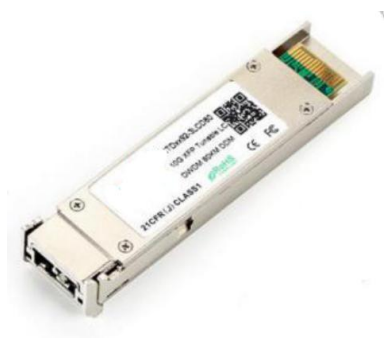

فرستنده گیرنده DWDM 80KM XFP با سرعت 10 گیگابیت در ثانیه | شبکه فیبر نوری | (TKX-TDxxX-3LCD80)
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | TKX-TDxxX-3LCD80 |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | T/T،/Paypal،L/C |
| قابلیت ارائه: | 1000 عدد در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | فرستنده گیرنده DWDM 80KM XFP با سرعت 10 گیگابیت در ثانیه | شبکه فیبر نوری | (TKX-TDxxX-3LCD80) | ولتاژ تغذیه: | 3.14-3.46 ولت |
|---|---|---|---|
| جریان عرضه: | 300 میلی آمپر | امپدانس دیفرانسیل ورودی: | 100 Ω |
| نوسان ورودی داده تک پایان: | 180-700 میلی آمپر | تفاوت نوسان ورودی داده: | 400-1800 میلی ولت |
| Transmit Disable Assert Time: | 10 ما | نوسان خروجی دیفرانسیل: | 300-850 میلی آمپر |
| دمای مورد عملیاتی: | 0 تا +70 درجه سانتی گراد | گارانتی: | 1 سال، تعمیر و نگهداری مادام العمر |
| برند فیبر: | کورنینگ، YOFC، OFS، دراکا | ||
| برجسته کردن: | گیرنده 10Gbps DWDM XFP,گیرنده XFP قابل تنظیم 80KM,ماژول گیرنده نوری DWDM |
||
توضیحات محصول
ترانسیور 10Gbps DWDM 80KM XFP قابل تنظیم (Tunable) | شبکه فیبر نوری | (TKX-TDxxX-3LCD80)
نمای کلی محصول
ترانسیور XFP قابل تنظیم 10Gb/s یک فرستنده و گیرنده فیبر نوری یکپارچه است که پیوند سریالی پرسرعتی را با نرخ‌های سیگنال‌دهی از 9.95Gb/s تا 11.35Gb/s فراهم می‌کند. این ماژول با توافق‌نامه چندمنبعی (MSA) فرم‌فاکتور کوچک ۱۰ گیگابیت با قابلیت اتصال ماژولار (INF-8077i) و استانداردهای XFP قابل تنظیم برای کاربردهای شبکه فرکانسی ITU (SFF-8477) مطابقت دارد.
این محصول با استاندارد ITU-T G.698.1 با فاصله کانالی ۵۰ گیگاهرتز برای SONET/SDH، استاندارد IEEE DWDM 10GBASE-ZR با برد ۸۰ کیلومتر (اترنت) و DWDM 10GFC با برد ۸۰ کیلومتر (کانال فیبر / Fiber Channel) سازگار است.
این ترانسیور مسیرهای ارسال و دریافت را در یک ماژول ادغام می‌کند. در سمت ارسال، جریان داده‌های سریالی 10Gbps بازیابی شده، باززمان‌بندی (retime) می‌شود و به یک راه‌انداز مدولاتور منتقل می‌گردد. راه‌انداز مدولاتور، یک لیزر ماخ-زندر یکپارچه قابل تنظیم باند C (ILMZ) را بایاس و مدوله کرده و امکان انتقال داده را از طریق فیبر تک‌حالته (Single-mode) با کانکتور استاندارد LC فراهم می‌کند. در سمت دریافت، جریان داده 10Gbps از یک APD / تقویت‌کننده ترانس‌امپدانس بازیابی شده، باززمان‌بندی می‌شود و به راه‌انداز خروجی منتقل می‌گردد. این ماژول دارای یک رابط الکتریکی منطبق با استاندارد XFI با قابلیت تعویض در حالت روشن (Hot-pluggable) است.
کاربردها
- اترنت ۱۰ گیگابیتی DWDM 10GBASE-ZR/ZW
- فایبر چنل ۱۰ گیگابیتی DWDM 80KM
- DWDM SONET OC-192 و SDH STM-64
ویژگی‌های کلیدی
- پشتیبانی از نرخ بیت 9.95Gb/s تا 11.3Gb/s
- فرستنده یکپارچه یکپارچه (Monolithic) با قابلیت تنظیم در کل باند C
- فاصله کانالی 50GHz ITU همراه با تثبیت‌کننده یکپارچه طول موج (Wavelength Locker)
- لیزر قابل تنظیم باند C و گیرنده APD
- حداکثر طول پیوند ۸۰ کیلومتر
- کانکتور تمام‌دوطرفه (Full Duplex) LC
- ابعاد استاندارد XFP با قابلیت اتصال حین کار (Hot-pluggable)
- پشتیبانی از لوپ‌بک سمت خط (Line-side) و XFI
- بدون نیاز به کلاک مرجع (Reference Clock)
- دارای توابع عیب‌یابی دیجیتال داخلی (Digital Diagnostic)
- مکانیزم آزادسازی ضامن‌دار استاندارد (Bail Release)
- اتلاف توان کمتر از ۳.۵ وات (<3.5W)
مشخصات فنی
نکات:
۱) تقریباً معادل ۰.۴ نانومتر است.
۲) اندازه‌گیری‌شده با بدترین نسبت خاموشی (ER)؛ مقدار نرخ خطای بیت (BER)<10 -12 با 10.3Gbps و الگوی 2 31 - 1 PRBS.
۱) تقریباً معادل ۰.۴ نانومتر است.
۲) اندازه‌گیری‌شده با بدترین نسبت خاموشی (ER)؛ مقدار نرخ خطای بیت (BER)<10 -12 با 10.3Gbps و الگوی 2 31 - 1 PRBS.
مشخصات رابط الکتریکی
نکته:
۱) مقدار حداکثر توان کل در تمام محدوده دما و ولتاژ تعیین شده است.
۲) پس از کوپلاژ AC داخلی.
۳) بر روی ترمینیشن دیفرانسیلی ۱۰۰ اهم.
۴) خروجی Loss Of Signal از نوع کلکتور باز است که باید با یک مقاومت ۴.۷ تا ۱۰ کیلواهم به ولتاژ ۳.۱۵ تا ۳.۶ ولت پول‌آپ (Pull-up) شود. منطق ۰ نشان‌دهنده عملکرد عادی و منطق ۱ نشان‌دهنده عدم تشخیص سیگنال است.
۱) مقدار حداکثر توان کل در تمام محدوده دما و ولتاژ تعیین شده است.
۲) پس از کوپلاژ AC داخلی.
۳) بر روی ترمینیشن دیفرانسیلی ۱۰۰ اهم.
۴) خروجی Loss Of Signal از نوع کلکتور باز است که باید با یک مقاومت ۴.۷ تا ۱۰ کیلواهم به ولتاژ ۳.۱۵ تا ۳.۶ ولت پول‌آپ (Pull-up) شود. منطق ۰ نشان‌دهنده عملکرد عادی و منطق ۱ نشان‌دهنده عدم تشخیص سیگنال است.
تصاویر محصول
چرا تاک‌فلای (TAKFLY) را انتخاب کنیم؟
- بیش از ۲۶ سال تجربه تولید در زمینه محصولات فیبر نوری
- بیش از ۴۵۰ کارگر مونتاژ با سابقه کاری بیش از ۳ سال
- بیش از ۱۰ مهندس تحقیق و توسعه (R&D) متعهد به نوآوری
- ۱۶ دستگاه تزریق و خطوط تولید وارداتی از آلمان
- بیش از ۳۰ دستگاه تست از جمله تجهیزات آزمون OTDR، 3D، VFL و IL&RL
- تجهیزات تست جامع: تسترهای استحکام کششی، تسترهای مقاومت در برابر فشار، دستگاه‌های سنجش توان نوری (Power Meter) و چکر‌های نوری
- پذیرش برندسازی OEM
- حضور در نمایشگاه‌های بین‌المللی: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia و نمایشگاه الکترونیک Global Sources
کنترل کیفیت
- بررسی تصادفی مواد اولیه قبل از شروع تولید
- بازرسی کامل پس از انجام هر فرآیند مجزا
- بررسی‌های جامع محصولات نیمه‌ساخته
- بازرسی کامل محصول نهایی پیش از بسته‌بندی
- بررسی‌های تصادفی نهایی پیش از ارسال
اطلاعات تحویل
- نمونه‌ها: ۱ تا ۳ روز کاری
- سفارشات تولید انبوه: ۳ تا ۷ روز کاری
- بسته‌بندی: کیسه‌های پلاستیکی، کارتن و پالت بر اساس درخواست موجود است
سوالات متداول
سوال ۱: چگونه می‌توانم کاتالوگ و لیست قیمت شما را دریافت کنم؟
لطفاً ایمیل یا اطلاعات تماس خود را از طریق وب‌سایت ما ارسال کنید تا کاتالوگ و لیست قیمت را دریافت نمایید.
سوال ۲: آیا امکان مذاکره درباره قیمت‌ها وجود دارد؟
بله، ممکن است برای سفارش‌های چند کانتینری از کالاهای متنوع تخفیف‌هایی در نظر بگیریم.
سوال ۳: هزینه ارسال چقدر خواهد بود؟
هزینه ارسال به حجم محموله و روش حمل‌ونقل شما بستگی دارد. هزینه‌ها در صورت درخواست اعلام خواهد شد.
سوال ۴: آیا امکان بازدید حضوری وجود دارد؟
حتماً! کارخانه ما در شنژن چین واقع شده است. لطفاً جهت هماهنگی و تعیین وقت ملاقات با ما تماس بگیرید.
سوال ۵: اگر کالاها پس از تحویل دارای مشکل کیفی باشند چه اقدامی صورت می‌گیرد؟
اگر هنگام باز کردن بسته‌بندی با مشکلات کیفی مواجه شدید، لطفاً عکس‌هایی جهت بررسی ارسال کنید. واحد کنترل کیفیت ما موضوع را بررسی کرده و بهترین راهکارها را به همراه اعمال بهبودهای کیفی در تولیدات آتی ارائه خواهد داد.
سوال ۶: شرایط بسته‌بندی شما چگونه است؟
ما معمولاً کالاها را در بسته‌های بلیستر (حبابی) و کارتن بسته‌بندی می‌کنیم، اما امکان سفارشی‌سازی بسته‌بندی بر اساس درخواست مشتریان نیز وجود دارد.
سوال ۷: شرایط پرداخت شما چیست؟
۳۰٪ به عنوان پیش‌پرداخت از طریق T/T و ۷۰٪ باقیمانده پیش از تحویل کالا. ما پیش از پرداخت نهایی، تصاویری از محصولات و بسته‌بندی ارائه می‌دهیم.
سوال ۸: شرایط تحویل کالا چیست؟
EXW، FOB، CFR، CIF، DDU
سوال ۹: زمان تحویل سفارش چقدر است؟
به طور معمول ۵ تا ۷ روز کاری پس از دریافت پیش‌پرداخت. زمان دقیق تحویل به نوع اقلام و تعداد سفارش بستگی دارد.
سوال ۱۰: آیا امکان تولید بر اساس نمونه‌ها وجود دارد؟
بله، ما می‌توانیم محصولات را بر اساس نمونه‌ها یا نقشه‌های فنی شما تولید کنیم.
اگر به محصولات ما علاقه‌مند هستید یا سؤالی دارید، در هر زمان با ما تماس بگیرید!
می خواهید اطلاعات بیشتری در مورد این محصول بدانید
