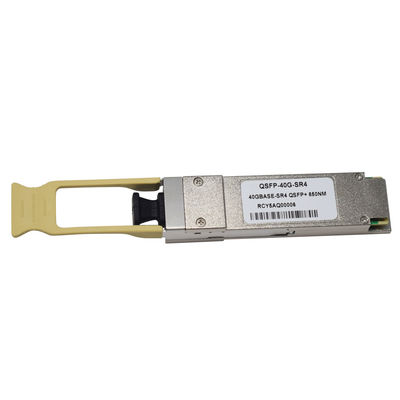

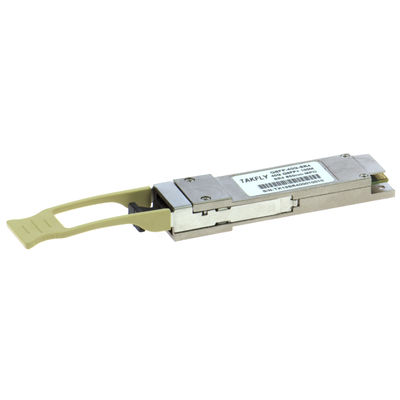

ماژول فرستنده و گیرنده QSFP+ SR4 MPO 100M MMF 40G BASE
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Takfly |
| گواهی: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| شماره مدل: | TKQSFP40GSR4 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | USD35/pcs ~ USD45/pcs |
| جزئیات بسته بندی: | جعبه تاول + خار + کارتن |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، MoneyGram ، Paypal ، L / C |
| قابلیت ارائه: | 30000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| سرعت: | 40 گیگابیت بر ثانیه | فاصله انتقال: | 100M |
|---|---|---|---|
| طول موج: | 850 نانومتر | درگاه: | MPO |
| برجسته کردن: | ماژول گیرنده گیرنده JG325B sfp,ماژول گیرنده گیرنده QFX-QSFP-40G-SR4,JG709A sfp |
||
توضیحات محصول
40G QSFP+ SR4 MPO 100M MMF ماژول گیرنده 40GBASE، QSFP-40G-SR4, JG325B, JG709A, QFX-QSFP-40G-SR4
توضیحات
40G QSFP + SR4 یک گیرنده QSFP + فیبر نوری چهار کانال ، قابل وصل ، موازی برای برنامه های 40 گیگابیت اترنت است.این گیرنده یک ماژول با عملکرد بالا برای ارتباطات داده های چند مسیر کوتاه مدت و برنامه های اتصالاین سیستم چهار خط داده را در هر جهت با پهنای باند 40 گیگابایت در ثانیه ادغام می کند. هر خط می تواند با سرعت 10.3125 گیگابایت در ثانیه تا 100 متر با استفاده از فیبر OM3 یا 150 متر با استفاده از فیبر OM4 کار کند.این ماژول ها برای کار بر روی سیستم های فیبر چند حالت با استفاده از طول موج نامی 850nm طراحی شده اند. رابط الکتریکی از یک کانکتور نوع لبه تماس 38 استفاده می کند. رابط نوری از یک کانکتور 12 فیبر MTP (MPO) استفاده می کند.این ماژول شامل مدار ثابت Takfly Avago Technologies و فناوری VCSEL برای ارائه عمر طولانی قابل اعتماد است.، عملکرد بالا و خدمات ثابت.
ویژگی ها
- ماژول های گیرنده دوگانه کامل چهار کانال
- سرعت انتقال داده تا 10.3Gbit/s در هر کانال
- 4 کانال 850nm VCSEL array
- 4 کانال آرایه شناسه تصویر PIN
- مصرف انرژی کم <1.5W
- محوطه ای که از زمین اتصال جدا شده است
- دمای اتاق کار 0°C تا +70°C
- 3ولتاژ منبع برق 3 ولت
- تطابق با RoHS 6
- فاکتور فرم QSFP قابل وصل شدن گرم
- حداکثر طول پیوند 100m در OM3 Multimode Fiber (MMF) و 150m در OM4 MMF
- ظرف کنتاکتور MPO واحد
- عملکردهای تشخیصی دیجیتال داخلی
درخواست
- 40GBASE-SR4 40G اترنت
- اتصالات سوئیچ و روتر دیتاکام/تلکهام
- جمع آوری داده ها و برنامه های کاربردی پس زمینه
- پروتکل اختصاصی و کاربردهای چگالی
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ تغذیه | Vcc | -0.3 | 3.6 | V |
| ولتاژ ورودی | شراب | -0.3 | Vcc+03 | V |
| دمای ذخیره سازی | Tst | -20 | 85 | oC |
| دمای کار مورد استفاده | بالا | 0 | 70 | oC |
| رطوبت ((غیر فشرده سازی) | Rh | 5 | 95 |
% |
| پارامتر | نماد | دقیقه | نمادین | مکس | واحد | یادداشت ها |
| فرستنده | ||||||
| طول موج مرکزی | λc | 840 | 850 | 860 | nm | - |
| عرض طیف RMS | ∆λ | - | - | 0.65 | nm | - |
| متوسط قدرت پرتاب در هر خط | پوت | - هفت.5 | - | 2.5 | دی بی ام | - |
| تفاوت قدرت پرتاب بین هر دو خط (OMA) | 4 | دی بی | - | |||
| نسبت انقراض | اورژانس | 3 | - | - | دی بی | - |
| حداکثر قدرت در هر خط | 4 | دی بی ام | - | |||
| فرستنده و پراکندگی | TDP | 3.5 | دی بی | - | ||
| جریمه (TDP) ، هر خط | ||||||
| متوسط قدرت پرتاب از OFF | -30 | دی بی | - | |||
| فرستنده، هر خط | ||||||
| مختصات ماسک چشم: X1, X2, X3, Y1, Y2, Y3 | ارزش های مشخصات 0.23، 0.34، 0.43، 0.27، 0.35، 0.4 | نسبت ضربه = 5x10-5 | ||||
| گیرنده | ||||||
| طول موج مرکزی | λc | 840 | 850 | 860 | nm | - |
| حساسیت گیرنده در OMA | -پنج تا4 | دی بی ام | 1 | |||
| هر خط | ||||||
| حداکثر قدرت متوسط در ورودی گیرنده، هر خط | 2.4 | دی بی ام | - | |||
| بازتاب گیرنده | -12 | دی بی | - | |||
| حداکثر قدرت در هر خط | 4 | دی بی ام | - | |||
| LOS ادعا کرد | -30 | دی بی ام | - | |||
| LOS De-Assert OMA | - هفت.5 | دی بی ام | - | |||
| هیسترسیس LOS | 0.5 | دی بی | - | |||
سازگاری
تمام ماژول های گیرنده تاکفلی منبع باز هستند، می توانند کدگذاری شوند تا کاملا با محصولات و دستگاه های مارک های بزرگ مانند اینتل، دل، ، Finisar، Arista، HP، Mellanox، Juniper، HUAWEI، H3C و غیره برای دستگاه های مارک های دیگر، لطفا هنگام سفارش مشخص کنید تا ما بتوانیم کد های مربوطه را برای کاربرد آسان شما بنویسیم.
ابعاد
سوالات متداول:
سوال:شما خدمات OEM ارائه می کنید؟
الف:بله، ما می توانیم لوگو یا برچسب خود را روی محصولات یا روی جعبه چاپ کنیم.
سوال:ميشه نمونه هاي مجاني ارائه کني؟
الف:بعضی از نمونه های با ارزش پایین می توانند برای شما رایگان باشند، اما شما باید هزینه حمل و نقل را پرداخت کنید.
سوال:چطور ميتوني از کيفيت ضمانت کني؟
الف:بر اساس سیستم مدیریت کیفیت کامل ما، تمام محصولات ما قبل از حمل 100 درصد آزمایش شده اند.
سوال:زمان تحویل شما چقدره؟
الف:به طور کلی، نمونه: 3 ~ 5 روز کاری. سفارش رسمی: 7-10 روز کاری.
سوال:شرایط پرداخت شما چيه؟
الف:ما T / T، وسترن یونیون، Paypal، L / C را قبول می کنیم
برای نمونه: پرداخت 100٪. سفارش رسمی: 30٪ ~ 100٪ به عنوان سپرده، پرداخت تعادل قبل از حمل.
