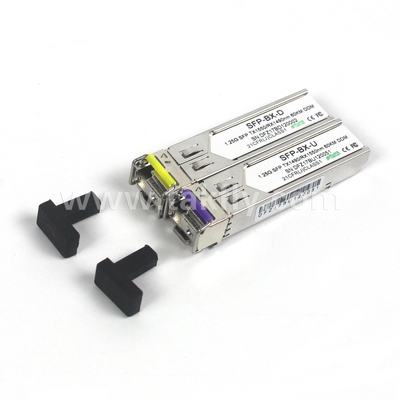

1.25Gbps SFP دو جهت گیرنده MMF 2KM Reach Tx1310nm/Rx1550nm
جزئیات محصول:
| Place of Origin: | Guangdong, SHENZHEN |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | TK-B3524-3LCD2 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
|
اطلاعات تکمیلی |
|||
| طول موج مرکز: | 1450 نانومتر | شماره پورت: | پورت 1x1 |
|---|---|---|---|
| صحنه: | مرحله دوگانه | طول فیبر: | 1 متر |
| نسبت تقسیم کننده: | 98/2 | ابعاد: | 3.5mm x 25mm x 25mm |
| نوع: | اجزای غیرفعال | فیبر: | سلام 1060 |
| دمای کار: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | ظرفیت انتقال نیرو: | قدرت بالا |
| کانکتور: | FC APC به FC UPC | نوع فیبر: | حالت تک |
| محدوده طول موج: | 1310nm-1550nm | طول موج: | 850 نانومتر / 1310 نانومتر |
| درخواست: | سیستم های ارتباط نوری | ||
| برجسته کردن: | 1.25Gbps SFP دو جهت گیرنده,فرستنده دو طرفه Tx1310nm/Rx1550nm SFP,MMF 2KM 1.25Gbps گیرنده SFP,Tx1310nm/Rx1550nm SFP Bi-Directional Transceiver,MMF 2KM 1.25Gbps SFP Transceiver |
||

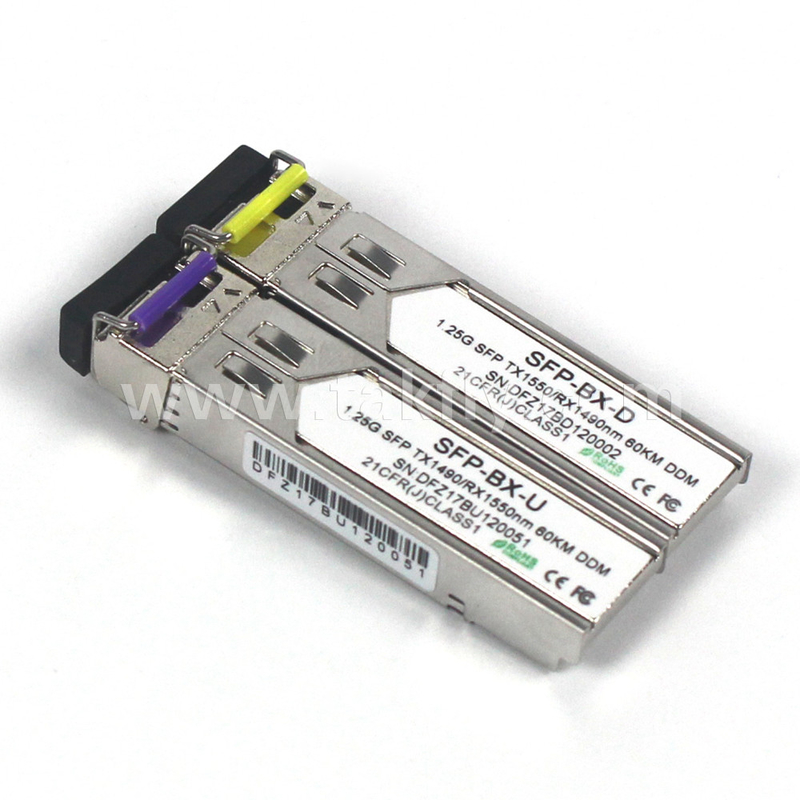

توضیحات محصول
گیرنده های SFP-BIDI ماژول های با عملکرد بالا و مقرون به صرفه هستند که از نرخ داده دوگانه 1.25Gbps / 1.0625Gbps و فاصله انتقال 2KM با MMF پشتیبانی می کنند.
گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزر FP، یک فوتودیود PIN که با یک پیش تقویت کننده ترانس امپدانس (TIA) و واحد کنترل MCU ادغام شده است.تمام ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
این گیرنده ها با توافقنامه چند منبع SFP (MSA) و SFF-8472 سازگار هستند. برای اطلاعات بیشتر، لطفا به SFP MSA مراجعه کنید.
ویژگی ها
️کار با نرخ داده دوگانه 1.25Gbps/1.063Gbps
️لیزر FP 1310nm و فتودتکتور PIN برای انتقال 2KM
️مطابق با SFP MSA و SFF-8472 با ظرف LC ساده
️نظارت دیجیتال تشخیصی:
️کالیبراسیون داخلی یا کالیبراسیون خارجی
️سازگار با SONET OC-24-LR-1
️سازگاری با RoHS
️+3.3V واحد منبع برق
️محدوده دمای محیط کار:
️0 °C تا +70 °C (تجاری)
️-40 °C تا +85 °C (صنعت)
درخواست ها
️گگابیت اترنت
️کانال فیبر
️تغییر به رابط کاربری
️برنامه های پشت پرده سوئیچ شده
️رابط روتر/سرور
️سایر سیستم های انتقال نوری
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ تغذیه | Vcc | -0.5 | 4.7 | V |
| دمای ذخیره سازی | ت | -40 | +85 | °C |
|
دمای کار مورد استفاده
|
TOP
|
0 | 70°C |
ویژگی های الکتریکی (TOP = 0 تا 70°C، VCC = 3.15 تا 3.60 ولت)
|
پارامتر
|
نماد
|
دقیقه
|
نوع
|
مکس
|
واحد
|
داور
|
|
ولتاژ تغذیه
|
Vcc
|
3.15 | 3.3 |
3.6
|
V | |
|
جریان عرضه
|
lcc
|
185 |
280
|
mA
|
||
|
فرستنده
|
||||||
|
مقاومت دیفرانسیل ورودی
|
رين
|
100 |
Ω
|
1 | ||
|
سوئیچ ورودی داده های تک پایانی
|
وین، پی پی
|
250 | 1200 |
mV
|
||
|
ولتاژ غیرفعال را انتقال دهید
|
بیماری زایمان |
Vcc13
|
Vcc
|
V | ||
|
ولتاژ فعال کننده را انتقال دهید
|
VEN
|
گاو
|
Vee+08
|
V | 2 | |
|
ارسال غیرفعال کردن زمان تایید
|
10 |
ما
|
||||
|
گیرنده
|
||||||
|
سوئیچ خروجی داده های تک پایانی
|
ووت، پي پي
|
250
|
800 |
mV
|
3 | |
|
زمان افزایش خروجی داده
|
tr
|
100
|
175 |
ps
|
4 | |
|
زمان سقوط خروجی داده
|
tf
|
100
|
175 |
ps
|
4 | |
|
خطا از دست دادن
|
خطای VLOS
|
Vcc ۰5
|
VccHOST
|
V | 5 | |
|
لوس نرمال
|
استاندارد VLOS |
گاو
|
Vee+05
|
V | 5 | |
|
رد منبع برق
|
PSR
|
100
|
mVpp
|
6 |
4. 20٪ 80٪
5. از دست دادن سیگنال LVTTL است. منطق 0 نشان دهنده عملکرد عادی است. منطق 1 نشان می دهد که سیگنال شناسایی نشده است.
6حساسیت گیرنده با نوسان سینوسایدال منبع برق از 20 هرتز تا 1.5 مگاهرتز تا مقدار مشخص شده از طریق شبکه فیلتر کردن منبع تغذیه توصیه شده مطابقت دارد.
ویژگی های نوری
| فرستنده | ||||||
| پارامتر | نماد | دقیقه ای | نمادین | مکس | واحد | یادداشت ها |
|
طول موج عملیاتی
|
λC | 1260 | 1310 | 1360 | nm | - |
| متوسط قدرت پرتاب |
پو
|
-9 | - | -4 | دی بی ام | 1 |
|
نسبت انقراض
|
اورژانس
|
10 | - | - | دی بی | 1 |
|
عرض طیف RMS
|
Δλ
|
- | - | 4 | nm | - |
|
زمان افزایش/ افت (20٪ ~ 80٪)
|
Tr/Tf
|
- | - |
0.26
|
ps
|
2 |
|
ماسک چشم خروجی
|
تطابق Telcordia GR-253-CORE و ITU-T G.957
|
|||||
| گیرنده | ||||||
| طول موج عملیاتی | 1470 | 1510 | nm | |||
| حساسیت گیرنده (OMA) |
پسن
|
- | - | -22 | دی بی ام | 1 |
| حساسیت به استرس (OMA) | پیماکس | -3 | - | - | دی بی ام | |
| LOS ادعا در هر خط |
بابا
|
-36 | - | - | دی بی ام | |
| مبلغ بازپرداخت |
Pd
|
- | - | -24 | دی بی ام | 2 |
| هیسترسیس LOS |
Pd-Pa
|
0.5 | - | 6 | دی بی | |
توابع تشخیصی دیجیتال
گیرنده های TAKFLY TK-B3524-3LCD2 از پروتکل ارتباطی سریال 2 سیم تعریف شده در SFP MSA پشتیبانی می کنند. این پروتکل بسیار نزدیک به E2PROM تعریف شده در استاندارد GBIC است.با همان مشخصات الکتریکی.
شناسه سریال استاندارد SFP دسترسی به اطلاعات شناسایی را فراهم می کند که قابلیت های گیرنده، رابط های استاندارد، تولید کننده و سایر اطلاعات را توصیف می کند.
علاوه بر این، گیرنده های SFP TAKFLY یک رابط کنترل تشخیصی دیجیتالی منحصر به فرد را فراهم می کنند که دسترسی به پارامترهای عملیاتی دستگاه مانند دمای گیرنده،جریان ليزر، قدرت نوری ارسال شده، قدرت نوری دریافت شده و ولتاژ تغذیه گیرنده.که کاربران نهایی را هشدار می دهد وقتی پارامترهای عملیاتی خاص خارج از محدوده معمول کارخانه قرار می گیرند.
SFP MSA یک نقشه حافظه 256 بایت را در E2PROM تعریف می کند که از طریق یک رابط سریالی 2 سیم در آدرس 8 بیتی 1010000X (A0h) قابل دسترسی است.رابط نظارت تشخیصی دیجیتال از آدرس 8 بیتی 1010001X (A2h) استفاده می کند، بنابراین نقشه حافظه ID سریال تعریف شده در اصل بدون تغییر باقی می ماند. رابط یکسان با،و در نتیجه کاملا با مشخصات GBIC و توافقنامه چند منبع SFP سازگار است.
اطلاعات عملیاتی و تشخیصی توسط یک کنترل کننده دیگنوستیک دیجیتال (DDTC) در داخل دیگنوستیک نظارت و گزارش می شود که از طریق یک رابط سریالی 2 سیم قابل دسترسی است.وقتي که پروتکل سريال فعال شد، سیگنال ساعت سریالی (SCL ، Mod Def 1) توسط میزبان تولید می شود. ساعت های لبه مثبت داده ها را به گیرنده SFP به بخش هایی از E2PROM که از حفاظت از نوشتن محافظت نمی شوند ، می فرستد.حاشیه منفی ساعت داده ها از SFP گیرندهسیگنال داده سریال (SDA، Mod Def 2) برای انتقال داده سریال دو جهت است.
میزبان از SDA در ارتباط با SCL برای نشان دادن شروع و پایان فعال سازی پروتکل سریال استفاده می کند.حافظه ها به صورت یک سری از کلمات داده 8 بیتی سازماندهی می شوند که می توانند به صورت جداگانه یا متوالی خطاب شوندتشخیص دیجیتال برای TK-B3524-3LCD2 به طور پیش فرض در داخل کالیبر شده است.
