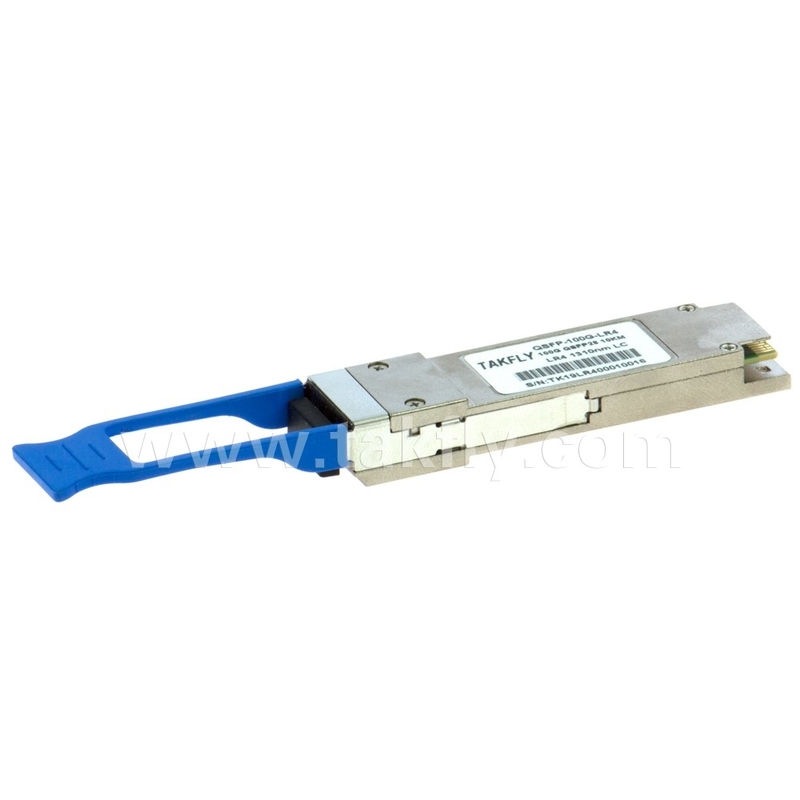

100Gbps 10KM QSFP28 LR4 از طرف مشتری با DDM Transceiver طول فیبر قدرت بالا 1m ارتباطات مخابراتی
جزئیات محصول:
| Place of Origin: | Guangdong, SHENZHEN |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TKQS28-100G-LR4 |
پرداخت:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
اطلاعات تکمیلی |
|||
| Ratio: | 50/50 | Center Wavelength: | 1450nm |
|---|---|---|---|
| Insertion Loss: | ≤0.3dB | Package Weight: | 10g |
| Package Type: | Bare Fiber, 900um Loose Tube, 2mm Cable | Wavelegth: | 1310nm |
| Axis Alignment: | Slow axis or Fast axis | Wavelength Range: | 1310nm, 1550nm |
| Application: | Optical Communication Systems | Splitter Ratio: | 98/2 |
| Storage Temperature: | -40~+85℃ | Port Number: | 1x2 |
| Fiber Length: | 1m | Fiber: | PM Corning 980nm fiber |
| Power Handling Capacity: | High Power | ||
| برجسته کردن: | 100 گیگابایت در ثانیه QSFP28 LR4 ترانسسیور,DDM QSFP28 LR4 گیرنده,10KM QSFP28 LR4 گیرنده,DDM QSFP28 LR4 Transceiver,10KM QSFP28 LR4 Transceiver |
||
توضیحات محصول
ویژگی
Øفاکتور فرم فرم MSA qsfp28 داغ
Øسازگار باIEEE 802.3BA 100Gbase-LR4
Øاز نرخ بیت کل کل 103.1 گیگابایت در ثانیه پشتیبانی می کند
Øتا 10 کیلومتر دسترسی به G.652 SMF
Øمنبع تغذیه تک +3.3 ولت
Øدمای مورد عملیاتی:70 ~ 70℃
Øفرستنده: خنک 4x25Gb/s lan wdm EML TOSA (1295.56 ، 1300.05 ، 1304.58 ، 1309.14nm)
Øگیرنده: 4x25gb/sپین کردنروزا
Ø4x28gرابط سریال الکتریکی (CEI-28G-VSR)
Øحداکثر مصرف برق 4.0W
Øگیرنده LC Duplex
برنامه
Øلینک های اترنت 100 گیگالی-LR4
ØInfiniband QDR و DDR به هم پیوسته اند
Øاتصالات مخابراتی 100G سمت مشتری
شرح
این محصول یک ماژول فرستنده 100 گیگابایتی در ثانیه است که برای برنامه های ارتباطی نوری مطابق با 100Gbase-LR4 از استاندارد IEEE P802.3BA طراحی شده است. این ماژول 4 کانال ورودی از داده های الکتریکی 25 گیگابایت در ثانیه را به 4 کانال سیگنال های نوری LAN WDM تبدیل می کند و سپس آنها را برای انتقال نوری 100 گیگابایت در ثانیه به یک کانال واحد می رساند. در طرف گیرنده ، ماژول از بین بردن 100 گیگابایت در ثانیه به 4 کانال سیگنال های نوری LAN WDM می پردازد و سپس آنها را به 4 کانال خروجی داده های الکتریکی تبدیل می کند.
طول موج مرکزی 4 کانال WDM LAN 1295.56 ، 1300.05 ، 1304.58 و 1309.14 نانومتر به عنوان اعضای شبکه طول موج WDM LAN تعریف شده در IEEE 802.3BA است.دربا کارایی بالا ، فرستنده های LAN WDM EA-DFB با کارایی بالا و گیرنده های پین حساسیت بالا ، عملکرد برتر را برای برنامه های اترنت 100gigabit تا 10 کیلومتر پیوندها و سازگار با رابط نوری با بند IEEE802.3BA 88 100GBASE-LR4 ارائه می دهند. الزامات
این محصول با فاکتور فرم ، اتصال نوری/الکتریکی و رابط تشخیصی دیجیتال طراحی شده است با توجه به توافق نامه QSFP+ چند منبع (MSA). این طراحی شده است تا سخت ترین شرایط عملیاتی خارجی از جمله دما ، رطوبت و تداخل EMI را برآورده کند.
توصیف عملکردی
ماژول فرستنده 4 کانال از داده های الکتریکی 25 گیگابایت در ثانیه دریافت می کند ، که توسط یک ساعت 4 کانال و بازیابی اطلاعات (CDR) IC پردازش می شوند که تغییر شکل داده و باعث کاهش صدای هر سیگنال الکتریکی می شود. پس از آن ، هر یک از 4 درایور لیزر EML IC یکی از 4 کانال سیگنال الکتریکی را به یک سیگنال نوری تبدیل می کند که از یکی از 4 لیزر EML خنک شده که در زیر مونتاژ نوری فرستنده (TOSA) بسته بندی شده است ، منتقل می شود. هر لیزر سیگنال نوری را در طول موج خاص مشخص شده در نیازهای IEEE802.3BA 100GBASE-LR4 راه اندازی می کند. این سیگنال های نوری 4 خطی توسط یک MUX نوری 4 بر 1 به یک فیبر واحد چند برابر می شوند. قدرت خروجی نوری هر کانال توسط یک مدار کنترل برق اتوماتیک (APC) ثابت نگه داشته می شود. خروجی فرستنده را می توان با سیگنال سخت افزار TX_DIS و/یا رابط سریال 2 سیم خاموش کرد.
گیرنده سیگنال های نوری 4 خط LAN WDM را دریافت می کند. سیگنال های نوری توسط یک demux نوری 1 به 4 از بین می روند و هر یک از 4 کانال حاصل از سیگنال های نوری در یکی از 4 گیرنده که در زیر مونتاژ نوری گیرنده (ROSA) بسته بندی می شوند ، تغذیه می شوند. هر گیرنده سیگنال نوری را به یک سیگنال الکتریکی تبدیل می کند. سیگنال های الکتریکی بازسازی شده توسط قسمت RX CDR 4 کانال بازخوانی شده و از بین می روند و تقویت می شوند. سیگنال های الکتریکی خروجی 4 خطی با الزامات رابط IEEE CAUI-4 مطابقت دارند. علاوه بر این ، هر سیگنال نوری دریافت شده توسط بخش DOM کنترل می شود. مقدار نظارت شده از طریق رابط سریال 2 سیم گزارش می شود. اگر یک یا چند سیگنال نوری دریافت شده ضعیف تر از سطح آستانه باشد ، زنگ سخت افزار RX_LOS ایجاد می شود.
منبع تغذیه واحد +3.3 ولت برای تأمین انرژی این محصول مورد نیاز است. هر دو پین منبع تغذیه VCCTX و VCCRX در داخل متصل هستند و باید همزمان اعمال شوند. طبق مشخصات MSA ، ماژول 7 پین کنترل سخت افزاری با سرعت کم (از جمله رابط سریال 2 سیم) ارائه می دهد: MODSELL ، SCL ، SDA ، RESETL ، LPMode ، MODPRSL و INTL.
ماژول انتخاب (modsell) یک پین ورودی است. هنگامی که توسط میزبان کم نگه داشته می شود ، این محصول به دستورات ارتباطی سریال 2 سیم پاسخ می دهد. MODSELL امکان استفاده از این محصول را در یک اتوبوس رابط 2 سیم واحد فراهم می کند-باید از خطوط Modsell جداگانه استفاده شود.
ساعت سریال (SCL) و داده های سریال (SDA) برای رابط ارتباطی اتوبوس سریال 2 سیم مورد نیاز است و میزبان را قادر می سازد تا به نقشه حافظه QSFP28 دسترسی پیدا کند.
پین Resetl یک تنظیم مجدد کامل را امکان پذیر می کند و تنظیمات را به حالت پیش فرض خود باز می گرداند ، هنگامی که سطح پایین روی پین Resetl برای طولانی تر از حداقل طول پالس نگه داشته می شود. در حین اجرای تنظیم مجدد ، میزبان باید تمام بیت های وضعیت را نادیده بگیرد تا زمانی که نشانگر تکمیل وقفه تنظیم مجدد باشد. محصول این موضوع را با ارسال سیگنال Intl (قطع) با BIT DATA_NOT_READY در نقشه حافظه نشان می دهد. توجه داشته باشید که در صورت افزایش قدرت (از جمله درج داغ) ماژول باید بدون نیاز به تنظیم مجدد ، این اتمام تنظیم مجدد را ارسال کند.
پین حالت کم توان (LPMode) برای تنظیم حداکثر مصرف برق برای محصول به منظور محافظت از میزبان هایی که قادر به خنک کننده ماژول های بالات بالاتر نیستند ، استفاده می شود. به طور تصادفی درج شده است.
ماژول موجود (MODPRSL) یک سیگنال محلی برای صفحه میزبان است که در صورت عدم وجود یک محصول ، به طور معمول به میزبان VCC کشیده می شود. هنگامی که محصول به داخل کانکتور وارد می شود ، مسیر را از طریق یک مقاومت در صفحه میزبان به زمین می اندازد و سیگنال را ادعا می کند. MODPRSL سپس با تنظیم MODPRSL به حالت "کم" ، حضور خود را نشان می دهد.
قطع (INTL) یک پین خروجی است. "کم" نشانگر یک گسل عملیاتی احتمالی یا وضعیتی مهم برای سیستم میزبان است. میزبان با استفاده از رابط سریال 2 سیم ، منبع قطع را مشخص می کند. پین Intl یک خروجی جمع کننده باز است و باید به ولتاژ میزبان VCC در صفحه میزبان کشیده شود.
نمودار بلوک فرستنده
شکل 1 بلوک فرستندهنمودار
انتساب و توضیحات پین
شکل 2. سازگار با MSA اتصال
تعریف پین
|
پین کردن |
منطق |
نماد |
نام/توصیف |
توجه داشته باشید |
|
1 |
|
GND |
زمین |
1 |
|
2 |
cml-i |
TX2N |
ورودی داده وارونه فرستنده |
|
|
3 |
cml-i |
TX2P |
خروجی داده های غیر معکوس فرستنده |
|
|
4 |
|
GND |
زمین |
1 |
|
5 |
cml-i |
TX4N |
ورودی داده وارونه فرستنده |
|
|
6 |
cml-i |
TX4P |
خروجی داده های غیر معکوس فرستنده |
|
|
7 |
|
GND |
زمین |
1 |
|
8 |
lvtll-i |
میمون |
ماژول را انتخاب کنید |
|
|
9 |
lvtll-i |
بازپرداخت |
تنظیم مجدد ماژول |
|
|
10 |
|
VCCRX |
+3.3 ولت گیرنده منبع تغذیه |
2 |
|
11 |
lvcmos-i/o |
شبه |
ساعت رابط سریال 2 سیم |
|
|
12 |
lvcmos-i/o |
SDA |
داده های رابط سریال 2 سیم |
|
|
13 |
|
GND |
زمین |
|
|
14 |
cml-o |
rx3p |
خروجی داده های غیر معکوس |
|
|
15 |
cml-o |
rx3n |
خروجی داده های معکوس گیرنده |
|
|
16 |
|
GND |
زمین |
1 |
|
17 |
cml-o |
rx1p |
خروجی داده های غیر معکوس |
|
|
18 |
cml-o |
rx1n |
خروجی داده های معکوس گیرنده |
|
|
19 |
|
GND |
زمین |
1 |
|
20 |
|
GND |
زمین |
1 |
|
21 |
cml-o |
rx2n |
خروجی داده های معکوس گیرنده |
|
|
22 |
cml-o |
rx2p |
خروجی داده های غیر معکوس |
|
|
23 |
|
GND |
زمین |
1 |
|
24 |
cml-o |
rx4n |
خروجی داده های معکوس گیرنده |
1 |
|
25 |
cml-o |
rx4p |
خروجی داده های غیر معکوس |
|
|
26 |
|
GND |
زمین |
1 |
|
27 |
lvttl-o |
مودر |
ماژول موجود |
|
|
28 |
lvttl-o |
intl |
قطع کردن |
|
|
29 |
|
vcctx |
فرستنده منبع تغذیه +3.3 ولت |
2 |
|
30 |
|
vcc1 |
منبع تغذیه +3.3 ولت |
2 |
|
31 |
lvttl-i |
LPMode |
حالت کم مصرف |
|
|
32 |
|
GND |
زمین |
1 |
|
33 |
cml-i |
TX3p |
ورودی داده های غیر معکوس فرستنده |
|
|
34 |
cml-i |
TX3N |
خروجی داده های وارونه فرستنده |
|
|
35 |
|
GND |
زمین |
1 |
|
36 |
cml-i |
TX1p |
ورودی داده های غیر معکوس فرستنده |
|
|
37 |
cml-i |
tx1n |
خروجی داده های وارونه فرستنده |
|
|
38 |
|
GND |
زمین |
1 |
یادداشت ها:
1 GND نمادی برای سیگنال و تأمین (قدرت) برای ماژول QSFP28 است. همه در ماژول متداول هستند و تمام ولتاژهای ماژول به این پتانسیل ارجاع می شوند ، مگر اینکه به طور دیگری ذکر شده باشد. این موارد را مستقیماً به صفحه اصلی صفحه HOST SIGNAL وصل کنید.
2VCCRX ، VCC1 و VCCTX تأمین کنندگان برق دریافت کننده و انتقال هستند و همزمان مورد استفاده قرار می گیرند. فیلتر منبع تغذیه صفحه میزبان توصیه شده در شکل 3 در زیر نشان داده شده است. VCC RX ، VCC1 و VCC TX ممکن است در هر ترکیب در داخل ماژول متصل شوند. پین های کانکتور هر یک برای حداکثر جریان دارند 1000mA.
فیلتر منبع تغذیه توصیه شده
شکل 3 منبع تغذیه توصیه شدهگلحرف
حداکثر رتبه بندی مطلق
لازم به ذکر است که عملکرد بیش از هر رتبه بندی حداکثر مطلق فردی ممکن است باعث آسیب دائمی به این ماژول شود.
|
پارامتر |
نماد |
حداقل |
حداکثر |
واحد |
یادداشت ها |
|
دمای ذخیره سازی |
حرفحرف |
-40 |
85 |
DEGC |
|
|
دمای مورد عملیاتی |
حرفرفیق |
0 |
70 |
DEGC |
|
|
منبع تغذیه |
حرفهایسی سی |
-0.5 |
3.6 |
حرفهای |
|
|
رطوبت نسبی (عدم جبران) |
rh |
0 |
85 |
٪ |
|
|
آستانه آسیب ، هر خط |
دومیند |
5.5 |
|
DBM |
|
شرایط عملیاتی توصیه شده و نیازهای منبع تغذیه
|
پارامتر |
نماد |
حداقل |
معمولی |
حداکثر |
واحد |
|
دمای مورد عملیاتی |
حرفرفیق |
0 |
|
70 |
DEGC |
|
منبع تغذیه |
حرفهایسی سی |
3.135 |
3.3 |
3.465 |
حرفهای |
|
نرخ داده ، هر خط |
|
|
25.78125 |
|
GB/s |
|
کنترل ولتاژ ورودی زیاد |
|
2 |
|
VCC |
حرفهای |
|
کنترل ولتاژ ورودی کم |
|
0 |
|
0.8 |
حرفهای |
|
فاصله پیوند با G.652 |
د |
0.002 |
|
10 |
کیلومتر |
یادداشت ها:
1. انتظار از دست دادن فیبر واقعی/کیلومتر (فاصله پیوند مشخص شده برای از دست دادن فیبر از 0.4db/km)
خصوصیات الکتریکی
ویژگی های الکتریکی زیر در محیط عملیاتی توصیه شده تعریف شده است مگر اینکه در غیر این صورت مشخص شده باشد.
|
پارامتر |
نماد |
حداقل |
معمولی |
حداکثر |
واحد |
یادداشت ها |
||
|
مصرف برق |
|
|
|
4.0 |
حرف |
|
||
|
جریان عرضه |
ICC |
|
|
1.21 |
بوها |
|
||
|
فرستنده قدرتشروع زمان |
|
|
|
2000 |
ام‌اس |
1 |
||
|
فرستنده (هر خط) |
||||||||
|
تحمل ولتاژ ورودی تک انتهایی (توجه 2) |
|
-0.3 |
|
4.0 |
حرفهای |
به سیگنال TP1 مشترک است |
||
|
حالت مشترک AC ورودی تحمل ولتاژ |
|
15 |
|
|
MV |
RMS |
||
|
متمایز ورودی ولتاژنوسان آستانه |
|
50 |
|
|
MVPP |
لیزا آستانه |
||
|
نوسان دیفرانسیل |
ورودی |
ولتاژ |
Vin ، PP |
190 |
|
700 |
MVPP |
|
|
امپدانس ورودی دیفرانسیل |
ژاکت |
90 |
100 |
110 |
اهم |
|
||
|
گیرنده (هر خط) |
||||||||
|
ولتاژ تک انتهایی |
|
خروجی |
|
-0.3 |
|
4.0 |
حرفهای |
به سیگنال اشاره شده است مشترک |
|
خروجی حالت مشترک AC ولتاژ |
|
|
|
7.5 |
MV |
RMS |
||
|
نوسان ولتاژ خروجی دیفرانسیل |
Vout ، PP |
300 |
|
850 |
MVPP |
|
||
|
امپدانس دیفرانسیل |
|
خروجی |
درز |
90 |
100 |
110 |
اهم |
|
یادداشت ها:
1زمان اولیه سازی قدرت زمان از زمان رسیدن ولتاژهای منبع تغذیه و باقی مانده استحداقل ولتاژ تأمین عملیاتی توصیه شده به زمانی که ماژول کاملاً کاربردی است.
2تحمل ولتاژ ورودی منفرد محدوده مجاز ورودی آنی است سیگنال ها
خصوصیات نوری
|
QSFP28 100GBASE-LR4 |
|
||||||||||
|
پارامتر |
نماد |
حداقل |
معمولی |
حداکثر |
واحد |
یادداشت ها |
|
||||
|
طول موج خط |
L0 |
1294.53 |
1295.56 |
1296.59 |
NM |
|
|
||||
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
NM |
|
|
||||
|
|
L2 |
1303.54 |
1304.58 |
1305.63 |
NM |
|
|
||||
|
|
l3 |
1308.09 |
1309.14 |
1310.19 |
NM |
|
|
||||
|
فرستنده |
|
||||||||||
|
نسبت سرکوب حالت جانبی |
SMSR |
30 |
|
|
DB |
|
|
||||
|
میانگین قدرت راه اندازی کل |
پحرف |
|
|
10.5 |
DBM |
|
|
||||
|
متوسط قدرت پرتاب ، هر خط |
پبا منزل کردن |
-4.3 |
|
4.5 |
DBM |
|
|
||||
|
اوما ، هر خط |
پاوم |
-1.3 |
|
4.5 |
DBM |
1 |
|
||||
|
تفاوت در راه اندازی قدرتبین هردوخطوط (اوما) |
PTX ، تفاوت |
|
|
5 |
DB |
|
|
||||
|
راه اندازیقدرتدر فرستنده منهای OMA وت پراکندگی |
|
-2.3 |
|
|
DBM |
|
|
||||
|
مجازات (TDP) ، هر خط |
|
|
|
|
|
|
|||||
|
TDP ، هر خط |
TDP |
|
|
2.2 |
DB |
|
|||||
|
نسبت انقراض |
با |
4 |
|
|
DB |
|
|||||
|
چاک20اوم |
چاک |
|
|
-130 |
db/hz |
|
|||||
|
تحمل از دست دادن بازده نوری |
لگد |
|
|
20 |
DB |
|
|||||
|
بازتاب فرستنده |
حرفحرف |
|
|
-12 |
DB |
|
|||||
|
ماسک چشم {x1 ،x2 ، x3 ،Y1 ، Y2 ، Y3} |
|
{0.25 ، 0.4 ، 0.45 ، 0.25 ، 0.28 ، 0.4 |
|
2 |
|||||||
|
میانگین راه اندازی قدرت از روی فرستنده ، هر خط |
گود |
|
|
-30 |
DBM |
|
|||||
|
گیرنده |
|||||||||||
|
آستانه آسیب ، هر خط |
دومیند |
5.5 |
|
|
DBM |
3 |
|||||
|
میانگین کل قدرت دریافت |
|
|
|
10.5 |
DBM |
|
|||||
|
متوسط دریافت قدرت ، هر خط |
|
-10.6 |
|
4.5 |
DBM |
|
|||||
|
دریافت کردن قدرت (اوما) ، هر یک خط |
|
|
|
4.5 |
DBM |
|
|||||
|
حساسیت گیرنده (OMA) ، هر خط |
سال |
|
|
-8.6 |
DBM |
|
|||||
|
پر فشار گیرنده حساسیت (اوما) ، هر خط |
|
|
|
-6.8 |
DBM |
4 |
|||||
|
بازتاب گیرنده |
حرفحرف |
|
|
-26 |
DB |
|
|||||
|
تفاوت در دریافت کردن قدرت بین هر دو خط (OMA) |
prx ، تفاوت |
|
|
5.5 |
DB |
|
|||||
|
لس ادعا |
لیزا |
|
-18 |
|
DBM |
|
|||||
|
لوس دیزست |
از دست دادن |
|
-15 |
|
DBM |
|
|||||
|
لس هیسترزیس |
لوش |
0.5 |
|
|
DB |
|
|||||
|
فرکانس برش فوقانی 3 دسی بل ، هر خط |
FC |
|
|
31 |
GHz |
|
|||||
|
شرایط تست حساسیت گیرنده استرس (توجه 5) |
|||||||||||
|
عمودیبسته شدن چشممجازات ،هر یک خط |
|
|
1.8 |
|
DB |
|
|||||
|
استرس چشم J2 ، هر خط |
|
|
0.3 |
|
رابط |
|
|||||
|
استرس چشم j9 jitter ، هر خط |
|
|
0.47 |
|
رابط |
|
|||||
1حتی اگر TDP <1 dB ، OMA MIN باید از حداقل مقدار مشخص شده در اینجا فراتر رود.
2شکل 4 را در زیر مشاهده کنید.
3گیرنده قادر به تحمل ، بدون آسیب ، قرار گرفتن در معرض مداوم در معرض سیگنال ورودی نوری مدوله شده است
داشتن این سطح قدرت در یک خط. گیرنده مجبور نیست در این قدرت ورودی به درستی کار کند.
4اندازه گیری شده با سیگنال تست سازگاری در ورودی گیرنده برای ber = 1x10-12بشر
5مجازات بسته شدن عمودی چشم و لرزش چشم استرس ، شرایط آزمایش برای اندازه گیری حساسیت گیرنده استرس است. آنها ویژگی های گیرنده
توابع تشخیصی دیجیتال
خصوصیات تشخیصی دیجیتال زیر در شرایط عملیاتی عادی تعریف می شود مگر اینکه در غیر این صورت مشخص شده باشد.
|
پارامتر |
نماد |
حداقل |
حداکثر |
واحد |
یادداشت ها |
|
درجه حرارت نظارتمطلق خطا |
dmi_temp |
-3 |
+3 |
DEGC |
بیش از محدوده دمای کار |
|
مانیتور ولتاژ تأمین خطای مطلق |
DMI _vcc |
-0.1 |
0.1 |
حرفهای |
بیش از عملکرد کامل دامنه |
|
کانال RX قدرتنظارت مطلق خطا |
dmi_rx_ch |
-2 |
2 |
DB |
1 |
|
کانال تعصب جاری نظارت |
dmi_ibias_ch |
-10 ٪ |
10 ٪ |
ما |
|
|
کانال TX قدرت خطای مطلق را کنترل کنید |
dmi_tx_ch |
-2 |
2 |
DB |
1 |
مفتخ به اندازه گیری دقت از متفاوت مجرد حالت الیاف ، در آنجا می توانست بودن در اضافی +/- 1 DB نوسان ، یا کل +/- 3 dB دقت
ابعاد مکانیکی
رقم4بشر برون مرزی مکانیکیاشمیه
ESD
این فرستنده به عنوان آستانه ESD 1KV برای پین های داده با سرعت بالا و 2KV برای سایر موارد پین های ورودی الکتریکی ، آزمایش شده در MIL-STD-883 ، روش 3015.4 /jesd22-A114-A (HBM) مشخص شده است. با این حال ، اقدامات احتیاطی ESD عادی هنوز در حین رسیدگی به این ماژول مورد نیاز است. این فرستنده در بسته بندی محافظ ESD ارسال می شود. باید از بسته بندی خارج شود و فقط در ESD محافظت شده اداره شود محیط
ایمنی لیزر
این یک محصول لیزر کلاس 1 با توجه به EN 60825-1: 2014 است. این محصول با 21 CFR 1040.10 و 1040.11 به جز انحراف به موجب اعلامیه لیزر شماره 50 ، مورخ (24 ژوئن 2007) مطابقت دارد.
احتیاط: استفاده از کنترل ها یا تنظیمات یا عملکرد رویه های غیر از مواردی که در اینجا مشخص شده است ممکن است منجر به قرار گرفتن در معرض اشعه خطرناک شود.
انطباق نظارتی
|
نشان |
مرجع |
عمل |
|
تخلیه الکترواستاتیک(ESD) |
IEC/en 61000-4-2 |
سازگار با استانداردها |
|
تداخل الکترومغناطیسی (EMI) |
FCC قسمت 15 کلاس B EN 55022 کلاس B (CISPR 22a) |
سازگار با استانداردها |
|
ایمنی چشم لیزر |
FDA 21CFR 1040.10 ، 1040.11 IEC/en 60825-1 ، 2 |
محصول لیزر کلاس 1 |
|
شناخت جزء |
IEC/EN 60950 ، UL |
سازگار با استانداردها |
|
روه |
2002/95/EC |
سازگار با استانداردها |
|
EMC |
EN61000-3 |
سازگار با استانداردها |
