ماژول RJ45 گیگابیت SFP 1000BASE-T گیرنده SFP مس با 1.25Gbps و EMI پایین
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | TK-G3-RJ45 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$2.21 ~ US$59.25/PC |
| جزئیات بسته بندی: | اسپون + جعبه + کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |
|
اطلاعات تکمیلی |
|||
| شماره مدل: | اتصال دهنده فیبر نوری | دمای انبار: | -40 درجه سانتیگراد ~ 85 درجه سانتیگراد |
|---|---|---|---|
| دستگاه های سیم کشی: | ODF | رنگ: | سفارشی سازی |
| نمونه رایگان: | بله | قطر بیرونی کانکتور: | 3.0 میلی متر، 2.0 میلی متر، 0.9 میلی متر |
| رنگ مسکن: | آبی، سبز، بژ | رسانه انتقال: | حالت تک حالت/ مالیت |
| ویژگی: | ضد آب | مواد: | پلاستیک |
| قابلیت تعویض: | ≤0.2dB | حالت فیبر: | 62.5/125μm OM1، 50/125μm OM2 |
| بندر: | جعبه فیبر هاب از پورت NINGBO | نام مدل: | کانکتور فیبر نوری |
| وزن: | 2 کیلوگرم | تکرارپذیری: | ≤0.2dB |
| قطر فیبر: | 125 میکرومتر | نوع مجمع: | مکانیکی |
| ماژول کانکتور: | 3.0 میلی متر | کابل اتصال od: | 0.9 میلی متر، 2.0 میلی متر، 3.0 میلی متر |
| ماندگاری: | ≥1000 بار | ظرفیت تولید: | 700000 قطعه در ماه |
| نوع صیقلی: | UPC ، APC | پرکننده: | گریس سیلیکون نوری |
| استقامت: | 500 چرخه | دمای عملیاتی: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| از دست دادن بازگشت کانکتور: | SMF: UPC≥50، APC≥60؛ MMF: ≥30 | اسپری نمکی: | 500 ساعت |
| زمان نصب: | در دهه 60 (بدون برش فیبر) | بسته: | SMD ، QFN-20 ، NRF24L01 ، کیسه پلی ، فیبر نوری |
| نوع: | تنظیم کننده ولتاژ ، منطق ICS ، ماژول فرستنده ، انتقال دو جهته تک الیاف تک حالت ، درایو IC | D/C: | جدیدترین ، جدید ، 2013+، 1234 ، RF فرستنده و ماژول گیرنده |
| فاصله: | 20 کیلومتر ، 300 متر ، 3 کیلومتر | برنامه: | ارتباط از راه دور ، هشدار ، رایانه ، سیستم مانیتور ویدیویی ، کانال فیبر 1x |
| دمای عملیاتی: | استاندارد ، -40 ~ 85 ، -10 درجه سانتیگراد 70 درجه سانتیگراد | طول موج: | 1310nm/1550nm ، 850nm ، 1490nm/1310nm ، 1310nm 1270nm |
| نام محصول: | Epon OLT PX20+ ، 433MHz MODULE TRANSCEIVER UART ، 1.25G ماژول نوری Bidi SFP ، SFP+ فرستنده ، 1.25G م | گارانتی: | 365 روز ، 3 سال ، 1 سال |
| ولتاژ تغذیه: | 1.9-3.6V ، 0 ~ 110،2.7 V ~ 5.5 ولت ، مشترک | گواهی: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| ارسال توسط: | پست DHL\UPS\Fedex\EMS\HK | اسکایپ: | Michella_fang ، Chaizhiquan91 ، Thomas65339 |
| منبع تغذیه: | 3.3 ولت | نرخ انتقال داده: | 155 متر ، 10 گرم |
| ولتاژ: | 1.9 تا 3.6 ولت، استاندارد | منبع: | FP ، VCSEL / PIN |
| قدرت اتلاف: | 0.1w ، w | وضعیت: | جدید ، 100 ٪ اصلی جدید |
توضیحات محصول
ماژول RJ45 گیگابیت SFP ¥ 1000BASE-T، 1.25Gbps، 100m بیش از کات 6، EMI پایین
خلاصه ی محصول

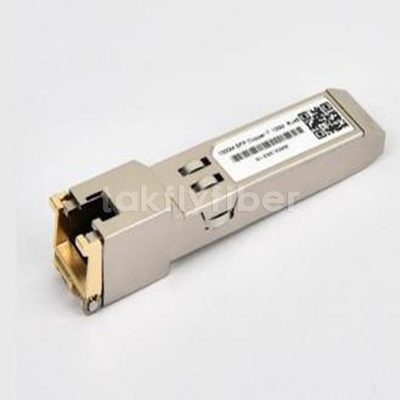

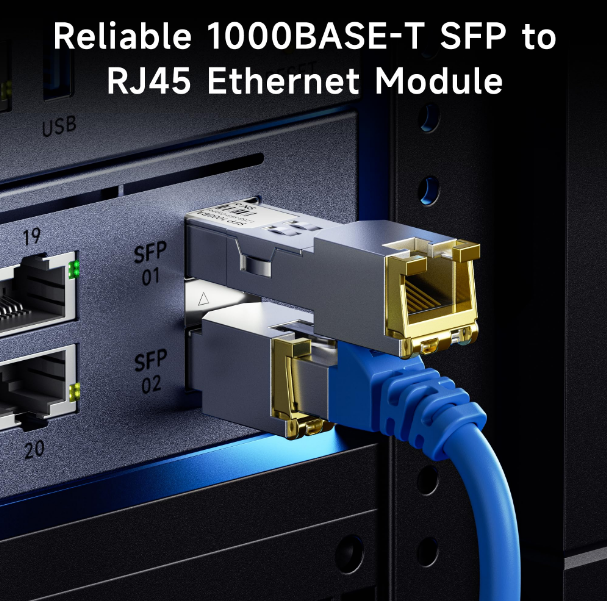

TK-G1-RJ45 یک گیرنده SFP مس گرم است که برای برنامه های گیگابیت اترنت طراحی شده است. این استاندارد با استانداردهای IEEE 802.3-2002 و IEEE 802.3ab (1000BASE-T) مطابقت دارد.این ماژول با سرعت داده 1000Mbps در کابل جفت پیچیده دسته 5 بدون محافظ با حداکثر 100 متر کار می کند..
انتقال سیگنال با استفاده از 5-سطح پالس آمپلیتود تعدیل (PAM) در تمام چهار جفت سیم (250 Mbps در هر جفت) برای لینک های دوگانه کامل. این ماژول شامل عملکرد سریال ID در هر SFP MSA،قابل دسترسی از طریق یک اتوبوس سریالی دو سیم در آدرس A0h. IC لایه فیزیکی نیز می تواند در آدرس ACh دسترسی داشته باشد.
ویژگی های کلیدی
- سرعت داده تا 1.25Gb/s دو طرفه
- مطابقت با SFP MSA، قابل وصل کردن گرم
- TX غیرفعال و RX LOS (یا بدون LOS)
- محفظه فلزی کامل برای تداخل الکترومغناطیسی کم
- مصرف برق معمولی: 1.05 وات
- کانکتور کمکت RJ-45
- دسترسی دو سیم سریال به IC فیزیکی
- پشتیبانی از 1000BASE-T در سیستم های میزبان با رابط SERDES
- دمای محیط کار: 0°C تا +70°C (تجاری) یا -20°C تا +85°C (متوسع)
درخواست ها
- 1.25 انتقال گيگابيت اترنت از طریق کابل Cat 5
تخصیص پین و توابع
| پین | نام | عملکرد | -آره. | یادداشت ها |
|---|---|---|---|---|
| 1 | VeeT | زمین فرستنده | 1 | VeeT و VeeR به هم مرتبط هستند. |
| 2 | TX_FAULT | خطای فرستنده | 3 | اجرا نشده؛ به VeeT وابسته است. |
| 3 | TX_DISABLE | فرستنده را غیرفعال کنید | 3 | توضیحات TX Disable را ببینید. |
| 4 | MOD DEF (2) | تعریف ماژول 2 | 3 | خط اطلاعات براي اتوبوس شناسايي سريال |
| 5 | MOD DEF (1) | تعریف ماژول 1 | 3 | خط ساعت براي اتوبوس شناسايي سريالي |
| 6 | MOD DEF (0) | تعریف ماژول 0 | 3 | با وي در SFP ارتباط داره. |
| 7 | نرخ انتخاب کنید | استفاده نشده | 3 | اجرا نشده، 33 هزار نفر به "وی" کشيده شدن. |
| 8 | LOS | از دست دادن سیگنال | 3 | گزینه LOS را ببینید. |
| 9 | خیلی خب | زمین گیرنده | 1 | به VeeT داخل SFP متصل شده |
| 10 | خیلی خب | زمین گیرنده | 1 | مثل اون بالا |
| 11 | خیلی خب | زمین گیرنده | 1 | مثل اون بالا |
| 12 | RD- | داده های RX معکوس | 3 | متناوب AC، تفاوت 100Ω. |
| 13 | RD+ | داده های RX غیر معکوس | 3 | متناوب AC، تفاوت 100Ω. |
| 14 | خیلی خب | زمین گیرنده | 1 | با "ويت" ارتباط داره. |
| 15 | VccR | قدرت گیرنده | 2 | به VccT متصل شده |
| 16 | VccT | قدرت فرستنده | 2 | به وي سي سي آر وصل شده |
| 17 | VeeT | زمین فرستنده | 1 | زمینه ی مشترک |
| 18 | TD+ | داده های غیر معکوس TX | 3 | در حال اتصال به AC، ورودی دیفرانسیل 100Ω. |
| 19 | TD- | داده های TX معکوس | 3 | در حال اتصال به AC، ورودی دیفرانسیل 100Ω. |
| 20 | VeeT | زمین فرستنده | 1 | زمینه ی مشترک |
يادداشت ها در مورد توابع پيين
- پلگ Seq:دستور اتصال پيين در زمان وصل شدن گرم
- TX_FAULT:به طور دائم پایین (نه پشتیبانی می شود).
- TX_DISABLE:کشش داخلی 4.7kΩ. پایین (0-0.8V) → گیرنده روشن؛ بالا (2.0-3.465V) یا باز → تنظیم مجدد.
- Mod-Def 0/1/2:میزبان با 4.7k-10kΩ به Vcc کشیده می شود. Mod-Def 0 = ماژول حاضر (زمینی شده). Mod-Def 1 = ساعت، Mod-Def 2 = داده.
- RX_LOS:خروجی LVTTL. می تواند غیرفعال شود (اختیار سفارش). اگر استفاده نشود، از طریق 100Ω به زمین متصل شود.
- RD ± / TD ±:خطوط دیفرانسیل 100Ω متصل به AC. SERDES میزبان باید RD± را با 100Ω پایان دهد؛ TD± دارای پایان 100Ω داخلی است.
منبع برق (+3.3 ولت)
| پارامتر | نماد | دقیقه | نوع | مکس | واحد | شرایط |
|---|---|---|---|---|---|---|
| جریان عرضه | هست | 320 | 375 | mA | 1.2W حداکثر در Vcc و دمای کامل | |
| ولتاژ ورودی | Vcc | 3.13 | 3.3 | 3.47 | V | اشاره به GND |
| حداکثر ولتاژ | Vmax | 4 | V | غیر مخرب |
رابط کم سرعت (LVTTL)
| پارامتر | نماد | دقیقه | مکس | واحد | شرایط |
|---|---|---|---|---|---|
| خروجی SFP کم | VOL | 0 | 0.5 | V | 4.7k-10k کشش به host_Vcc |
| SFP خروجی بالا | VOH | host_Vcc-0.5 | host_Vcc+03 | V | همون کشش |
| ورودی SFP کم | VIL | 0 | 0.8 | V | 4.7k-10k کشش به Vcc |
| ورودی SFP بالا | HIV | 2 | Vcc+03 | V | همون کشش |
ویژگی های الکتریکی با سرعت بالا (SFP Side)
| پارامتر | نماد | دقیقه | نوع | مکس | واحد | یادداشت ها |
|---|---|---|---|---|---|---|
| فرکانس خط | fL | 125 | مگاهرتز | کدگذاری 5 سطح، IEEE 802.3 | ||
| مقاومت خروجی TX (تفاوت) | "زوت، تگزاس" | 100 | Ω | ۱-۱۲۵ مگاهرتز | ||
| مقاومت ورودی RX (تفاوت) | زين، آر اكس | 100 | Ω | ۱-۱۲۵ مگاهرتز |
رابط کاربری با سرعت بالا (طرف میزبان)
| پارامتر | نماد | دقیقه | نوع | مکس | واحد | یادداشت ها |
|---|---|---|---|---|---|---|
| سوئیچ ورودی TX تک پایانی | چرخ و فلک | 250 | 1200 | mV | ||
| سوئیچ خروجی RX تک پایانی | پرتاب ووت | 350 | 800 | mV | ||
| زمان افزایش/ افت (20-80٪) | Tr,Tf | 175 | ps | |||
| مقاومت ورودی TX (SE) | زین | 50 | Ω | |||
| مقاومت خروجی RX (SE) | زوت | 50 | Ω |
محدوده ی دما
| پارامتر | دقیقه | نمادین | مکس | واحد |
|---|---|---|---|---|
| عملیات (تجاری) | 0 | 70 | °C | |
| در حال اجرا (متوسع) | -20 | 85 | °C | |
| ذخیره سازی | -40 | 85 | °C |
طرح مکانیکی
ابعاد مکانیکی طرف میزبان ماژول از مشخصات SFP MSA پیروی می کند. بخش جلو (که خارج از پانل میزبان است) برای پذیرش جک RJ-45 بزرگ شده است.
مدارک مرجع
- SFP Transceiver MSA، سپتامبر 2000
- IEEE 802.3-2002 (از جمله 802.3ab)
- ATMEL AT24C01A/02/04/08/16 صفحه داده EEPROM سریال دو سیم
انطباق قانونی
| ویژگی | استاندارد | نتیجه |
|---|---|---|
| ESD | IEC/EN 61000-4-2 | مطابقت دارد |
| وام جهانی | FCC Part 15 کلاس B، EN 55022 کلاس B | مطابقت دارد |
| ایمنی لیزر | FDA 21CFR 104010، 104011; IEC/EN 60825-1،2 | کلاس 1 |
| ایمنی محصول | IEC/EN 60950, UL | مطابقت دارد |
| RoHS | 2002/95/EC | مطابقت دارد |
| EMC | EN61000-3 | مطابقت دارد |
پرسش های مکرر
سوال: شما تولید کننده هستید؟
A: بله، ما یک تولید کننده، راه حل FTTH و ارائه دهنده راه حل کل مرکز داده در شنژن، چین، در سال 2000 تاسیس شده است.
سوال: مقدار تولید شما چقدر است؟
A: MOQ می تواند 1pcs باشد، اما قیمت رقابتی نیست. مقدار بیشتر، قیمت رقابتی تر خواهد بود. ما می توانیم قیمت را با حمل و نقل و زمان سرب برای شما نقل قول کنیم،بعد از اینکه شما به ما نیاز های دقیق با مقدار را اطلاع دهید. ما انتقال دهنده های حمل و نقل رقابتی داریم. برای راه حل های بیشتر، شما می توانید احساس رایگان برای تماس با ما.
سوال: کیفیت شما چطوره؟
A: تولید ما مطابق با استاندارد IEC، اروپا است. CE، ISO، RoHS، CPR و ANATEL گواهی شده است. تمام محصولات قبل از تحویل 100٪ آزمایش شده اند.
سوال: زمان تحویل شما چقدر است؟
A: این بستگی به مقدار و محصولات دارد. برای سیم پیچ فیبر نوری، زمان سرب می تواند 2-3 روز کاری در 5000 پی سی باشد. ما محصولات معمولی را در انبار نگه می داریم. همچنینما ميتونيم با سفارشات عجله اي سروکار داشته باشيم.
سوال: گارانتی شما چیست؟
A: بستگی به محصول مختلف دارد، ما از زمان تحویل یک سال گارانتی برای سیم پیچ داریم، اما فقط مسئول آسیب های غیر مصنوعی هستیم. برای آسیب های مصنوعی، ما می توانیم آن را برای شما به صورت رایگان تعمیر کنیم،حمل و نقل از طرف شما پرداخت خواهد شد.
سوال: بسته بندی شما چیست؟
A: بسته استاندارد صادرات بین المللی. اگر شما نیاز به چاپ لوگو خود را در بسته بندی, لطفا قبل از ما نقل قول.
س: آیا می توانید OEM / ODM را ارائه دهید؟
A: بله، می توانیم. همه محصولات OEM / ODM را قبول می کنند. ما می توانیم قرارداد محرمانه را امضا کنیم.
س: میتونم یه نمونه بگیرم؟
A: این بستگی به محصولات دارد. نمونه رایگان تحت 10 دلار است. حمل و نقل توسط خریدار قبل از تحویل پرداخت می شود.
سوال: چطور می توانم سفارش دهم؟
الف:
1. ارسال ایمیل یا تحقیقات با نام محصول، مشخصات و مقدار به ما. ارائه آدرس دریافت خود را اگر شما نیاز به قیمت FOB، CIF، CFR.
2ما با زمان پيشرفت پيشنهاد خود را ارائه می دهیم.
3. بعد از اينکه پيشنهاد تایید شد ، ما با حساب بانکي خودمون يه جاسوس رو ميفرستيم
4بعد از پرداخت پول، برنامه ي توليد انجام ميشه.
5قبل از اينکه تحویلش بديم، با شما در مورد پيگيري کننده صحبت کنيد
6شماره ردیابی بعد از تحویل داده خواهد شد.
2ما با زمان پيشرفت پيشنهاد خود را ارائه می دهیم.
3. بعد از اينکه پيشنهاد تایید شد ، ما با حساب بانکي خودمون يه جاسوس رو ميفرستيم
4بعد از پرداخت پول، برنامه ي توليد انجام ميشه.
5قبل از اينکه تحویلش بديم، با شما در مورد پيگيري کننده صحبت کنيد
6شماره ردیابی بعد از تحویل داده خواهد شد.
سوال: مدت پرداخت شما چیست؟
A: T / T، وسترن يونين، پي پال، ميني گرام به طور همزمان. برای مقادیر بزرگ، می تواند 50٪ سپرده مقدماتي، 50٪ تعادل قبل از تحویل پرداخت. با همان استاندارد کیفیت،اگه بتوني يه قيمت بهتر از بازار بگيري،تکفلی هم می تواند شما را با همان قیمت پشتیبانی کند. 3 سال تجربه کار در صنعت فیبر نوری، این افتخار است که دستیار محصول حرفه ای شما باشد.
