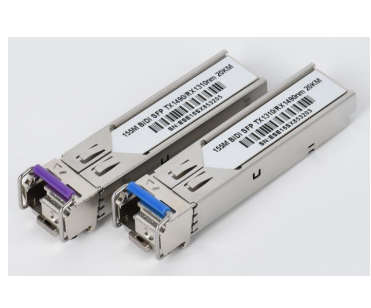

فرستنده گیرنده دو جهته SFP 155 مگابیت بر ثانیه | 20KM Reach Tx1310nm/Rx1490nm | (TK-B3403-3LCD20)
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | TK-B3403-3LCD20 |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | T/T،/Paypal،L/C |
| قابلیت ارائه: | 1000 عدد در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | فرستنده گیرنده دو جهته SFP 155 مگابیت بر ثانیه | 20KM Reach Tx1310nm/Rx1490nm | (TK-B3403-3LCD20) | ولتاژ تغذیه: | 3.14-3.46 ولت |
|---|---|---|---|
| جریان عرضه: | 300 میلی آمپر | امپدانس دیفرانسیل ورودی: | 100 Ω |
| نوسان ورودی داده تک پایان: | 180-700 میلی آمپر | تفاوت نوسان ورودی داده: | 400-1800 میلی ولت |
| Transmit Disable Assert Time: | 10 ما | نوسان خروجی دیفرانسیل: | 300-850 میلی آمپر |
| دمای مورد عملیاتی: | 0 تا +70 درجه سانتی گراد | گارانتی: | 1 سال، تعمیر و نگهداری مادام العمر |
| برند فیبر: | کورنینگ، YOFC، OFS، دراکا | ||
| برجسته کردن: | 155Mbps SFP گیرنده 20KM رسیدن,فرستنده-گيرنده SFP دو جهته Tx1310nm/Rx1490nm,ماژول گیرنده نوری با محدوده 20KM |
||
توضیحات محصول
155 مگابایت در ثانیه SFP دو طرفه فرستنده 20 کیلومتر رسیدن Tx1310nm / Rx1490nm
گیرنده های SFP-BIDI ماژول های با عملکرد بالا و مقرون به صرفه هستند که از نرخ داده 155Mbps با فاصله انتقال 20KM از طریق فیبر تک حالت پشتیبانی می کنند.
گیرنده از سه بخش اصلی تشکیل شده است: یک فرستنده لیزر FP، یک فوتودیود PIN که با یک پیش تقویت کننده ترانس امپدانس (TIA) یکپارچه شده است و یک واحد کنترل MCU.تمام ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند و با SFP Multi-Source Agreement (MSA) و مشخصات SFF-8472 سازگار هستند..
درخواست ها
- SDH STM-1، S-1.1، L-11، L-12
- SONET OC-3 IR1, LR1, LR2
- سایر پیوندهای ارتباطی نوری
ویژگی های کلیدی
- تا 155Mbps سرعت داده
- لیزر FP 1310nm و فتودیتکتور PIN 1490nm برای انتقال 20km
- مطابق با SFP MSA و SFF-8472 با ظرف LC ساده
- نظارت دیجیتال تشخیصی: کالیبراسیون داخلی یا کالیبراسیون خارجی
- تطابق با RoHS
- +3.3V واحد منبع برق
- دمای محیط کار: 0°C تا +70°C (تجاری) / -40°C تا +85°C (صناعی)
استانداردهای انطباق
- مطابقت با SFP+ MSA
- مطابقت با SFF-8472 نسخه 9.5
- مطابقت با IEEE802.3-2005
- Telcordia GR-468-CORE سازگار است
- FCC 47 CFR بخش 15، طبق کلاس B
- FDA 21 CFR 1040.10 و 1040.11، طبق کلاس 1
- مطابق با SFF-8472
- مطابق با SFF-8431
- تطابق با RoHS
مشخصات فنی
ویژگی های رابط الکتریکی
يادداشت:
1) به طور مستقیم به پین ورودی داده TX متصل می شود.
2) يا مدار باز
3) به 100 اوم تمدید فرقی
4) 20 تا 80 درصد
5) از دست دادن سیگنال LVTTL است. منطق 0 نشان دهنده عملکرد عادی است؛ منطق 1 نشان می دهد هیچ سیگنال تشخیص داده نشده است.
6) حساسیت گیرنده با نوسان سینوزویل منبع برق از 20 هرتز تا 1.5 مگاهرتز تا مقدار مشخص شده از طریق شبکه فیلتر کردن منبع تغذیه توصیه شده مطابقت دارد.
1) به طور مستقیم به پین ورودی داده TX متصل می شود.
2) يا مدار باز
3) به 100 اوم تمدید فرقی
4) 20 تا 80 درصد
5) از دست دادن سیگنال LVTTL است. منطق 0 نشان دهنده عملکرد عادی است؛ منطق 1 نشان می دهد هیچ سیگنال تشخیص داده نشده است.
6) حساسیت گیرنده با نوسان سینوزویل منبع برق از 20 هرتز تا 1.5 مگاهرتز تا مقدار مشخص شده از طریق شبکه فیلتر کردن منبع تغذیه توصیه شده مطابقت دارد.
تصاویر محصول
چرا TAKFLY را انتخاب کردید؟
- 26+ سال تجربه در تولید محصولات فیبر نوری
- 450+ کارگر مونتاژ با 3+ سال تجربه
- ۱۰+ مهندس تحقیق و توسعه متعهد به نوآوری
- 16 ماشین آلات تزریق و خطوط تولید وارد شده از آلمان
- 30 دستگاه آزمایش از جمله ابزارهای آزمایش OTDR، 3D، VFL، IL&RL
- تجهیزات آزمایشی جامع: آزمایش کننده های مقاومت تنش، آزمایش کننده های مقاومت خرد، آزمایش کننده های اندازه گیری قدرت، بررسی کننده های نور
- نام تجاری OEM پذیرفته شده است
- مشارکت در نمایشگاه جهانی: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، نمایشگاه الکترونیکی منبع جهانی
کنترل کیفیت
فرآیند کنترل کیفیت سختگیرانه ما شامل بررسی مواد اولیه قبل از تولید، بازرسی کامل پس از هر فرآیند فردی، بررسی های کامل تولید نیمه آماده،بازرسی کامل محصول نهایی قبل از بسته بندی، و بررسی های قبل از حمل و نقل.
اطلاعات تحویل
نمونه ها:۱ تا ۳ روز کاری
سفارشات تولید انبوه:3-7 روز کاری
بسته بندی:کیسه های پلاستیکی، کارتون ها و پالت ها بر اساس درخواست موجود هستند
سفارشات تولید انبوه:3-7 روز کاری
بسته بندی:کیسه های پلاستیکی، کارتون ها و پالت ها بر اساس درخواست موجود هستند
پرسش های مکرر
سوال1: چطور می توانم فهرست و لیست قیمت شما را بدست آورم؟
لطفا ایمیل یا اطلاعات تماس خود را از طریق وب سایت ما برای دریافت کاتالوگ و لیست قیمت ما ارائه دهید.
سوال2: آیا می توانم قیمت ها را مذاکره کنم؟
بله، ما ممکن است تخفیف برای چند بار کانتینر از کالاهای مخلوط را در نظر بگیریم.
سوال 3: هزینه حمل و نقل چقدر خواهد بود؟
هزینه های حمل و نقل بستگی به اندازه حمل و نقل و روش حمل و نقل شما دارد. ما هزینه ها را بر اساس درخواست ارائه خواهیم داد.
سوال 4: می تونم ازت دیدن کنم؟
مطمئناً! کارخانه ما در شهر شنژن چین واقع شده است. لطفاً برای قرار ملاقات با ما تماس بگیرید.
Q5: چه اگر وجود دارد مشکل کیفیت زمانی که ما کالاها را دریافت کنید؟
اگر در هنگام بسته بندی با مشکلات کیفیت مواجه شوید لطفاً برای ما عکس بگیرید.همراه با اجرای بهبود کیفیت برای تولید آینده.
س6: شرایط بسته بندی شما چیست؟
ما معمولاً کالاها را در جعبه های پف و کارتن بسته بندی می کنیم، اما می توانیم درخواست بسته بندی سفارشی از مشتریان را برآورده کنیم.
سوال 7: شرایط پرداخت شما چیست؟
T/T ۳۰% سپرده و ۷۰% تعادل قبل از تحویل. ما عکس محصولات و بسته بندی قبل از پرداخت نهایی را ارائه می دهیم.
س8: شرایط تحویل شما چیست؟
EXW، FOB، CFR، CIF، DDU
سوال9: زمان تحویل شما چطوره؟
به طور کلی 5-7 روز کاری پس از دریافت پیش پرداخت. زمان تحویل خاص بستگی به اقلام و مقدار سفارش دارد.
Q10: آیا می توانید بر اساس نمونه ها تولید کنید؟
بله، ما می توانیم محصولات را بر اساس نمونه ها یا نقشه های فنی شما تولید کنیم.
