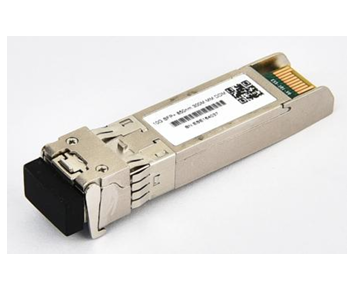

فرستنده نوری 10Gbps 1310nm MM 220M SFP+ | با کیفیت بالا و مقرون به صرفه | (TK-1392-3LCD02)
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | TK-1392-3LCD02 |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | T/T،/Paypal،L/C |
| قابلیت ارائه: | 1000 عدد در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | فرستنده نوری 10Gbps 1310nm MM 220M SFP+ | با کیفیت بالا و مقرون به صرفه | (TK-1392-3LCD02) | ولتاژ تغذیه: | 3.14-3.46 ولت |
|---|---|---|---|
| جریان عرضه: | 300 میلی آمپر | امپدانس دیفرانسیل ورودی: | 100 Ω |
| نوسان ورودی داده تک پایان: | 180-700 میلی آمپر | تفاوت نوسان ورودی داده: | 400-1800 میلی ولت |
| Transmit Disable Assert Time: | 10 ما | نوسان خروجی دیفرانسیل: | 300-850 میلی آمپر |
| دمای مورد عملیاتی: | 0 تا +70 درجه سانتی گراد | گارانتی: | 1 سال، تعمیر و نگهداری مادام العمر |
| برند فیبر: | کورنینگ، YOFC، OFS، دراکا | ||
| برجسته کردن: | 10Gbps SFP+ فرستنده نوری,ماژول گیرنده 1310nm MM 220M,گیرنده نوری SFP+ مقرون به صرفه |
||
توضیحات محصول
ماژول نوری SFP+ 10 گیگابیت بر ثانیه 1310 نانومتر MM 220 متر
کیفیت بالا و مقرون به صرفه | مدل: TK-1392-3LCD02
مرور کلی محصول
ماژول نوری SFP+ 10 گیگابیت بر ثانیه 1310 نانومتر MM 220 متر از نرخ بیت 9.95 تا 10.3 گیگابیت بر ثانیه پشتیبانی می کند و برای عملکرد فیبر تک حالته با طول موج های اسمی 1270 نانومتر یا 1330 نانومتر مهندسی شده است.
بخش فرستنده دارای لیزر DFB چند کوانتومی است که مطابق با استانداردهای ایمنی لیزر کلاس 1 طبق IEC-60825 می باشد. بخش گیرنده شامل یک پیش تقویت کننده آشکارساز InGaAs یکپارچه (IDP) است که در یک هدر نوری نصب شده و با یک آی سی تقویت کننده پس از آن برای عملکرد بهینه جفت شده است.
کاربردها
- 10GBASE-LRM 10 گیگابیت اترنت
- پیوندهای فیبر نوری چند حالته FDDI قدیمی
- مطابق با SFF-8472 SFP+ MSA
- مطابق با SFP+ SFF-8431 و SFF-8432
- مطابق با 802.3ae 10GBASE-LRM
- مطابق با RoHS
ماژول SFP+ TK-1392-3LCD02 یک ماژول با رابط خطی است که اتصال با کارایی بالا را امکان پذیر می کند.
ویژگی های کلیدی
- پشتیبانی از نرخ بیت 9.95 تا 10.3 گیگابیت بر ثانیه
- مسافت انتقال تا 220 متر (فیبر OM1)
- قالب SFP+ قابل تعویض در حین کار (Hot Pluggable)
- فرستنده FP 1310 نانومتر، آشکارساز نوری PIN
- رابط نظارت وضعیت دیجیتال
- کانکتور LC دوگانه
- مطابق با RoHS و بدون سرب
- محفظه فلزی برای کاهش EMI
- منبع تغذیه تک 3.3 ولت
- اتلاف توان< 1 وات
- دمای کیس عملیاتی: 0 تا 70 درجه سانتیگراد
- مطابق با FC-PI-4 800-Mx-SN-I، SFF-8431، SFF-8432 و SFF-847
استانداردهای انطباق
- مطابق با SFP+ MSA
- مطابق با SFF-8472 نسخه 9.5
- مطابق با IEEE802.3-2005
- مطابق با Telcordia GR-468-CORE
- مطابق با FCC 47 CFR Part 15, Class B
- مطابق با FDA 21 CFR 1040.10 و 1040.11، کلاس 1
- مطابق با SFF-8472
- مطابق با SFF-8431
- مطابق با RoHS
مشخصات فنی
یادداشت ها:
1) ایمنی لیزر کلاس 1 طبق مقررات FDA/CDRH و IEC-825-1.
2) با بدترین نسبت خاموشی. اندازه گیری شده با الگوی تست PRBS 2^31-1، @10.325Gb/s، نرخ خطای بیت (BER)< 10^-12
1) ایمنی لیزر کلاس 1 طبق مقررات FDA/CDRH و IEC-825-1.
2) با بدترین نسبت خاموشی. اندازه گیری شده با الگوی تست PRBS 2^31-1، @10.325Gb/s، نرخ خطای بیت (BER)< 10^-12
مشخصات رابط الکتریکی
یادداشت ها:
1) مستقیماً به پین های ورودی TX متصل می شود. پس از آن کوپلینگ AC می شود.
2) یا مدار باز.
3) در ترمیناسیون دیفرانسیلی 100 اهم.
4) 20-80%.
5) از دست دادن سیگنال (Loss Of Signal) LVTTL است. منطق 0 نشان دهنده عملکرد عادی است؛ منطق 1 نشان دهنده عدم تشخیص سیگنال است.
6) حساسیت گیرنده با مدولاسیون سینوسی منبع تغذیه از 20 هرتز تا 1.5 مگاهرتز مطابق با مقدار مشخص شده که از طریق شبکه فیلترینگ منبع تغذیه توصیه شده اعمال می شود، مطابقت دارد.
1) مستقیماً به پین های ورودی TX متصل می شود. پس از آن کوپلینگ AC می شود.
2) یا مدار باز.
3) در ترمیناسیون دیفرانسیلی 100 اهم.
4) 20-80%.
5) از دست دادن سیگنال (Loss Of Signal) LVTTL است. منطق 0 نشان دهنده عملکرد عادی است؛ منطق 1 نشان دهنده عدم تشخیص سیگنال است.
6) حساسیت گیرنده با مدولاسیون سینوسی منبع تغذیه از 20 هرتز تا 1.5 مگاهرتز مطابق با مقدار مشخص شده که از طریق شبکه فیلترینگ منبع تغذیه توصیه شده اعمال می شود، مطابقت دارد.
تصاویر محصول
چرا TAKFLY را انتخاب کنید؟
- بیش از 26 سال تجربه تولید در محصولات فیبر نوری
- بیش از 450 کارگر مونتاژ با بیش از 3 سال تجربه
- بیش از 10 مهندس تحقیق و توسعه متعهد به نوآوری
- 16 دستگاه تزریق وارداتی از آلمان و خطوط تولید
- بیش از 30 دستگاه تست شامل OTDR، 3D، VFL، ابزارهای تست IL&RL
- تجهیزات تست جامع: تسترهای استحکام کششی، تسترهای مقاومت در برابر له شدگی، تسترهای پاور متر، چکرهای نور
- برندینگ OEM پذیرفته می شود
- مشارکت در نمایشگاه های جهانی: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، Global Source Electronic Exhibition
کنترل کیفیت
- بررسی نقطه ای مواد اولیه قبل از تولید
- بازرسی کامل پس از هر فرآیند انفرادی
- بررسی های جامع تولید نیمه کاره
- بازرسی کامل محصول نهایی قبل از بسته بندی
- بررسی های نقطه ای قبل از حمل و نقل
اطلاعات تحویل
- نمونه ها: 1-3 روز کاری
- سفارشات تولید انبوه: 3-7 روز کاری
- بسته بندی: کیسه های پلاستیکی، کارتن ها و پالت ها بر اساس درخواست موجود است
