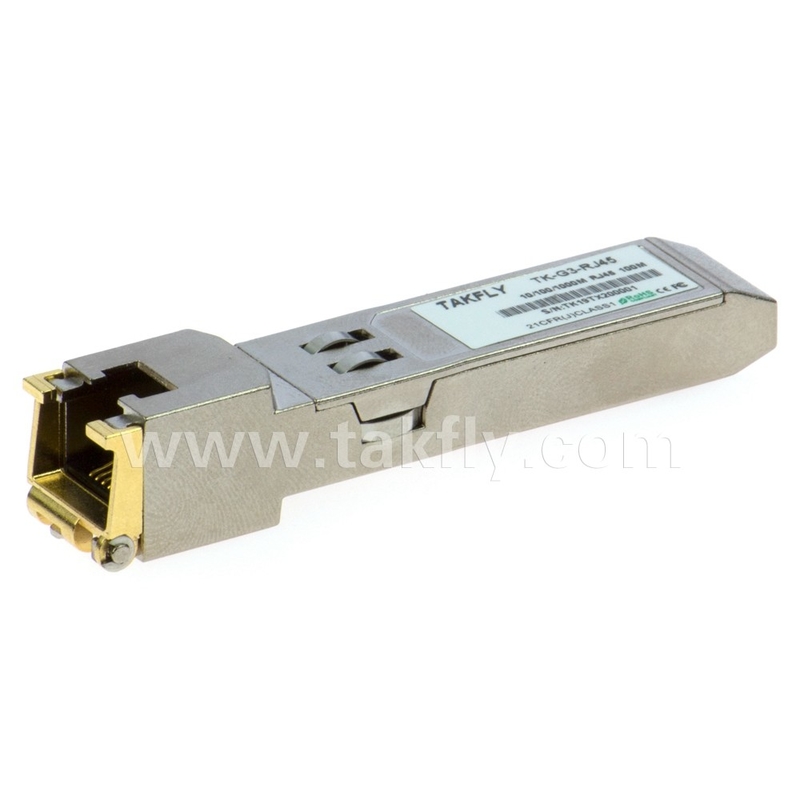

1000BASE-T Copper SFP Transceiver انتقال سریع و پایدار داده برای دستگاه های سیم کشی ODF
جزئیات محصول:
| Place of Origin: | Guangdong, SHENZHEN |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G1-RJ45 |
پرداخت:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
اطلاعات تکمیلی |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | گواهی: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| برجسته کردن: | فرستنده SFP مس 1000BASE-T,فرستنده سریع 1000BASE-T SFP مس,فرستنده SFP مس مستحکم 1000BASE-T,Fast 1000BASE-T Copper SFP Transceiver,Stable 1000BASE-T Copper SFP Transceiver |
||
توضیحات محصول
ویژگی
- بالا به 1.25GB/حرف دوجدیدجهت دار داده لینک
- پای SFP قابل جمع آوری گرمرگ
-
TX غیرفعال کردن و RX LOS/بدون لوس فانکنتیجه
-
کامل محوطه فلزی برای کم EMI
-
کم قدرت اتلاف ( 1.05حرف معمولی)
-
فشرده مونتاژ کانکتور RJ-45
-
دسترسی به فیزیکی لایه IC از طریق 2 سیم SEریالی اتوبوس
-
1000 عملیات BASE-T در سیستم های میزبان
رابط سدس
-
دامنه دمای مورد عملیاتی0 درجه سانتیگراد تا +70 درجه سانتیگراد (تجاری)
-
-20 درجه سانتیگراد تا +85 درجه سانتیگراد (گسترش)
برنامه
1.25 غده اترنت بیش از گربه 5کابل
شرح
باسن-G1-RJ45 مس کوچک شکل pluggable (SFP)انتقال دهنده است ، عالی عملکرد ،هزینه مؤثر سازگار با ماژول با در غده اترنت وت 1000پایهجدیدحرف معیارها به عنوان مشخص شده در IEEE8023-2002 و IEEE802.3ابباکدام حامی1000MBPS دادهجدیدنرخ بالا به 100متر رسیدن بیش از بی هدفپیچ خوردهجدیدجفتدسته 5 کابلبشرماژول حمایت1000MBPS کامل دوتایی دادهجدیدلینکبا5-سطح تپش دامنهتعدیل (PAM) سیگنال ها. همه چهار جفت در در کابل هستند استفاده شده با نماد نرخ در 250 مگابایتحرف در هر یک جفت در ماژول استاندارد را فراهم می کند سریال شناسه اطلاعات خوشیمورچه با SFP MSA ، که می تواند به خطاب از A0H از طریق در 2 عیار سریال CMOS مروارید پروتکل در فیزیکی کیهان قوطی همچنین بودن دسترسیارباب از طریق 2 عیار سریال با اتوبوس آدرس
پین کردن تعاریف
پین کردن نمودار
رقم 1 پین کردن تعاریف
توضیحات پین
|
پین کردن |
نام |
عمل |
سکبشر |
یادداشت ها |
|
|
1 |
وته |
زمین فرستنده |
1 |
veet و veer به هم وصل می شوند در SFP |
|
|
2 |
tx_fault |
فرستنده تقصیر indiکاتیون |
3 |
نه پیاده سازی شده گره خورده به ویت در SFP |
|
|
3 |
tx_disable |
فرستنده غیرفعال |
3 |
به TX مراجعه کنید غیرفعال کردن |
|
|
4 |
حالت def (2) |
تعریف ماژول 2 |
3 |
داده خط برای سریال شناسه و داده های دو طرفه انتقال اتوبوس. |
|
|
5 |
حالت def (1) |
تعریف ماژول 1 |
3 |
خط ساعت برای سریال شناسه و بادیداده های عکسبرداری انتقال اتوبوس. |
|
|
6 |
حالت def (0) |
تعریف ماژول 0 |
3 |
گره خورده به Vee در SFP |
|
|
7 |
نرخ انتخاب کردن |
اجرا نشده است |
3 |
اجرا نشده است 33K Pulldown به Vee در SFP |
|
|
8 |
لجن |
از دست دادن سیگنال |
3 |
دیدن گزینه LOS. |
|
|
9 |
فاش کردن |
زمین گیرنده |
1 |
veet و veer به هم وصل می شوند در SFP |
|
|
10 |
فاش کردن |
زمین گیرنده |
1 |
veet و veer به هم وصل می شوند در SFP |
|
|
11 |
فاش کردن |
زمین گیرنده |
1 |
veet و veer به هم وصل می شوند در SFP |
|
|
|
12 |
rd- |
معکوس دریافت شده داده ها |
3 |
AC همراه 100 اهم دیفرانسیل سرعت بالا داده خطوط |
|
|
13 |
RD+ |
نارس دریافت شده داده ها |
3 |
AC همراه 100 اهم دیفرانسیل بالا سرعت خطوط داده |
||
|
14 |
فاش کردن |
زمین گیرنده |
1 |
veet و veer به هم وصل می شوند در SFP |
||
|
15 |
VCCR |
قدرت گیرنده |
2 |
VCCR و VCCT به هم وصل می شوند در SFP |
||
|
16 |
VCCT |
قدرت فرستنده |
2 |
VCCR و VCCT به هم وصل می شوند در SFP |
||
|
17 |
وته |
زمین فرستنده |
1 |
veet و veer به هم وصل می شوند در SFP |
||
|
18 |
TD+ |
نارس داده ها در |
3 |
AC همراه 100 اهم دیفرانسیل بالا سرعت خطوط داده |
||
|
19 |
td- |
معکوس داده ها در |
3 |
AC همراه 100 اهم دیفرانسیل بالا سرعت خطوط داده |
||
|
20 |
وته |
فرستنده زمین |
1 |
veet و veer به هم وصل می شوند در SFP |
یادداشت ها:
پلاگین seq .: دنباله نامزدی پین در حین گرم وصل کردن
1) TX گسل پشتیبانی نمی شود و است ، در حال حاضرحرف متصل به زمین
2) TX غیرفعال ، ورودی مورد استفاده برای تنظیم مجدد فرستنده ماژول ، این پین کردن است ، کشیده در داخل ماژول wiهفتم
مقاومت 4.7 KΩ. کم (0 - 0.8 ولت): فرستنده فرستنده بین (0.8 ولت وت 2.0 ولت): تعریف نشده بالا (2.0 - 3.465 ولت): فرستنده در
بازنشانی حالت باز: فرستنده در بازنشانی حالت
3) mod-def 0 ، 1،2 این پین های تعریف ماژول است. آنها باید کشیده شوند بالابا 4.7k 10k مقاومت در
هیئت میزبان در ولتاژ کشش باید VCCT باشد یا VCCR Mod-DEF 0 زمینی است توسط ماژول به نشان می دهد که ماژول است حاضر از خود نسبت 1 ساعت است خط دوسیم رابط سریال برای سریال شناسه
مودد 2 خط داده دو رابط سریال سیم است برای سریال شناسه
4) RX_LOS (از دست دادن سیگنال): LVTTL با حداکثر ولتاژ HOST_VCC سازگار است. rx_los می تواند فعال شود یا غیرفعال (به سفارش مراجعه کنید اطلاعات) ، rx_los استفاده نمی شود و است ، همیشه گره خورده به زمین از طریق 100 اهم مقاومت
5) rd-/+: اینها هستندخروجی گیرنده دیفرانسیل. آنها AC هستند 100 خط دیفرانسیل که باید باشد خاتمه یافته با 100 (دیفرانسیل) در Serdes کاربر.
6) TD-/+: اینها DIF هستندورودی های فرستنده فرسوده. آنها خطوط دیفرانسیل همراه با AC هستند 100خاتمه دیفرانسیل منماژول.
+3.3 ولت ولت برق الکتریکی رابط
|
پارامتر |
نماد |
حداقل |
تایپ کردن |
حداکثر |
واحد |
یادداشت ها/شرایط |
|
تهیه کردن جاری |
است ، |
|
320 |
375 |
ما |
1.2W حداکثر قدرت بیش از حد کامل دامنه ولتاژ و دما احتیاط را ببینید یادداشت زیر |
|
ورودی ولتاژ |
VCC |
3.13 |
3.3 |
3.47 |
حرفهای |
ارجاع شده به GND |
|
حداکثر ولتاژ |
VMAX |
|
|
4 |
حرفهای |
حداکثر |
سیگنال های کم سرعت ، Elecخصوصیات ترونیک
|
پارامتر |
نماد |
|
حداقل |
حداکثر |
واحد |
یادداشت ها/شرایط |
|
خروجی SFP کم |
یک |
|
0 |
0.5 |
حرفهای |
4.7k به 10K کشش به HOST_VCC ، اندازه گیری شده در میزبان کانکتور |
|
خروجی SFP عالی |
صدای |
|
HOST_VCC -0.5 |
HOST_VCC با 0.3 |
حرفهای |
4.7k به 10K کشش به HOST_VCC ، اندازه گیری شده در میزبان کانکتور |
|
SFP ورودی کم |
شتاب |
|
0 |
0.8 |
حرفهای |
4.7k به 10K کشش به VCC ، در سمت SFP اندازه گیری می شود اتصال دهنده |
|
SFP ورودی عالی |
ولی |
|
2 |
VCC +0.3 |
حرفهای |
4.7k به 10K کشش به VCC ، در سمت SFP اندازه گیری می شود اتصال دهنده |
رابط الکتریکی با سرعت بالا ، انتقال خط SFP
|
پارامتر |
نماد |
حداقل |
تایپ کردن |
حداکثر |
واحد |
یادداشت ها/شرایط |
|
خط بسامد |
fl |
|
125 |
|
MHz |
رمزگذاری 5 سطح ، در هر IEEE 802.3 |
|
خروجی TX امپدانس |
Zout ، TX |
|
100 |
|
اهم |
دیفرانسیل ، برای همه فرکانس بین 1 مگاهرتز و 125 مگاهرتز |
|
RX ورودی امپدانس |
Zin ، RX |
|
100 |
|
اهم |
دیفرانسیل ، برای همه فرکانس بین 1 مگاهرتز و 125 مگاهرتز |
رابط الکتریکی با سرعت بالا ، میزبان SFP
|
پارامتر |
نماد |
حداقل |
تایپ کردن |
حداکثر |
واحد |
یادداشت ها/شرایط |
|
داده های تک انتهایی ورودی نوسان |
پرپشت |
250 |
|
1200 |
MV |
تک به پایان رسید |
|
خروجی داده های تک انتهایی نوسان |
فحش |
350 |
|
800 |
MV |
تک به پایان رسید |
|
زمان ظهور/پاییز |
تلهباTF |
|
175 |
|
PSEC |
20 ٪ -80 ٪ |
|
TX ورودی امپدانس |
ژاکت |
|
50 |
|
اهم |
تک به پایان رسید |
|
خروجی RX امپدانس |
درز |
|
50 |
|
اهم |
تک به پایان رسید |
مشخصات عمومی
|
پارامتر |
نماد |
حداقل |
معمولی |
حداکثر |
واحد |
|
|
مورد عملیاتی درجه حرارت |
تجاری |
TC |
0 |
|
70 |
درجه سانتیگراد |
|
|
تمدید کردن |
|
-20 |
|
85 |
درجه سانتیگراد |
|
دمای ذخیره سازی |
|
|
-40 |
|
85 |
درجه سانتیگراد |
مشخصات مکانیکی
در میزبانجدیدطرف از چیز-G1-RJ45مطابقت به در مکانیکی مشخصات تشریح شده در در SFP MSA1
جبهه بخشی از SFP (بخشی گسترش یافته است فراتر از چهره بشقاب از میزبان) است ، بزرگتر به در اختیار داشتن درRJ-45اتصال
منابع
1کوچک شکل عامل قابل جمع شدن (SFP)فرستنده چندجدیدمنبع توافق نامه(MSA)سپتامبر2000
2 IEEE802.3 - 2002.
3. "در24C01A/02/04/08/ 16 2-سیم سریال CMOS اشمیه2قید" باممتاز شرکتبشر
انطباق نظارتی
|
نشان |
مرجع |
عمل |
|
تخلیه الکترواستاتیک (ESD) |
IEC/en 61000-4-2 |
سازگار با استانداردها |
|
الکترومغناطیسی تداخل (EMI) |
FCC بخش 15 کلاس B در 55022 طبقه بشور (CISPR 22a) |
سازگار با استانداردها |
|
چشم لیزر امنیت |
FDA 21cfr 1040.10 ، 1040.11 IEC/en 60825-1 ، 2 |
طبقه 1 لیزر محصول |
|
جزء شناخت |
IEC/EN 60950 ، ul |
سازگار با استانداردها |
|
روه |
2002/95/EC |
سازگار با استانداردها |
|
EMC |
EN61000-3 |
سازگار با استانداردها |
