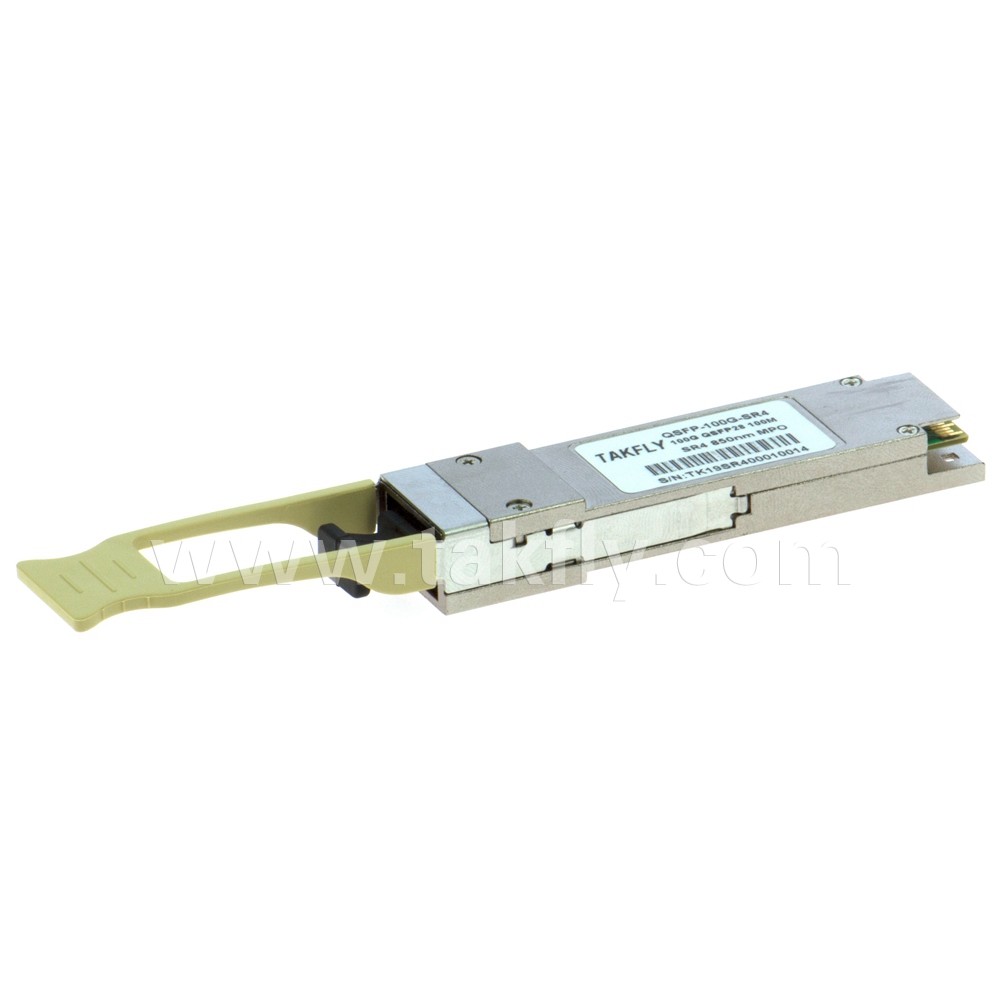

100Gbps QSFP28 SR4 850nm 100m MPO با گیرنده DDM تا 27.952 Gbps نرخ داده در هر کانال
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | TKQS28-100G-SR4 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C،D/A،D/P،T/T،Western Union،MoneyGram |
|
اطلاعات تکمیلی |
|||
| نسبت: | 50/50 | طول موج مرکز: | 1450 نانومتر |
|---|---|---|---|
| از دست دادن ورودی: | ≤0.3dB | وزن بسته بندی: | 10 گرم |
| نوع بسته بندی: | فیبر لخت، لوله شل 900 میلی متر، کابل 2 میلی متر | طول موج: | 1310 نانومتر |
| تراز محوری: | محور آهسته یا محور سریع | محدوده طول موج: | 1310 نانومتر، 1550 نانومتر |
| درخواست: | سیستم های ارتباط نوری | نسبت تقسیم کننده: | 98/2 |
| دمای ذخیره سازی: | -40 ~ 85+ | شماره پورت: | 1x2 |
| طول فیبر: | 1 متر | فیبر: | فیبر 980nm PM Corning |
| ظرفیت انتقال نیرو: | قدرت بالا | ||
| برجسته کردن: | 100M QSFP28 SR4 گیرنده,100Gbps QSFP28 SR4 گیرنده,فرستنده 850nm QSFP28 SR4,100Gbps QSFP28 SR4 Transceiver,850nm QSFP28 SR4 Transceiver |
||
توضیحات محصول
- TKQS28-100G-SR4برای استفاده در لینک های 100 گیگابیت در ثانیه از طریق فیبر چند حالت طراحی شده اند. آنها با QSFP28 MSA و IEEE 802.3bm سازگار هستند
- بخش فرستنده نوری از گیرنده شامل یک VCSEL 4 کانال است لیزرهای تابش سطحی) ، یک بافر ورودی 4 کانال و راننده لیزر، مانیتورهای تشخیصی، کنترل و بلوک های تعصب.رابط کنترل شامل یک رابط سریال دو سیم از سیگنال های ساعت و داده استمانیتورهای تشخیصی برای انحراف VCSEL، دمای ماژول،tقدرت نوری ارسال شده,قدرت نوری دریافت شده و ولتاژ تغذیه اجرا می شود و نتایج از طریق رابط TWS در دسترس هستند. آستانه های هشدار و هشدار برای ویژگی های نظارت شده تعیین می شود.پرچم ها تنظیم می شوند و وقفه ها هنگامی که ویژگی ها خارج از آستانه هستند ایجاد می شوند.همچنین پرچم ها تنظیم می شوند و وقفه ها برای از دست دادن سیگنال ورودی (LOS) و شرایط خطا فرستنده ایجاد می شوند.تمام پرچم ها قفل شده اند و حتی اگر شرایطی که شروع قفل را پاک می کند و عملیات را از سر می گیرد، تنظیم خواهند شد.. تمام وقفه ها را می توان با خواندن ثبت نام مناسب پوشانده و پرچم ها را از نو تنظیم کرد. خروجی نوری برای از دست دادن سیگنال ورودی خاموش می شود مگر اینکه خاموش کردن غیرفعال شود.تشخیص خطا یا غیرفعال کردن کانال از طریق رابط TWS کانال را غیرفعال می کندوضعیت، هشدار / هشدار و اطلاعات خطا از طریق رابط TWS در دسترس است.
- بخش گیرنده نوری گیرنده شامل یک آرایه فوتودیود PIN 4 کانال، یک آرایه TIA 4 کانال، یک بافر خروجی 4 کانال، مانیتورهای تشخیصی و بلوک های کنترل و تعصب است.مانیتورهای تشخیصی برای قدرت ورودی نوری اجرا می شوند و نتایج از طریق رابط TWS در دسترس هستندمحدودیت های هشدار و هشدار برای ویژگی های نظارت شده تعیین می شود. پرچم ها تنظیم می شوند و وقفه ها در هنگام خارج شدن از ویژگی ها از محدودیت ها ایجاد می شوند.همچنین پرچم ها تنظیم می شوند و وقفه های تولید شده برای از دست دادن سیگنال ورودی نوری (LOS). همه پرچم ها قفل شده اند و حتی اگر شرایطی که پرچم را شروع می کند پاک شود و عملیات از سر گرفته شود، تنظیم خواهند شد.تمام وقفه ها را می توان پنهان کرد و پرچم ها پس از خواندن ثبت پرچم مناسب مجددا تنظیم می شوند. خروجی الکتریکی برای از دست دادن سیگنال ورودی (مگر اینکه خاموش کردن غیرفعال شده باشد) و غیر فعال کردن کانال از طریق رابط TWS خاموش می شود.وضعیت و اطلاعات هشدار/ هشدار از طریق رابط TWS در دسترس است.
ویژگی ها
Øتا 27.952 گیگابایت در ثانیه نرخ داده در هر کانال
Øحداکثر طول پیوند 100 متر در فیبر چند حالت OM3
Øتکنولوژی VCSEL 850nm با قابلیت اطمینان بالا
Øاز مواد شیمیایی:
Øتشخیص دیجیتال مطابق با SFF-8436
Øمطابق با QSFP28 MSA
Øمحدوده دمای عملیاتی:0°C تا 70°C
Øمصرف برق < 2.5 وات
درخواست ها
Øمرکز داده
ØQDR در Infiniband
Øکانال فیبر
استاندارد
Øمطابق با IEEE 802.3 bm
Øمطابق با SFF-8436
Øمطابق با مقررات RoHS
مطلق حداکثر رتبه بندی
|
پارامتر |
نماد |
دقیقه ای |
-آره. |
مکس |
واحد |
یادداشت |
|
دمای ذخیره سازی |
ت |
-40 |
- |
85 |
oC |
|
|
رطوبت نسبی |
RH |
5 |
- |
95 |
% |
|
|
ولتاژ منبع برق |
VCC |
-0.3 |
- |
4 |
V |
|
|
ولتاژ ورودی سیگنال |
|
Vcc-03 |
- |
Vcc+03 |
V |
|
شرایط عملیاتی توصیه شده
|
پارامتر |
نماد |
دقیقه ای |
-آره. |
مکس |
واحد |
یادداشت |
|
دمای کار مورد استفاده |
پرونده |
0 |
- |
70 |
oC |
بدون جریان هوا |
|
ولتاژ منبع برق |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
جریان برق |
ICC |
- |
|
750 |
mA |
|
|
نرخ داده |
BR |
|
25.78125 |
|
گبت در ثانیه |
هر کانال |
|
فاصله انتقال |
TD |
|
- |
100 |
m |
OM3 صندوق های پولی |
مشخصات الکتریکی
|
پارامتر |
نماد |
دقیقه |
نوع |
مکس |
واحد |
N.. |
|
ولتاژ تغذیه |
Vcc |
3.14 |
3.3 |
3.46 |
V |
|
|
جریان عرضه |
Icc |
|
|
750 |
mA |
|
|
فرستنده |
||||||
|
مقاومت دیفرانسیل ورودی |
رين |
|
100 |
|
Ω |
1 |
|
سوئیچ ورودی دیفرانسیل داده |
وین، پی پی |
180 |
|
1000 |
mV |
|
|
تحمل ولتاژ ورودی یک طرفه |
VinT |
-0.3 |
|
4.0 |
V |
|
|
گیرنده |
||||||
|
سوئیچ خروجی دیفرانسیل داده |
ووت، پي پي |
300 |
|
850 |
mV |
2 |
|
ولتاژ خروجی یک طرفه |
|
-0.3 |
|
4.0 |
V |
|
يادداشت:
1.به طور مستقیم به پین ورودی داده TX متصل شده بعدش AC وصل شده
2.به 100 اوم اوم اختتام فرقی
ویژگی های نوری
|
پارامتر |
نماد |
دقیقه |
نوع |
مکس |
واحد |
N.. |
|
فرستنده |
||||||
|
طول موج مرکز |
λ0 |
840 |
|
860 |
nm |
|
|
متوسط قدرت پرتاب در هر خط |
|
- هشت تا4 |
|
2.4 |
دی بی ام |
|
|
عرض طیف (RMS) |
σ |
|
|
0.6 |
nm |
|
|
نسبت انقراض نوری |
اورژانس |
2 |
|
|
دی بی |
|
|
مجازات فرستنده و پراکندگی در هر خط |
TDP |
|
|
4.3 |
دی بی |
|
|
تحمل از دست دادن بازگشت نوری |
ORL |
|
|
12 |
دی بی |
|
|
ماسک چشم خروجی |
مطابق با IEEE 802.3bm |
|
||||
|
گیرنده |
||||||
|
طول موج گیرنده |
λin |
840 |
|
860 |
nm |
|
|
Rx حساسیت در هر مسیر |
RSENS |
|
|
- ده تا.3 |
دی بی ام |
1 |
|
قدرت اشباع ورودی (تولید بیش از حد) |
Psat |
2.4 |
|
|
دی بی ام |
|
|
بازتاب گیرنده |
ر |
|
|
-12 |
دی بی |
|
يادداشت:
1.اندازه گیری با PRBS 231-1 الگوی آزمایش، @25.78Gb/s، BER<10-12.
تخصیص پین
شکل 1---پین خارج از بلوک اتصال بر روی صفحه میزبان
|
پین |
نماد |
نام/وصف |
N.. |
|
1 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
1 |
|
2 |
Tx2n |
ورودی داده های معکوس فرستنده |
|
|
3 |
Tx2p |
خروجی داده های غیر معکوس فرستنده |
|
|
4 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
1 |
|
5 |
Tx4n |
ورودی داده های معکوس فرستنده |
|
|
6 |
Tx4p |
خروجی داده های غیر معکوس فرستنده |
|
|
7 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
1 |
|
8 |
ModSelL |
ماژول انتخاب |
|
|
9 |
دوباره تنظیم کنید |
تنظیم مجدد ماژول |
|
|
10 |
VccRx |
3گیرنده برق 3 ولت |
2 |
|
11 |
SCL |
ساعت رابط دو سیم |
|
|
12 |
SDA |
داده های رابط سریال دو سیم |
|
|
13 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
|
|
14 |
Rx3p |
خروجی داده های غیر معکوس گیرنده |
|
|
15 |
Rx3n |
خروجی داده های معکوس پذیر |
|
|
16 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
1 |
|
17 |
Rx1p |
خروجی داده های غیر معکوس گیرنده |
|
|
18 |
Rx1n |
خروجی داده های معکوس پذیر |
|
|
19 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
1 |
|
20 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
1 |
|
21 |
Rx2n |
خروجی داده های معکوس پذیر |
|
|
22 |
Rx2p |
خروجی داده های غیر معکوس گیرنده |
|
|
23 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
1 |
|
24 |
Rx4n |
خروجی داده های معکوس پذیر |
1 |
|
25 |
Rx4p |
خروجی داده های غیر معکوس گیرنده |
|
|
26 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
1 |
|
27 |
مدپرس |
ماژول موجود |
|
|
28 |
... |
قطع کن |
|
|
29 |
VccTx |
3فرستنده منبع برق 3 ولت |
2 |
|
30 |
Vcc1 |
3.3V منبع برق |
2 |
|
31 |
حالت LPMode |
حالت کم مصرف,وصل نشده |
|
|
32 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
1 |
|
33 |
Tx3p |
ورودی داده های غیر معکوس فرستنده |
|
|
34 |
T3n |
خروجی داده های معکوس فرستنده |
|
|
35 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
1 |
|
36 |
Tx1p |
ورودی داده های غیر معکوس فرستنده |
|
|
37 |
T1n |
خروجی داده های معکوس فرستنده |
|
|
38 |
GND |
زمین فرستنده (مشترک با زمین گیرنده) |
1 |
يادداشت:
1.GND نمادی برای سیگنال و منبع (قدرت) است که برای ماژول های QSFP28 رایج است. همه آنها در ماژول QSFP28 رایج هستند و تمام ولتاژ های ماژول به این پتانسیل اشاره دارند مگر اینکه در غیر این صورت ذکر شود.به طور مستقیم به سیگنال صفحه میزبان متصل کنید..
2.VccRx، Vcc1 و VccTx منبع دریافت و انتقال قدرت هستند و باید همزمان استفاده شوند. فیلتر کردن منبع تغذیه مورد توصیه در زیر نشان داده شده است. Vcc Rx،Vcc1 و Vcc Tx ممکن است در داخل ماژول گیرنده QSFP28 در هر ترکیب متصل شوند.هرکدام از پین های اتصال برای حداکثر جریان 500mA نامگذاری شده اند.
توابع تشخیصی دیجیتال
TKQS28-100G-SR4 پشتیبانی از پروتکل ارتباطات سریالی دو سیمه ای که در QSFP28 MSA تعریف شده است.wاجازه می دهد تا در زمان واقعی به پارامترهای عملیاتی زیر دسترسی داشته باشید
Ÿدمای گیرنده
Ÿجریان انحراف لیزر
Ÿقدرت نوری منتقل شده
Ÿقدرت نوری دریافت شده
Ÿولتاژ تغذیه گیرنده
همچنین یک سیستم پیچیده از آژیرهای هشدار و هشدار را فراهم می کند، که می تواند برای هشدار دادن به کاربران نهایی استفاده شود، زمانی که پارامترهای عملیاتی خاص در خارج از محدوده عادی کارخانه تنظیم شده است.
اطلاعات عملیاتی و تشخیصی توسط یک کنترلگر گیرنده دیجیتال تشخیصی در داخل گیرنده نظارت و گزارش می شود که از طریق رابط سریال 2 سیم دسترسی دارد. هنگامی که پروتکل سریال فعال می شود، سیگنال ساعت سریالی (پین SCL) توسط میزبان تولید می شود. حاشیه مثبت داده ها را درQSFP28فرستنده به اون بخش هاي نقشه ي حافظه اش که محافظت از نوشتن ندارند.
حاشیه منفی ساعت داده ها را ازQSFP28فرستنده سیگنال داده های سریال (SDA pin) برای انتقال داده های سریال دو جهت است. میزبان از SDA در ارتباط با SCL برای نشان دادن شروع و پایان فعال سازی پروتکل سریال استفاده می کند. این حافظه ها به صورت یک سری از کلمات داده 8 بیتی سازماندهی شده اند که می توانند به صورت جداگانه یا به صورت متوالی خطاب شوند. رابط سریال 2 سیم دسترسی متوالی یا تصادفی به پارامترهای 8 بیتی را فراهم می کند که از 00h تا حداکثر آدرس حافظه آدرس می شوند.
این بند نقشه حافظه را برای گیرنده QSFP28 که برای شناسایی سریال، نظارت دیجیتال و برخی از توابع کنترل استفاده می شود تعریف می کند. رابط برای همه دستگاه های QSFP28 اجباری است.نقشه حافظه تغییر کرده است به منظور جای 4 کانال نوری و محدود کردن فضای حافظه مورد نیاز.ساختار حافظه درشکل 2 - نقشه حافظه QSFP28فضای حافظه به یک فضای آدرس 128 بایت پایین تر و چندین صفحه فضای آدرس بالا ترتیب داده شده است. این ساختار دسترسی به آدرس های صفحه پایین را در زمان مناسب فراهم می کند.علامت ها و مانیتورها را قطع کنید. ورودی های مهم زمان کمتر، به عنوان مثال اطلاعات شناسه سریال و تنظیمات آستانه، با عملکرد انتخاب صفحه در دسترس هستند.ساختار همچنین ارائه می دهد گسترش آدرس با اضافه کردن صفحات اضافی بالا به عنوان مورد نیازبه عنوان مثال، درشکل 2صفحات بالای 01 و 02 اختیاری هستند. صفحه بالای 01 امکان اجرای جدول انتخاب برنامه را فراهم می کند و صفحه بالای 02 فضای خواندن / نوشتن کاربر را فراهم می کند.صفحه پایین و صفحه بالا 00 و 03 همیشه اجرا می شوند. آدرس رابط استفاده شده A0xh است و عمدتا برای داده های انتقادی مانند دستکاری وقفه دربه منظور فعال کردن یک "یک بار خواندن" برای تمام داده های مربوط به یک وضعیت قطع. در صورت تایید، میزبان می تواند میدان پرچم را برای تعیین کانال و نوع پرچم انجام شده بخواند.
برای اطلاعات دقیق تر از جمله تعریف های نقشه حافظه، لطفا بهQSFP28مشخصات MSA.
شکل 2️نقشه حافظه QSFP28
نقشه حافظه پایین
128 بایت پایین تر از فضای آدرس اتوبوس سریال 2 سیم، ببینیدجدول 1برای دسترسی به انواع
اندازه گیری و عملکردهای تشخیصی، مجموعه ای از عملکردهای کنترل و یک وسیله برای انتخاب کدام یک از صفحه های نقشه ی حافظه ی بالا در خواندن های بعدی به آن دسترسی پیدا می کنند. این بخش از فضای آدرس همیشه به طور مستقیم قابل دسترسی است و بنابراین برای عملکردهای نظارت و کنترل انتخاب می شود که ممکن است نیاز به تکرار داشته باشد به آن دسترسی داشته باشید.iمیدان دانتیفیکر با صفحه 00h باایت 128 یکسان است.
جدول 1️نقشه حافظه پایین
|
آدرس بایت آدرس بایت آدرس بایت |
توضیحات |
نوع |
|
0 |
شناسه (۱ بایت) |
فقط برای خواندن |
|
1-2 |
وضعیت (2 بایت) |
فقط برای خواندن |
|
3 تا 21 |
نشانه های قطع شده (19 بایت) |
فقط برای خواندن |
|
22 تا 33 |
مانیتورهای ماژول (12 بایت) |
فقط برای خواندن |
|
34 تا 81 |
مانیتورهای کانال (48 بایت) |
فقط برای خواندن |
|
82 تا 85 |
رزرو شده (4 بایت) |
فقط برای خواندن |
|
86 تا 97 |
کنترل (12 بایت) |
خواندن / نوشتن |
|
98 تا 99 |
رزرو شده (2 بایت) |
خواندن / نوشتن |
|
100 تا 106 |
ماژول و ماسک کانال (7 بایت) |
خواندن / نوشتن |
|
107-118 |
رزرو شده (12 بایت) |
خواندن / نوشتن |
|
119 تا 122 |
منطقه ورودی تغییر رمز عبور (اختیاری) (4 بایت) |
خواندن / نوشتن |
|
۱۲۳ تا ۱۲۶ |
منطقه ورودی رمز عبور (اختیاری) (4 بایت) |
خواندن / نوشتن |
|
127 |
صفحه بایت را انتخاب کنید |
خواندن / نوشتن |
بیت های شاخص وضعیت
شاخص های وضعیت در جدول 2 تعریف شده است.
جدول 2️شاخص های وضعیت
|
بایت |
يه ذره |
نام |
توضیحات |
|
1 |
همه |
محرمانه |
|
|
2 |
7 |
محرمانه |
|
|
|
6 |
محرمانه |
|
|
|
5 |
محرمانه |
|
|
|
4 |
محرمانه |
|
|
|
3 |
محرمانه |
|
|
|
2 |
محرمانه |
|
|
|
1 |
... |
حالت دیجیتال پین خروجی قطع IntL. |
|
|
0 |
داده_نه_آماده |
نشان می دهد که گیرنده هنوز به قدرت نرسیده است و داده های مانیتور آماده نیستند. بیت تا زمانی که داده ها آماده خواندن باشند بالا باقی می ماند که در آن زمان دستگاه بیت را پایین قرار می دهد. |
نشانه های قطع شده
بخشی از نقشه حافظه (بایت 3 تا 21) ، یک میدان پرچم را تشکیل می دهد. در این زمینه، وضعیت شکست LOS و Tx و همچنین آلارم ها و هشدارها برای موارد مختلف نظارت شده گزارش می شود.برای عملکرد عادی و حالت پیش فرضبرای شرایط تعریف شده از LOS، Tx Fault، ماژول و کانال هشدارها و هشدارها، بیت مناسب تنظیم می شود، مقدار = 1b.بیت ها تا زمانی که با یک عملیات خواندن که شامل بیت تحت تاثیر است یا با پین ResetL تنظیم مجدد شود، تنظیم شده اندبرچسب های قطع وضعیت کانال درجدول 3
جدول 3 ️ وضعیت کانال و پرچم های قطع
|
بایت |
يه ذره |
نام |
توضیحات |
|
3 |
7 |
L-Tx4 LOS |
شاخص TX LOS قفل شده، کانال 4 (نه پشتیبانی) |
|
|
6 |
L-Tx3 LOS |
شاخص TX LOS قفل شده، کانال 3 (نه پشتیبانی) |
|
|
5 |
L-Tx2 LOS |
شاخص TX LOS قفل شده، کانال 2 (نه پشتیبانی) |
|
|
4 |
L-Tx1 LOS |
شاخص TX LOS قفل شده، کانال 1 (نه پشتیبانی) |
|
|
3 |
L-Rx4 LOS |
شاخص RX LOS قفل شده، کانال 4 |
|
|
2 |
L-Rx3 LOS |
شاخص RX LOS قفل شده، کانال 3 |
|
|
1 |
L-Rx2 LOS |
شاخص RX LOS قفل شده، کانال 2 |
|
|
0 |
L-Rx1 LOS |
شاخص RX LOS قفل شده، کانال 1 |
|
4 |
7-4 |
محرمانه |
|
|
|
3 |
خطای L-Tx4 |
نشانگر خطای TX قفل شده، کانال 4 |
|
|
2 |
خطای L-Tx3 |
نشانگر خطای TX قفل شده، کانال 3 |
|
|
1 |
خطای L-Tx2 |
نشانگر خطای TX قفل شده، کانال 2 |
|
|
0 |
خطای L-Tx1 |
نشانگر خطای TX قفل شده، کانال 1 |
|
5 |
همه |
محرمانه |
|
علامت های وقفه مانیتور ماژول در جدول 4 تعریف شده است.
جدول 4️نشانه های قطع ماژول مانیتور
|
بایت |
يه ذره |
نام |
توضیحات |
|
6 |
7 |
زنگ بلند L-Temp |
آژیر دمای بالا |
|
|
6 |
آژیر کم سرعت |
آژیر دمای پایین قفل شده |
|
|
5 |
هشدار بالا در زمان L |
هشدار درجه حرارت بالا با قفل |
|
|
4 |
هشدار کم زمان |
هشدار دمای پایین قفل شده |
|
|
3-0 |
محرمانه |
|
|
7 |
7 |
هشدار بالا L-Vcc |
آژیر ولتاژ بالا |
|
|
6 |
آژیر کم خطر L-Vcc |
آژیر ولتاژ پایین |
|
|
5 |
هشدار بالا L-Vcc |
هشدار ولتاژ بالا |
|
|
4 |
هشدار کم L-Vcc |
هشدار ولتاژ کم برق |
|
|
3-0 |
محرمانه |
|
|
8 |
همه |
محرمانه |
|
نشانه های قطع مانیتور کانال در جدول 5 تعریف شده است.
جدول 5️علامت های قطع کانال
|
بایت |
يه ذره |
نام |
توضیحات |
|
9 |
7 |
L-Rx1 آلارم قدرت بالا |
آلارم قدرت بالا RX قفل شده، کانال 1 |
|
|
6 |
آژیر کم قدرت L-Rx1 |
آلارم کم مصرف RX، کانال 1 |
|
|
5 |
L-Rx1 هشدار قدرت بالا |
هشدار قدرت بالا RX قفل شده، کانال 1 |
|
|
4 |
هشدار کم قدرت L-Rx1 |
هشدار کم قدرت RX، کانال 1 |
|
|
3 |
آژیر قدرت بالا L-Rx2 |
آلارم قدرت بالا RX قفل شده، کانال 2 |
|
|
2 |
آژیر کم قدرت L-Rx2 |
آلارم کم مصرف RX، کانال 2 |
|
|
1 |
L-Rx2 قدرت بالا هشدار |
هشدار قدرت بالا RX قفل شده، کانال 2 |
|
|
0 |
هشدار کم قدرت L-Rx2 |
هشدار کم قدرت RX، کانال 2 |
|
10 |
7 |
آژیر قدرت بالا L-Rx3 |
آلارم قدرت بالا RX، کانال 3 |
|
|
6 |
آژیر کم قدرت L-Rx3 |
آلارم کم مصرف RX، کانال 3 |
|
|
5 |
L-Rx3 هشدار قدرت بالا |
هشدار قدرت RX بالا، کانال 3 |
|
|
4 |
هشدار کم قدرت L-Rx3 |
هشدار کم قدرت RX، کانال 3 |
|
|
3 |
آژیر قدرت بالا L-Rx4 |
آلارم قدرت بالا RX، کانال 4 |
|
|
2 |
آژیر کم قدرت L-Rx4 |
آلارم کم مصرف RX، کانال 4 |
|
|
1 |
L-Rx4 هشدار قدرت بالا |
هشدار قدرت RX بالا، کانال 4 |
|
|
0 |
L-Rx4 هشدار کم قدرت |
هشدار کم قدرت RX، کانال 4 |
|
11 |
7 |
آژیر بالا L-Tx1 |
آلارم تعصب TX بالا، کانال 1 |
|
|
6 |
هشدار کم تعصب L-Tx1 |
آلارم انحراف کم TX قفل شده، کانال 1 |
|
|
5 |
L-Tx1 پیش بینی هشدار بالا |
هشدار انحراف TX بالا، کانال 1 |
|
|
4 |
هشدار کم تعصب L-Tx1 |
هشدار انحراف کم TX، کانال 1 |
|
|
3 |
آژیر بالا L-Tx2 Bias |
آلارم تعصب TX بالا، کانال 2 |
|
|
2 |
هشدار کم تعصب L-Tx2 |
آلارم انحراف کم TX قفل شده، کانال 2 |
|
|
1 |
L-Tx2 پیش بینی هشدار بالا |
هشدار انحراف TX بالا، کانال 2 |
|
|
0 |
هشدار کم تعصب L-Tx2 |
هشدار انحراف کم TX قفل شده، کانال 2 |
|
12 |
7 |
آژیر بالا L-Tx3 |
آلارم تعصب TX بالا، کانال 3 |
|
|
6 |
هشدار کم تعصب L-Tx3 |
آلارم انحراف کم TX قفل شده، کانال 3 |
|
|
5 |
L-Tx3 پیش بینی هشدار بالا |
هشدار انحراف TX بالا، کانال 3 |
|
|
4 |
هشدار کم تعصب L-Tx3 |
هشدار انحراف کم TX، کانال 3 |
|
|
3 |
آژیر بالا L-Tx4 Bias |
آلارم تعصب TX بالا، کانال 4 |
|
|
2 |
هشدار کم تعصب L-Tx4 |
آلارم انحراف کم TX قفل شده، کانال 4 |
|
|
1 |
L-Tx4 پیش بینی هشدار بالا |
هشدار تعصب TX بالا، کانال 4 |
|
|
0 |
هشدار کم تعصب L-Tx4 |
هشدار انحراف کم TX قفل شده، کانال 4 |
|
13 |
7 |
آژیر قدرت بالا L-Tx1 |
آلارم قدرت بالا TX، کانال 1 |
|
|
6 |
آژیر کم قدرت L-Tx1 |
آلارم برق کم TX، کانال 1 |
|
|
5 |
L-Tx1 هشدار قدرت بالا |
هشدار قدرت TX بالا، کانال 1 |
|
|
4 |
هشدار کم قدرت L-Tx1 |
اخطار برق کم TX قفل شده، کانال 1 |
|
|
3 |
آژیر قدرت بالا L-Tx2 |
آلارم برق TX بالا، کانال 2 |
|
|
2 |
آژیر کم قدرت L-Tx2 |
آلارم برق کم TX، کانال 2 |
|
|
1 |
L-Tx2 قدرت بالا هشدار |
هشدار قدرت TX بالا، کانال 2 |
|
|
0 |
هشدار کم قدرت L-Tx2 |
اخطار برق کم TX، کانال 2 |
|
14 |
7 |
آژیر قدرت بالا L-Tx3 |
آلارم قدرت TX بالا، کانال 3 |
|
|
6 |
آژیر کم قدرت L-Tx3 |
آلارم برق کم TX، کانال 3 |
|
|
5 |
L-Tx31 هشدار قدرت بالا |
هشدار قدرت TX بالا، کانال 3 |
|
|
4 |
هشدار کم قدرت L-Tx3 |
هشدار برق کم TX، کانال 3 |
|
|
3 |
آژیر قدرت بالا L-Tx4 |
آلارم برق TX بالا، کانال 4 |
|
|
2 |
آژیر کم قدرت L-Tx4 |
آلارم برق کم TX، کانال 4 |
|
|
1 |
L-Tx4 قدرت بالا هشدار |
هشدار قدرت TX بالا، کانال 4 |
|
|
0 |
هشدار کم قدرت L-Tx4 |
هشدار برق کم TX، کانال 4 |
|
15 تا 16 |
همه |
محرمانه |
پرچم های نظارت بر کانال رزرو شده، مجموعه 4 |
|
17 تا 18 |
همه |
محرمانه |
پرچم های نظارت بر کانال رزرو شده، مجموعه 5 |
|
19 تا 20 |
همه |
محرمانه |
پرچم های نظارت بر کانال رزرو شده، مجموعه 6 |
|
21 |
همه |
محرمانه |
|
مانیتورهای ماژول
نظارت در زمان واقعی برای ماژول QSFP28 شامل دمای گیرنده، ولتاژ تغذیه گیرنده و نظارت برای هر کانال ارسال و دریافت است.پارامترهای اندازه گیری شده در میدان های داده 16 بیتی گزارش می شوند.، یعنی، دو بایت متصل. این در نشان داده شده استجدول 6
جدول 6️مقادیر نظارت بر ماژول
|
بایت |
يه ذره |
نام |
توضیحات |
|
22 |
همه |
درجه حرارت MSB |
دمای اندازه گیری شده در داخل ماژول |
|
23 |
همه |
دمای LSB |
|
|
24 تا 25 |
همه |
محرمانه |
|
|
26 |
همه |
ولتاژ تغذیه MSB |
ولتاژ تغذیه ماژول در داخل اندازه گیری شده |
|
27 |
همه |
ولتاژ تغذیه LSB |
|
|
28 تا 33 |
همه |
محرمانه |
|
نظارت بر کانال
نظارت بر کانال در زمان واقعی برای هر کانال ارسال و دریافت است و شامل قدرت ورودی نوری است,جریان انحراف Tx و قدرت خروجی Tx. اندازه گیری ها بر روی دمای عملیاتی و ولتاژ مشخص شده توسط فروشنده کالیبراسیون می شوند و باید همانطور که در زیر تعریف شده است تفسیر شوند.ارزش های آژیر هشدار و آستانه هشدار باید به همان روشی که داده های 16 بیتی در زمان واقعی تفسیر می شوند، تفسیر شوند.جدول ۷، نظارت بر کانال را تعریف می کند..
جدول 7️مقادیر نظارت بر کانال
|
بایت |
يه ذره |
نام |
توضیحات |
|
34 |
همه |
Rx1 Power MSB |
قدرت ورودی RX اندازه گیری شده داخلی، کانال 1 |
|
35 |
همه |
Rx1 قدرت LSB |
|
|
36 |
همه |
Rx2 قدرت MSB |
قدرت ورودی RX اندازه گیری شده داخلی، کانال 2 |
|
37 |
همه |
Rx2 قدرت LSB |
|
|
38 |
همه |
Rx3 Power MSB |
قدرت ورودی RX اندازه گیری شده داخلی، کانال 3 |
|
39 |
همه |
Rx3 قدرت LSB |
|
|
40 |
همه |
Rx4 Power MSB |
قدرت ورودی RX اندازه گیری شده داخلی، کانال 4 |
|
41 |
همه |
Rx4 قدرت LSB |
|
|
42 |
همه |
Tx1 Bias MSB |
تعصب TX اندازه گیری داخلی، کانال 1 |
|
43 |
همه |
Tx1 Bias LSB |
|
|
44 |
همه |
Tx2 Bias MSB |
تعصب TX اندازه گیری داخلی، کانال 2 |
|
45 |
همه |
Tx2 Bias LSB |
|
|
46 |
همه |
Tx3 Bias MSB |
تعصب TX اندازه گیری داخلی، کانال 3 |
|
47 |
همه |
Tx3 Bias LSB |
|
|
48 |
همه |
Tx4 Bias MSB |
تعصب TX اندازه گیری داخلی، کانال 4 |
|
49 |
همه |
Tx4 Bias LSB |
|
|
50 |
همه |
Tx1 پاور MSB |
قدرت خروجی TX اندازه گیری شده داخلی، کانال 1 |
|
51 |
همه |
Tx1 قدرت LSB |
|
|
52 |
همه |
Tx2 پاور MSB |
قدرت خروجی TX اندازه گیری شده داخلی، کانال 2 |
|
53 |
همه |
Tx2 قدرت LSB |
|
|
54 |
همه |
Tx3 پاور MSB |
قدرت خروجی TX اندازه گیری شده داخلی، کانال 3 |
|
55 |
همه |
Tx3 قدرت LSB |
|
|
56 |
همه |
Tx4 پاور MSB |
قدرت خروجی TX اندازه گیری شده داخلی، کانال 4 |
|
57 |
همه |
Tx4 پاور LSB |
|
|
58 تا 65 |
|
|
مجموعه مانیتور کانال 4 |
|
66 تا 73 |
|
|
مجموعه مانیتور کانال ذخیره شده 5 |
|
74 تا 81 |
|
|
مجموعه مانیتور کانال رزرو 6 |
بایت های کنترل
بیت های کنترل در جدول 8 تعریف شده اند..
جدول 8️بایت های کنترل
|
بایت |
يه ذره |
نام |
توضیحات |
|
86 |
7-4 |
محرمانه |
|
|
|
3 |
Tx4_Disable |
بیت خواندن / نوشتن که اجازه غیرفعال سازی نرم افزار فرستنده را می دهد |
|
|
2 |
Tx3_Disable |
بیت خواندن / نوشتن که اجازه غیرفعال سازی نرم افزار فرستنده را می دهد |
|
|
1 |
Tx2_Disable |
بیت خواندن / نوشتن که اجازه غیرفعال سازی نرم افزار فرستنده را می دهد |
|
|
0 |
Tx1_Disable |
بیت خواندن / نوشتن که اجازه غیرفعال سازی نرم افزار فرستنده را می دهد |
|
87 |
7 |
Rx4_Rate_Select |
ريت نرم افزار انتخاب، کانال Rx 4 msb |
|
|
6 |
Rx4_Rate_Select |
نرم افزار نرخ انتخاب، کانال Rx 4 lsb |
|
|
5 |
Rx3_Rate_Select |
ريت نرم افزار انتخاب، کانال Rx 3 msb |
|
|
4 |
Rx3_Rate_Select |
نرم افزار نرخ انتخاب، کانال Rx 3 lsb |
|
|
3 |
Rx2_Rate_Select |
نرم افزار Rate Select، کانال Rx 2 msb |
|
|
2 |
Rx2_Rate_Select |
نرم افزار نرخ انتخاب، کانال Rx 2 lsb |
|
|
1 |
Rx1_Rate_Select |
نرخ نرم افزار انتخاب، کانال Rx 1 msb |
|
|
0 |
Rx1_Rate_Select |
نرم افزار نرخ انتخاب، کانال Rx 1 lsb |
|
88 |
7 |
Tx4_Rate_Select |
نرم افزار Rate Select، کانال Tx 4 msb (نه پشتیبانی) |
|
|
6 |
Tx4_Rate_Select |
نرم افزار نرخ انتخاب، Tx کانال 4 lsb (نه پشتیبانی) |
|
|
5 |
Tx3_Rate_Select |
نرم افزار Rate Select، کانال Tx 3 msb (نه پشتیبانی) |
|
|
4 |
Tx3_Rate_Select |
نرم افزار Rate Select، کانال Tx 3 lsb (نه پشتیبانی) |
|
|
3 |
Tx2_Rate_Select |
نرم افزار Rate Select، کانال Tx 2 msb (نه پشتیبانی) |
|
|
2 |
Tx2_Rate_Select |
نرم افزار Rate Select، کانال Tx 2 lsb ( پشتیبانی نمی شود) |
|
|
1 |
Tx1_Rate_Select |
نرخ نرم افزار انتخاب، کانال Tx 1 msb ( پشتیبانی نمی شود) |
|
|
0 |
Tx1_Rate_Select |
نرم افزار Rate Select، کانال Tx 1 lsb ( پشتیبانی نمی شود) |
|
89 |
همه |
Rx4_Application_Select |
برنامه نرم افزاری انتخاب بر اساس SFF-8079، Rx کانال 4 |
|
90 |
همه |
Rx3_Application_Select |
برنامه نرم افزاری انتخاب بر اساس SFF-8079، Rx کانال 3 |
|
91 |
همه |
Rx2_Application_Select |
برنامه نرم افزاری انتخاب بر اساس SFF-8079، Rx کانال 2 |
|
92 |
همه |
Rx1_Application_Select |
برنامه نرم افزاری انتخاب بر اساس SFF-8079، Rx کانال 1 |
|
93 |
2-7 |
محرمانه |
|
|
|
1 |
پاور_ست |
قدرت به حالت کم مصرف تنظیم شده است |
|
|
0 |
پاور_اوور-ریید |
لغو سیگنال LPMode تنظیم حالت قدرت با نرم افزار |
|
94 |
همه |
Tx4_Application_Select |
برنامه نرم افزاری انتخاب بر اساس SFF-8079، کانال 4 Tx ( پشتیبانی نمی شود) |
|
95 |
همه |
Tx3_Application_Select |
برنامه نرم افزاری انتخاب بر اساس SFF-8079، Tx کانال 3 (نه پشتیبانی) |
|
96 |
همه |
Tx2_Application_Select |
برنامه نرم افزاری انتخاب بر اساس SFF-8079، کانال Tx 2 ( پشتیبانی نمی شود) |
|
97 |
همه |
Tx1_Application_Select |
برنامه نرم افزاری انتخاب بر اساس SFF-8079، کانال Tx 1 ( پشتیبانی نمی شود) |
|
98 تا 99 |
همه |
محرمانه |
|
میزبان - بلوک رابط گیرنده
ابعاد طرح
ابعاد طرح
|
ویژگی |
مرجع |
عملکرد |
|
تخلیه الکترواستاتیک (ESD) |
IEC/EN 61000-4-2 |
سازگار با استانداردها |
|
تداخل الکترومغناطیسی (EMI) |
FCC Part 15 کلاس B EN 55022 کلاس B (CISPR 22A) |
سازگار با استانداردها |
|
ایمنی چشم لیزر |
FDA 21CFR104010، 1040.11 IEC/EN 60825-1، 2 |
محصولات لیزری کلاس 1 |
|
شناخت اجزای |
IEC/EN 60950, UL |
سازگار با استانداردها |
|
ROHS |
2002/95/EC |
سازگار با استانداردها |
|
EMC |
EN61000-3 |
سازگار با استانداردها |
