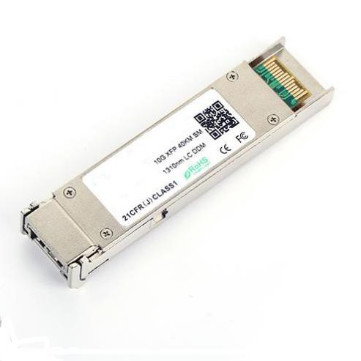

گیرنده نوری XFP 10Gbps 1310nm برای فاصله انتقال 40KM در محور آهسته یا سریع
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | XFP-TK1392-LC40 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
|
اطلاعات تکمیلی |
|||
| نسبت: | 50/50 | طول موج مرکز: | 1450 نانومتر |
|---|---|---|---|
| از دست دادن ورودی: | ≤0.3dB | وزن بسته بندی: | 10 گرم |
| نوع بسته بندی: | فیبر لخت، لوله شل 900 میلی متر، کابل 2 میلی متر | طول موج: | 1310 نانومتر |
| تراز محوری: | محور آهسته یا محور سریع | محدوده طول موج: | 1310 نانومتر، 1550 نانومتر |
| درخواست: | سیستم های ارتباط نوری | نسبت تقسیم کننده: | 98/2 |
| دمای ذخیره سازی: | -40 ~ 85+ | شماره پورت: | 1x2 |
| طول فیبر: | 1 متر | فیبر: | فیبر 980nm PM Corning |
| ظرفیت انتقال نیرو: | قدرت بالا | ||
| برجسته کردن: | فرستنده نوری 40KM XFP,فرستنده نوری 1310nm XFP,فرستنده نوری XFP 10Gbps,1310nm XFP Optical Transceiver,10Gbps XFP Optical Transceiver |
||
توضیحات محصول
-
گیرنده های TAKFLY XFP-TK1392-LC40 Small Form Factor 10G (XFP) با مشخصات فعلی XFP Multi-Source Agreement (MSA) مطابقت دارند.آنها مطابق با 10-Gigabit Ethernet10GBASE-LR/LW بر اساس IEEE 802 هستند..3ae و 10G Fiber Channel. عملکردهای تشخیصی دیجیتال از طریق یک رابط سریالی 2 سیم، همانطور که در XFP MSA مشخص شده است، در دسترس است.گیرنده مطابق با RoHS و بدون سرب بر اساس دستورالعمل 2002/95/EC است3.
ویژگی ها
- زیربنای XFP قابل وصل کردن گرم
- پشتیبانی از نرخ بیت 9.95Gb / s تا 11.3Gb / s
- حالت XFI Loopback
- مطابقت با RoHS-6 (بدون سرب)
- از بین رفتن قدرت <1.5W
- محدوده دمای قاب: -5°C تا 70°C
- حداکثر طول پیوند 20 کیلومتر
- لیزر DFB 1310nm بدون خنک شدن
- کانکتور LC Full Duplex
- نیازی به ساعت مرجع نیست
- عملکردهای تشخیصی دیجیتال داخلی
-
مکانیسم آزادسازی ضمانت استاندارد
درخواست ها
- 10GBASE-LR/LW 10G اترنت
- کانال فیبر 10G
- SONET OC-192 SR-1 SDH STM I-64
مطلق حداکثر رتبه بندی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| حداکثر ولتاژ تغذیه | Vcc3 | -0.5 | 4.0 | V | |
| دمای ذخیره سازی | TS | -40 | 85 | °C | |
| دمای کار مورد استفاده | Tمورد | -5 | 70 | °C |
برق ویژگی ها(TOP = -5 تا 70°C، VCC3 = 3.13 تا 3.45 ولت)
| پارامتر | نماد | دقیقه | نوع | مکس | واحد | داور |
| ولتاژ برق #2 | Vcc3 | 3.13 | 3.45 | V | ||
| برق برق برق برق برق | Icc3 | 450 | mA | |||
|
قدرت کل ماژول |
P |
1.5 | W | 1 | ||
| فرستنده | ||||||
| مقاومت دیفرانسیل ورودی | رين | 100 | Ω | 2 | ||
|
سوئیچ ورودی دیفرانسیل داده |
وین، پی پی | 120 | 820 | mV | ||
| ولتاژ غیرفعال را انتقال دهید | بیماری زایمان | 2.0 | Vcc | V | 3 | |
| ولتاژ فعال کننده را انتقال دهید | VEN |
GND |
GND + 0.8 |
V | ||
| ارسال غیرفعال کردن زمان تایید | 10 | ما | ||||
| گیرنده | ||||||
|
سوئیچ خروجی دیفرانسیل داده |
ووت، پي پي | 340 | 650 | 850 | mV | 4 |
| زمان افزایش خروجی داده | tr | 38 | ps | 5 | ||
| زمان سقوط خروجی داده | tf | 38 | ps | 5 | ||
| خطا از دست دادن | خطای VLOS | Vcc ۰5 | VccHOST | V | 6 | |
| لوس نرمال | استاندارد VLOS |
GND |
GND+05 |
V | 6 | |
| رد منبع برق | PSR | 7 |
يادداشت:
- حداکثر مقدار کل قدرت در سراسر محدوده دمای و ولتاژ مشخص می شود.
- بعد از اتصال داخلي AC
- یا مدار باز.
- به 100 آمم فرقي پايان دادن
- اينها مقادیر 20 تا 80 درصد بدون فيلتر هستند
- از دست دادن سیگنال یک کلکتور باز است که با مقاومت 4.7k ≈ 10kohm به 3.15 ≈ 3.6V کشیده می شود. منطق 0 نشان دهنده عملکرد عادی است؛ منطق 1 نشان می دهد که هیچ سیگنال تشخیص داده نشده است.
- طبق بخش 27.1در مشخصات XFP MSA1.
ویژگی های نوری(TOP = -5 تا 70°C، VCC3 = 3.13 تا 3.45 ولت)
| پارامتر | نماد | دقیقه ای | نوع | مکس | واحد | داور | |
|
متوسط قدرت نوری |
P |
0 |
3 |
دی بی ام |
|||
|
طول موج نوری |
λ |
1290 | 1310 | 1330 |
nm |
||
|
نسبت سرکوب حالت جانبی |
SSRmin |
30 |
دی بی |
||||
|
نسبت انقراض نوری |
اورژانس |
4 |
دی بی |
||||
|
مجازات فرستنده و پراکندگی |
TDP |
2 |
دی بی |
||||
|
متوسط قدرت پرتاب فرستنده |
P |
-30 |
دی بی ام |
||||
|
Tx Jitter |
تکس |
بر اساس الزامات 802.3ae |
|||||
|
شدت نسبی سر و صدا |
RIN |
-130 |
dB/Hz |
||||
| پارامتر | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت |
|
حساسیت گیرنده |
RSENS |
-16 | دی بی ام | 1 | ||
|
قدرت اشباع ورودی (تولید بیش از حد) |
Psat |
-6 | دی بی ام | |||
|
محدوده طول موج |
λC |
1270 | 1610 | nm | ||
|
بازتاب گیرنده |
rrx |
-27 | دی بی | |||
|
در مورد موارد زیر به شرح زیر است: |
LOS |
-۱۸ | دی بی ام | |||
| LOS ادعا کرد |
LOS |
-25 | دی بی ام | |||
|
هیسترسیس LOS |
0.5 | 4 | دی بی |
يادداشت:
اندازه گیری با بدترین ER؛ BER<10-12@ 10.3Gbps، 2311 PRBS
تخصیص پین
مشخصات عمومی
توابع تشخیصی دیجیتال
همانطور که توسط XFP MSA تعریف شده است1، فرستنده های XFP عملکردهای تشخیصی دیجیتال را از طریق یک رابط سریالی 2 سیم ارائه می دهند که دسترسی به زمان واقعی به پارامترهای عملیاتی زیر را امکان پذیر می کند:
- دمای گیرنده
- جریان انحراف لیزر
- قدرت نوری منتقل شده
- قدرت نوری دریافت شده
- ولتاژ تغذیه گیرنده
همچنین یک سیستم پیچیده از آژیرهای هشدار و هشدار را فراهم می کند، که می تواند برای هشدار دادن به کاربران نهایی استفاده شود، زمانی که پارامترهای عملیاتی خاص در خارج از محدوده عادی کارخانه تنظیم شده است.
اطلاعات عملیاتی و تشخیصی توسط یک کنترل کننده دیجیتال دیگنوستیک ترانسسیور (DDTC) در داخل ترانسسیور نظارت و گزارش می شود.که از طریق رابط سریال دو سیم دسترسی داردهنگامی که پروتکل سریال فعال می شود، سیگنال ساعت سریالی (پین SCL) توسط میزبان تولید می شود.حاشیه مثبت ساعت داده ها را به گیرنده XFP به آن بخش های نقشه حافظه خود که محافظت از نوشتن نیستند. لبه منفی ساعت داده ها را از گیرنده XFP می گیرد. سیگنال داده سریالی (SDA pin) برای انتقال داده های سریالی دو جهت است.میزبان از SDA در ارتباط با SCL برای نشان دادن شروع و پایان فعال سازی پروتکل سریال استفاده می کندحافظه ها به صورت یک سری از کلمات داده 8 بیتی سازماندهی می شوند که می توانند به صورت جداگانه یا متوالی خطاب شوند.رابط سریال 2 سیم دسترسی متوالی یا تصادفی به پارامترهای 8 بیتی را فراهم می کند، از 000h به حداکثر آدرس حافظه ارسال می شود.
مشخصات مکانیکی
گیرنده های TAKFLY XFP با ابعاد تعریف شده توسط توافقنامه چند منبع XFP (MSA) مطابقت دارند.
گیرنده XFP (بعد ها در میلی متر است)
طرح PCB و توصیه های بیزل
طرح مکانیکی هیئت مدیره XFP (بعد ها در میلی متر)
XFP جزئیات میزبانی هیئت مدیره طرح مکانیکی (بعد ها در میلی متر)
انطباق قانونی
