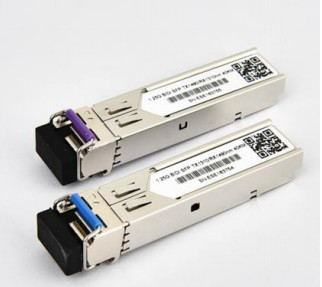

1.25Gbps SFP Transceiver دو جهت، 40KM Reach Tx1310nm/Rx1490nm
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | TK-Bxx92-3LCD20 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
|
اطلاعات تکمیلی |
|||
| نسبت: | 50/50 | طول موج مرکز: | 1450 نانومتر |
|---|---|---|---|
| از دست دادن ورودی: | ≤0.3dB | وزن بسته بندی: | 10 گرم |
| نوع بسته بندی: | فیبر لخت، لوله شل 900 میلی متر، کابل 2 میلی متر | طول موج: | 1310 نانومتر |
| تراز محوری: | محور آهسته یا محور سریع | محدوده طول موج: | 1310 نانومتر، 1550 نانومتر |
| درخواست: | سیستم های ارتباط نوری | نسبت تقسیم کننده: | 98/2 |
| دمای ذخیره سازی: | -40 ~ 85+ | شماره پورت: | 1x2 |
| طول فیبر: | 1 متر | فیبر: | فیبر 980nm PM Corning |
| ظرفیت انتقال نیرو: | قدرت بالا | ||
| برجسته کردن: | فرستنده دو طرفه SFP 40KM Reach,1.25Gbps SFP دو جهت گیرنده,فرستنده دو طرفه Tx1310nm/Rx1490nm SFP,1.25Gbps SFP Bi-Directional Transceiver,Tx1310nm/Rx1490nm SFP Bi-Directional Transceiver |
||
توضیحات محصول
- گیرنده های SFP-BIDI ماژول های با عملکرد بالا و مقرون به صرفه هستند که از نرخ داده دوگانه 1.25Gbps / 1.0625Gbps و فاصله انتقال 40KM با SMF پشتیبانی می کنند.
- گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزر DFB، یک فوتودیود PIN که با یک پیش تقویت کننده ترانس امپدانس (TIA) و واحد کنترل MCU ادغام شده است.تمام ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
- این گیرنده ها با توافقنامه چند منبع SFP (MSA) و SFF-8472 سازگار هستند. برای اطلاعات بیشتر، لطفا به SFP MSA مراجعه کنید.
ویژگی ها
- کار با نرخ داده دوگانه 1.25Gbps/1.063Gbps
- لیزر DFB 1310nm و فتودتکتور PIN برای انتقال 40KM
- مطابق با SFP MSA و SFF-8472 با ظرف LC ساده
- نظارت دیجیتال تشخیصی: کالیبراسیون داخلی یا کالیبراسیون خارجی
- سازگار با SONET OC-24-LR-1
- سازگاری با RoHS
- +3.3V واحد منبع برق
- محدوده دمای محیط کار: 0 °C تا +70 °C (تجاری) / -40 °C تا +85 °C (صنعت)
درخواست ها
- گگابیت اترنت
- کانال فیبر
- تغییر به رابط کاربری
- برنامه های پشت پرده سوئیچ شده
- رابط روتر/سرور
- سایر سیستم های انتقال نوری
ماژول بلوک نمودار
مطلق حداکثر رتبه بندی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد | داور |
| حداکثر ولتاژ تغذیه | Vcc | -0.5 | 4.7 | V | ||
| دمای ذخیره سازی | TS | -40 | 85 | °C | ||
| دمای کار مورد استفاده | TOP | 0 | 70 | °C |
برق ویژگی ها(TOP = 0 تا 70 °C، VCC = 3.15 تا 3.60 ولت)
| پارامتر | نماد | دقیقه | نوع | مکس | واحد | داور |
| ولتاژ تغذیه | Vcc | 3.15 | 3.3 | 3.6 | V | |
| جریان عرضه | Icc | 185 | 280 | mA | ||
| فرستنده | ||||||
| مقاومت دیفرانسیل ورودی | رين | 100 | Ω | 1 | ||
| سوئیچ ورودی داده های تک پایانی | وین، پی پی | 250 | 1200 | mV | ||
| ولتاژ غیرفعال را انتقال دهید | بیماری زایمان | Vcc13 | Vcc | V | ||
| ولتاژ فعال کننده را انتقال دهید | VEN | گاو | Vee+08 | V | 2 | |
| ارسال غیرفعال کردن زمان تایید | 10 | ما | ||||
| گیرنده | ||||||
| سوئیچ خروجی داده های تک پایانی | ووت، پي پي | 250 | 800 | mV | 3 | |
| زمان افزایش خروجی داده | tr | 100 | 175 | ps | 4 | |
| زمان سقوط خروجی داده | tf | 100 | 175 | ps | 4 | |
| خطا از دست دادن | خطای VLOS | Vcc ۰5 | VccHOST | V | 5 | |
| لوس نرمال | استاندارد VLOS | گاو | Vee+05 | V | 5 | |
| رد منبع برق | PSR | 100 | mVpp | 6 |
يادداشت:
- به طور مستقیم به پین ورودی داده های TX متصل می شود.
- یا مدار باز.
- به 100 آمم فرقي پايان دادن
- 20 ️ 80٪
- از دست دادن سیگنال LVTTL است. منطق 0 نشان دهنده عملکرد عادی است؛ منطق 1 نشان می دهد هیچ سیگنال تشخیص داده نشده است.
- حساسیت گیرنده با نوسان سینوزویل منبع برق 20 هرتز تا 1.5 مگاهرتز تا مقدار مشخص شده که از طریق شبکه فیلتر کردن منبع تغذیه توصیه شده اعمال می شود، سازگار است.
برق ورودی / تولید ویژگی ها
| پارامتر | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت | |
| تغییر ولتاژ ورودی | 120 | 820 | mVpp | 1 | |||
|
Tx ورودی غیرفعال کنید |
H | HIV | 2.0 | Vcc+03 |
V |
||
| L | VIL | 0 | 0.8 | ||||
|
Tx خروجی خطا |
H | VOH | 2.0 | Vcc+03 |
V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
| تفاوت ورودی | زین | 100 | Ω | ||||
| پارامتر | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت | |
| تغییر ولتاژ خروجی | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS خروجی |
H | VOH | 2.0 | Vcc+03 | V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
يادداشت:
1. TD +/- در داخل AC با پایان دیفرانسیل 100Ω در داخل ماژول متصل می شوند.
2. Tx Fault و Rx LOS خروجی های کلکتور باز هستند که باید با مقاومت های 4.7k تا 10kΩ در صفحه میزبان کشیده شوند. ولتاژ بین 2.0V و Vcc + 0.3V را بکشید.
3. RD +/- خروجی در داخل AC متصل هستند، و باید با 100Ω (تفاوت) در SERDES کاربر پایان یابد
نورپردازی ویژگی ها
فرستنده
| پارامتر | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت |
| طول موج عملیاتی | λC | 1260 | 1310 | 1360 | nm | |
| قدرت خروجی (فعال) | پو | -5 | 0 | دی بی ام | 1 | |
| نسبت انقراض | اورژانس | 10 | دی بی | 1 | ||
| عرض طیف RMS | Δλ | 4 | nm | |||
| زمان افزایش/ افت (20٪ ~ 80٪) | Tr/Tf | 0.26 | ps | 2 | ||
| ماسک چشم خروجی | تطابق Telcordia GR-253-CORE و ITU-T G.957 | |||||
1اندازه گیری در 2^23-1 NRZ مدل PRBS
2. تعريف ماسک چشم فرستنده
| پارامتر | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت |
| طول موج عملیاتی | 1470 | 1510 | nm | |||
| حساسیت | پسن | -24 | دی بی ام | 1 | ||
| حداقل بار اضافه | پیماکس | -3 | دی بی ام | |||
| LOS ادعا کرد | بابا | -36 | دی بی ام | |||
| مبلغ بازپرداخت | Pd | -30 | دی بی ام | 2 | ||
| هیسترسیس LOS | Pd-Pa | 0.5 | 6 | دی بی |
1اندازه گیری با منبع نور 1310nm (1490nm) ، ER=10dB؛ BER =<10^-12 @PRBS=2^23-1 NRZ.
2. هنگامی که LOS از بین رفته است، خروجی داده های RX +/- خروجی سیگنال است.
پین تعاریف و وظایف
| شماره ی PIN | نام | عملکرد | یادداشت ها | |
| 1 | VeeT | زمین Tx | ||
| 2 | خطای Tx | نشان دهنده خطای Tx، خروجی کلکتور باز، فعال | 1 | |
| 3 | Tx غیرفعال کنید | ورودی LVTTL، کشش داخلی، Tx غیرفعال شده در H | 2 | |
| 4 | MOD-DEF2 | ورودی / خروجی داده های رابط سریال 2 سیم (SDA) | 3 | |
| 5 | MOD-DEF1 | ورودی ساعت رابط سریال 2 سیم (SCL) | 3 | |
| 6 | MOD-DEF0 | مدل نشان دادن حال | 3 | |
| 7 | نرخ انتخاب شده | هيچ ارتباطي وجود نداره | ||
| 8 | LOS | Rx از دست دادن سیگنال، خروجی کلکتور باز، فعال | 4 | |
| 9 | خیلی خب | Rx زمین | ||
| 10 | خیلی خب | Rx زمین | ||
| 11 | خیلی خب | Rx زمین | ||
| 12 | RD- | داده های دریافت شده برعکس | 5 | |
| 13 | RD+ | اطلاعات دریافت شده | 5 | |
| 14 | خیلی خب | Rx زمین | ||
| 15 | VccR | Rx منبع برق | ||
| 16 | VccT | منبع برق Tx | ||
| 17 | VeeT | زمین Tx | ||
| 18 | TD+ | انتقال داده ها در | 6 | |
| 19 | TD- | انتقال داده های معکوس | 6 | |
| 20 | VeeT | زمین Tx |
يادداشت:
- در حالت بالا، این خروجی نشان دهنده نقص لیزری است. در حالت پایین، نشان دهنده عملکرد عادی است. و باید با مقاومت 4.7 10KΩ در صفحه میزبان کشیده شود.
- غیرفعال کردن TX یک ورودی است که برای خاموش کردن خروجی نوری فرستنده استفاده می شود. این ورودی با مقاومت 4.7 10KΩ در داخل ماژول کشیده می شود. حالت آن عبارت است از:
کم (۰ ۰٫۸ ولت): فرستنده روشن (>۰٫۰)8, < 2.0V): نامشخص
بالا (2.0V ~ Vcc + 0.3V): فرستنده غیر فعال باز: فرستنده غیر فعال
Mod-Def 0،1,2. اینها پین های تعریف ماژول هستند. آنها باید با مقاومت 4.7K 10KΩ بر روی صفحه میزبان کشیده شوند. ولتاژ کشش باید VccT یا VccR باشد.
Mod-Def 0 توسط ماژول به زمین کشیده شده است تا نشان دهد که ماژول در حال حاضر است Mod-Def 1 خط ساعت دو سیم رابط سریال برای ID سریال است
Mod-Def 2 خط داده از دو سیم رابط سریال برای شناسایی سریال است
در حالت بالا، این خروجی نشان دهنده از دست دادن سیگنال (LOS) است.
RD +/-: این خروجی گیرنده دیفرانسیل است. آنها خطوط دیفرانسیل 100Ω متصل به AC هستند که باید با 100Ω (دیفرانسیل) در SERDES کاربر پایان یابد.اتصال AC در داخل ماژول انجام می شود و بنابراین در صفحه میزبان مورد نیاز نیست.
TD+/-: این ورودی های فرستنده دیفرانسیل هستند. آنها خطوط دیفرانسیل AC-coupled با پایان دیفرانسیل 100Ω در داخل ماژول هستند.اتصال AC در داخل ماژول انجام می شود و بنابراین در صفحه میزبان مورد نیاز نیست.
دیجیتال تشخیصی وظایف
گیرنده های TAKFLY TK-B3424-3LCD40 از پروتکل ارتباطی سریال 2 سیم تعریف شده در SFP MSA پشتیبانی می کنند. این پروتکل بسیار نزدیک به E2PROM تعریف شده در استاندارد GBIC است.با همان مشخصات الکتریکی.
شناسه سریال استاندارد SFP دسترسی به اطلاعات شناسایی را فراهم می کند که قابلیت های گیرنده، رابط های استاندارد، تولید کننده و سایر اطلاعات را توصیف می کند.
علاوه بر این، گیرنده های SFP TAKFLY یک رابط کنترل تشخیصی دیجیتالی منحصر به فرد را فراهم می کنند که دسترسی به پارامترهای عملیاتی دستگاه مانند دمای گیرنده،جریان ليزر، قدرت نوری ارسال شده، قدرت نوری دریافت شده و ولتاژ تغذیه گیرنده.که کاربران نهایی را هشدار می دهد وقتی پارامترهای عملیاتی خاص خارج از محدوده معمول کارخانه قرار می گیرند.
SFP MSA یک نقشه حافظه 256 بایت را در E2PROM تعریف می کند که از طریق یک رابط سریالی 2 سیم در آدرس 8 بیتی 1010000X (A0h) قابل دسترسی است.رابط نظارت تشخیصی دیجیتال از آدرس 8 بیتی 1010001X (A2h) استفاده می کند، بنابراین نقشه حافظه ID سریال تعریف شده در اصل بدون تغییر باقی می ماند. رابط یکسان با،و در نتیجه کاملا با مشخصات GBIC و توافقنامه چند منبع SFP سازگار است.
اطلاعات عملیاتی و تشخیصی توسط یک کنترل کننده دیگنوستیک دیجیتال (DDTC) در داخل دیگنوستیک نظارت و گزارش می شود که از طریق یک رابط سریالی 2 سیم قابل دسترسی است.وقتي که پروتکل سريال فعال شد، سیگنال ساعت سریالی (SCL ، Mod Def 1) توسط میزبان تولید می شود. ساعت های لبه مثبت داده ها را به گیرنده SFP به بخش هایی از E2PROM که از حفاظت از نوشتن محافظت نمی شوند ، می فرستد.حاشیه منفی ساعت داده ها از SFP گیرنده. سیگنال داده های سریال (SDA، Mod Def 2) برای انتقال داده های سریال دو جهت است. میزبان از SDA در ارتباط با SCL برای نشان دادن شروع و پایان فعال سازی پروتکل سریال استفاده می کند.حافظه ها به صورت یک سری از کلمات داده 8 بیتی سازماندهی می شوند که می توانند به صورت جداگانه یا متوالی خطاب شوندتشخیص دیجیتال برای TK-B3424-3LCD40 به طور پیش فرض در داخل کالیبراسیون شده است.
نمادین رابط مدار
بسته بندی ابعاد
مقررات رعایت
| ویژگی | مرجع | عملکرد | |
| تخلیه الکترواستاتیک (ESD) | IEC/EN 61000-4-2 | سازگار با استانداردها | |
| تداخل الکترومغناطیسی (EMI) | FCC Part 15 کلاس B EN 55022 کلاس B (CISPR 22A) | سازگار با استانداردها | |
| ایمنی چشم لیزر | FDA 21CFR 104010, 1040.11 IEC/EN 60825-1, 2 | محصولات لیزری کلاس 1 | |
| شناخت اجزای | IEC/EN 60950, UL | سازگار با استانداردها | |
| ROHS | 2002/95/EC | سازگار با استانداردها | |
| EMC | EN61000-3 | سازگار با استانداردها | |
