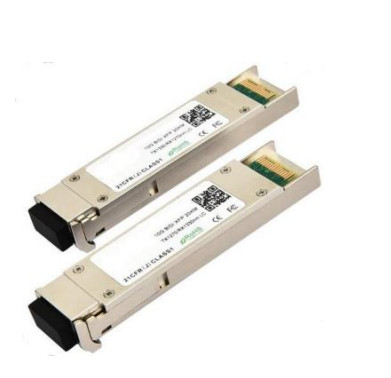

گیرنده دو طرفه XFP 10Gbps، 60KM Reach Tx1270/1330nm / Rx1330/1270nm
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | TK-Bxx92-3LCD60 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
|
اطلاعات تکمیلی |
|||
| نسبت: | 50/50 | طول موج مرکز: | 1450 نانومتر |
|---|---|---|---|
| از دست دادن ورودی: | ≤0.3dB | وزن بسته بندی: | 10 گرم |
| نوع بسته بندی: | فیبر لخت، لوله شل 900 میلی متر، کابل 2 میلی متر | طول موج: | 1310 نانومتر |
| تراز محوری: | محور آهسته یا محور سریع | محدوده طول موج: | 1310 نانومتر، 1550 نانومتر |
| درخواست: | سیستم های ارتباط نوری | نسبت تقسیم کننده: | 98/2 |
| دمای ذخیره سازی: | -40 ~ 85+ | شماره پورت: | 1x2 |
| طول فیبر: | 1 متر | فیبر: | فیبر 980nm PM Corning |
| ظرفیت انتقال نیرو: | قدرت بالا | ||
| برجسته کردن: | فرستنده دو طرفه 1330nm XFP,60KM XFP Transceiver دو جهت,10Gbps XFP دو طرفه گیرنده,60KM XFP Bi-Directional Transceiver,10Gbps XFP Bi-Directional Transceiver |
||
توضیحات محصول
- TAKFLY XFP-TKBxx92-3LCD60 با IEEE803.3ae 10Gbase-Bx سازگار است. و فاصله انتقال تا 60 کیلومتر در SMF.
-
ماژول فرستنده گیرنده شامل یک فرستنده با فرستنده لیزری 1270/1330 نانومتری DFB است و بخش گیرنده شامل یک دیود نوری APD یکپارچه با یک فرستنده TIA است و گیرنده در محدوده دمایی وسیعی از 0 تا 70 درجه سانتیگراد مجزا است و اتلاف گرما بهینه را ارائه می دهد. محافظ الکترومغناطیسی عالی در نتیجه تراکم پورت های بالا را برای سیستم های 10GbE
ویژگی ها
- از نرخ بیت 9.95 گیگابیت بر ثانیه تا 10.5 گیگابیت بر ثانیه پشتیبانی می کند
- راردپای XFP با قابلیت اتصال داغ
-
حداکثر طول پیوند 60 کیلومتر با SMF
-
فرستنده لیزری 1270/1330 نانومتری DFB و گیرنده 1330/1270 نانومتری
-
بسته XFP MSA با کانکتور LC
-
بدون ساعت مرجع مورد نیاز است
-
پشتیبانی از حلقه برگشت.
-
منبع تغذیه +3.3 ولت، + 1.8 ولت
-
اتلاف برق <2W
-
سازگار با RoHS
-
توابع تشخیص دیجیتال داخلی
-
محدوده دما 0 تا 70 درجه سانتی گراد
برنامه های کاربردی
- اترنت 10GBASE-ER 10G با سرعت 10.3125 گیگابیت بر ثانیه
- اترنت 10GBASE-EW 10G با سرعت 9.953 گیگابیت بر ثانیه
- کانال فیبر 1200-SM-LL-L 1-0G با سرعت 10.51875Gbps
حداکثر مطلق رتبه بندی
| پارامتر | نماد | حداقل. | تایپ کنید. | حداکثر. | واحد | توجه داشته باشید |
| دمای ذخیره سازی | Ts | -40 | - | 85 | ºC | |
| رطوبت محیط ذخیره سازی | HA | 5 | - | 95 | % | |
| رطوبت نسبی عملیاتی | RH | - | - | 85 | % | |
| ولتاژ منبع تغذیه | VCC | -0.3 | - | 4 | V | |
| ولتاژ ورودی سیگنال | VCC | Vcc-0.3 | - | Vcc+0.3 | V |
شرایط عملیاتی توصیه شده
| پارامتر | نماد | حداقل. | تایپ کنید. | حداکثر. | واحد | توجه داشته باشید |
| دمای عملیاتی محیط | TA | 0 | - | 70 | ºC | بدون جریان هوا |
| ولتاژ منبع تغذیه | VCC | 3.14 | 3.3 | 3.47 | V | |
| جریان منبع تغذیه | ICC | - | - | 450 | mA | |
| نرخ داده | BR | 10.3125 | گیگابیت بر ثانیه | |||
| فاصله انتقال | TD | 2 | - | 60 | کیلومتر | تبصره (1) |
| فیبر جفت شده | فیبر تک حالته | ITU-T G.652 | ||||
مشخصات فرستنده
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحد | توجه داشته باشید |
| میانگین قدرت راه اندازی | PO | 2 | - | 6 | dBm | |
| متوسط قدرت راه اندازی (لیزر خاموش) | POUT-OF F |
- |
- |
-30 | dBm | تبصره (1) |
| دامنه مدولاسیون نوری | OMA | -3 | - | - | dBm | تبصره (1) |
| محدوده طول موج مرکز | λC | 1270/1330 | نانومتر | |||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | |
| پهنای باند طیف (-20dB) | σ | - | - | 1 | نانومتر | |
| نسبت انقراض | ER | 3.5 | 6 | - | دسی بل | تبصره (2) |
| ماسک چشم خروجی | مطابق با FC_PI_4 REV 7.0 | تبصره (2) | ||||
1) توان نوری به SMF راه اندازی می شود
2) اندازهگیری شده با الگوی آزمایشی RPBS 2^31-1 @10.3125Gbs
مشخصات گیرنده
| پارامتر | نماد | حداقل. | تایپ کنید. | حداکثر. | واحد | توجه داشته باشید |
| طول موج نوری ورودی | λIN | 1330/1270 | نانومتر | |||
| حساسیت گیرنده به طور متوسط | پین | - | - | -20 | dBm | تبصره (1) |
| توان اشباع ورودی (Overload) | PSAT | 0.5 | - | - | dBm | تبصره (1) |
| ادعای LOS | PA | -30 | - | - | dBm | |
| LOS De-Assert | PD | - | - | -25 | dBm | |
| LOS - هیسترزیس | PHys | 0.5 | - | 4 | دسی بل |
1) اندازهگیری شده با الگوی آزمایشی RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
ویژگی های رابط الکتریکی
| پارامتر | نماد | حداقل. | تایپ کنید. | حداکثر. | واحد | توجه داشته باشید |
| جریان کل منبع تغذیه | Icc | - | - | 350 | mA | |
| فرستنده | ||||||
| ولتاژ ورودی دیفرانسیل داده | VDT | 120 | - | 820 | mVp-p | |
| امپدانس ورودی خط دیفرانسیل | RIN | 85 | 100 | 115 | اهم | |
| خروجی خطای فرستنده - زیاد | VFaultH | 2.4 | - | Vcc | V | |
| خروجی خطای فرستنده - کم | VFaultL | -0.3 | - | 0.8 | V | |
| ولتاژ غیرفعال کردن فرستنده - بالا | VDisH | 2 | - | Vcc+0.3 | V | |
| فرستنده غیرفعال کردن ولتاژ - کم | VDisL | -0.3 | - | 0.8 | V | |
| گیرنده | ||||||
| ولتاژ خروجی دیفرانسیل | VDR | 300 | - | 850 | mVp-p | |
| امپدانس خروجی خط دیفرانسیل | ROUT | 80 | 100 | 120 | اهم | |
| گیرنده LOS Pull up Resistor | RLOS | 4.7 | - | 10 | KOhm | |
| زمان افزایش/پایین خروجی داده | tr/tf | 20 | - | - | ps | |
| LOS ولتاژ خروجی-بالا | VLOSH | 2 | - | Vcc | V | |
| LOS ولتاژ خروجی - پایین | VLOSL | -0.3 | - | 0.4 | V | |
سنجاق توضیحات
|
سنجاق |
منطق |
نماد |
نام/توضیحات |
توجه داشته باشید |
| 1 | GND | زمین ماژول | 1 | |
| 2 | VEE5 | اختیاری -5.2 منبع تغذیه - لازم نیست | ||
| 3 | LVTTL-I | مد-دزل | حذف انتخاب ماژول؛ هنگامی که پایین نگه داشته می شود به ماژول اجازه می دهد تا به دستورات رابط سریال 2 سیمه پاسخ دهد | |
| 4 | LVTTL-O | قطع کنید | وقفه (نوار)؛ نشان دهنده وجود یک وضعیت مهم است که می تواند روی رابط سریال 2 سیم خوانده شود | 2 |
| 5 | LVTTL-I | TX_DIS | غیرفعال کردن فرستنده؛ منبع لیزر فرستنده خاموش است | |
| 6 | VCC5 | منبع تغذیه +5 | ||
| 7 | GND | زمین ماژول | 1 | |
| 8 | VCC3 | منبع تغذیه +3.3 ولت | ||
| 9 | VCC3 | منبع تغذیه +3.3 ولت | ||
| 10 | LVTTL-I | SCL | ساعت رابط 2 سیم سریال | 2 |
| 11 | LVTTLI/O | SDA | خط داده رابط سریال 2 سیم | 2 |
| 12 | LVTTL-O | Mod_Abs | ماژول وجود ندارد. نشان می دهد ماژول وجود ندارد. پایه در ماژول. | 2 |
| 13 | LVTTL-O | Mod_NR | ماژول آماده نیست. XGIGA آن را به عنوان یک OR منطقی بین RX_LOS و Loss of Lock در TX/RX تعریف میکند. | 2 |
| 14 | LVTTL-O | RX_LOS | نشانگر فقدان سیگنال گیرنده | 2 |
| 15 | GND | زمین ماژول | 1 | |
| 16 | GND | زمین ماژول | 1 | |
| 17 | CML-O | RD- | خروجی داده معکوس گیرنده | |
| 18 | CML-O | RD+ | خروجی داده غیر معکوس گیرنده | |
| 19 | GND | زمین ماژول | 1 | |
| 20 | VCC2 | منبع تغذیه +1.8 ولت - لازم نیست | ||
|
21 |
LVTTL-I |
P_Down/RST |
خاموش کردن؛ هنگامی که بالا باشد، ماژول را در حالت آماده به کار کم مصرف قرار می دهد و در لبه سقوط P_Down بازنشانی ماژول را آغاز می کند. | |
| تنظیم مجدد؛ لبه سقوط بازنشانی کامل ماژول از جمله رابط سریال 2 سیم را آغاز می کند که معادل یک چرخه برق است. | ||||
| 22 | VCC2 | منبع تغذیه +1.8 ولت - لازم نیست | ||
| 23 | GND | زمین ماژول | 1 | |
| 24 | PECL-I | RefCLK+ | ورودی غیر معکوس ساعت مرجع، AC جفت شده روی برد میزبان - لازم نیست | 3 |
| 25 | PECL-I | RefCLK- | ورودی معکوس ساعت مرجع، AC کوپل شده روی برد میزبان - لازم نیست | 3 |
| 26 | GND | زمین ماژول | 1 | |
| 27 | GND | زمین ماژول | 1 | |
| 28 | CML-I | TD- | ورودی داده معکوس فرستنده | |
| 29 | CML-I | TD+ | ورودی داده غیر وارونه فرستنده | |
| 30 | GND | زمین ماژول | 1 |
یادداشت ها:
1) زمین مدار ماژول از زمین شاسی ماژول در ماژول جدا شده است.
2) کلکتور باز. باید با 4.7k - 10kohms روی برد میزبان به ولتاژی بین 3.15V و 3.6V کشیده شود.
3) ورودی Reference Clock توسط XFP-10GER مورد نیاز نیست. در صورت وجود، نادیده گرفته می شود.
بلوک توصیه شده مدار
طرح کلی ابعاد
رعایت مقررات
| ویژگی | مرجع | عملکرد |
| تخلیه الکترواستاتیک (ESD) | IEC/EN 61000-4-2 | سازگار با استانداردها |
| تداخل الکترومغناطیسی (EMI) |
FCC قسمت 15 کلاس B EN 55022 کلاس B (CISPR 22A) |
سازگار با استانداردها |
| ایمنی لیزر چشم | FDA 21CFR 1040.10، 1040.11 IEC/EN 60825-1، 2 | محصول لیزر کلاس 1 |
| تشخیص مولفه | IEC/EN 60950، UL | سازگار با استانداردها |
| ROHS | 2002/95/EC | سازگار با استانداردها |
| EMC | EN61000-3 | سازگار با استانداردها |
