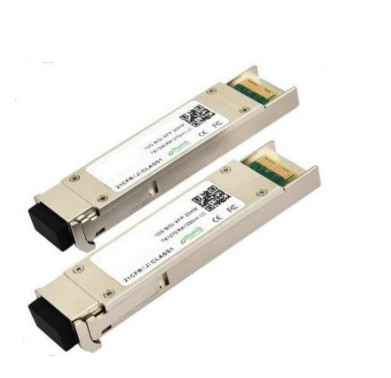

10 گیگابایت در ثانیه گیرنده دو طرفه XFP 20KM Reach Tx1270/Rx1330nm Tx1330/Rx1270nm
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | TK-Bxx92-3LCD20 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
|
اطلاعات تکمیلی |
|||
| نسبت: | 50/50 | طول موج مرکز: | 1450 نانومتر |
|---|---|---|---|
| از دست دادن ورودی: | ≤0.3dB | وزن بسته بندی: | 10 گرم |
| نوع بسته بندی: | فیبر لخت، لوله شل 900 میلی متر، کابل 2 میلی متر | طول موج: | 1310 نانومتر |
| تراز محوری: | محور آهسته یا محور سریع | محدوده طول موج: | 1310 نانومتر، 1550 نانومتر |
| درخواست: | سیستم های ارتباط نوری | نسبت تقسیم کننده: | 98/2 |
| دمای ذخیره سازی: | -40 ~ 85+ | شماره پورت: | 1x2 |
| طول فیبر: | 1 متر | فیبر: | فیبر 980nm PM Corning |
| ظرفیت انتقال نیرو: | قدرت بالا | ||
| برجسته کردن: | گیرنده دو جهت XFP,20KM XFP ترانسسیور,فرستنده XFP 10Gbps,20KM XFP Transceiver,10Gbps XFP Transceiver |
||
توضیحات محصول
- TAKFLY XFP-TKBxx92-3LCD20 با IEEE803.3ae 10Gbase-Bx مطابقت دارد و فاصله انتقال تا 20KM در SMF است.
- ماژول گیرنده شامل یک فرستنده با یک فرستنده لیزر DFB 1270/ 1330nm است.یک پیش تقویت کننده 1330/ 1270nm یکپارچه (IDP) نصب شده در یک هدر نوری و یک IC بعد از تقویت کننده محدود کننده. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
ویژگی ها
- از نرخ بیت 9.95Gb / s تا 10.5Gb / s پشتیبانی می کند
- زیربنای XFP قابل وصل کردن گرم
-
حداکثر طول پیوند 20KM با SMF
-
فرستنده لیزر DFB 1270/ 1330nm و گیرنده 1330/ 1270nm
-
بسته XFP MSA با کانکتور LC
-
ساعت مرجع لازم نیست
-
پشتيباني لوپ
-
+3.3 ولت +1.8 ولت برق
-
از بین رفتن قدرت <2W
-
سازگاری با RoHS
-
عملکردهای تشخیصی دیجیتال داخلی
-
محدوده دمای 0°C تا 70°C
درخواست ها
- 10GBASE-LR در سرعت 10.3125Gbps
- 10GBASE-LW در 9.953Gbps
- 10GBASE-BX 10G Etherne
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه. | نوع. | مکس. | واحد | یادداشت |
| دمای ذخیره سازی | ت | -40 | - | 85 | oC | |
| رطوبت محیط ذخیره سازی | HA | 5 | - | 95 | % | |
| رطوبت نسبی کار | RH | - | - | 85 | % | |
| ولتاژ منبع برق | VCC | -0.3 | - | 4 | V | |
| ولتاژ ورودی سیگنال | VCC | Vcc-03 | - | Vcc+03 | V |
شرایط عملیاتی توصیه شده
| پارامتر | نماد | دقیقه. | نوع. | مکس. | واحد | یادداشت |
| دمای عملیاتی محیط | TA | 0 | - | 70 | oC | بدون جریان هوا |
| ولتاژ منبع برق | VCC | 3.14 | 3.3 | 3.47 | V | |
| جریان برق | ICC | - | - | 450 | mA | |
| نرخ داده | BR | 10.3125 | گبت در ثانیه | |||
| فاصله انتقال | TD | 2 | - | 20 | کیلومتر | توجه (1) |
| فیبر جفت شده | فیبر تک حالت | ITU-T G652 | ||||
مشخصات فرستنده
| پارامتر | نماد | دقیقه ای | -آره. | مکس | واحد | یادداشت |
| متوسط قدرت پرتاب | دفتر کار | -2 | - | 2 | دی بی ام | |
| متوسط قدرت پرتاب شده ((ليزر خاموش) | پوت-اف F |
- |
- |
-30 | دی بی ام | توجه (1) |
| دامنه تعدیل نوری | OMA | -3 | - | - | دی بی ام | توجه (1) |
| محدوده طول موج مرکزی | λC | 1270/1330 | nm | |||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دی بی | |
| پهنای باند طیف ((-20dB) | σ | - | - | 1 | nm | |
| نسبت انقراض | اورژانس | 3.5 | 6 | - | دی بی | یادداشت (2) |
| ماسک چشم خروجی | مطابقت با FC_PI_4 REV 7.0 | یادداشت (2) | ||||
1) قدرت نوری به SMF ارسال می شود
2) اندازه گیری شده با الگوی آزمایش RPBS 2^31-1 @10.3125Gbs
مشخصات گیرنده
| پارامتر | نماد | دقیقه. | نوع. | مکس. | واحد | یادداشت |
| طول موج نوری ورودی | λIN | 1330/1270 | nm | |||
| حساسیت گیرنده به طور متوسط | شماره ی PIN | - | - | -14.4 | دی بی ام | توجه (1) |
| قدرت اشباع ورودی (تولید بیش از حد) | اساتید | 0.5 | - | - | دی بی ام | توجه (1) |
| LOS ادعا کرد | PA | -30 | - | - | دی بی ام | |
| در مورد موارد زیر به شرح زیر است: | PD | - | - | -15 | دی بی ام | |
| LOS - هیسترسیس | PHys | 0.5 | - | 4 | دی بی |
1) اندازه گیری شده با الگوی آزمایش RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
ویژگی های رابط الکتریکی
| پارامتر | نماد | دقیقه. | نوع. | مکس. | واحد | یادداشت |
| کل جریان برق | Icc | - | - | 350 | mA | |
| فرستنده | ||||||
| ولتاژ ورودی دیفرانسیل داده | VDT | 120 | - | 820 | mVp-p | |
| مقاومت ورودی خط دیفرانسیل | RIN | 85 | 100 | 115 | اوه | |
| خطای فرستنده، خروجی بالا | VFaultH | 2.4 | - | Vcc | V | |
| خطای فرستنده خروجی کم | VFaultL | -0.3 | - | 0.8 | V | |
| ولتاژ فرستنده را غیرفعال کنید | VDisH | 2 | - | Vcc+03 | V | |
| فرستنده را غیرفعال کنید ولتاژ کم | VDisL | -0.3 | - | 0.8 | V | |
| گیرنده | ||||||
| ولتاژ خروجی دیفرانسیل داده | VDR | 300 | - | 850 | mVp-p | |
| مقاومت خروجی خط دیفرانسیل | مسیر | 80 | 100 | 120 | اوه | |
| گیرنده LOS کشش مقاومت | RLOS | 4.7 | - | 10 | کوم | |
| زمان خروجی داده ها | tr/tf | 20 | - | - | ps | |
| ولتاژ خروجی LOS بالا | VLOSH | 2 | - | Vcc | V | |
| ولتاژ خروجی LOS کم | VLOSL | -0.3 | - | 0.4 | V | |
پین توضیحات
|
پین |
منطق |
نماد |
نام/وصف |
یادداشت |
| 1 | GND | ماژول زمین | 1 | |
| 2 | VEE5 | اختیاری 5.2 منبع برق ۰ مورد نیاز نیست | ||
| 3 | LVTTL-I | موتور دیزل | ماژول De-select؛ هنگامی که پایین نگه داشته می شود اجازه می دهد تا ماژول به دستورات رابط سریال 2 سیم پاسخ دهد | |
| 4 | LVTTL-O | قطع کن | قطع (بار) ؛ نشان دهنده وجود یک وضعیت مهم است که می تواند از طریق رابط سریال 2 سیم خوانده شود | 2 |
| 5 | LVTTL-I | TX_DIS | فرستنده غیرفعال؛ منبع لیزر فرستنده خاموش | |
| 6 | VCC5 | +5 منبع برق | ||
| 7 | GND | ماژول زمین | 1 | |
| 8 | VCC3 | منبع برق +3.3 ولت | ||
| 9 | VCC3 | منبع برق +3.3 ولت | ||
| 10 | LVTTL-I | SCL | ساعت رابط دو سیم سریال | 2 |
| 11 | LVTTLI/O | SDA | خط داده رابط دو سیم سریال | 2 |
| 12 | LVTTL-O | Mod_Abs |
ماژول غایب؛ نشان می دهد ماژول وجود ندارد. ماژول |
2 |
| 13 | LVTTL-O | Mod_NR |
ماژول آماده نیست؛ XGIGA آن را به عنوان یک OR منطقی بین RX_LOS و از دست دادن قفل در TX/RX. |
2 |
| 14 | LVTTL-O | RX_LOS | نشانگر ضایعات سیگنال گیرنده | 2 |
| 15 | GND | ماژول زمین | 1 | |
| 16 | GND | ماژول زمین | 1 | |
| 17 | CML-O | RD- | خروجی داده های معکوس گیرنده | |
| 18 | CML-O | RD+ | خروجی داده های غیر معکوس گیرنده | |
| 19 | GND | ماژول زمین | 1 | |
| 20 | VCC2 | +1.8V منبع برق ️ لازم نیست | ||
|
21 |
LVTTL-I |
P_Down/RST |
قدرت پایین؛ هنگامی که بالا، قرار می دهد ماژول در قدرت پایین حالت آماده و در لبه سقوط P_Down شروع یک تنظیم مجدد ماژول |
|
| تنظیم مجدد؛ لبه سقوط یک تنظیم مجدد کامل از ماژول از جمله رابط سریال 2 سیم را آغاز می کند، معادل یک چرخه قدرت. | ||||
| 22 | VCC2 | +1.8V منبع برق ️ لازم نیست | ||
| 23 | GND | ماژول زمین | 1 | |
| 24 | PECL-I | RefCLK+ | ساعت مرجع ورودی غیر معکوس، AC در صفحه میزبان متصل شده است | 3 |
| 25 | PECL-I | RefCLK- | ورودی معکوس ساعت مرجع، AC در صفحه میزبان متصل شده است | 3 |
| 26 | GND | ماژول زمین | 1 | |
| 27 | GND | ماژول زمین | 1 | |
| 28 | CML-I | TD- | ورودی داده های معکوس فرستنده | |
| 29 | CML-I | TD+ | ورودی داده های غیر معکوس فرستنده | |
| 30 | GND | ماژول زمین | 1 |
يادداشت:
1) زمین مدار ماژول از زمین شاسی ماژول در داخل ماژول جدا شده است.
2) کولکتور باز؛ باید با 4.7k ≈ 10 kohms در برد میزبان به ولتاژ بین 3.15V و 3.6V کشیده شود.
3) ورودی ساعت مرجع توسط XFP-10GER مورد نیاز نیست. اگر وجود داشته باشد، نادیده گرفته می شود.
بلوک توصیه شده مدار
طرح ابعاد
انطباق قانونی
| ویژگی | مرجع | عملکرد |
| تخلیه الکترواستاتیک (ESD) | IEC/EN 61000-4-2 | سازگار با استانداردها |
| تداخل الکترومغناطیسی (EMI) |
FCC Part 15 کلاس B EN 55022 کلاس B (CISPR 22A) |
سازگار با استانداردها |
| ایمنی چشم لیزر | FDA 21CFR 104010, 1040.11 IEC/EN 60825-1, 2 | محصولات لیزری کلاس 1 |
| شناخت اجزای | IEC/EN 60950, UL | سازگار با استانداردها |
| ROHS | 2002/95/EC | سازگار با استانداردها |
| EMC | EN61000-3 | سازگار با استانداردها |
توابع تشخیصی دیجیتال
گیرنده های TAKFLY TK-B3524-3LCD2 از پروتکل ارتباطی سریال 2 سیم تعریف شده در SFP MSA پشتیبانی می کنند. این پروتکل بسیار نزدیک به E2PROM تعریف شده در استاندارد GBIC است.با همان مشخصات الکتریکی.
شناسه سریال استاندارد SFP دسترسی به اطلاعات شناسایی را فراهم می کند که قابلیت های گیرنده، رابط های استاندارد، تولید کننده و سایر اطلاعات را توصیف می کند.
علاوه بر این، گیرنده های SFP TAKFLY یک رابط کنترل تشخیصی دیجیتالی منحصر به فرد را فراهم می کنند، که دسترسی به زمان واقعی به پارامترهای عملیاتی دستگاه مانند دمای گیرنده،جریان ليزر، قدرت نوری انتقال داده شده، قدرت نوری دریافت شده و ولتاژ تغذیه گیرنده.که کاربران نهایی را هشدار می دهد وقتی پارامترهای عملیاتی خاص خارج از محدوده معمول کارخانه قرار می گیرند..
SFP MSA یک نقشه حافظه 256 بایت را در E2PROM تعریف می کند که از طریق یک رابط سریالی 2 سیم در آدرس 8 بیتی 1010000X (A0h) قابل دسترسی است.رابط نظارت تشخیصی دیجیتال از آدرس 8 بیتی 1010001X (A2h) استفاده می کند، بنابراین نقشه حافظه ID سریال تعریف شده در اصل بدون تغییر باقی می ماند. رابط یکسان با،و در نتیجه کاملا با مشخصات GBIC و توافقنامه چند منبع SFP سازگار است.
اطلاعات عملیاتی و تشخیصی توسط یک کنترل کننده دیجیتال دیگنوستیک ترانسسیور (DDTC) در داخل ترانسسیور نظارت و گزارش می شود که از طریق یک رابط سریال 2 سیم قابل دسترسی است.وقتي که پروتکل سريال فعال شد، سیگنال ساعت سریالی (SCL ، Mod Def 1) توسط میزبان تولید می شود. ساعت های لبه مثبت داده ها را به گیرنده SFP به بخش هایی از E2PROM که از حفاظت از نوشتن برخوردار نیستند ، ارسال می کند.حاشیه منفی ساعت داده ها از SFP گیرندهسیگنال داده سریال (SDA، Mod Def 2) برای انتقال داده سریال دو جهت است.
میزبان از SDA در ارتباط با SCL برای نشان دادن شروع و پایان فعال سازی پروتکل سریال استفاده می کند.حافظه ها به صورت یک سری از کلمات داده 8 بیتی سازماندهی می شوند که می توانند به صورت جداگانه یا به ترتیب خطاب شوندتشخیص دیجیتال برای TK-B3524-3LCD2 به طور پیش فرض در داخل کالیبر شده است.
