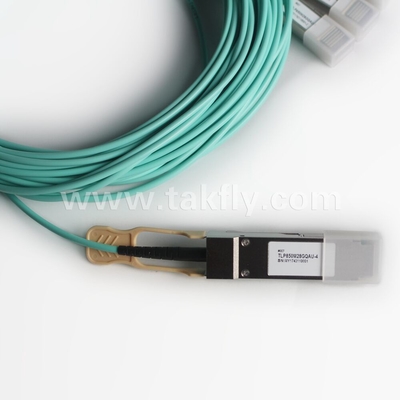

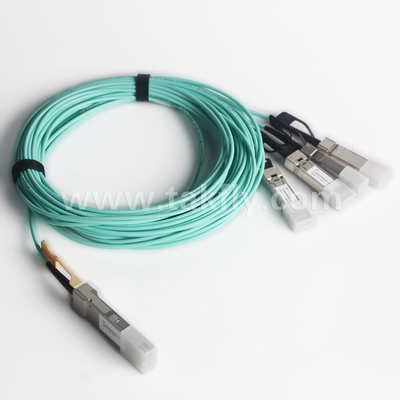

100Gb/s QSFP28 تا 4x SFP28 کابل نوری فعال AOC کابل انتقال سریع داده
جزئیات محصول:
| Place of Origin: | Guangdong, SHENZHEN |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
پرداخت:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |

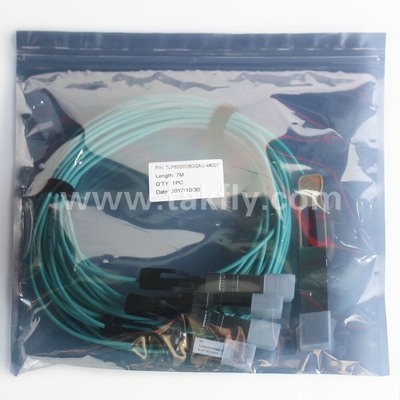

| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | کابل AOC 100Gb/s از QSFP28 تا 4x SFP28,کابل نوری فعال 4x SFP28,کابل AOC 100Gb/s QSFP28,4x SFP28 Breakout Active Optical Cable,100Gb/s QSFP28 AOC Cable |
||
|---|---|---|---|
توضیحات محصول
- این محصول یک کابل نوری فعال موازی با سرعت داده بالا (AOC) است، برای غلبه بر محدودیت پهنای باند کابل مس سنتی.AOC با یک ماژول QSFP28 در یک انتهای و چهار ماژول SFP28 در انتهای دیگر به پایان می رسد. با ترمینال QSFP28 ، 4 کانال انتقال داده مستقل و 4 کانال دریافت داده از طریق فیبرهای ربن چند حالت را ارائه می دهد ، که هر کدام قادر به کار 25Gb / s هستند.

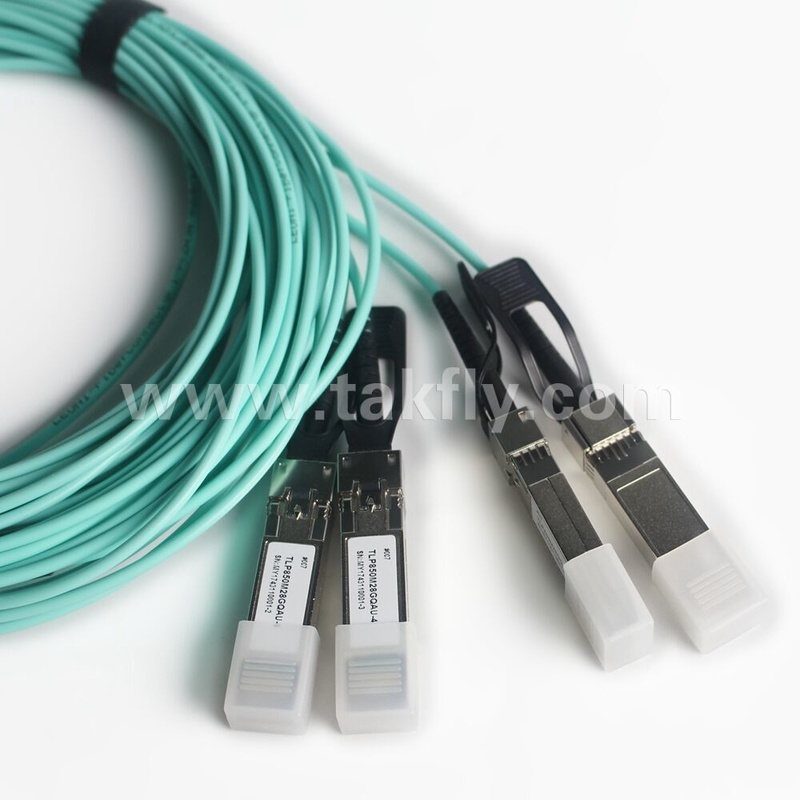

- نوار فیبر سپس به چهار کابل فیبر باز می شود که هرکدام با یک ماژول SFP28 به پایان می رسند.یک سرعت داده کلی از 100Gb/s در بیش از 100m انتقال می تواند توسط این محصول به دست آید، برای پشتیبانی از مبادله اطلاعات محاسباتی فوق العاده سریع.
- این محصول با فاکتور فرم، اتصال نوری / الکتریکی مطابق با توافقنامه های چند منبع QSFP28 و SFP28 (MSA) طراحی شده است.آن را طراحی شده است برای پاسخگویی به سخت ترین شرایط عملیاتی خارجی از جمله دمای، رطوبت و تداخل EMI.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideسیگنال های نوری ابتدا از طریق 4 خط انتقال داده نوری در فیبرهای ربان چند حالت و سپس از طریق 4 کابل فیبر دو هسته ای جداگانه پخش می شوند.آنها سپس توسط دیود های عکاسی در داخل گیرنده های ماژول های 4 SFP28 در انتهای دیگر ضبط می شوندسیگنال های نوری به سیگنال های الکتریکی تبدیل می شوند که توسط گیرنده های 4 ماژول SFP28 به صورت جداگانه تولید می شوند.
-
در جهت معکوس، هر یک از 4 ماژول SFP28 سیگنال ورودی الکتریکی را به یک سیگنال نوری توسط یک VCSEL در داخل ماژول در سمت فرستنده تبدیل می کند.4 سیگنال نوری در ابتدا از طریق خطوط انتقال دیگر از 4 کابل دو هسته ای فیبر جداگانه و سپس از طریق آنهایی که در فیبر نوار چند حالت گسترش می یابد. آنها توسط آرایه دیود عکاسی در داخل QSFP28 در سمت گیرنده آن ضبط می شوند. سیگنال های نوری به سیگنال های الکتریکی موازی تبدیل می شوند و خروجی می شوند. در نتیجه،ترمینال QSFP28 کابل دارای 8 پورت است، 4 برای انتقال داده و 4 برای دریافت داده، برای ارائه نرخ مبادله داده 100Gb / s در حالی که هر یک از 4 ترمینال SFP28 در انتهای دیگر دارای 2 پورت است.1 برای انتقال داده و 1 برای دریافت، برای ارائه 25Gb / s نرخ تبادل داده.
- یک منبع تغذیه +3.3V برای تغذیه این محصول مورد نیاز است. هر دو پین تغذیه VccTx و VccRx به صورت داخلی متصل شده اند و باید همزمان استفاده شوند.طبق مشخصات MSA، ماژول 7 پین کنترل سخت افزاری با سرعت پایین (از جمله رابط سریال 2 سیم) را ارائه می دهد.: ModSelL، SCL، SDA، ResetL، LPMode، ModPrsL و IntL.
- Module Select (ModSelL) یک پین ورودی است. هنگامی که توسط میزبان پایین نگه داشته می شود، این محصول به دستورات ارتباطی سریال 2 سیم پاسخ می دهد.ModSelL اجازه می دهد تا استفاده از این محصول در یک اتوبوس رابط 2 سیم واحد باید از خطوط ModSelL جداگانه استفاده شود.
-
ساعت سریالی (SCL) و داده های سریالی (SDA) برای رابط ارتباطی اتوبوس سریالی 2 سیم مورد نیاز است و میزبان را قادر می سازد به نقشه حافظه QSFP28 دسترسی داشته باشد.
-
پین ResetL امکان تنظیم مجدد کامل را فراهم می کند و تنظیمات را به حالت پیش فرض خود بازمی گرداند ، هنگامی که سطح پایین روی پین ResetL برای مدت طولانی تر از حداقل طول پالس نگه داشته شود.در طول اجرای یک تنظیم مجدد، میزبان باید تمام بیت های وضعیت را نادیده بگیرد تا زمانی که نشان دهد قطع تنظیم مجدد به پایان رسیده است.محصول این را با ارسال یک سیگنال IntL (Interrupt) با بیت Data_Not_Ready در نقشه حافظه نشان می دهد.توجه داشته باشید که در قدرت بالا (از جمله ورودی گرم) ماژول باید این تکمیل از باز تنظیم قطع بدون نیاز به باز تنظیم.
-
پین حالت کم مصرف (LPMode) برای تنظیم حداکثر مصرف برق برای محصول برای محافظت از میزبان هایی که قادر به خنک کردن ماژول های با قدرت بالاتر نیستند، استفاده می شود.در صورتی که این ماژول ها به طور تصادفی وارد شوند.
-
ماژول حاضر (ModPrsL) یک سیگنال محلی به صفحه میزبان است که در عدم وجود یک محصول، به طور معمول به میزبان Vcc کشیده می شود. هنگامی که محصول در کانکتور وارد می شود،این مسیر را به زمین از طریق یک مقاومت بر روی صفحه میزبان و تایید سیگنال تکمیل می کند. ModPrsL سپس با تنظیم ModPrsL به حالت ′′Low′′ نشان می دهد که وجود دارد.
-
Interrupt (IntL) یک پین خروجی است. ?? Low?? یک خطای عملیاتی احتمالی یا وضعیت بحرانی برای سیستم میزبان را نشان می دهد.میزبان منبع قطع را با استفاده از رابط سریال 2 سیم شناسایی می کند. پین IntL یک خروجی کلکتور باز است و باید به ولتاژ Vcc میزبان بر روی صفحه میزبان کشیده شود.
- رابط الکتریکی ماژول SFP28 با مشخصات الکتریکی SFI مطابقت دارد. مقاومت ورودی فرستنده و خروجی گیرنده 100 آم است. خطوط داده به صورت داخلی AC متصل می شوند..این ماژول برای پایان دادن به سیگنال با کیفیت و EMI پایین، پایان دهی متمایز و کاهش تغییر حالت متمایز به حالت مشترک را فراهم می کند.SFI به طور معمول بیش از 200 میلی متر از مواد FR4 بهبود یافته یا تا حدود 150 میلی متر FR4 استاندارد با یک کانکتور کار می کند.
-
این فرستنده داده های الکتریکی سریال PECL یا CML 25Gbit / s را به داده های نوری سریال تبدیل می کند. یک Transmit Disable سازگار با کلکتور باز (Tx_Dis) ارائه شده است.منطق 1 یا هیچ اتصال در این پین را غیر فعال لیزر از انتقال. منطق ۰ ۰ در این پین عملکرد عادی را فراهم می کند.فرستنده دارای یک حلقه کنترل قدرت خودکار داخلی (APC) برای اطمینان از خروجی قدرت نوری ثابت در میان ولتاژ تغذیه و تغییرات دمایی است. یک نقص انتقال سازگار با کلکتور باز (Tx_Fault) ارائه شده است. TX_Fault تماس خروجی ماژول است که هنگامی که بالا،نشان می دهد که فرستنده ماژول یک وضعیت نقص مربوط به عملکرد یا ایمنی لیزر را شناسایی کرده است.. تماس خروجی TX_Fault یک فاضلاب / جمع کننده باز است و باید با مقاومت در محدوده 4.7-10 kΩ به Vcc_Host در میزبان کشیده شود. TX_Disable یک تماس ورودی ماژول است.هنگامی که TX_Disable به صورت بلند یا باز باقی مانده است، خروجی فرستنده ماژول SFP28 باید خاموش شود. این تماس باید با مقاومت 4.7 kΩ تا 10 kΩ به VccT کشیده شود.
-
گیرنده داده های نوری سریال 25Gbit / s را به داده های الکتریکی سریال PECL / CML تبدیل می کند. یک گیرنده باز سازگار با از دست دادن سیگنال ارائه شده است.Rx_LOS در حالت بالا نشان دهنده سطح سیگنال نوری زیر سطح مشخص شده در استاندارد مربوطه است.تماس Rx_LOS یک خروجی باز است و باید با مقاومت در محدوده 4.7-10 kΩ یا با یک پایان فعال به Vcc_Host در میزبان کشیده شود.فیلتر کردن منبع برق برای هر دو فرستنده و گیرنده توصیه می شودسیگنال Rx_LOS به عنوان یک نشانه اولیه برای سیستمی که SFP28 در آن نصب شده است که قدرت سیگنال دریافت شده کمتر از محدوده مشخص شده است.چنین نشانه ای معمولاً به کابل های نصب نشده اشاره دارد.، کابل های شکسته، یا غیرفعال، شکست یا یک فرستنده خاموش در انتهای دور از کابل.
- ماژول های SFP28 قابل اتصال گرم هستند. ماژول های SFP28 قابل اتصال گرم به اتصال یا جدا کردن ماژول در حالی که صفحه میزبان کار می کند اشاره دارد.اتصال 8 میلی متری 20 موقعیت زاویه راست بهبود یافته مشخص شده توسط SFF-8083، یا کانکتور انباشته شده با معادل با عملکرد الکتریکی معادل. ماژول SFP28 با میزبان به ترتیب زمین تماس می گیرد،قدرت، دنبال شده توسط سیگنال.
|
پارامتر
|
نماد
|
دقیقه
|
مکس
|
واحدها
|
یادداشت ها
|
|
دمای ذخیره سازی
|
TS
|
-40
|
85
|
ديگسي
|
|
|
دمای محیط کار
|
TOP
|
0
|
70 |
ديگسي
|
|
|
ولتاژ منبع برق
|
VCC
|
-0.5
|
3.6 |
V
|
|
|
رطوبت نسبی
|
RH
|
0 | 85 |
%
|
|
پارامتر
|
نماد
|
دقیقه
|
نمادین
|
مکس
|
واحدها
|
|
دمای محیط کار
|
TOP
|
0
|
70
|
ديگسي
|
|
|
ولتاژ منبع برق
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
نرخ داده، هر خط (QSFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
نرخ داده (هر SFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
ولتاژ ورودی کنترل بالا
|
2 |
Vcc
|
V
|
||
|
ولتاژ ورودی کنترل کم
|
0 |
0.8
|
V
|
FQA:
1سوال: شما تولید کننده هستید؟
A: بله، ما یک تولید کننده، راه حل FTTH و ارائه دهنده راه حل کل مرکز داده در شنجن، چین، در سال 2000 تاسیس شده است.
2. س: MOQ شما چیست؟
A: MOQ می تواند 1pcs باشد، اما قیمت رقابتی نیست. مقدار بیشتر، قیمت رقابتی تر خواهد بود.
3س: می تونید قیمت FOB رو نقل کنید؟
A: بله. ما می توانیم حمل و نقل را با هوا، DHL، TNT، UPC، FEDEX و غیره انجام دهیم. برای مقدار زیادی، ما آن را با دریا تحویل می دهیم.
ما می توانیم قیمت را با حمل و نقل و زمان سرب برای شما نقل کنیم، پس از اینکه شما به ما نیاز های دقیق با کمیت را اطلاع دهید.
ما شرکت های حمل و نقل رقابتی داریم. برای راه حل های بیشتر، شما می توانید آزادانه با ما تماس بگیرید.
4س: کیفیت شما چطوره؟
A: تولید ما مطابق با استاندارد IEC، اروپا است. CE، ISO، RoHS، CPR، و ANATEL گواهی شده است.
تمام محصولات قبل از تحویل 100 درصد تست شده اند.
5. سوال: زمان تحویل شما چقدر است؟
A: این بستگی به مقدار و محصولات دارد. برای سیم پیچ فیبر نوری، زمان سرب می تواند 2 -3 روز کاری در 5000 پی سی باشد. ما محصولات معمولی را در انبار نگه می داریم. همچنینما ميتونيم با سفارشات عجله اي سروکار داشته باشيم.
6. سوال: گارانتی شما چیست؟
A: بستگی به یک محصول متفاوت دارد، ما یک سال گارانتی برای سیم پچ از زمان تحویل داریم، اما فقط مسئول آسیب های غیر مصنوعی هستیم. برای آسیب های مصنوعی، ما می توانیم آن را برای شما به صورت رایگان تعمیر کنیم،حمل و نقل از طرف شما پرداخت خواهد شد.
7. س: بسته بندی شما چیست؟
A: بسته استاندارد صادرات بین المللی.اگر شما نیاز به چاپ لوگو خود را بر روی بسته بندی، لطفا قبل از نقل قول به ما بگویید.
8س: آیا می توانید OEM / ODM را ارائه دهید؟
A: بله، می توانیم. همه محصولات OEM / ODM را قبول می کنند. ما می توانیم توافقنامه محرمانه را امضا کنیم.
9س: ميتونم يه نمونه داشته باشم؟
A: این بستگی به محصولات دارد، نمونه رایگان زیر 10 دلار ارائه می شود. حمل و نقل توسط خریدار قبل از تحویل پرداخت می شود.
10. س: چطور میتونم سفارش بدم؟
الف:1. ارسال پست یا تحقیقات با نام محصول، مشخصات و مقدار به ما. ارائه آدرس دریافت اگر شما نیاز به قیمت FOB، CIF، CFR.
2ما با زمان پيشرفت پيشنهاد خود را ارائه می دهیم.
3. بعد از اينکه پيشنهاد تایید شد ، ما با حساب بانکي خودمون يه جاسوس رو ميفرستيم
4بعد از پرداخت پول، برنامه ي توليد انجام ميشه.
5قبل از اينکه تحویلش بديم، با شما در مورد پيگيري تاييد کنيد.
6شماره ردیابی بعد از تحویل داده خواهد شد.
11مدت پرداخت شما چيه؟
A: T / T، اتحادیه غربی، Paypal، MoneyGram در یک بار. برای مقادیر بزرگ، می تواند 50٪ سپرده در پیش، 50٪ تعادل قبل از تحویل پرداخت شده است.
با همان استانداردهای کیفیت، اگر شما می توانید قیمت بهتری از بازار دریافت کنید، TAKFLY نیز می تواند به شما همان قیمت را ارائه دهد.
3 سال تجربه کار در صنعت فیبر نوری، افتخار میکنم که دستیار حرفه ای محصول شما باشم.
