تقسیم کننده PLC باکس ABS همه کاره 1 × 2 تا 1 × 64 ، از دست دادن کم ، دمای گسترده ، قابل سفارشی

تقسیم کننده PLC باکس ABS همه کاره 1 × 2 تا 1 × 64 ، از دست دادن کم ، دمای گسترده ، قابل سفارشی

جزئیات محصول:

محل منبع: گوانگدونگ، شنژن
نام تجاری: TAKFLY
گواهی: CE,ROHS,REACH,ISO9001,ISO14001
شماره مدل: QSFP28-4SFP28-xxx

پرداخت:

مقدار حداقل تعداد سفارش: 1 عدد
قیمت: US$2.2 ~ US$36/PC
جزئیات بسته بندی: اسپون + جعبه + کارتن
زمان تحویل: 3-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
بهترین قیمت مخاطب

اطلاعات تکمیلی
برجسته کردن:

تقسیم کننده ABS PLC 1 × 2 تا 1 × 64

,

جدا کننده فیبر نوری با از دست دادن کم

,

تقسیم کننده PLC با دمای وسیع

توضیحات محصول

بررسی اجمالی محصول

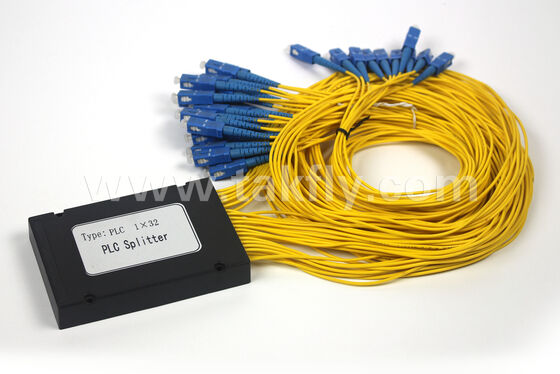

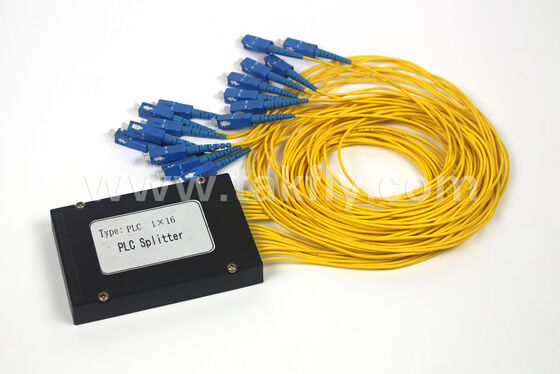

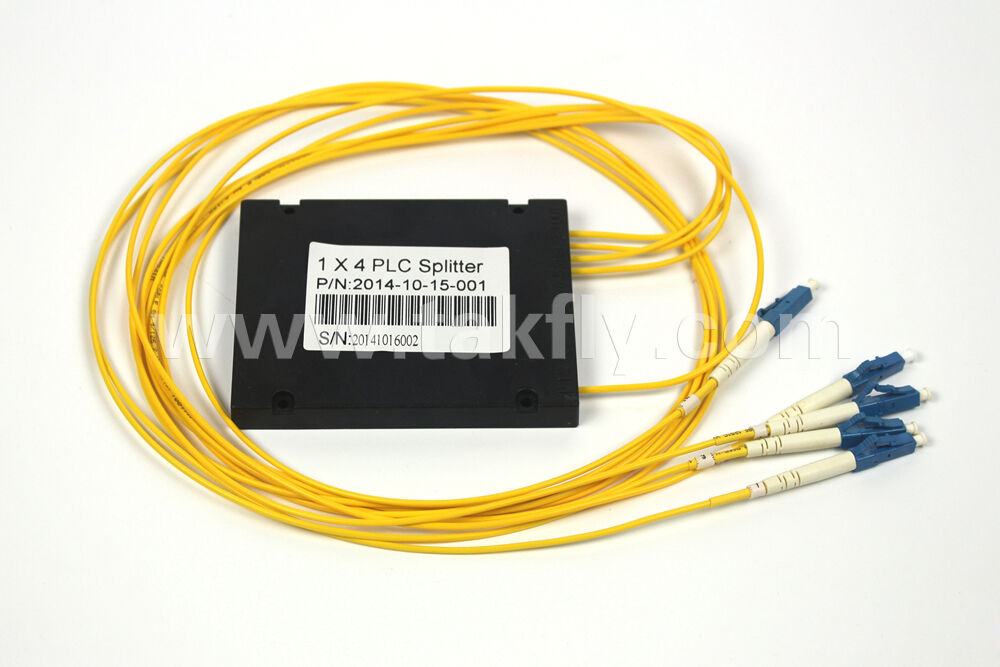

این سری از اسپلیترهای PLC در جعبه‌های پلاستیکی ABS یا جعبه‌های فلزی قرار می‌گیرند که برای نقاط توزیع FTTH/FTTx، کابینت‌های اتصال متقاطع نوری و جعبه‌های ترمینال مشترک که در آن فضا محدود است، طراحی شده‌اند. ماژول ها را می توان با یا بدون کانکتورهای از پیش پایان یافته عرضه کرد و از طول های پیگتیل سفارشی و انواع فیبر پشتیبانی می کند.
تقسیم کننده PLC باکس ABS همه کاره 1 × 2 تا 1 × 64 ، از دست دادن کم ، دمای گسترده ، قابل سفارشی 0
انواع و ابعاد بسته بندی
همه ابعاد بر حسب میلی متر (L × W × H) برای ماژول های دارای پیگتیل ورودی/خروجی (اتصال کننده ها در ابعاد گنجانده نشده است) هستند.
ابعاد سری 1×N
نوع بسته 1×2 1×4 1×8 1×16 1×32 1×64
جعبه فلزی پایه 40×4×4 40×4×4 40×4×4 50×7×4 60×7×4 60×12×4
جعبه فلزی مینی ماژول 60×7×4 60×7×4 60×7×4 60×12×4 80×20×6 100×40×6
جعبه پلاستیکی ماژول (ABS) 100×80×10 100×80×10 100×80×10 120×80×18 120×80×18 140×115×18
ابعاد سری 2×N
نوع بسته 2×2 2×4 2×8 2×16 2×32 2×64
جعبه فلزی پایه 60×7×4 60×7×4 60×7×4 60×7×4 60×7×4 80×12×4
جعبه فلزی مینی ماژول 70×7×4 70×7×4 70×7×4 80×12×4 80×20×6 100×40×6
جعبه پلاستیکی ماژول (ABS) 100×80×10 100×80×10 100×80×10 120×80×18 120×80×18 140×115×18
توجه:ابعاد فقط برای بدنه ماژول است. طول خوکچه و اتصالات گنجانده نشده است. جعبه های پلاستیکی ABS به طور معمول سفید یا مشکی با درجه ضد شعله UL94 V-0 هستند. جعبه های فلزی از فولاد با روکش ضد زنگ ساخته شده اند.
پارامترهای فنی
پارامترهای عملکرد نوری قابل اعمال برای همه انواع بسته بندی (جعبه ABS یا جعبه فلزی) برای نسبت های تقسیم مربوطه.
پارامتر 1×2 1×4 1×8 1×16 1×32 1×64 2×2 2×4 2×8 2×16 2×32 2×64
طول موج عملیاتی (nm) 1260 تا 1650 1260 تا 1650 1260 تا 1650 1260 تا 1650 1260 تا 1650 1260 تا 1650 1260 تا 1650 1260 تا 1650 1260 تا 1650 1260 تا 1650 1260 تا 1650 1260 تا 1650
حداکثر افت درج (dB) 3.9 7.2 10.3 13.5 16.8 20.3 4.2 7.5 10.6 13.9 17.2 20.8
حداکثر یکنواختی (dB) 0.8 0.8 0.8 1.0 1.5 2.0 0.8 1.0 1.2 1.5 1.8 2.0
حداکثر PDL (dB) 0.2 0.3 0.3 0.3 0.3 0.5 0.2 0.3 0.3 0.3 0.3 0.3
ضرر برگشتی (dB) ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55
جهت دهی (dB) ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55 ≥55
دمای عملیاتی (℃) -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85
دمای ذخیره سازی (℃) -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85
یادداشت ها:از دست دادن درج، یکنواختی و مقادیر PDL اندازه گیری شده در دمای اتاق، تلفات اتصال گنجانده نشده است. افت برگشتی ≥55dB بر اساس عملکرد اتصال SC/APC. جهت، دمای عملیاتی و دمای ذخیره سازی مطابق با IEC 61753-2 و Telcordia GR-1209/1221 است.
ویژگی های محصول
  • تکنولوژی PLC- بر اساس مدار موج نور مسطح، ارائه تقسیم یکنواخت و تلفات درج کم
  • گزینه های بسته چندگانه- جعبه پلاستیکی ABS (سبک، کم هزینه) یا جعبه فلزی (مقاومت مکانیکی بالاتر)
  • ابعاد فشرده- مناسب برای محفظه های با فضای محدود مانند FDT، ODC و جعبه ترمینال مشترکین
  • دمای عملیات گسترده-40℃ تا +85℃، مناسب برای کاربردهای داخلی و خارجی
  • رعایت استانداردها- مطابق با IEC 61753-2، RoHS و Telcordia GR-1209/1221
گزینه های سفارشی سازی
همه ماژول‌های جعبه ABS و جعبه فلزی از سفارشی‌سازی‌های زیر پشتیبانی می‌کنند (لطفاً هنگام سفارش مشخص کنید):
آیتم قابل تنظیم گزینه های موجود
نوع رابط روی پیگتیل های ورودی/خروجی SC/APC، SC/UPC، LC/APC، LC/UPC، FC/APC، یا بدون اتصال (فیبر لخت)
طول دم خوک 0.5 متر، 1.0 متر، 1.5 متر، 2.0 متر یا در صورت نیاز
نوع فیبر G.652D، G.657A1 (غیر حساس)، G.657A2
تعداد فیبر ورودی/خروجی 1×N یا 2×N با برچسب گذاری پورت مشخص
رنگ جعبه ABS کد RAL سفید، سیاه یا سفارشی
رتبه بندی بازدارنده شعله UL94 V-0 (استاندارد برای جعبه های ABS)
برنامه های کاربردی معمولی
  • توزیع FTTH/FTTx- نصب شده در پایانه های توزیع فیبر، محفظه پایانه های شبکه نوری یا جعبه های دیواری
  • شبکه های CATV- تقسیم سیگنال های پخش در معماری های HFC
  • شبکه های محلی (LAN)- شبکه اپتیکال غیرفعال برای پردیس های سازمانی
  • اتصال مرکز داده- تقسیم کم تلفات برای مسیرهای نظارت یا افزونگی
نمونه سفارش
نسبت تقسیم نوع بسته رابط (ورودی/خروجی) طول دم خوک نوع فیبر
1×8 جعبه پلاستیکی ABS SC/APC 1.0 متر G.657A1
قالب کد سفارش (مثال):
PLC-ABS-1×8-SC/APC-1.0-G657A1
برای دریافت جدول کامل کد سفارش با ما تماس بگیرید.
