1 × 128 تعداد پورت بالا PLC جداکننده رک وصله پانل با چگالی فوق العاده بالا توزیع FTTX
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | QSFP28-4SFP28-xxx |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$17.66 ~ US$70.63/PC |

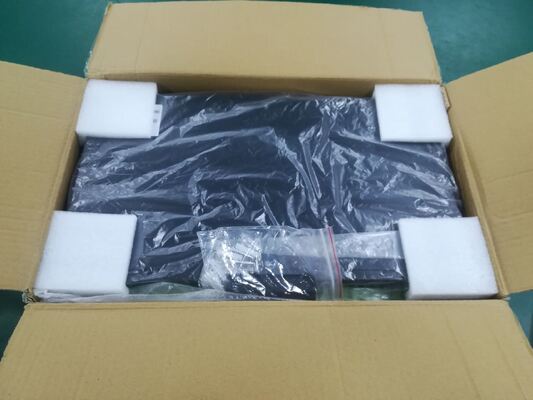

| جزئیات بسته بندی: | اسپون + جعبه + کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | 128 پورت PLC splitter rack mount,پانل توزیع FTTX با چگالی بالا,پانل پچ PLC splitter فیبر نوری |
||
|---|---|---|---|
توضیحات محصول
1*128 تعداد پورت بالا PLC Splitter Rack Mount Patch Panel
نام محصول:1*128 PLC Rack Splitter Mount Patch Panel
شماره قطعه:P-1128-RF-LA-Φ0.9-05-05
پیکربندی:1 ورودی * 128 خروجی
شماره قطعه:P-1128-RF-LA-Φ0.9-05-05
پیکربندی:1 ورودی * 128 خروجی

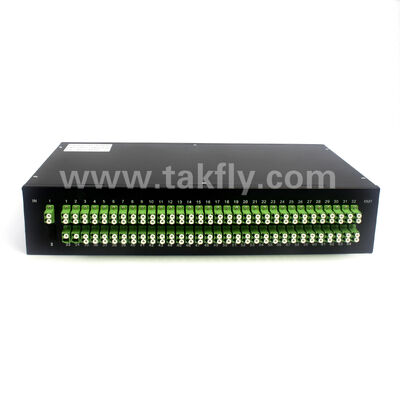

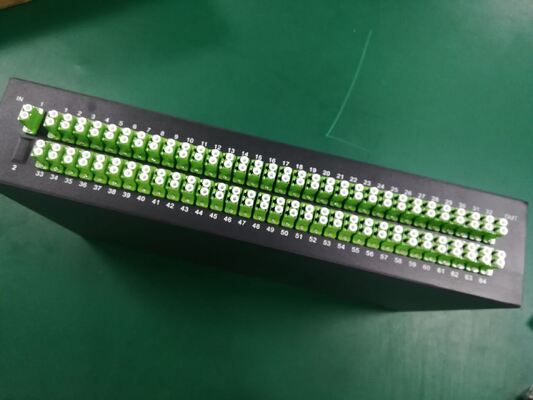

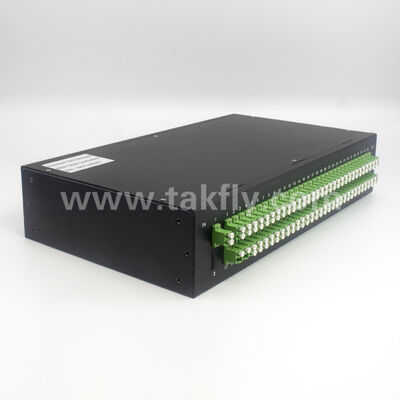

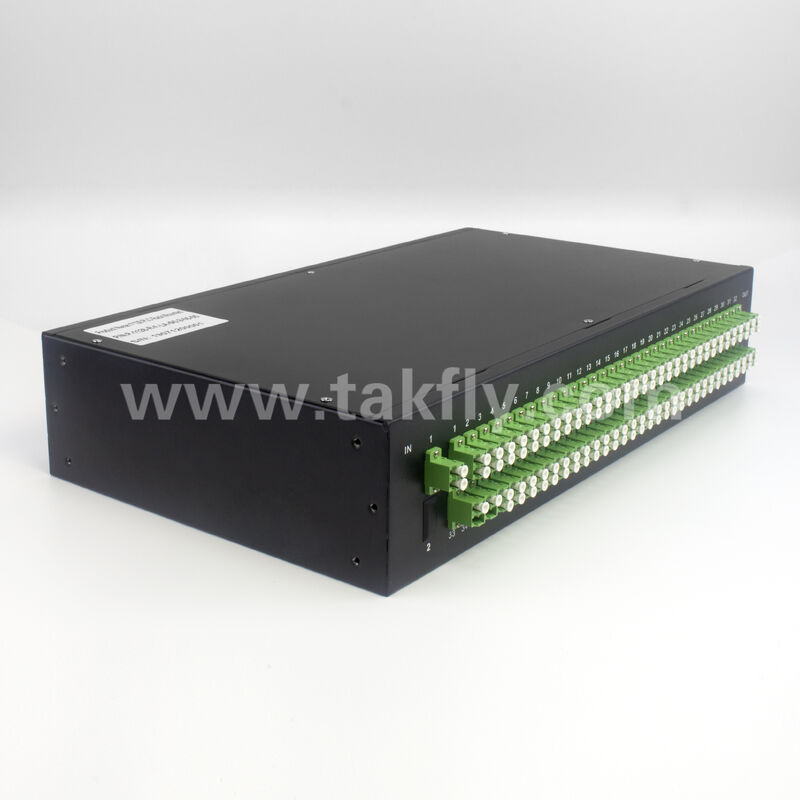

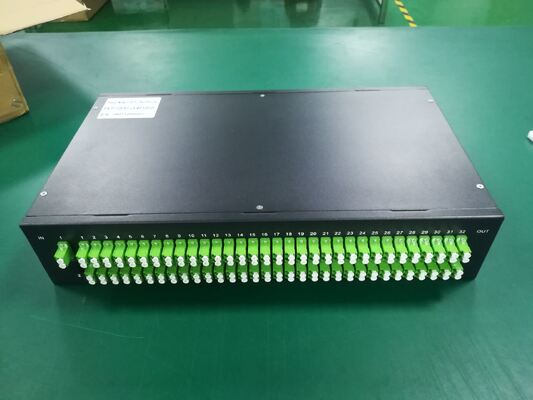

این پانل اسپلیتر PLC که روی قفسه نصب شده است، یک اسپلیتر مدار موج نور مسطح 1*128 را با یک پچ پنل جلویی ادغام می کند. این واحد دارای یک محفظه استاندارد 19 اینچی روی قفسه است (به طور معمول ارتفاع 4U یا 5U بسته به تراکم پورت). فیبر ورودی از آداپتورهای اتصال (مانند LC یا SC) استفاده می کند، در حالی که فیبرهای خروجی 128 به آداپتورهای جلویی با پیگتیل های 0.9 میلی متری یا کانکتورهای پانل ختم می شوند. این راه حل برای دفاتر مرکزی FTTH/FTTX، هدندها یا برنامه های فریم توزیع طراحی شده است، این راه حل برای توزیع سیگنال های نوری واحد به چندین کاربر ایده آل است.
مشخصات عملکرد معمولی
| پارامتر | ارزش |
|---|---|
| طول موج عملیاتی | 1260 تا 1650 نانومتر |
| از دست دادن درج (حداکثر) | ≤23.0 دسی بل (معمولی ≤21.5 دسی بل) |
| یکنواختی (حداکثر) | ≤2.5 دسی بل |
| از دست دادن وابسته به قطبش | ≤0.5 دسی بل |
| ضرر برگشتی | ≥55 دسی بل (کانکتور) |
| جهت دهی | ≥55 دسی بل |
| دمای عملیاتی | -40℃ ~ +85℃ |
| دمای ذخیره سازی | -40℃ ~ +85℃ |
| نوع فیبر | ورودی: 2.0 میلی متر یا 3.0 میلی متر؛ خروجی: پیگتیل 0.9 میلی متری |
| نوع رابط (ورودی/خروجی) | SC/APC، SC/UPC، LC/UPC یا همانطور که مشخص شده است |
مشخصات مکانیکی
- نصب قفسه 19 اینچی استاندارد با کانکتورهای خروجی از قبل قطع شده
- پانل جلویی قابل جابجایی برای تمیز کردن و بازرسی آسان
- برچسب گذاری پورت را از 1 تا 128 پاک کنید
- سینی اتصال اختیاری یا کیت فن بیرون برای مدیریت فیبر
ویژگی های کلیدی
- طول موج عملیاتی باند پهن
- از دست دادن درج کم
- تلفات وابسته به قطبش کم (PDL)
- طراحی فشرده
- یکنواختی کانال به کانال عالی
- قابلیت اطمینان و پایداری بالا
برنامه های کاربردی
- شبکه های مخابراتی
- سیستم های PON
- FTTH (فیبر به خانه)
- سیستم های CATV
- انتقال ویدئو
مشخصات فنی
پارامترهای عملکرد
| پارامتر | ارزش |
|---|---|
| طول موج عملیاتی (nm) | 1260 تا 1650 |
| نوع فیبر | ITU-T G657A1، G657A2 و G.652D |
| حداکثر پایداری دما (dB) | 0.5 (معمولی 0.3) |
| دمای عملیاتی (°C) | -40 ~ +85 |
| دمای نگهداری (درجه سانتیگراد) | -40 ~ +85 |
1 * عملکرد شکاف N
| تایپ کنید | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| حداکثر تلفات درج (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| حداکثر یکنواختی (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| حداکثر PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N عملکرد اسپلیتر
| تایپ کنید | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| حداکثر تلفات درج (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| حداکثر یکنواختی (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| حداکثر PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
توجه: تمام اندازه گیری ها در دمای اتاق انجام می شود، به استثنای اتصال دهنده ها. حداقل تلفات برگشتی برای همه انواع: 55 دسی بل.
سوالات متداول
سوالات متداول محصول
Q1: هدف از یک اسپلیتر 1*128 PLC چیست؟
A1: یک سیگنال نوری ورودی را به 128 سیگنال خروجی با توان برابر تقسیم می کند. معمولاً در شبکه های FTTH/PON در مقیاس بزرگ (تک پورت OLT که تا 128 کاربر را ارائه می دهد) و سیستم های توزیع نوری CATV استفاده می شود.
Q2: از دست دادن معمولی درج برای یک اسپلیتر 1*128 چیست؟
A2: تلفات نظری تقریباً 21.0 دسی بل است. با احتساب تلفات اضافی و اتلاف اتصال، مجموع تلفات درج ≤23.0 دسی بل (معمولی)، با حداکثر ≤26.0 دسی بل طبق استانداردهای صنعت است.
Q3: آیا می توان از این اسپلیتر به صورت معکوس استفاده کرد؟
A3: بله، اسپلیترهای PLC دستگاه های متقابل غیرفعال هستند. آنها می توانند 128 سیگنال ورودی را در یک فیبر خروجی ترکیب کنند، اما توجه داشته باشید که تلفات ترکیبی بالا خواهد بود (≥21 dB) و بازتاب معکوس باید کنترل شود.
Q4: چه نوع اتصالاتی برای پانل خروجی موجود است؟
A4: گزینه های استاندارد شامل SC/APC (متداول ترین برای FTTH)، SC/UPC، LC/UPC یا FC/APC است. با ما تماس بگیرید تا رابط های اتصال دهنده خاص را برای نیازهای خود تأیید کنید.
Q5: این پانل به چه ارتفاع رک (U) نیاز دارد؟
A5: ارتفاع رک به طراحی و چگالی پورت بستگی دارد. اسپلیترهای 1*128 معمولاً در ارتفاعات 2U، 3U یا 4U عرضه می شوند. برای اطلاع از ابعاد دقیق این مدل خاص با ما تماس بگیرید.
Q6: اسپلیتر در کابینت های فضای باز چقدر پایدار است؟
A6: این دستگاه از 40- تا 85+ درجه سانتیگراد کار می کند و آن را برای کابینت های فضای باز، اتاق های سردوش یا دفاتر مرکزی بدون کنترل دما مناسب می کند.
Q7: چند ماژول شکاف در داخل است؟ آیا ماژول های 1*16 یا 1*32 آبشاری است؟
A7: اسپلیترهای 1*128 را می توان با یک تراشه PLC با یکنواختی بالا یا با ماژول های کوچکتر آبشاری پیاده سازی کرد. برای جزئیات پیکربندی داخلی خاص با تیم فروش ما تماس بگیرید.
Q8: دوره گارانتی چیست؟
A8: گارانتی استاندارد 1 سال است که عیوب غیر انسانی را با تعمیر رایگان برای عیوب ساخت پوشش می دهد.
Q9: آیا می توانم قبل از سفارش انبوه نمونه ای دریافت کنم؟
A9: بله، ما نمونه ها را ارائه می دهیم. لطفاً الزامات طول اتصال و فیبر خود را مشخص کنید.
Q10: چگونه کانکتورهای خروجی را روی پانل های با چگالی بالا تمیز کنیم؟
A10: از پاک کننده های یک کلیک یا پاک کننده های کاست با آداپتورهای مناسب (SC یا LC) استفاده کنید. طراحی پانل جلویی امکان تمیز کردن فردی را بدون ایجاد مزاحمت برای الیاف مجاور فراهم می کند.
