1 × 9 کانال PLC Splitter با فیبر 0.9mm برای شبکه های توزیع نوری FTTH / FTTX
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | QSFP28-4SFP28-xxx |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$1.45 ~ US$43.18/PC |
| جزئیات بسته بندی: | اسپون + جعبه + کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |
|
اطلاعات تکمیلی |
توضیحات محصول

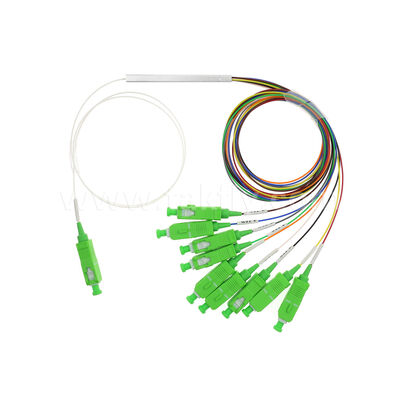

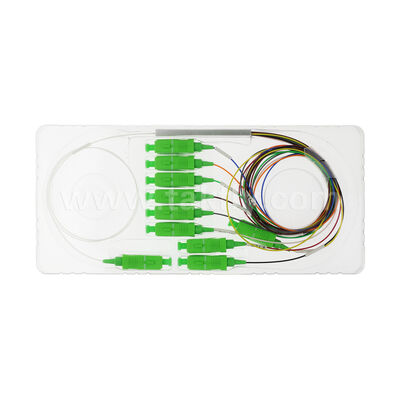

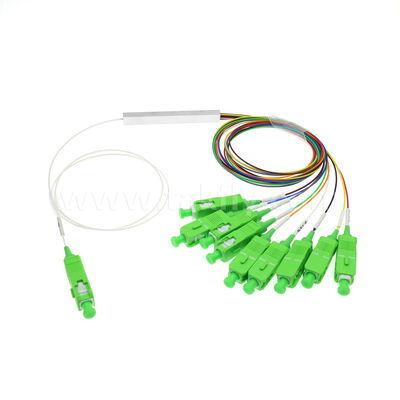

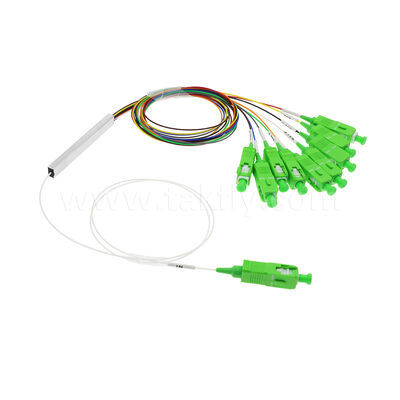

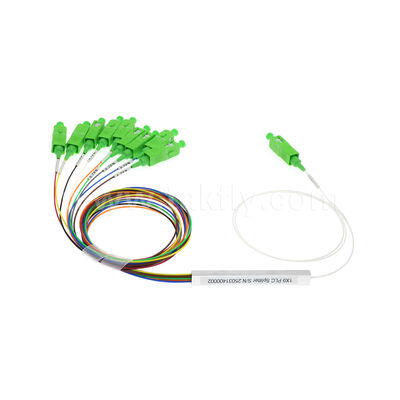

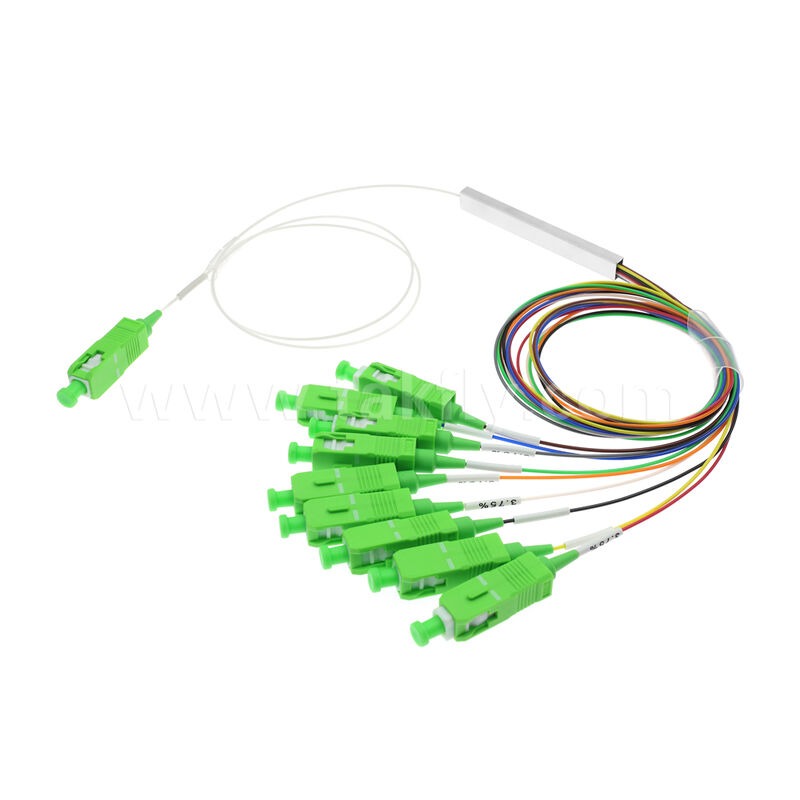

1X9 Mini O.9mm PLC Splitter
بررسی اجمالی محصول
این اسپلیتر PLC دارای پیکربندی کانال 1*9 است که یک ورودی را به طور مساوی به 9 پورت خروجی تقسیم می کند. بسته جمع و جور Mini از فیبر با قطر بیرونی 0.9 میلی متری استفاده می کند که برای تجهیزات توزیع فیبر با چگالی بالا و تأسیسات با فضای محدود مناسب است.
بر اساس فناوری مدار موج نور مسطح، یکنواختی تقسیم پایدار را ارائه می دهد. محدوده طول موج عملیاتی 1260 نانومتر تا 1650 نانومتر را پوشش می دهد که با شبکه های نوری غیرفعال سازگار است. پارامترهای از دست دادن و یکنواختی درج مطابق با استانداردهای IEC 61753-2 است. محدوده دمای عملیاتی از -40 تا +85 درجه سانتیگراد امکان استقرار در کابینت های فضای باز یا جعبه های پایان مشترک را فراهم می کند.
گزینه های موجود
- نوع اتصال: هیچ / LC / اتصال SC
- اندازه مسکن: در صورت درخواست قابل تنظیم است
- نوع فیبر: G.657A1 / G.652D و غیره
ویژگی های کلیدی
- طول موج عملیات پهن باند
- از دست دادن درج کم
- PDL کم
- طراحی فشرده
- یکنواختی کانال به کانال خوب
- قابلیت اطمینان و پایداری بالا
اطلاعات محصول
| طول موج عملیاتی (nm) | 1260-1650 | تاریخ بازرسی | 2025/3/14 |
| P/N | 1x9-0.9-0.5M-SC/APC | S/N | 25031400002 |
| نوع فیبر | G657A1 | طول فیبر (متر) | >=0.5 |
| نوع رابط | SC/APC | ابعاد بسته بندی (میلی متر) | 60x7x4 |
| دمای ذخیره سازی | -40 ~ 85+ | دمای عملیاتی | -40 ~ 85+ |
برنامه های کاربردی
- بخش مخابرات
- سیستم PON
- شبکه های توزیع نوری FTTH / FTTX
- تقسیم سیگنال CATV
- انتقال ویدئو
- شبکه اپتیکال غیرفعال (POL)
- اتصالات داخلی قاب توزیع فیبر (ODF).
- لینک های تقسیم کننده مرکز داده
مشخصات عملکرد
| مورد | IL(dB) | PDL(dB) | RL(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| طول موج (nm) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| مشخصات | حداکثر 16.30 | MAX.0.25 | >65 | ||||||
| بندر-70% | 2.04 | 1.77 | 1.67 | 0.04 | 0.01 | 0.09 | پاس | پاس | پاس |
| پورت-3.75% | 16.06 | 16.03 | 16.09 | 0.06 | 0.08 | 0.08 | پاس | پاس | پاس |
| پورت-3.75% | 16.17 | 16.14 | 15.61 | 0.05 | 0.06 | 0.06 | پاس | پاس | پاس |
| پورت-3.75% | 15.81 | 15.93 | 15.99 | 0.08 | 0.04 | 0.09 | پاس | پاس | پاس |
| پورت-3.75% | 16.02 | 15.67 | 15.68 | 0.06 | 0.09 | 0.04 | پاس | پاس | پاس |
| پورت-3.75% | 15.90 | 15.98 | 15.94 | 0.09 | 0.05 | 0.05 | پاس | پاس | پاس |
| پورت-3.75% | 15.64 | 15.68 | 15.61 | 0.01 | 0.07 | 0.01 | پاس | پاس | پاس |
| پورت-3.75% | 15.76 | 16.18 | 15.61 | 0.08 | 0.05 | 0.02 | پاس | پاس | پاس |
| پورت-3.75% | 15.69 | 15.84 | 15.79 | 0.04 | 0.03 | 0.02 | پاس | پاس | پاس |
| ورودی | N/A | N/A | |||||||
| حداکثر | 16.17 | 16.18 | 16.09 | 0.09 | 0.09 | 0.09 | N/A | ||
| MIN | 15.64 | 15.67 | 15.61 | 0.01 | 0.01 | 0.01 | N/A | ||
| میانگین | 14.34 | 14.35 | 14.22 | 0.06 | 0.05 | 0.05 | N/A | ||
| یکنواختی (s1.0dB) | 0.53 | 0.51 | 0.48 | جهت دهی (dB) | > 55 |
مشخصات فنی
| مورد | پارامتر |
|---|---|
| طول موج عملیاتی (nm) | 1260 تا 1650 |
| نوع فیبر | ITU-T G657A1، G657A2 و G.652D |
| حداکثر پایداری دما (dB) | 0.5 (معمولی 0.3) |
| دمای عملیاتی (℃) | -40 ~ +85 |
| دمای ذخیره سازی (℃) | -40 ~ +85 |
عملکرد شکاف بر اساس نوع
| نوع (1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| حداکثر تلفات درج (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| حداکثر یکنواختی (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| حداقل ضرر بازده (dB) | 55 | |||||
| Max.PDL(dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| نوع (2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| حداکثر تلفات درج (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| حداکثر یکنواختی (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| حداقل ضرر بازده (dB) | 55 | |||||
| Max.PDL(dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
توجه:همه اندازهگیریها در دمای اتاق انجام میشوند و کانکتورها شامل نمیشوند.
سوالات متداول
س: آیا شما یک تولید کننده هستید؟
A: بله، ما یک تولید کننده، راه حل FTTH و ارائه دهنده راه حل کل مرکز داده در شنژن، چین هستیم، که در سال 2000 تاسیس شد.
س: MOQ شما چیست؟
A: MOQ می تواند 1 عدد باشد، اما قیمت رقابتی نیست. مقدار بیشتر، قیمت رقابتی تر خواهد بود.
س: آیا می توانید قیمت FOB را نقل کنید؟
ج: بله. ما می توانیم از طریق هوا، DHL، TNT، UPC، FEDEX، و غیره تحویل دهیم. برای مقدار زیاد، از طریق دریا تحویل خواهیم داد. ما می توانیم قیمت را با حمل و نقل و زمان هدایت برای شما پس از اینکه نیازهای دقیق را با کمیت به ما اطلاع دهید، نقل قول کنیم.
س: کیفیت شما چگونه است؟
A: تولید ما مطابق با استاندارد IEC، اروپا است. دارای گواهینامه CE، ISO، RoHS، CPR و ANATEL. تمامی محصولات 100% قبل از تحویل تست می شوند.
س: زمان هدایت شما چقدر است؟
A: این بستگی به مقدار و محصولات دارد. برای پچ کورد فیبر نوری، زمان تحویل می تواند 2-3 روز کاری در 5000 عدد باشد. ما محصولات معمولی را در انبار نگهداری می کنیم و می توانیم سفارشات فوری را انجام دهیم.
س: ضمانت شما چیست؟
A: بستگی به محصولات مختلف دارد، ما از زمان تحویل 1 سال گارانتی برای پچ کورد داریم، اما فقط مسئول آسیب های غیر مصنوعی هستیم. برای آسیب مصنوعی می توانیم آن را به صورت رایگان تعمیر کنیم، کرایه حمل توسط شما پرداخت می شود.
س: بسته بندی شما چیست؟
A: بسته استاندارد صادرات بین المللی. اگر نیاز به چاپ لوگوی خود روی بسته بندی دارید، لطفاً قبل از نقل قول به ما اطلاع دهید.
س: آیا می توانید OEM / ODM را ارائه دهید؟
پاسخ: بله، می توانیم. همه محصولات OEM/ODM را می پذیرند. ما می توانیم قرارداد محرمانه را امضا کنیم.
س: آیا می توانم یک نمونه داشته باشم؟
پاسخ: بستگی به این دارد که کدام محصولات. نمونه رایگان زیر 10 دلار ارائه شده است. هزینه حمل و نقل قبل از تحویل توسط خریدار پرداخت می شود.
س: چگونه می توانم سفارش بدهم؟
A: 1. نامه یا درخواست با نام محصول، مشخصات، و مقدار را برای ما ارسال کنید. در صورت نیاز به قیمت FOB، CIF، CFR آدرس دریافت خود را ارائه دهید.
2. ما نقل قول خود را با زمان سرب ارائه خواهیم داد.
3. پس از تایید نقل قول، ما یک PI با حساب بانکی خود ارسال خواهیم کرد.
4. تولید خواهد شد پس از پرداخت ترتیب داده شده است.
5. قبل از تحویل، گیرنده را با خود تأیید کنید.
6. شماره پیگیری پس از تحویل ارائه خواهد شد.
2. ما نقل قول خود را با زمان سرب ارائه خواهیم داد.
3. پس از تایید نقل قول، ما یک PI با حساب بانکی خود ارسال خواهیم کرد.
4. تولید خواهد شد پس از پرداخت ترتیب داده شده است.
5. قبل از تحویل، گیرنده را با خود تأیید کنید.
6. شماره پیگیری پس از تحویل ارائه خواهد شد.
س: مدت پرداخت شما چیست؟
A: T/T، Western Union، Paypal، MoneyGram به یکباره. برای مبالغ بزرگ، می توان 50٪ پیش پرداخت، 50٪ مانده قبل از تحویل پرداخت کرد.
نکته تکمیلی:با همان استاندارد کیفیت، اگر می توانستید قیمت بهتری از بازار دریافت کنید، TAKFLY نیز می تواند همان قیمت را از شما پشتیبانی کند. 3 سال سابقه کار در صنعت فیبر نوری، باعث افتخار است که دستیار حرفه ای محصول شما باشم.
