مجموعه کامل 1 × 2 تا 1 × 32 PLC Splitter Series 1U Rack Chassis برای دفتر مرکزی
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | QSFP28-4SFP28-xxx |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$15.13 ~ US$57.35/PC |

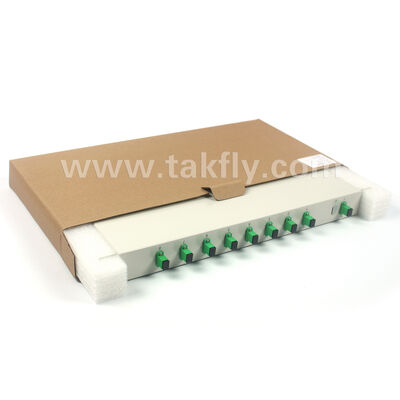

| جزئیات بسته بندی: | اسپون + جعبه + کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | شاسی قفسه شکاف PLC 1×32,تقسیم کننده PLC فیبر نوری 1U,سری تقسیم کننده PLC دفتر مرکزی |
||
|---|---|---|---|
توضیحات محصول

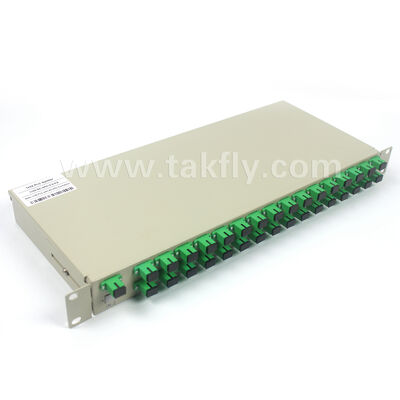

سری کامل 1×2 تا 1×32 PLC Splitter - شاسی رک 1U برای دفتر مرکزی
بررسی اجمالی محصول
این سری از جداکنندههای اپتیکال PLC دارای یک محفظه استاندارد 19 اینچی 1U است که برای نصب متمرکز در قفسههای تجهیزات مخابراتی طراحی شده است. بر اساس فناوری مدار موج نور مسطح (PLC)، محصولات برای توزیع توان نوری در شبکههای توزیع نوری (ODN) استفاده میشوند که از سناریوهای شبکه دسترسی FTTH/FTTB پشتیبانی میکنند. سری کامل نسبت های تقسیم از 1×2 تا 1×32 را پوشش می دهد، با رابط SC/APC یکپارچه، مناسب برای استقرار شبکه PON.
مشخصات اصلی و لیست مدل
| مدل | نسبت تقسیم | نوع رابط | مشخصات Pigtail | اطلاعات برچسب |
|---|---|---|---|---|
| TAK‑PLC‑1×2 | 1×2 | SC/APC | 2.0 میلی متر، 0.5 متر | 1×2 PLC Splitter / 1×2‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1×4 | 1×4 | SC/APC | 2.0 میلی متر، 0.5 متر | 1×4 PLC Splitter / 1×4‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1×8 | 1×8 | SC/APC | 2.0 میلی متر، 0.5 متر | 1×8 PLC Splitter / 1×8‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1×16 | 1×16 | SC/APC | 2.0 میلی متر، 0.5 متر | 1×16 PLC Splitter / 1×16‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1×32 | 1×32 | SC/APC | 2.0 میلی متر، 0.5 متر | 1×32 PLC Splitter / 1×32‑SC‑APC‑2.0‑0.5 |
توجه:در برچسب، "2.0-0.5" نشان دهنده قطر بیرونی دم 2.0 میلی متری، طول 0.5 متر است. کانکتور SC/APC سبز رنگ با وجه انتهایی زاویه دار، افت برگشتی ≥55dB، مناسب برای سناریوهای سرویس مختلط CATV + داده است.
پارامترهای فنی
| پارامتر | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| طول موج عملیاتی (nm) | 1260 تا 1650 | 1260 تا 1650 | 1260 تا 1650 | 1260 تا 1650 | 1260 تا 1650 | 1260 تا 1650 | 1260 تا 1650 | 1260 تا 1650 | 1260 تا 1650 | 1260 تا 1650 | 1260 تا 1650 | 1260 تا 1650 |
| حداکثر افت درج (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| حداکثر یکنواختی (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| حداکثر PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| ضرر برگشتی (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| جهت دهی (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| دمای عملیاتی (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| دمای ذخیره سازی (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
نکات جدول:از دست دادن درج، یکنواختی و مقادیر PDL توسط سازنده ارائه می شود (در دمای اتاق اندازه گیری می شود، تلفات اتصال شامل نمی شود). تلفات برگشتی ≥55dB بر اساس عملکرد اتصال SC/APC (وجهه انتهایی زاویه دار)، مطابق با IEC 61753-2 است. طول موج عملیاتی، جهت دهی، دمای عملیاتی و دمای ذخیره سازی مطابق با استانداردهای صنعت (IEC 61753-2 و Telcordia GR-1209/1221) است. برای اطلاعات دقیق تست محصولات ارسال شده، لطفاً به گزارش بازرسی همراه با هر تحویل مراجعه کنید.
ویژگی های محصول
فناوری و عملکرد
- بر اساس فناوری مدار موج نور مسطح (PLC)، یکنواختی تقسیم ≤0.5dB (معمولی)
- غیر حساس به طول موج، از همزیستی EPON، GPON و XGS-PON پشتیبانی می کند
- از دست دادن درج پایدار، برتر از تقسیم کننده های سنتی FBT
نصب و حفاظت
- محفظه پایه رک 1U استاندارد 19 اینچی، مناسب همه قفسههای مخابراتی استاندارد
- محفظه فولادی نورد سرد با پوشش ضد الکتریسیته ساکن
- مدیریت متمرکز، کابل کشی و نگهداری در دفاتر مرکزی را تسهیل می کند
رابط و سازگاری
- کانکتور سبز رنگ SC/APC یکپارچه، وجه انتهایی زاویه دار تلفات برگشتی کم را تضمین می کند
- مشخصات استاندارد pigtail (2.0mm، 0.5m)، سازگار با تجهیزات اصلی OLT و قاب های توزیع نوری (ODF)
- از درج/حذف سریع و مکان یابی عیب پشتیبانی می کند
پوشش کامل

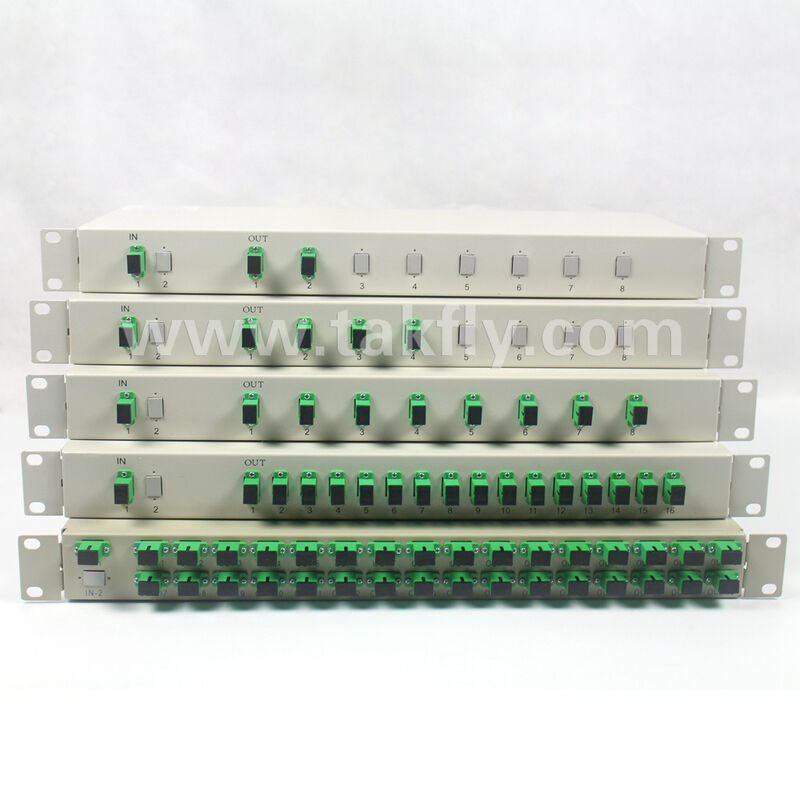

- ماتریس نسبت تقسیم کامل از 1×2 تا 1×32
- الزامات تقسیم بندی مختلف از گره های کوچک تا دفاتر مرکزی بزرگ را برآورده می کند
برنامه های کاربردی معمولی
شبکه های دسترسی پهن باند حامل FTTH
مستقر در OLT headend، توزیع یک سیگنال OLT واحد به پایانه های ONT مشترکین متعدد.
HFC Hybrid Fiber-Coax Networks
کاهش بازگشت کم رابط SC/APC کیفیت سیگنال ویدئویی CATV را تضمین می کند. پشتیبانی از تحویل همزمان داده + سرویس پخش.
شبکه های خصوصی سازمانی / شبکه های پردیس
برای تقسیم سیگنال پیوند فیبر، افزونگی خدمات و گسترش پهنای باند استفاده می شود. الزامات دسترسی به گره چند سرویس را برآورده می کند.
ابعاد و محیط مکانیکی
| مورد | مشخصات |
|---|---|
| نوع محوطه | پایه قفسه 19 اینچی 1U |
| ابعاد محفظه (W×D×H) | 483×250×44.5 میلی متر (معمولی) |
| مواد محفظه | فولاد نورد سرد، پوشش ضد الکتریسیته ساکن |
| روش نصب | پیچ به قفسه (با گوش های نصب) |
| دمای عملیاتی | -40℃ ~ +85℃ |
| دمای ذخیره سازی | -40℃ ~ +85℃ |
| رطوبت نسبی | ≤95% (غیر متراکم) |
اطلاعات سفارش
| مدل | نسبت تقسیم | رابط | مشخصات Pigtail |
|---|---|---|---|
| TAK‑PLC‑1×2 | 1×2 | SC/APC | 2.0 میلی متر، 0.5 متر |
| TAK‑PLC‑1×4 | 1×4 | SC/APC | 2.0 میلی متر، 0.5 متر |
| TAK‑PLC‑1×8 | 1×8 | SC/APC | 2.0 میلی متر، 0.5 متر |
| TAK‑PLC‑1×16 | 1×16 | SC/APC | 2.0 میلی متر، 0.5 متر |
| TAK‑PLC‑1×32 | 1×32 | SC/APC | 2.0 میلی متر، 0.5 متر |
اظهارات:طول پیگتیل سفارشی (به عنوان مثال، 1.0 متر، 1.5 متر) در صورت درخواست در دسترس است. گزینه های اتصال: SC/UPC، LC/APC، و غیره. لطفاً هنگام سفارش آن را مشخص کنید.
سوالات متداول
س: آیا شما یک تولید کننده هستید؟
A: بله، ما یک تولید کننده و ارائه دهنده راه حل کل راه حل / مرکز داده FTTH مستقر در شنژن، چین، تاسیس در سال 2000 هستیم.
س: MOQ شما چیست؟
A: MOQ می تواند 1 قطعه باشد، اما قیمت گذاری با مقادیر بیشتر رقابتی تر می شود.
س: آیا می توانید قیمت FOB را نقل کنید؟
ج: بله. ما از طریق هوا (DHL، TNT، UPS، FEDEX) یا دریا برای مقادیر زیاد تحویل می دهیم. ما بر اساس نیازهای دقیق شما، قیمت هایی را با زمان حمل و نقل ارائه می دهیم.
س: کیفیت شما چگونه است؟
پاسخ: تولید ما از استانداردهای IEC و اروپایی با گواهینامه های CE، ISO، RoHS، CPR و ANATEL پیروی می کند. تمامی محصولات 100% قبل از تحویل تست می شوند.
س: زمان هدایت شما چقدر است؟
A: بستگی به مقدار و نوع محصول دارد. پچ کوردهای فیبر نوری: 2-3 روز کاری برای حداکثر 5000 قطعه. ما محصولات معمولی را ذخیره می کنیم و سفارشات فوری را انجام می دهیم.
س: ضمانت شما چیست؟
پاسخ: گارانتی 1 ساله برای پچ کورد (آسیب غیر مصنوعی). برای آسیب های مصنوعی، ما تعمیر رایگان را با مشتری که هزینه های حمل و نقل را پوشش می دهد، ارائه می دهیم.
س: بسته بندی شما چیست؟
A: بسته بندی استاندارد صادرات بین المللی. چاپ آرم سفارشی در صورت درخواست موجود است.
س: آیا می توانید OEM / ODM را ارائه دهید؟
A: بله، همه محصولات OEM/ODM را می پذیرند. ما می توانیم قراردادهای محرمانه امضا کنیم.
س: آیا می توانم یک نمونه داشته باشم؟
A: نمونه های رایگان برای محصولات زیر 10 دلار در دسترس است. خریدار قبل از تحویل بار را پرداخت می کند.
س: چگونه می توانم سفارش بدهم؟
A: 1. ارسال درخواست با مشخصات محصول و مقدار. 2. ما نقل قول را با زمان سرب ارائه می دهیم. 3. نقل قول را تایید کنید و PI را دریافت کنید. 4. تولید پس از پرداخت شروع می شود. 5. جزئیات گیرنده را تأیید کنید. 6. دریافت شماره پیگیری پس از تحویل.
س: مدت پرداخت شما چیست؟
A: T/T، Western Union، Paypal، MoneyGram. برای مبالغ زیاد: 50% سپرده، 50% موجودی قبل از تحویل.
با همان استانداردهای کیفیت، اگر در جای دیگری قیمت بهتری پیدا کنید، TAKFLY می تواند با آن مطابقت داشته باشد. تیم ما بیش از 3 سال تجربه صنعت فیبر نوری را برای ارائه کمک های حرفه ای محصول به ارمغان می آورد.
