LGX Box PLC Splitter – ردپای استاندارد شده برای 1×2 تا 2×64، سازگار با اتصالات SC/LC
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | QSFP28-4SFP28-xxx |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$17.66 ~ US$70.63/PC |
| جزئیات بسته بندی: | اسپون + جعبه + کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | LGX Box PLC Splitter SC/LC سازگار,شکاف PLC فیبر نوری 1×2 تا 2×64,شکاف PLC استاندارد LGX Box |
||
|---|---|---|---|
توضیحات محصول
LGX Box PLC Splitter – ردپای استاندارد شده برای 1×2 تا 2×64
سازگار با کانکتورهای SC/LC برای قاب های توزیع فیبر، کابینت های اتصال متقاطع نوری و زیر رک های ODF.
بررسی اجمالی محصول

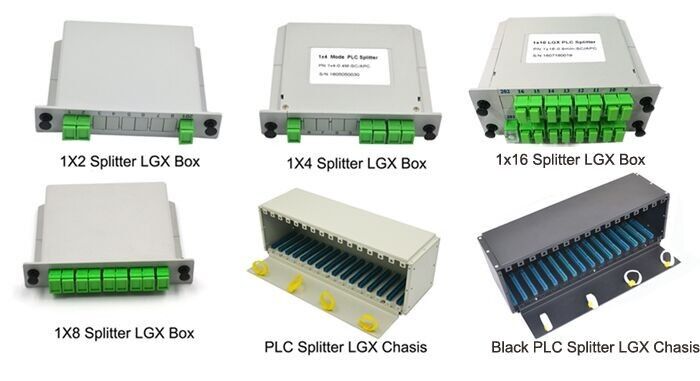

جعبه LGX یک محفظه استاندارد فلزی/پلاستیکی برای اسپلیترهای نوری PLC ارائه میکند که نسبتهای تقسیم را از 1×2 تا 2×64 پوشش میدهد. با اتصالات SC یا LC (ساده/دوبلکس) برای برآوردن نیازهای خاص شما موجود است.
ابعاد بسته در مقابل نسبت تقسیم
ابعاد استاندارد جعبه LGX (L × W × H، بر حسب میلی متر):
| نسبت تقسیم | نوع رابط | طول × عرض × ارتفاع (میلی متر) |
|---|---|---|
| 1×2 | SC / LC | 130 × 100 × 25 |
| 1×4 | SC / LC | 130 × 100 × 25 |
| 1×8 | SC / LC | 130 × 100 × 25 |
| 1×16 | SC / LC | 130 × 100 × 50 |
| 1×32 | LC | 130 × 100 × 50 |

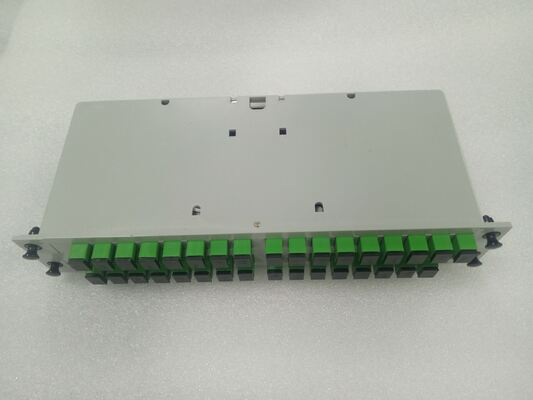

| 1×32 | SC | 130 × 100 × 102 یا 267 × 100 × 50 |
| 1×64 | LC | 130 × 180 × 102 |
| 1×64 | SC | 130 × 100 × 205 |
| 2×2 | SC / LC | 130 × 100 × 25 |
| 2×4 | SC / LC | 130 × 100 × 25 |
| 2×8 | SC / LC | 130 × 100 × 25 |
| 2×16 | SC / LC | 130 × 100 × 50 |
| 2×32 | LC | 130 × 100 × 50 |
| 2×32 | SC | 130 × 100 × 102 |
| 2×64 | LC | 130 × 100 × 50 |
یادداشت ها:
• ابعاد برای مسکن لخت معمولی است. ممکن است تغییرات جزئی به دلیل مسیریابی فیبر داخلی وجود داشته باشد
• برای نسخه 1×32 SC، دو بعد خارجی برای متناسب با عمق قفسه یا سینی مختلف در دسترس است
• همه جعبه های LGX دارای سوراخ های نصب استاندارد هستند که با سینی های ODF اصلی سازگار است
• ابعاد برای مسکن لخت معمولی است. ممکن است تغییرات جزئی به دلیل مسیریابی فیبر داخلی وجود داشته باشد
• برای نسخه 1×32 SC، دو بعد خارجی برای متناسب با عمق قفسه یا سینی مختلف در دسترس است
• همه جعبه های LGX دارای سوراخ های نصب استاندارد هستند که با سینی های ODF اصلی سازگار است
عملکرد نوری اندازه گیری شده
داده های اندازه گیری کارخانه برای تقسیم کننده های PLC تک حالته 1×4، 1×8 و 1×16:

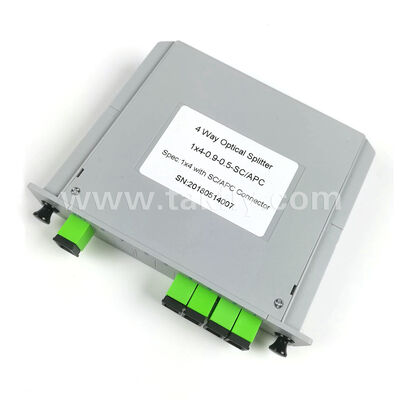

تقسیم کننده PLC 1×4 Single Mode
| طول موج عملیاتی | 1260-1650 نانومتر |
| P/N | 1x4-PLC-0-9-0.5-SA |
| نوع فیبر | G.657A با لوله شل Φ0.9mm |
| نوع رابط | SC/APC |
| دمای عملیاتی | -40 تا +85 درجه سانتیگراد |
| از دست دادن درج | حداکثر 7.2 دسی بل |
| PDL | حداکثر 0.2 دسی بل |
| ضرر برگشتی | ≥55 دسی بل |
تقسیم کننده PLC 1×8 تک حالته
| طول موج عملیاتی | 1260-1650 نانومتر |
| P/N | 1x8-PLC-0.9-0.5-SA |
| نوع فیبر | G.657A با لوله شل Φ0.9mm |
| نوع رابط | SC/APC |
| دمای عملیاتی | -40 تا +85 درجه سانتیگراد |
| از دست دادن درج | حداکثر 10.5 دسی بل |
| PDL | حداکثر 0.2 دسی بل |
| ضرر برگشتی | > 55 دسی بل |

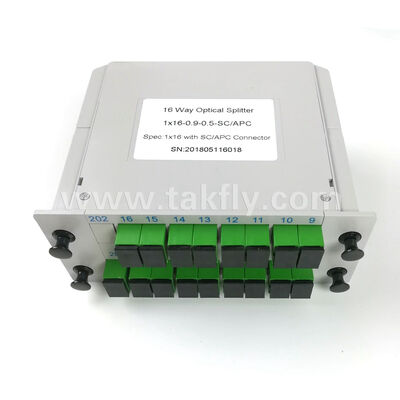

تقسیم کننده PLC 1 × 16 تک حالته
| طول موج عملیاتی | 1260-1650 نانومتر |
| P/N | 1-16-PLC-0.9-0.5-SA |
| نوع فیبر | G.657A با لوله شل Φ0.9mm |
| نوع رابط | SC/APC |
| دمای عملیاتی | -40 تا +85 درجه سانتیگراد |
| از دست دادن درج | حداکثر 13.0 دسی بل |
| PDL | حداکثر 0.25 دسی بل |
| ضرر برگشتی | ≥55 دسی بل |
مواد و مشخصات محیطی
- مصالح مسکن:فولاد نورد سرد (روکش سیاه) یا ABS مقاوم در برابر شعله (اختیاری)
- نوع فیبر:G.657A1 / G.652D (غیر حساس به خم موجود است)
- اتصال دهنده ها:SC/APC، SC/UPC، LC/APC، LC/UPC (در هنگام سفارش مشخص کنید)
- طول دم خوک:استاندارد 0.5 متر / 1.0 متر / 1.5 متر، قابل تنظیم
- دمای عملیاتی:-40 تا +85 درجه سانتیگراد
- دمای ذخیره سازی:-40 تا +85 درجه سانتیگراد
- رطوبت:≤95% (غیر متراکم)
برنامه های کاربردی معمولی
- ادغام زیر رک ODF- سازگاری مستقیم با اسلاید با پچ پنل های 19 اینچی LGX
- کابینت های اتصال متقابل نوری- تقسیم تعداد پورت بالا در گره های FTTx در فضای باز
- مراکز داده- توزیع فیبر با چگالی بالا
- CATV headends- تقسیم سیگنال پخش
گزینه های سفارشی سازی
- نوع اتصال و پولیش (APC/UPC)
- طول دم خوک و رنگ فیبر
- نوع فیبر (G.657A2، چند حالته OM3)
- رنگ محفظه و برچسب زدن صفحه ابریشمی
سوالات متداول
سوالات متداول محصول
Q1: هدف یک اسپلیتر PLC 1×128 چیست؟
A1: یک سیگنال نوری ورودی را به 128 سیگنال خروجی با توان برابر تقسیم می کند. معمولاً در شبکه های FTTH/PON در مقیاس بزرگ و سیستم های توزیع نوری CATV استفاده می شود.
Q2: از دست دادن معمولی درج برای یک اسپلیتر 1×128 چقدر است؟
A2: تلفات نظری تقریباً 21.0 دسی بل است. مجموع تلفات درج ≤23.0 دسی بل (معمولی)، با حداکثر ≤26.0 دسی بل طبق استانداردهای صنعت است.
Q3: آیا می توان از این اسپلیتر به صورت معکوس استفاده کرد؟
A3: بله، اسپلیترهای PLC دستگاه های متقابل غیرفعال هستند. آنها می توانند 128 سیگنال ورودی را در یک فیبر خروجی ترکیب کنند، اما توجه داشته باشید که تلفات ترکیبی بالا خواهد بود (≥21 dB).
Q4: چه نوع اتصالاتی برای پانل خروجی موجود است؟
A4: گزینه های استاندارد شامل SC/APC (متداول ترین برای FTTH)، SC/UPC، LC/UPC یا FC/APC است. برای تایید رابط های کانکتور خاص با ما تماس بگیرید.
Q5: این پانل به چه ارتفاع رک (U) نیاز دارد؟
A5: ارتفاع رک به طراحی و چگالی پورت بستگی دارد. اسپلیترهای 1×128 معمولاً در ارتفاعات 2U، 3U یا 4U عرضه می شوند. برای اطلاع از ابعاد دقیق با ما تماس بگیرید
Q6: اسپلیتر در کابینت های فضای باز چقدر پایدار است؟
A6: این دستگاه از 40- تا 85+ درجه سانتیگراد کار می کند و آن را برای کابینت های فضای باز، اتاق های سردوش یا دفاتر مرکزی بدون کنترل دما مناسب می کند.
Q7: چند ماژول شکاف در داخل است؟ آیا ماژول های 1×16 یا 1×32 آبشاری است؟
A7: اسپلیترهای 1×128 را می توان با یک تراشه PLC با یکنواختی بالا یا با ماژول های کوچکتر آبشاری پیاده سازی کرد. برای جزئیات پیکربندی داخلی خاص با تیم فروش ما تماس بگیرید.
Q8: دوره گارانتی چیست؟
A8: گارانتی استاندارد 1 سال است که عیوب غیر انسانی را با تعمیر رایگان برای عیوب ساخت پوشش می دهد.
Q9: آیا می توانم قبل از سفارش انبوه نمونه ای دریافت کنم؟
A9: بله، ما نمونه ها را ارائه می دهیم. لطفاً الزامات طول اتصال و فیبر خود را مشخص کنید.
Q10: چگونه کانکتورهای خروجی را روی پانل های با چگالی بالا تمیز کنیم؟
A10: از پاک کننده های یک کلیک یا پاک کننده های کاست با آداپتورهای مناسب (SC یا LC) استفاده کنید. طراحی پانل جلویی امکان تمیز کردن فردی را بدون ایجاد مزاحمت برای الیاف مجاور فراهم می کند.
سوالات متداول شرکت
Q1: آیا شما یک تولید کننده هستید؟
A1: بله، ما یک تولید کننده و ارائه دهنده راه حل های FTTH / مرکز داده هستیم که مقر آن در شنژن، چین است و در سال 2000 تأسیس شده است.
Q2: حداقل مقدار سفارش شما چقدر است؟
A2: MOQ می تواند 1 قطعه باشد، اما مقادیر بیشتر قیمت رقابتی تری دریافت می کنند.
Q3: آیا قیمت های FOB را ارائه می دهید؟
A3: بله. ما از طریق هوایی (DHL، TNT، UPS، FEDEX) یا دریایی (محموله فله) ارسال می کنیم. ما قیمت های FOB از جمله هزینه های حمل و نقل و زمان بندی تحویل را ارائه می دهیم.
Q4: کیفیت محصول شما چیست؟
A4: تولید ما از استانداردهای IEC و اروپایی با گواهینامه های CE، ISO، RoHS، CPR و ANATEL پیروی می کند. تمامی محصولات 100% قبل از تحویل تست می شوند.
Q5: زمان تحویل شما چقدر است؟
A5: به مقدار و نوع محصول بستگی دارد. جامپرهای فیبر: 2-3 روز کاری برای حداکثر 5000 قطعه. ما موجودی محصولات معمولی را حفظ می کنیم و سفارشات فوری را انجام می دهیم.
Q6: بسته بندی شما چیست؟
A6: بسته بندی استاندارد صادرات بین المللی. چاپ آرم سفارشی در صورت درخواست موجود است.
Q7: آیا خدمات OEM/ODM را ارائه می دهید؟
A7: بله، همه محصولات سفارشات OEM/ODM را می پذیرند. ما می توانیم NDA را امضا کنیم.
Q8: چگونه سفارش دهیم؟
A8: 1. ارسال درخواست با مشخصات محصول و مقدار. 2. ما نقل قول را با جدول زمانی تحویل ارائه می دهیم. 3. نقل قول را تایید کنید و PI را دریافت کنید. 4. تولید پس از پرداخت شروع می شود. 5. اطلاعات گیرنده را تأیید کنید. 6. دریافت شماره پیگیری پس از ارسال.
Q9: روش های پرداخت شما چیست؟
A9: T/T، Western Union، PayPal، MoneyGram. سفارشات بزرگ: 50٪ سپرده، 50٪ موجودی قبل از حمل و نقل.
Q10: آیا می توانم نمونه درخواست کنم؟
A10: نمونه های رایگان برای محصولات زیر 10 دلار موجود است. هزینه ارسال قبل از ارسال توسط خریدار پرداخت می شود.
Q11: سیاست تطبیق قیمت شما چیست؟
A11: اگر قیمت بهتری در بازار با استانداردهای کیفیت یکسان پیدا کنید، می توانیم آن قیمت را مطابقت دهیم.
