TK-B23(32)92-3LCD10 10 گیگابیت بر ثانیه SFP + فرستنده گیرنده دو جهته، 10 کیلومتر دسترسی Tx1270/1330 نانومتر / Rx1330/1270 نانومتر
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | TK-B23 (32) 92-3LCD10 |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | Western Union، T/T، MoneyGram/Paypal |
| قابلیت ارائه: | 1000 قطعه در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | TK-B23(32)92-3LCD10 10 گیگابیت بر ثانیه SFP + فرستنده گیرنده دو جهته، 10 کیلومتر دسترسی Tx1270/1330 | ولتاژ تغذیه: | 3.14-3.46 ولت |
|---|---|---|---|
| جریان عرضه: | 300 میلی آمپر | امپدانس دیفرانسیل ورودی: | 100 Ω |
| نوسان ورودی داده تک پایان: | 180-700 میلی آمپر | تفاوت نوسان ورودی داده: | 400-1800 میلی ولت |
| Transmit Disable Assert Time: | 10 ما | نوسان خروجی دیفرانسیل: | 300-850 میلی آمپر |
| دمای مورد عملیاتی: | 0 تا +70 درجه سانتی گراد | گارانتی: | 1 سال، تعمیر و نگهداری مادام العمر |
| برند فیبر: | "کارنینگ"، "یو اف سی"، "او اف اس"، "دراک" | ||
| برجسته کردن: | فرستنده و گيرنده SFP+ با سرعت 10 گیگابیت بر ثانیه,برد 10 کیلومتر,فرستنده و گيرنده دو جهته با طول موج Tx1270/1330nm,ماژول نوری SFP+ با گارانتی,SFP+ optical module with warranty |
||
توضیحات محصول
TK-B23(32)92-3LCD10 10 گیگابیت بر ثانیه SFP+ فرستنده گیرنده دو جهته TK-B23(32)92-3LCD10 10 گیگابیت بر ثانیه SFP+ فرستنده گیرنده دو جهته 10 کیلومتر دسترسی
Tx1270/1330nm / Rx1330/1270nm
بررسی اجمالی محصول
فرستنده گیرنده تک حالته سری TK-B23(32)92-3LCD10 یک ماژول کوچک قابل اتصال است که برای ارتباطات داده نوری دورو طراحی شده است، از جمله 10GBASE-LR/LW همانطور که توسط IEEE 802.3ae تعریف شده است. با داشتن کانکتور 20 پین SFP+، قابلیت اتصال داغ را برای یکپارچه سازی بدون درز فراهم می کند.
این ماژول برای عملیات فیبر تک حالته با طول موج های اسمی 1270 نانومتر یا 1330 نانومتر طراحی شده است. بخش فرستنده از یک لیزر DFB چند چاه کوانتومی استفاده می کند که با استانداردهای ایمنی لیزر کلاس 1 مطابق با IEC-60825 مطابقت دارد.
بخش گیرنده دارای یک پیش تقویت کننده آشکارساز InGaAs (IDP) است که در یک هدر نوری نصب شده است، که با یک آی سی پس تقویت کننده محدود کننده برای عملکرد بهینه جفت شده است.
برنامه های کاربردی
- 10GBASE-LR در 10.3125Gbps
- 10GBASE-LW در 9.953Gbps
- سایر پیوندهای نوری
ویژگی های کلیدی
- از سرعت انتقال داده 9.95 گیگابیت بر ثانیه تا 10.3 گیگابیت بر ثانیه پشتیبانی می کند
- گیرنده نوری دو جهته SFP+ کانکتور Simplex LC
- یک منبع تغذیه 3.3 ولت
- تا 10 کیلومتر در SMF 9/125um
- A: فرستنده لیزری 1270 نانومتری DFB، گیرنده 1330 نانومتری
- فرستنده لیزری B: 1330 نانومتری DFB، گیرنده 1270 نانومتری
- سازگار با IEEE 802.3ae 10GBASE-LR و 10GBASE-LW
- سازگار با SFP+ MSA SFF-8431
- سازگار با تشخیص دیجیتال SFF-8472
- سازگار با RoHS و بدون سرب
- دمای کیس عملیاتی: استاندارد: 0 ~ 70 درجه سانتی گراد
استانداردهای انطباق
- سازگار با SFP+ MSA
- سازگار با SFF-8472 Reversion 9.5
- مطابق با IEEE802.3-2005
- سازگار با Telcordia GR-468-CORE
- FCC 47 CFR قسمت 15، مطابق با کلاس B
- FDA 21 CFR 1040.10 و 1040.11، مطابق با کلاس 1
- سازگار با RoHS
مشخصات فنی
نکات فنی
- مستقیماً به پین های ورودی داده TX متصل می شود. AC پس از آن کوپل شد.
- یا مدار باز
- به پایانه دیفرانسیل 100 اهم.
- 20 تا 80 درصد
- از دست دادن سیگنال LVTTL است. منطق 0 عملکرد عادی را نشان می دهد. منطق 1 نشان می دهد که هیچ سیگنالی شناسایی نشده است.
- حساسیت گیرنده مطابق با مدولاسیون سینوسی منبع تغذیه 20 هرتز تا 1.5 مگاهرتز تا مقدار مشخصی است که از طریق شبکه فیلتر منبع تغذیه توصیه شده اعمال می شود.

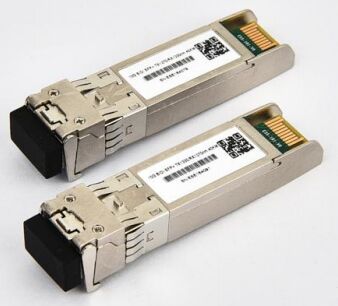

تصاویر محصول
چرا TAKFLY را انتخاب کنید
- 25+ سال تجربه تولید در محصولات فیبر نوری
- 450+ کارگر مونتاژ با بیش از 3 سال تجربه
- 10+ مهندس تحقیق و توسعه که به نوآوری اختصاص داده شده اند
- 16 ماشین آلات تزریقی و خط تولید وارداتی آلمان
- بیش از 30 دستگاه تست از جمله ابزارهای تست OTDR، 3D، VFL، IL&RL
- تجهیزات تست جامع: تست کننده های مقاومت کششی، تست کننده های مقاومت در برابر له شدن، تست کننده های قدرت سنج، چک کننده های نور
- نام تجاری OEM پذیرفته شده است
- مشارکت در نمایشگاه جهانی: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، نمایشگاه جهانی منبع الکترونیک
کنترل کیفیت
- بررسی نقطه ای مواد اولیه قبل از تولید
- بازرسی کامل پس از هر فرآیند فردی
- چک های کامل تولید نیمه تمام
- قبل از بسته بندی، بازرسی محصول نهایی را کامل کنید
- چک های نقطه ای قبل از حمل و نقل
اطلاعات تحویل
- نمونه: 1-3 روز کاری
- سفارشات تولید انبوه: 3-7 روز کاری
- بسته بندی: کیسه های پلاستیکی، کارتن ها و پالت ها در صورت درخواست در دسترس هستند
