توضیحات محصول
کابل داخلی فیبر نوری میکرو GJFH-24-288
بررسی اجمالی محصول
کابل داخلی فیبر نوری میکرو GJFH-24-288
کاربردهای محصول
- جامپر یا فیبر انتهایی اتصال فعال فیبر نوری
- مسیردهی و وصله برای مراکز داده و مکانهای شبکه ارتباطی داخلی
- اتصال متقابل ابزارها و تجهیزات ارتباطی
ویژگی های محصول
- فیبر روکش دار به راحتی جدا می شود
- عنصر تقویت شده با نخ آرامید مقاومت کششی عالی را فراهم می کند
- تعداد چند هسته ای با قطر بیرونی کوچک
- عملکرد خوب بازدارنده شعله با تضعیف کم القایی در محدوده دمای عملیاتی
پارامترها و خواص نوری
مشخصات فیبر تک حالته
| نوع فیبر | G652D (1310/1550 نانومتر) | G657A1 (1310/1550 نانومتر) | G657A2 (1310/1550 نانومتر) | G657B3 (1310/1550 نانومتر) |
|---|---|---|---|---|
| تضعیف (dB) | معمولی: 0.36/0.22 حداکثر: 0.5/0.4 |
معمولی: 0.36/0.22 حداکثر: 0.5/0.4 |
معمولی: 0.36/0.22 حداکثر: 0.5/0.4 |
معمولی: 0.36/0.22 حداکثر: 0.5/0.4 |
| شیب پراکندگی صفر | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| پراکندگی (1285~1340 نانومتر) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| قطر میدان مد (@1310 نانومتر) | 9.1±0.4 میکرومتر | 8.8±0.4 میکرومتر | 8.8±0.4 میکرومتر | 8.8±0.4 میکرومتر |
| طول موج قطع کابل (نانومتر) | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر |
| حداقل شعاع خمش (میلی متر) | 16 میلی متر | 10 میلی متر | 7.5 میلی متر | 5.0 میلی متر |
| قطر روکش (میکرومتر) | 125±1.0 میکرومتر | 125±1.0 میکرومتر | 125±1.0 میکرومتر | 125±1.0 میکرومتر |
مشخصات فیبر چند حالته
| نوع فیبر | 62.5/125 میکرومتر (850/1300 نانومتر) | 50/125 میکرومتر (850/1300 نانومتر) | BIOM2+ (850/1300 نانومتر) | BIOM3 (850/1300 نانومتر) | BIOM4 (850/1300 نانومتر) | BIOM5 (850/953 نانومتر/1300 نانومتر) |
|---|---|---|---|---|---|---|
| تضعیف (dB) | معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
| پهنای باند (مگاهرتز*کیلومتر) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| پهنای باند مد موثر | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 گیگابیت اترنت SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| حداقل شعاع خمش (میلی متر) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| قطر روکش (میکرومتر) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

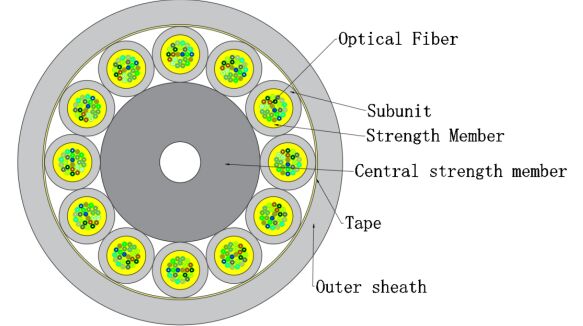

ساختار محصول
| موارد | توضیحات |
|---|---|
| فیبر نوری |
تعداد فیبر: 24-48 | 50-72 | 74-96 | 98-288 رنگ: کروماتوگرافی |
| زیر واحد/پرکننده |
تعداد: 4 | 6 | 8 | 12 جنس: LSZH |
| عضو مقاومت |
جنس: نخ آرامید رنگ: بسته به نیاز مشتری یا نوع فیبر قطر: 3.0±0.1 میلی متر ضخامت: 0.5±0.05 میلی متر |
| عضو مقاومت مرکزی | جنس: FRP و غلاف |
| غلاف بیرونی |
جنس: LSZH رنگ: بسته به نیاز مشتری یا نوع فیبر |
| لایه بسته |
جنس: نوار قطر: 9.0±0.3 | 11.2±0.4 | 13.5±0.5 | 17.5±0.5 میلی متر |
ویژگی های مکانیکی و محیطی
| موارد | توضیحات |
|---|---|
| مقاومت کششی | کوتاه مدت: 150N بلند مدت: 50N |
| مقاومت در برابر خرد شدن | کوتاه مدت: 500N/100mm بلند مدت: 100N/100mm |
| محدوده دما | -20 درجه سانتیگراد تا +60 درجه سانتیگراد |
| شعاع خمش | پویا: ≥20D ایستا: ≥10D |
بسته بندی و تحویل
- بسته بندی: محافظت از درام های چوبی. با توجه به درخواست مشتری یا شرکت ما.
- طول تحویل: طول حلقه استاندارد: 0.5-2.0 کیلومتر یا با توجه به درخواست مشتری.
علامت گذاری کابل
- نشانگر کابل هر متر با چاپ جوهر افشان
- سال ساخت
- نوع کابل
- تعداد فیبر
- طول کابل
- و غیره.
- با توجه به درخواست مشتری یا شرکت ما
تصاویر محصول
چرا TAKFLY را انتخاب کنید
- بیش از 26 سال تجربه تولید در محصولات فیبر نوری
- 450+ کارگر مونتاژ با بیش از 3 سال سابقه
- 10+ مهندس تحقیق و توسعه اختصاص داده شده به نوآوری
- 16 دستگاه تزریق و خطوط تولید وارداتی از آلمان
- 30+ دستگاه تست از جمله OTDR، 3D، VFL، ابزارهای تست IL&RL
- تجهیزات تست جامع: تستر مقاومت کششی، تستر مقاومت در برابر خرد شدن، تستر متر قدرت، بازرس نور
- برند OEM پذیرفته شده است
- مشارکت در نمایشگاه های جهانی: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، نمایشگاه الکترونیک منبع جهانی
کنترل کیفیت
- بررسی نقطه ای مواد خام قبل از تولید
- بازرسی کامل پس از هر فرآیند جداگانه
- بررسی های جامع تولید نیمه تمام
- بازرسی کامل محصول نهایی قبل از بسته بندی
- بررسی های نقطه ای قبل از حمل و نقل
اطلاعات تحویل
- نمونه ها: 1-3 روز کاری
- سفارشات تولید انبوه: 3-7 روز کاری
- بسته بندی: کیسه های پلاستیکی، کارتن ها و پالت ها در صورت درخواست موجود است
