ADSS-100M کابل فیبر نوری هوائی کاملاً دی الکتریک خودپذیر ️ 4/6/12/24/48/96 فیبر، 100m Span، نصب هوائی خودپذیر
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | DX-Armored-T1771 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| جزئیات بسته بندی: | اسپون + جعبه + کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |
|
اطلاعات تکمیلی |
|||
| شعاع خمشی: | 20D/15D | نصب و راه اندازی: | هوایی |
|---|---|---|---|
| غلاف: | LSZH | Connetcor: | SC/PC به SC/PC |
| قطر: | 8.5 تا 16 میلی متر | نوع کابل: | تک حالته |
| دمای عملیاتی: | -40 تا +70 درجه سانتی گراد | قدرت کششی مجاز: | 100n <1000n |
| طول: | 2000 متر در هر رول یا سفارشی | تعداد فیبر: | 2 هسته / 4 هسته |
| بسته حمل و نقل: | طبل چوبی | بسته بندی: | درام چوبی |
| ژاکت: | پی وی سی | روش نصب: | داخلی/خارجی |
| نوع رابط: | LC/UPC | تعداد فیبر: | 12 |
| مواد ژاکت بیرون: | PE | هسته: | 12، اختیاری |
| زمان گارانتی: | 20 سال | مقاومت در برابر خرد: | ≥1000N/100mm |
| ساخت کابل: | بافر محکم نوع کمان | کد محصول: | GJYXCH-1B |
| مواد غلاف بیرونی: | MDPE | استحکام کششی: | ≥100N |
| حداکثر مقاومت کششی: | 1000n | مدل: | SC/APC~SC/APC |
| از دست دادن درج: | 0.2db | قطر بیرونی: | 4.5 میلی متر یا طبق درخواست مشتری |
| مواد بیرونی: | سیم های فلزی | استاندارد: | IEC60794 |
| عضو قدرت: | OEM | شماره فیبر: | 12 هسته |
| سال تولید: | 2010 | رنگ غلاف بیرونی: | مشکی، خاکستری، سفید |
| طول موج تست: | 1310nm ~ 1550nm | مدل کابل: | GJPFJV |
| لرزش: | ≤0.2dB | بسته: | قوچ چوبی |
| تقویت: | آهن یا KFRP یا FRP | غلاف بیرونی: | PE |
| هسته فیبر: | 2 تا 144 هسته | نرخ داده: | 4*10 گرم |
| گزینه های فیبر: | G652D,G657A,OM1,OM2,OM3,OM4 | وزن اسمی: | 83 |
| طول موج قطع کابل: | λcc≤1260um | راه را نصب کنید: | نصب گرد و غبار/مستقیم مدفون |
| لوله: | طراحی لوله شل | مواد: | PE/LSZH |
| بندر: | نینگبو | رنگ: | زرد یا سفارشی |
| جنس ژاکت: | پی وی سی | تعداد هسته: | در درخواست شما |
| حمل و نقل: | TNT,DHL,UPS,FEDEX یا EMS | داخلی یا خارجی: | سرپوشیده |
| اندازه طبل: | 300x300x300 | طول فیبر: | 1 متر یا سفارشی |
| حالت فیبر: | حالت تک G652D G657A | کلمات کلیدی: | کابل ADSS |
| شبکه: | 4 گرم، 3 جی | OEM: | خوش آمدید |
| تعداد هادی: | 10 پوند | ||
| برجسته کردن: | کابل فیبر نوری ADSS 4 تا 96 فیبر,کابل فیبر هوایی 100 متری,نصب هوائی کابل های فیبر نوری کاملاً دی الکتریک |
||
توضیحات محصول
کابل فیبر نوری هوایی تمام دی الکتریک ADSS-100M
بررسی اجمالی محصول

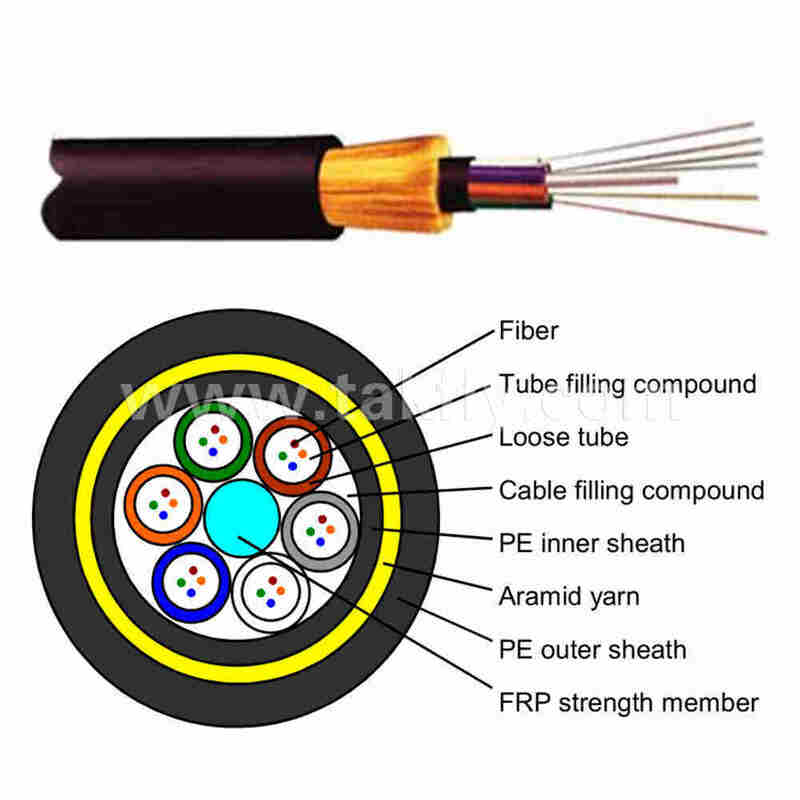

کابل ADSS (All-Dielectric Self-Supporting) یک کابل هوایی غیرفلزی است که برای نصب مستقیم بین قطب ها یا برج ها بدون نیاز به سیم پیام رسان فولادی طراحی شده است. این سری از دهانه های 100 متری پشتیبانی می کند و در تعداد فیبرهای 4، 6، 12، 24، 48 یا 96 فیبر موجود است. این دستگاه دارای ساختار رشته ای لوله ای شل با مواد تمام دی الکتریک و بدون اجزای فلزی است، برای خطوط انتقال ولتاژ بالا و کاربردهای سربار مخابراتی ایده آل است.
ویژگی های فیبر نوری (G.652D)
| دسته بندی | موارد | واحد | قبل از کابل کشی | بعد از کابل |
|---|---|---|---|---|
| ویژگی های نوری | میرایی در 1310 نانومتر | دسی بل در کیلومتر | ≤ 0.34 | ≤ 0.38 |
| میرایی در 1550 نانومتر | دسی بل در کیلومتر | ≤ 0.21 | ≤ 0.28 | |
| طول موج پراکندگی صفر | نانومتر | 1300 تا 1324 | ||
| شیب پراکندگی صفر | ps/(nm²*km) | 0.092 ≤ | ||
| طول موج قطع کابل λcc | نانومتر | ≤ 1260 | ||
| ضریب پراکندگی 1550 نانومتر | ps/(nm*km) | ≤ 18 | ||
| ضریب پراکندگی 1625 نانومتر | ps/(nm*km) | ≤ 22 | ||
| حداکثر فیبر فردی PMD | ps/√km | ≤ 0.1 | ||
| خصوصیات هندسی | قطر میدان حالت (MFD) در 1310 نانومتر | میکرومتر | 8.7 ~ 9.5 | |
| قطر میدان حالت (MFD) در 1550 نانومتر | میکرومتر | 9.8 ~ 10.8 | ||
| شاخص شکست گروهی در 1310 نانومتر | / | 1.466 | ||
| شاخص شکست گروهی در 1550 نانومتر | / | 1.467 | ||
| قطر روکش | میکرومتر | 0.7 ± 125 | ||
| قطر پوشش | میکرومتر | 235-250 | ||
| خطای تمرکز هسته/روکش | میکرومتر | ≤ 0.6 | ||
پارامترهای ساخت و عملکرد کابل
| موارد | توضیحات |
|---|---|
| دسته فیبر نوری | G652D |
| تعداد فیبر | 24 | 48 | 96 |
| ساختار | 1+6 | 1+8 |
| مواد CSM | FRP |
| مواد لوله شل | PBT |
| مواد ضد آب | نخ ها و نوارهای ضد آب |
| عضو قدرت محیطی | نخ های آرامید |
| مواد غلاف بیرونی | MDPE (سیاه) |
| قطر کابل (میلی متر) | 9.5 | 10.0 | 11.8 |
| وزن (KG/KM) | 70 | 75 | 110 |
| حداکثر کشش مجاز (N) | 2700 |
| دهانه (متر) | 100 |
| دمای عملیاتی | -40 تا +70 درجه سانتیگراد |
مشخصات بسته بندی و درام
- طول بسته بندی: 2.0 ~ 4.0 کیلومتر در هر درام
- نوع درام: درام کامپوزیت چوبی، نوع صادراتی
- بخور: گزارش و مهر در صورت لزوم ارائه می شود
علامت گذاری کابل
غلاف بیرونی به صورت جوهر افشان در هر متر با سال ساخت، نوع کابل، تعداد فیبر و علامت گذاری طول چاپ می شود. علامت گذاری سفارشی بر اساس نیاز مشتری در دسترس است.
برنامه های کاربردی
- ارتباطات هوایی در خطوط انتقال فشار قوی (10 کیلو ولت تا 220 کیلو ولت)
- شبکه های خصوصی اتوماسیون سیستم قدرت
- ستون فقرات شبکه منطقه شهری و پیوندهای دسترسی
- تاسیسات با دهانه طولانی در سراسر رودخانه ها یا دره ها
- دسترسی پهن باند در مناطق روستایی و کوهستانی
مطابقت با استانداردها
- DL/T 788-2016 (صنعت برق)
- YD/T 980-2002 (صنعت مخابرات)
- IEC 60794-4
- IEEE 1222
- Telcordia GR-20
اطلاعات سفارش
| مدل | تعداد فیبر | دهانه | مواد غلاف | برنامه معمولی |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100 متر | MDPE | خطوط / توزیع ولتاژ پایین |
| ADSS-100M-6X | 6 | 100 متر | MDPE | خطوط / توزیع ولتاژ پایین |
| ADSS-100M-12X | 12 | 100 متر | MDPE | خطوط فشار متوسط |
| ADSS-100M-24X | 24 | 100 متر | MDPE | خطوط فشار قوی |
| ADSS-100M-48X | 48 | 100 متر | MDPE | خطوط ولتاژ بالا / EHV |
| ADSS-100M-96X | 96 | 100 متر | MDPE | ارتباطات ستون فقرات |
برای تعداد 4/6/12 فیبر، لطفاً کد رنگ فیبر و پیکربندی لوله شل را هنگام سفارش ارائه دهید. کارخانه بر این اساس طراحی خواهد کرد.
سوالات متداول
آیا شما تولید کننده هستید؟
بله، ما تولید کننده و ارائه دهنده راه حل FTTH و مرکز داده کل راه حل در شنژن چین هستیم که در سال 2000 تاسیس شد.
MOQ شما چیست؟
MOQ می تواند 1 قطعه باشد، اما قیمت گذاری با مقادیر بیشتر رقابتی تر می شود.
آیا می توانید قیمت FOB را بیان کنید؟
بله. ما از طریق هوا (DHL، TNT، UPS، FEDEX) یا دریا برای مقادیر زیاد تحویل می دهیم. ما راه حل های رقابتی حمل و نقل را با جزئیات حمل و نقل و زمان ارائه می دهیم.
کیفیتت چطوره؟
تولید ما از استانداردهای IEC و اروپا با گواهینامه های CE، ISO، RoHS، CPR و ANATEL پیروی می کند. تمامی محصولات قبل از تحویل 100% تست شده اند.
زمان هدایت شما چقدر است؟
بستگی به مقدار و محصولات دارد. پچ کوردهای فیبر نوری: 2-3 روز کاری برای حداکثر 5000 قطعه. ما محصولات معمولی را ذخیره می کنیم و سفارشات فوری را انجام می دهیم.
گارانتی شما چیست؟
گارانتی 1 ساله پچ کورد (آسیب غیر مصنوعی). برای آسیب های مصنوعی، ما تعمیر رایگان را با مشتری که هزینه های حمل و نقل را پوشش می دهد، ارائه می دهیم.
بسته بندی شما چیست؟
بسته استاندارد صادرات بین المللی چاپ آرم سفارشی در صورت درخواست قبل از نقل قول موجود است.
آیا می توانید OEM / ODM را ارائه دهید؟
بله، همه محصولات OEM/ODM را می پذیرند. ما می توانیم قراردادهای محرمانه امضا کنیم.
آیا می توانم یک نمونه داشته باشم؟
نمونه های رایگان برای محصولات زیر 10 دلار موجود است. خریدار قبل از تحویل بار را پرداخت می کند.
چگونه می توانم سفارش بدهم؟
- ارسال درخواست با جزئیات محصول و مقدار
- ما نقل قول را با زمان سرب ارائه می دهیم
- نقل قول را تأیید کنید و PI را با جزئیات بانکی دریافت کنید
- تولید پس از پرداخت شروع می شود
- قبل از تحویل، گیرنده را تأیید کنید
- دریافت شماره پیگیری پس از ارسال
مدت پرداخت شما چیست؟
T/T، Western Union، Paypal، MoneyGram. برای مبالغ زیاد: 50% سپرده، 50% موجودی قبل از تحویل. ما با قیمت رقابتی بازار مطابقت داریم.
