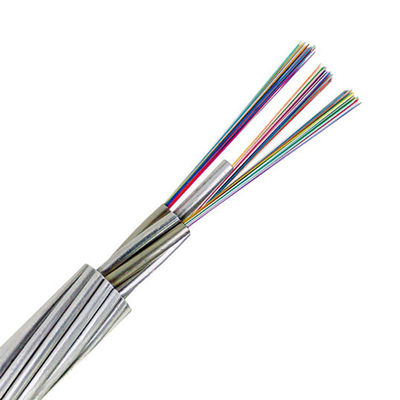

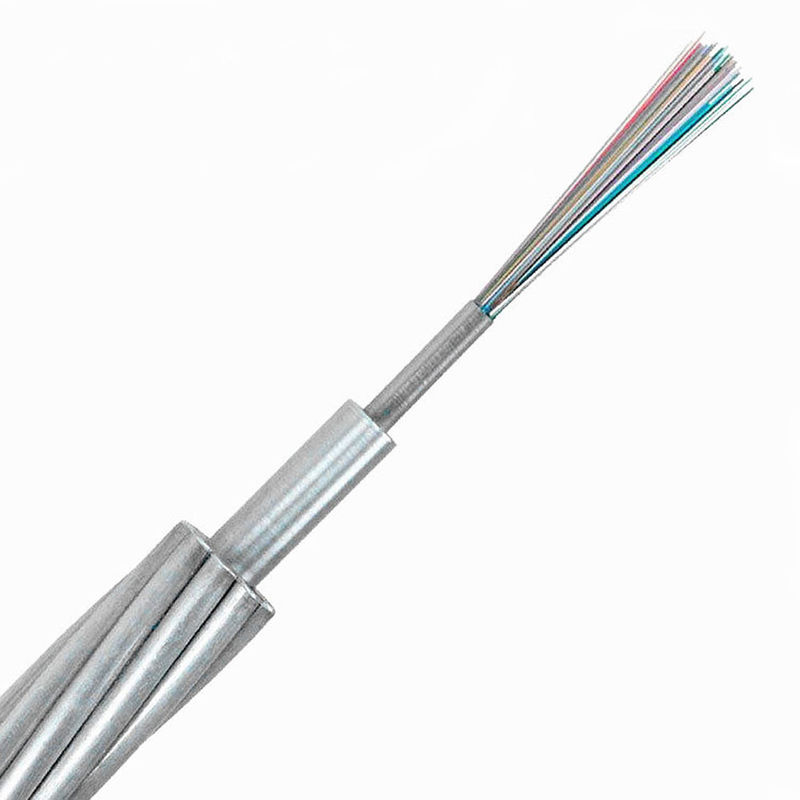

کابل فیبر نوری بیرونی OPGW

توضیحات:
کابل OPGW کوتاه ترین شکل از سیم زمینی ترکیبی فیبر نوری است. کابل OPGW برای نصب در خطوط برق جدید با عملکرد دوگانه سیم زمینی و ارتباطات مناسب است.به ویژه برای نصب بر روی خطوط ولتاژ عادی و ولتاژ فوق العاده بالا. کابل OPGW می تواند سیم زمینی معمولی خطوط برق قدیمی را با افزایش عملکرد ارتباطات فیبر جایگزین کند. کابل OPGW جریان مدار کوتاه را انجام می دهد و مقاومت در برابر رعد و برق را فراهم می کند.

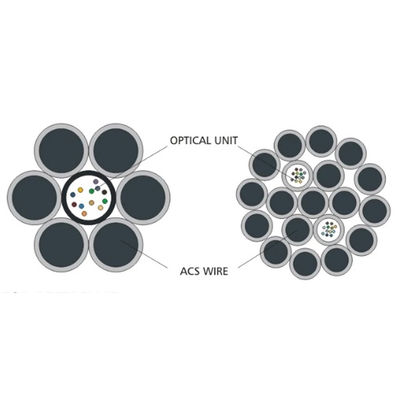

کابل نوری OPGW نامیده می شودسیم زمینی از فیبر نوری ترکیبی، یک سیم زمینی است که حاوی فیبر نوری است.فیبر نوری در سیم زمین خط انتقال ولتاژ بالا قرار می گیرد تا یک شبکه ارتباطی فیبر نوری را در خط انتقال تشکیل دهد. این به طور عمده برای 500KV ، 220KV ، 110KV و خطوط ارتباطی برای سیستم های انتقال ولتاژ بالا جدید استفاده می شود. تعداد هسته ها 4-48 است ، و نوع لوله آلومینیومی وجود دارد ،نوع قاب آلومینیوم و ساختار نوع لوله فولاد (نرس).

ویژگی ها:
(1) OPGW از ساختار لوله گشاده فولاد ضد زنگ استفاده می کند که قابلیت اطمینان و عملکرد مقاومت در برابر دمای آن را افزایش می دهد.
(2) OPGW نیازمندی از کاربرد خط فیبر بزرگ را برآورده می کند.
(3) OPGW ها به طور خاص برای سیستم ارتباطات نوری در هنگام نصب خط انتقال الکتریکی استفاده می شوند.
(4) طراحی پروژه (حساب ولتاژ، جریان مدار کوتاه، محاسبه لوازم سخت افزاری ADSS)

>> کابل OPGW عمدتا در خطوط 500KV، 220KV و 110KV استفاده می شود، که به دلیل قطع برق، امنیت و سایر عناصر محدود می شود، عمدتا در خطوط جدید استفاده می شود. کاربردهای آن عبارتند از: ولتاژ بالا بیش از 110kv،با یک پهنای طولانی تر (معمولا بیش از 250M);
>> آسان برای نگهداری، آسان برای طول خط، خاصیت مکانیکی آن می تواند طول خط بزرگ را برآورده کند؛
>> OPGW بیرونی زره فلزی است، بدون تاثیر بر خوردگی الکتریکی فشار بالا و تخریب؛
برای ساخت OPGW باید برق را قطع کنید، که منجر به از دست دادن بیشتر می شود، بنابراین OPGW باید در ساخت خط ولتاژ بالا بیش از 110kv استفاده شود.
>> برای شاخص عملکرد OPGW، بیشتر جریان مدار کوتاه، بیشتر نیاز به یک رسانا خوب به زره فلزی، و کاهش قدرت تنش، در حالی که، اگر قدرت تنش مشخص است،برای افزایش ظرفیت جریان مدار کوتاه، تنها راه بزرگ تر کردن منطقه قطعه فلزی است، که منجر به افزایش قطر کابل و وزن می شود، بنابراین امنیت یک سوال برای قدرت قطب خط است.


پارامترها:
