FTTH Micro Optical Fiber Indoor Cable GJFH 24-288 Cores | برای مرکز داده و سیستم شبکه
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | FTTH Micro Optical Fiber Cable Indoor GJFH 24-288 Cores| برای مرکز داده و سیستم شبکه |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | Western Union، T/T،/Paypal |
| قابلیت ارائه: | 1000 قطعه در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | FTTH Micro Optical Fiber Indoor Cable GJFH 24-288 Cores | برای مرکز داده و سیستم شبکه | تضعیف SM: | معمولی 0.36/0.22 |
|---|---|---|---|
| قطر روکش (μm): | 125±1.0 | کاهش MM: | معمولی 3.0/1.0 |
| تعداد فیبر نوری: | 24-288 C | رنگ لوله شل: | کروماتوگرافی |
| مواد غلاف: | LSZH | قطر غلاف: | 3.0±0.1 میلی متر |
| محدوده دما: | -20℃-+60℃ | گارانتی: | 5 سال، تعمیر و نگهداری مادام العمر |
| برند فیبر: | کورنینگ، YOFC، OFS، دراکا | ||
| برجسته کردن: | کابل فیبر نوری میکرو GJFH-24-288,کابل فیبر نوری داخلی GJFH,کابل فیبر نوری 288 هسته |
||
توضیحات محصول
کابل فیبر نوری داخلی میکرو FTTH GJFH 24-288 هسته | برای مراکز داده و سیستم شبکه
مروری بر کابل فیبر نوری داخلی میکرو GJFH
کابل فیبر نوری داخلی میکرو GJFH-24-288
کاربردهای کابل فیبر نوری داخلی میکرو GJFH
- سیم جامپر اتصال فعال فیبر نوری یا دم فیبر
- مسیریابی و اتصال برای مراکز داده و مکان‌های شبکه ارتباطی داخلی
- اتصال متقابل ابزارها و تجهیزات ارتباطی
مشخصات کابل فیبر نوری داخلی میکرو GJFH
- فیبر روکش شده به راحتی جدا می شود
- عنصر تقویت کننده نخ آرامید مقاومت کششی عالی را فراهم می کند
- تعداد هسته های چندگانه با قطر خارجی کوچک
- عملکرد ضد شعله خوب با تضعیف القایی کم در محدوده دمای عملیاتی
پارامترها و خواص نوری
مشخصات فیبر تک حالته
| نوع فیبر | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| تضعیف (dB) | معمولی: 0.36/0.22 حداکثر: 0.5/0.4 |
معمولی: 0.36/0.22 حداکثر: 0.5/0.4 |
معمولی: 0.36/0.22 حداکثر: 0.5/0.4 |
معمولی: 0.36/0.22 حداکثر: 0.5/0.4 |
| شیب پراکندگی صفر | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| پراکندگی (1285~1340nm) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| قطر میدان مد (@1310nm) | 9.1±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm |
| طول موج قطع کابل (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| حداقل شعاع خمش (mm) | 16 mm | 10 mm | 7.5 mm | 5.0 mm |
| قطر غلاف (µm) | 125±1.0µm | 125±1.0µm | 125±1.0µm | 125±1.0µm |
مشخصات فیبر چند حالته
| نوع فیبر | 62.5/125 µm (850/1300nm) | 50/125 µm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| تضعیف (dB) | معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
معمولی: 3.0/1.0 حداکثر: 3.5/1.5 |
| پهنای باند (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| پهنای باند مد موثر | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 گیگابیت اترنت SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| حداقل شعاع خمش (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| قطر غلاف (µm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

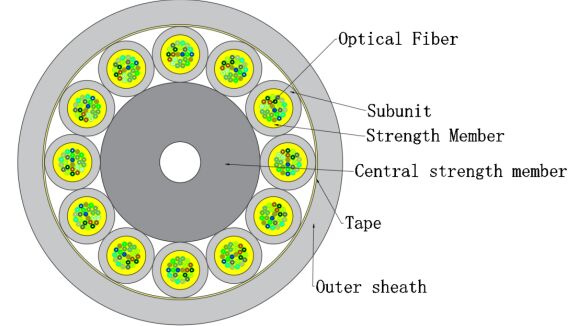

ساختار کابل فیبر نوری داخلی میکرو GJFH
| موارد | توضیحات |
|---|---|
| فیبر نوری | تعداد فیبر: 24-48 | 50-72 | 74-96 | 98-288 رنگ: کروماتوگرافیک |
| زیرواحد/پرکننده | تعداد: 4 | 6 | 8 | 12 جنس: LSZH |
| عنصر استحکام | جنس: نخ آرامید رنگ:بسته به الزامات مشتری یا نوع فیبر قطر: 3.0±0.1 mm ضخامت: 0.5±0.05 mm |
| عنصر استحکام مرکزی | جنس: FRP و غلاف |
| غلاف بیرونی | جنس: LSZH رنگ:بسته به الزامات مشتری یا نوع فیبر |
| لایه بسته بندی | جنس: نوار قطر: 9.0±0.3 | 11.2±0.4 | 13.5±0.5 | 17.5±0.5 mm |
مشخصات مکانیکی و محیطی
| موارد | توضیحات |
|---|---|
| مقاومت کششی | کوتاه مدت: 150N بلند مدت: 50N |
| مقاومت فشاری | کوتاه مدت: 500N/100mm بلند مدت: 100N/100mm |
| محدوده دما | -20°C تا +60°C |
| شعاع خمش | پویا: ≥20D ایستا: ≥10D |
بسته بندی و تحویل
- بسته بندی: محافظت با درام های چوبی. طبق درخواست مشتری یا شرکت ما.
- طول تحویل: طول قرقره استاندارد: 0.5-2.0 کیلومتر یا طبق درخواست مشتری.
علامت گذاری کابل
- علامت گذار کابل در هر متر با چاپ جوهرافشان
- سال ساخت
- نوع کابل
- تعداد فیبر
- طول کابل
- و غیره.
- طبق درخواست مشتری یا شرکت ما
تصاویر کابل فیبر نوری داخلی میکرو GJFH
چرا TAKFLY را انتخاب کنید؟
- بیش از 26 سال تجربه تولید در محصولات فیبر نوری
- بیش از 450 کارگر مونتاژ با بیش از 3 سال تجربه
- بیش از 10 مهندس تحقیق و توسعه اختصاص داده شده به نوآوری
- 16 دستگاه تزریق وارداتی آلمان و خطوط تولید
- بیش از 30 دستگاه تست شامل OTDR، 3D، VFL، ابزارهای تست IL&RL
- تجهیزات تست جامع: تسترهای مقاومت کششی، تسترهای مقاومت فشاری، تسترهای پاور متر، چکرهای نور
- برندینگ OEM پذیرفته می شود
- مشارکت در نمایشگاه های جهانی: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، نمایشگاه الکترونیک Global Source
کنترل کیفیت
- بررسی نقطه ای مواد اولیه قبل از تولید
- بازرسی کامل پس از هر فرآیند فردی
- بررسی های جامع تولید نیمه کاره
- بازرسی کامل محصول نهایی قبل از بسته بندی
- بررسی های نقطه ای قبل از حمل و نقل
اطلاعات تحویل
- نمونه ها: 1-3 روز کاری
- سفارشات تولید انبوه: 3-7 روز کاری
- بسته بندی: کیسه های پلاستیکی، کارتن ها و پالت ها طبق درخواست موجود است
