LSZH پوشش 2-144 هسته کابل های مینی نوری با شعاع خم 20D / 15D
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | DX-Armored-T1771 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| جزئیات بسته بندی: | اسپون + جعبه + کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
|
اطلاعات تکمیلی |
|||
| شعاع خم: | 20D/15D | نصب: | هوایی |
|---|---|---|---|
| پوشش: | LSZH | Connetcor: | SC/PC به SC/PC |
| قطر: | 4.0 * 7.0 میلی متر | نوع کابل: | حالت تک |
| دمای کار: | -40 تا +70 درجه سانتی گراد | مقاومت کششی مجاز: | 100n<1000n |
| طول: | 2000 متر در هر رول یا سفارشی | تعداد فیبر: | 2 هسته / 4 هسته |
| بسته حمل و نقل: | طبل چوبی | بسته بندی: | 2 کیلومتر / قرقره یا سفارشی |
| ژاکت: | پلی اتیلن | روش نصب: | داخلی خارجی |
| نوع کانکتور: | SC/APC | تعداد فیبر: | 2-144 |
| مواد ژاکت بیرون: | پلی اتیلن | هسته: | 1-4/1-12 هسته |
| زمان ضمانت: | 20 سال | مقاومت در برابر خرد شدن: | 1000-3000 نیوتن |
| سازه کابلی: | بافر محکم نوع کمان | کد محصول: | GJYXCH-1B |
| مواد غلاف بیرونی: | MDPE | قدرت کششی: | ≥100N |
| حداکثر مقاومت کششی: | 1000 نیوتن | مدل: | SC/APC~SC/APC |
| از دست دادن ورودی: | 0.2دبی | قطر بیرونی: | 4.5 میلی متر یا طبق درخواست مشتری |
| مواد بیرونی: | سیم های فلزی | استاندارد: | IEC60794 |
| عضو قدرت: | تولید کننده | شماره فیبر: | 12 هسته |
| سال ساخت: | 2010 | رنگ غلاف بیرونی: | مشکی، خاکستری، سفید |
| طول موج تست: | 1310nm ~ 1550nm | مدل کابل: | GJPFJV |
| لرزش: | ≤0.2dB | بسته بندی: | قوچ چوبی |
| تقویت: | آهن یا KFRP یا FRP | غلاف بیرونی: | پلی اتیلن |
| هسته فیبر: | 2-12 هسته | ||
| برجسته کردن: | کابل های مینی نوری LSZH,۲-۱۴۴ کابل های کوچک نوری هسته,20D/15D کابل های کوچک نوری شعاع خم,2-144 Core Mini-Optic Cables,20D/15D Bending Radius Mini-Optic Cables |
||
توضیحات محصول

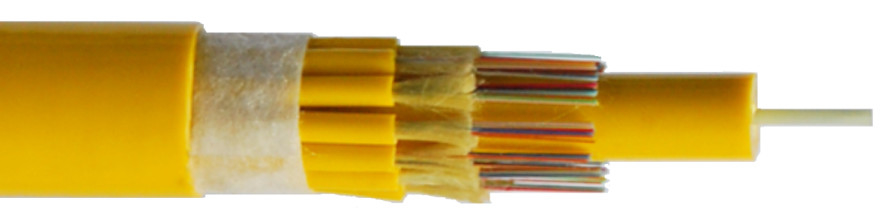

توضیحات محصول:
کابل های مینی نوری 2-24 هسته ای از فیبر رنگی Φ250μm به عنوان رسانه ارتباطی نوری استفاده می کنند. فیبر های رنگی آن به عنوان یک واحد تقویت کننده نیروی در یک لایه از نخ آریام پیچیده شده اند.که برای ساخت یک لایه از پلی وینیل کلورید (PVC) یا مواد بدون هالوجن کم دود (LSZH) پوشش داده شده است، کم دود، بدون هالوجن، مهار کننده شعله)
کابل های کوچک نوری 26-144 هسته به عنوان یک زیر واحد استفاده می شوند (250μm فیبر رنگی، نخ آریام یک عنصر تقویت کننده است، پوشش داخلی 3.0mm)یک پلاستیک تقویت شده با فیبر (FRP) که در مرکز هسته به عنوان تقویت غیر فلزی قرار دارد، واحد فرعی اطراف FRP است، واحد فرعی یک پوشش مواد PVC یا LSZH است، و آخرین لایه پلی وینیل کلراید (PVC) یا مواد بدون هالوجن کم دود (LSZH، کم دود،بدون هالوژن، ضد شعله)
استفاده از محصول:
- یک اتصال فعال فیبر نوری یا فیبر دم؛
- مسیریابی و پچ کردن برای موقعیت مرکز داده و شبکه ارتباطات داخلی؛
- ارتباط بین ابزارها و تجهیزات ارتباطی
ویژگی های محصول:
- فیبر پوشش داده شده به راحتی پاک می شود.
- عنصر تقویت شده از نخ آرامید باعث می شود که کابل نوری مقاومت کششی عالی داشته باشد.
- تعداد هسته های متعدد و قطر بیرونی کوچک، ساختار تقویت مرکز غیر فلزی؛
- عملکرد خوب ضد شعله، کاهش کم در محدوده دمای عملیاتی.
پارامترها و خواص نوری:
| نوع فیبر نوری | طول موج آزمایش | پوسیدن | پهنای باند تزریق کامل (MHZ.km) | پهنای باند موثر (MHZ.km) | کمترین شعاع خم شدن ((ملی متر)) | |
| نمادین (دبی/کیلومتر) | حداکثر (dB/km) | |||||
| G652D | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | .... | .... | 16 |
| G657A1 | 0.36/0.22 | 0.5/0.4 | .... | .... | 10 | |
| G657A2 | 0.36/0.22 | 0.5/0.4 | .... | .... | 7.5 | |
| 62.5/125 | 850/1300nm | 3.۰/۱0 | 3.5/1.5 | ≥200/500 | .... | 30 |
| 50/125 | 3.۰/۱0 | 3.5/1.5 | ≥500/500 | .... | 30 | |
| OM3 | 3.۰/۱0 | 3.5/1.5 | ≥1500/500 | ≥2000/... | 7.5 | |
| OM4 | 3.۰/۱0 | 3.5/1.5 | ≥3500/500 | ≥4700/... | 7.5 | |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | ≥3500/1850/500 | ≥4700/2470/... | 7.5 |

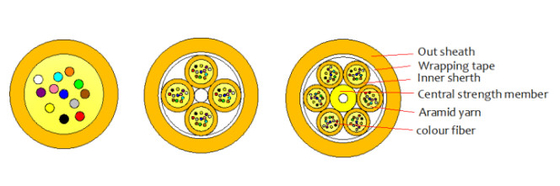

ساختار محصول:
| تعداد فیبر | ۲ تا ۲۴ | 26 تا 144 | ||||||
| فیبر نوری | قطر ((± 1μm) | 125μm | ||||||
| قطر پوشش ((± 5μm) | 250μm | |||||||
| رنگ |
1آبی 2 نارنجی 3 سبز 4 قهوه ای 5 خاکستری 6 سفید 7قرمز 8، سیاه 9، زرد 10، بنفش 11، صورتی 12، آب |
|||||||
| واحد فرعی | قطر ((± 0.15mm) | / | 3.0mm | |||||
| تقویت هسته | / | پارچه های آرامید | ||||||
| مواد پوشش | / | PVC/LSZH | ||||||
| رنگ |
زرد برای کابل تک حالت، نارنجی برای کابل چند حالت. یا رنگ های دیگر در دسترس بر اساس درخواست |
|||||||
| مکمل | / | پرکننده | ||||||
| عضو قدرت | تقویت مرکز | / | FRP | |||||
| پوشش بیرونی | مواد پوشش | PVC/LSZH | ||||||
| رنگ |
زرد برای کابل تک حالت، نارنجی برای کابل چند حالت. یا رنگ های دیگر در دسترس بر اساس درخواست |
|||||||
| کابل | تعداد فیبر | تعداد زیر واحدها (12 درصد در هر مجموعه) | قطر بیرونی (ملی متر) | وزن کابل (کیلوگرم/ کیلومتر) | حداکثر نیروی کششی ((N) | مقاومت در برابر خرد شدن (N/100mm) | شعاع خمیدن دقیقه ای ((D)) | دمای کار |
| بلند مدت/ کوتاه مدت | کوتاه مدت | پویا/استاتیک | ||||||
| ۲ تا ۲۴ | / | 3.0 | 8 | 80/150 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 26 تا 48 | 4 | 9.0 | 80 | 200/500 | 1000 | 20/10 | ||
| 50 تا 72 | 6 | 11.2 | 130 | 300/1000 | 1000 | 20/10 | ||
| ۷۴ تا ۹۶ | 8 | 13.5 | 180 | 300/1000 | 1000 | 20/10 | ||
| 98 تا 144 | 12 | 17.5 | 280 | 300/1000 | 1000 | 20/10 | ||
سایر الزامات:
طول کابل نوری تولید شده:2000M
مشخصات چاپ پوشش بیرونی کابل نوری، مانند: کابل فیبر نوری 144C 17.5 SM G652D-9/125um - LSZH - MM/YY 00000M
FQA:
1سوال: شما تولید کننده هستید؟
A: بله، ما یک تولید کننده، راه حل FTTH و ارائه دهنده راه حل کل مرکز داده در شنژن، چین، در سال 2000 تاسیس شده است.
2. س: MOQ شما چیست؟
A: MOQ می تواند 1pcs باشد، اما قیمت رقابتی نیست.
3س: می تونید قیمت FOB رو نقل کنید؟
A: بله. ما می توانیم حمل و نقل را با هوا، DHL، TNT، UPC، FEDEX و غیره انجام دهیم. برای مقدار زیادی، ما آن را با دریا تحویل می دهیم.
ما می توانیم قیمت را با حمل و نقل و زمان سرب برای شما نقل کنیم، پس از اینکه شما به ما نیاز های دقیق با کمیت را اطلاع دهید.
ما شرکت های حمل و نقل رقابتی داریم. برای راه حل های بیشتر، شما می توانید آزادانه با ما تماس بگیرید.
4س: کیفیت شما چطوره؟
A: تولید ما مطابق با استاندارد IEC، اروپا است. CE، ISO، RoHS، CPR، و ANATEL گواهی شده است.
تمام محصولات قبل از تحویل 100 درصد آزمایش شده اند.
5. سوال: زمان تحویل شما چقدر است؟
A: این بستگی به مقدار و محصولات دارد. برای سیم پیچ فیبر نوری، زمان سرب می تواند 2 -3 روز کاری در 5000 پی سی باشد. ما محصولات معمولی را در انبار نگه می داریم. همچنینما ميتونيم با سفارشات عجله اي سروکار داشته باشيم.
6. سوال: گارانتی شما چیست؟
A: بستگی به یک محصول متفاوت دارد، ما یک سال گارانتی برای سیم پچ از زمان تحویل داریم، اما فقط مسئول آسیب های غیر مصنوعی هستیم. برای آسیب های مصنوعی، ما می توانیم آن را برای شما به صورت رایگان تعمیر کنیم،حمل و نقل از طرف شما پرداخت خواهد شد.
7. س: بسته بندی شما چیست؟
A: بسته استاندارد صادرات بین المللی.اگر شما نیاز به چاپ لوگو خود را بر روی بسته بندی، لطفا قبل از نقل قول به ما بگویید.
8س: آیا می توانید OEM / ODM ارائه دهید؟
A: بله، می توانیم. همه محصولات OEM / ODM را قبول می کنند. ما می توانیم توافقنامه محرمانه را امضا کنیم.
9س: ميتونم يه نمونه داشته باشم؟
A: این بستگی به محصولات دارد، نمونه رایگان زیر 10 دلار ارائه می شود. حمل و نقل توسط خریدار قبل از تحویل پرداخت می شود.
10سوال: چطوري ميتونم سفارش بدم؟
الف:1. ارسال پست یا تحقیقات با نام محصول، مشخصات و مقدار به ما. ارائه آدرس دریافت اگر شما نیاز به قیمت FOB، CIF، CFR.
2ما با زمان پيشرفت پيشنهاد خود را ارائه می دهیم.
3. بعد از اينکه پيشنهاد تایید شد ، ما با حساب بانکي خودمون يه جاسوس رو ميفرستيم
4بعد از پرداخت پول، برنامه ي توليد انجام ميشه.
5قبل از اينکه تحویلش بديم، با شما در مورد پيگيري کننده صحبت کنيد
6شماره ردیابی بعد از تحویل داده خواهد شد.
11مدت پرداخت شما چيه؟
A: T / T، اتحادیه غربی، Paypal، MoneyGram در یک بار. برای مقادیر بزرگ، می تواند 50٪ سپرده در پیش، 50٪ تعادل قبل از تحویل پرداخت شده است.
با همان استانداردهای کیفیت، اگر شما می توانید قیمت بهتری از بازار دریافت کنید، TAKFLY نیز می تواند به شما همان قیمت را ارائه دهد.
سه سال تجربه کار در صنعت فیبر نوری، افتخار میکنم که دستیار حرفه ای محصول شما باشم.
