کابل داخلی فیبر نوری GJFH-24-288
خلاصه محصول
کابل فیبر نوری داخلی میکرو GJFH-24-288 بررسی اجمالی محصول کابل فیبر نوری داخلی میکرو GJFH-24-288برای کاربردهای فیبر نوری داخلی با عملکرد بالا با قابلیت اطمینان و انعطاف پذیری عالی طراحی شده است. برنامه های کاربردی جامپر اتصال فعال فیبر نوری یا فیبر دم مسیر یابی و وصله برای مراکز داده و مکان های شبکه ...
Product Custom Attributes
نام محصول:
کابل داخلی فیبر نوری GJFH-24-288
تضعیف SM:
معمولی 0.36/0.22
قطر روکش (μm):
125±1.0
کاهش MM:
معمولی 3.0/1.0
تعداد فیبر نوری:
24-288 C
رنگ لوله شل:
کروماتوگرافی
مواد غلاف:
LSZH
قطر غلاف:
3.0±0.1 میلی متر
محدوده دما:
-20℃-+60℃
گارانتی:
5 سال، تعمیر و نگهداری مادام العمر
برند فیبر:
"کارنینگ"، "یو اف سی"، "او اف اس"، "دراک"
برجسته کردن:
کابل فیبر نوری میکرو GJFH-24-288,کابل فیبر نوری داخلی 288 رشته,کابل فیبر GJFH با گارانتی
,Indoor fiber optic cable 288 core
,GJFH fiber cable with warranty
توضیحات محصول
کابل فیبر نوری داخلی میکرو GJFH-24-288
بررسی اجمالی محصول
کابل فیبر نوری داخلی میکرو GJFH-24-288برای کاربردهای فیبر نوری داخلی با عملکرد بالا با قابلیت اطمینان و انعطاف پذیری عالی طراحی شده است.
برنامه های کاربردی
- جامپر اتصال فعال فیبر نوری یا فیبر دم
- مسیر یابی و وصله برای مراکز داده و مکان های شبکه ارتباطی داخلی
- اتصال متقابل ابزارها و تجهیزات ارتباطی
مشخصات محصول
- فیبر روکش دار به راحتی جدا می شود
- عنصر تقویت شده با نخ آرامید مقاومت کششی عالی را فراهم می کند
- تعداد چند هسته ای با قطر بیرونی کوچک
- عملکرد خوب بازدارنده شعله با تضعیف کم القایی در محدوده دمای عملیاتی
پارامترهای نوری و خواص
مشخصات فیبر تک حالته
| نوع فیبر | G652D (1310/1550 نانومتر) | G657A1 (1310/1550 نانومتر) | G657A2 (1310/1550 نانومتر) | G657B3 (1310/1550 نانومتر) |
|---|---|---|---|---|
| تضعیف (dB) معمولی | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| تضعیف (dB) حداکثر | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| شیب پراکندگی صفر | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| پراکندگی (1285~1340 نانومتر) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| قطر میدان مد (@1310 نانومتر) | 9.1±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm |
| طول موج قطع کابل (نانومتر) | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر |
| حداقل شعاع خمش (میلی متر) | 16 میلی متر | 10 میلی متر | 7.5 میلی متر | 5.0 میلی متر |
| قطر روکش (µm) | 125±1.0µm | 125±1.0µm | 125±1.0µm | 125±1.0µm |
مشخصات فیبر چند حالته
| نوع فیبر | 62.5/125 µm (850/1300 نانومتر) | 50/125 µm (850/1300 نانومتر) | BIOM2+ (850/1300 نانومتر) | BIOM3 (850/1300 نانومتر) | BIOM4 (850/1300 نانومتر) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| تضعیف (dB) معمولی | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| تضعیف (dB) حداکثر | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| پهنای باند (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| پهنای باند مد موثر | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| حداقل شعاع خمش (میلی متر) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| قطر روکش (µm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

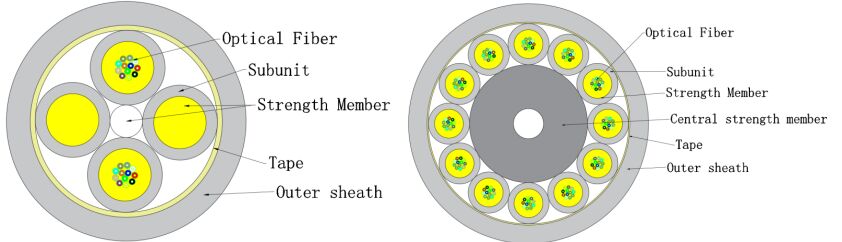

ساختار محصول
| موارد | توضیحات |
|---|---|
| فیبر نوری |
تعداد فیبر: 24-48, 50-72, 74-96, 98-288 رنگ: کروماتوگرافی |
| زیر واحد/پرکننده |
شمارش: 4, 6, 8, 12 جنس: LSZH |
| عضو استحکام |
جنس: نخ آرامید رنگ: بسته به نیاز مشتری یا نوع فیبر قطر: 3.0±0.1 میلی متر ضخامت: 0.5±0.05 میلی متر |
| عضو استحکام مرکزی | جنس: FRP و غلاف |
| غلاف بیرونی |
جنس: LSZH رنگ: بسته به نیاز مشتری یا نوع فیبر |
| لایه بسته |
جنس: نوار قطر: 9.0±0.3, 11.2±0.4, 13.5±0.5, 17.5±0.5 میلی متر |
مشخصات مکانیکی و محیطی
| موارد | توضیحات |
|---|---|
| مقاومت کششی |
کوتاه مدت: 150N بلند مدت: 50N |
| مقاومت در برابر خرد شدن |
کوتاه مدت: 500N/100mm بلند مدت: 100N/100mm |
| محدوده دما | -20℃ تا +60℃ |
| شعاع خمش |
پویا: ≥20D ایستا: ≥10D |
بسته بندی و تحویل
- بسته بندی: محافظت از درام های چوبی. با توجه به درخواست مشتری یا شرکت ما.
- طول تحویل: طول حلقه استاندارد: 0.5-2.0 کیلومتر یا طبق درخواست مشتری.
علامت گذاری کابل
- نشانگر کابل هر متر با چاپ جوهر افشان
- سال ساخت
- نوع کابل
- تعداد فیبر
- طول کابل
- و غیره.
- با توجه به درخواست مشتری یا شرکت ما
تصاویر محصول
چرا TAKFLY را انتخاب کنید
- بیش از 26 سال تجربه تولید در محصولات فیبر نوری
- 450+ کارگر مونتاژ با بیش از 3 سال تجربه
- 10+ مهندس تحقیق و توسعه اختصاص داده شده به نوآوری
- 16 دستگاه تزریق و خطوط تولید وارداتی از آلمان
- 30+ دستگاه تست از جمله OTDR، 3D، VFL، ابزارهای تست IL&RL
- تجهیزات تست جامع: تستر مقاومت کششی، تستر مقاومت در برابر خرد شدن، تستر متر قدرت، بازرس نور
- برند OEM پذیرفته شده است
- شرکت در نمایشگاه های جهانی: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، نمایشگاه الکترونیک منبع جهانی
کنترل کیفیت
- بررسی نقطه ای مواد اولیه قبل از تولید
- بازرسی کامل پس از هر فرآیند جداگانه
- بررسی های جامع تولید نیمه تمام
- بازرسی کامل محصول نهایی قبل از بسته بندی
- بررسی های نقطه ای قبل از حمل و نقل
اطلاعات تحویل
- نمونه ها: 1-3 روز کاری
- سفارشات تولید انبوه: 3-7 روز کاری
- بسته بندی: کیسه های پلاستیکی، کارتن ها و پالت ها طبق درخواست موجود است
