کابل داخلی فیبر نوری میکرو GJFH 24-288 Cores | راه حل شبکه فیبر و کارایی بالا
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | کابل داخلی فیبر نوری میکرو GJFH 24-288 Cores | راه حل شبکه فیبر و کارایی بالا |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | Western Union ، T/T ، /PayPal |
| قابلیت ارائه: | 1000 قطعه در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | کابل داخلی فیبر نوری GJFH-24-288 | تضعیف SM: | معمولی 0.36/0.22 |
|---|---|---|---|
| قطر روکش (μm): | 125±1.0 | کاهش MM: | معمولی 3.0/1.0 |
| تعداد فیبر نوری: | 24-288 C | رنگ لوله شل: | کروماتوگرافی |
| مواد غلاف: | LSZH | قطر غلاف: | 3.0±0.1 میلی متر |
| محدوده دما: | -20℃-+60℃ | گارانتی: | 5 سال، تعمیر و نگهداری مادام العمر |
| برند فیبر: | "کارنینگ"، "یو اف سی"، "او اف اس"، "دراک" | نام محصول: | کابل داخلی فیبر نوری میکرو GJFH 24-288 Cores | راه حل شبکه فیبر و کارایی بالا |
| تضعیف SM: | معمولی 0.36/0.22 | قطر روکش (μm): | 125±1.0 |
| کاهش MM: | معمولی 3.0/1.0 | تعداد فیبر نوری: | 24-288 C |
| رنگ لوله شل: | کروماتوگرافی | مواد غلاف: | LSZH |
| قطر غلاف: | 3.0±0.1 میلی متر | محدوده دما: | -20℃-+60℃ |
| گارانتی: | 5 سال، تعمیر و نگهداری مادام العمر | برند فیبر: | کورنینگ، YOFC، OFS، دراکا |
| برجسته کردن: | کابل فیبر نوری میکرو GJFH-24-288,کابل فیبر نوری داخلی 288 رشته,کابل فیبر GJFH با گارانتی |
||
توضیحات محصول
کابل فیبر نوری داخلی میکرو GJFH با 24-288 هسته | راه حل شبکه فیبر با کارایی بالا
مروری بر کابل فیبر نوری داخلی میکرو GJFH
کابل فیبر نوری داخلی میکرو GJFH-24-288 برای کاربردهای فیبر نوری داخلی با کارایی بالا با قابلیت اطمینان و انعطاف پذیری عالی طراحی شده است.
کاربردهای کابل فیبر نوری داخلی میکرو GJFH
- سیم جامپر اتصال فعال فیبر نوری یا سیم دم فیبر
- مسیریابی و اتصال برای مراکز داده و مکان های شبکه ارتباطی داخلی
- اتصال متقابل ابزارها و تجهیزات ارتباطی
مشخصات کابل فیبر نوری داخلی میکرو GJFH
- فیبر روکش شده به راحتی جدا می شود
- عنصر تقویت شده با نخ آرامید مقاومت کششی عالی را فراهم می کند
- تعداد هسته های چندگانه با قطر خارجی کوچک
- عملکرد ضد شعله خوب با تضعیف القایی کم در محدوده دمای عملیاتی
پارامترها و خواص نوری
مشخصات فیبر تک حالته
| نوع فیبر | G652D (1310/1550 نانومتر) | G657A1 (1310/1550 نانومتر) | G657A2 (1310/1550 نانومتر) | G657B3 (1310/1550 نانومتر) |
|---|---|---|---|---|
| تضعیف (dB) معمول | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| تضعیف (dB) حداکثر | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| شیب پراکندگی صفر | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| پراکندگی (1285~1340 نانومتر) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| قطر میدان مد (@1310 نانومتر) | 9.1±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm |
| طول موج قطع کابل (نانومتر) | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر |
| حداقل شعاع خمش (میلی متر) | 16 میلی متر | 10 میلی متر | 7.5 میلی متر | 5.0 میلی متر |
| قطر روکش (میکرومتر) | 125±1.0µm | 125±1.0µm | 125±1.0µm | 125±1.0µm |
مشخصات فیبر چند حالته
| نوع فیبر | 62.5/125 µm (850/1300 نانومتر) | 50/125 µm (850/1300 نانومتر) | BIOM2+ (850/1300 نانومتر) | BIOM3 (850/1300 نانومتر) | BIOM4 (850/1300 نانومتر) | BIOM5 (850/953 نانومتر/1300 نانومتر) |
|---|---|---|---|---|---|---|
| تضعیف (dB) معمول | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| تضعیف (dB) حداکثر | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| پهنای باند (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| پهنای باند مد موثر | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 گیگابیت اترنت SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| حداقل شعاع خمش (میلی متر) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| قطر روکش (میکرومتر) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

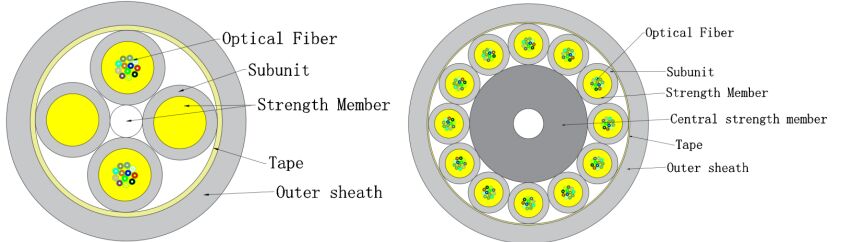

ساختار کابل فیبر نوری داخلی میکرو GJFH
| موارد | توضیحات |
|---|---|
| فیبر نوری | تعداد فیبر: 24-48، 50-72، 74-96، 98-288 رنگ: کروماتوگرافی |
| زیرواحد/پرکننده | تعداد: 4، 6، 8، 12 جنس: LSZH |
| عنصر استحکام | جنس: نخ آرامید رنگ:بسته به الزامات مشتری یا نوع فیبر قطر: 3.0±0.1 میلی متر ضخامت: 0.5±0.05 میلی متر |
| عنصر استحکام مرکزی | جنس: FRP و روکش |
| روکش خارجی | جنس: LSZH رنگ:بسته به الزامات مشتری یا نوع فیبر |
| لایه بسته بندی | جنس: نوار قطر: 9.0±0.3، 11.2±0.4، 13.5±0.5، 17.5±0.5 میلی متر |
مشخصات مکانیکی و محیطی
| موارد | توضیحات |
|---|---|
| مقاومت کششی | کوتاه مدت: 150N بلند مدت: 50N |
| مقاومت فشاری | کوتاه مدت: 500N/100mm بلند مدت: 100N/100mm |
| محدوده دما | -20°C تا +60°C |
| شعاع خمش | پویا: ≥20D ایستا: ≥10D |
بسته بندی و تحویل
- بسته بندی: محافظت با درام های چوبی. طبق درخواست مشتری یا شرکت ما.
- طول تحویل: طول قرقره استاندارد: 0.5-2.0 کیلومتر یا طبق درخواست مشتری.
علامت گذاری کابل
- علامت گذاری کابل در هر متر با چاپ جوهرافشان
- سال ساخت
- نوع کابل
- تعداد فیبر
- طول کابل
- و غیره.
- طبق درخواست مشتری یا شرکت ما
تصاویر کابل فیبر نوری داخلی میکرو GJFH
چرا TAKFLY را انتخاب کنید؟
- بیش از 26 سال تجربه تولید در محصولات فیبر نوری
- بیش از 450 کارگر مونتاژ با بیش از 3 سال تجربه
- بیش از 10 مهندس تحقیق و توسعه متعهد به نوآوری
- 16 دستگاه تزریق وارداتی آلمان و خطوط تولید
- بیش از 30 دستگاه تست شامل OTDR، 3D، VFL، ابزارهای تست IL&RL
- تجهیزات تست جامع: تسترهای مقاومت کششی، تسترهای مقاومت فشاری، تسترهای متر توان، چک کننده های نور
- برندینگ OEM پذیرفته می شود
- مشارکت در نمایشگاه های جهانی: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، نمایشگاه الکترونیک Global Source
کنترل کیفیت
- بررسی نقطه ای مواد اولیه قبل از تولید
- بازرسی کامل پس از هر فرآیند فردی
- بررسی های جامع تولید نیمه کاره
- بازرسی کامل محصول نهایی قبل از بسته بندی
- بررسی های نقطه ای قبل از حمل و نقل
اطلاعات تحویل
- نمونه ها: 1-3 روز کاری
- سفارشات تولید انبوه: 3-7 روز کاری
- بسته بندی: کیسه های پلاستیکی، کارتن ها و پالت ها طبق درخواست موجود است
سوالات متداول
سوال 1: چگونه می توانم کاتالوگ و لیست قیمت شما را دریافت کنم؟
لطفاً ایمیل یا اطلاعات تماس خود را از طریق وب سایت ما ارائه دهید تا کاتالوگ و لیست قیمت ما را دریافت کنید.
سوال 2: آیا می توانم در مورد قیمت ها مذاکره کنم؟
بله، ممکن است تخفیف هایی را برای بارهای چند کانتینری کالاهای مخلوط در نظر بگیریم.
سوال 3: هزینه حمل و نقل چقدر خواهد بود؟
هزینه های حمل و نقل به اندازه محموله و روش حمل و نقل شما بستگی دارد. هزینه ها را در صورت درخواست ارائه خواهیم داد.
سوال 4: آیا می توانم از شما بازدید کنم؟
حتماً! کارخانه ما در شنژن، چین واقع شده است. لطفاً برای تعیین وقت با ما تماس بگیرید.
سوال 5: اگر هنگام دریافت کالا مشکل کیفی وجود داشته باشد چه؟
اگر پس از باز کردن بسته بندی با مشکلات کیفی مواجه شدید، لطفاً برای ارجاع ما عکس بگیرید. بخش کنترل کیفیت ما تحقیق کرده و بهترین راه حل ها را ارائه می دهد و همچنین بهبود کیفیت را برای تولیدات آینده اجرا می کند.
سوال 6: شرایط بسته بندی شما چیست؟
ما معمولاً کالاها را در جعبه های تاول دار و کارتن بسته بندی می کنیم، اما می توانیم درخواست های بسته بندی سفارشی مشتریان را نیز برآورده کنیم.
سوال 7: شرایط پرداخت شما چیست؟
T/T 30% به عنوان سپرده، و 70% مانده قبل از تحویل. ما عکس محصولات و بسته بندی را قبل از پرداخت نهایی ارائه می دهیم.
سوال 8: شرایط تحویل شما چیست؟
EXW، FOB، CFR، CIF، DDU
سوال 9: زمان تحویل شما چقدر است؟
به طور کلی 5-7 روز کاری پس از دریافت پیش پرداخت. زمان تحویل خاص به اقلام و مقدار سفارش بستگی دارد.
سوال 10: آیا می توانید طبق نمونه ها تولید کنید؟
بله، ما می توانیم محصولات را بر اساس نمونه ها یا نقشه های فنی شما تولید کنیم.
