FTTH Indoor MINI Optical Cable 2000M LSZH/PVC/PU | برای مرکز داده و راه حل شبکه
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | FTTH Indoor MINI Optical Cable 2000M LSZH/PVC/PU | برای مرکز داده و راه حل شبکه |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | Western Union، T/T،/Paypal |
| قابلیت ارائه: | 1000 قطعه در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | FTTH Indoor MINI Optical Cable 2000M LSZH/PVC/PU | برای مرکز داده و راه حل شبکه | قطر خارجی (میلی متر): | 3.0-17.5 میلی متر |
|---|---|---|---|
| تعداد فیبر: | 2-24 یا 26-144 | هسته تقویت شود: | نخ آرامید |
| مواد: | FRP | جنس ژاکت: | LSZH/PVC |
| رنگ: | زرد برای کابل حالت تک، نارنجی برای کابل چند حالته. یا رنگ های دیگر در صورت درخواست موجود است | طول موج: | 1310 نانومتر، 1550 نانومتر |
| قطر (±1μm): | 125 میکرومتر | قطر پوشش (±5μm): | 250 میکرومتر |
| دمای عملیات: | -20℃~70℃ | طول: | 2000M یا سفارشی |
| برند فیبر: | کورنینگ، YOFC، OFS، دراکا | ||
| برجسته کردن: | Indoor MINI Optical Cable 2000M,LSZH Fiber Optic Cable,PVC MINI Optical Cable |
||
توضیحات محصول
کابل فیبر نوری مینی داخلی FTTH 2000M LSZH/PVC/PU | برای مراکز داده و راه حل های شبکه
کابل های مینی اپتیک 2 تا 24 هسته از فیبر رنگی Φ250μm به عنوان رسانه ارتباط نوری استفاده می کنند. الیاف رنگی آن در لایه ای از نخ آرامید به عنوان واحد تقویت کننده نیرو پیچیده شده است که برای ایجاد لایه ای از روکش پلی وینیل کلراید (PVC) یا ماده بدون هالوژن کم دود (LSZH، کم دود، بدون هالوژن، شعله بازدار) پوشانده شده است.
کابل های مینی اپتیک 26 تا 144 هسته به عنوان یک زیر واحد (فیبر رنگی 250μm، نخ آرامید عنصر تقویت کننده است، غلاف داخلی 3.0 میلی متری)، یک پلاستیک تقویت شده با فیبر (FRP) که در مرکز هسته به عنوان تقویت کننده غیر فلزی قرار گرفته است، استفاده می شوند. زیر واحد اطراف FRP را احاطه کرده است، زیر واحد یک روکش PVC یا LSZH است و آخرین لایه روکش پلی وینیل کلراید (PVC) یا ماده بدون هالوژن کم دود (LSZH، کم دود، بدون هالوژن، شعله بازدار) است.
کاربردها
- سیم اتصال فعال فیبر نوری یا سیم دم
- مسیریابی و اتصال برای مراکز داده و محل شبکه ارتباطی داخلی
- اتصال متقابل ابزارها و تجهیزات ارتباطی
ویژگی ها
- فیبر پوشش داده شده به راحتی جدا می شود
- عنصر تقویت شده با نخ آرامید باعث می شود کابل نوری مقاومت کششی عالی داشته باشد
- تعداد هسته چندگانه و قطر خارجی کوچک، ساختار تقویت کننده مرکزی غیر فلزی
- عملکرد خوب شعله بازدار، تضعیف القایی کم در محدوده دمای عملیاتی
- برآورده کردن الزامات مختلف بازار و مشتریان
پارامتر و خواص نوری
| نوع فیبر نوری | طول موج تست | تضعیف | پهنای باند تزریق کامل (MHZ.km) | پهنای باند مد موثر (MHZ.km) | حداقل شعاع خمش (mm) |
|---|---|---|---|---|---|
| G652D | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | ... | 16 |
| G657A1 | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | ... | 10 |
| G657A2 | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | ... | 7.5 |
| 62.5/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥200/500 | 30 |
| 50/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥500/500 | 30 |
| OM3 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | 7.5 |
| OM4 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | 7.5 |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | ≥3500/1850/500 | 7.5 |

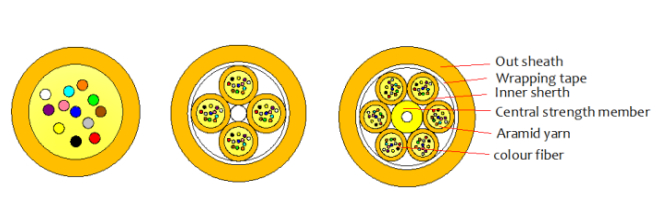

ساختار محصول
| تعداد فیبر | 2-24 | 26-144 |
|---|---|---|
| فیبر نوری | قطر (±1µm): 125µm قطر پوشش (±5µm): 250µm رنگ: 1. آبی 2. نارنجی 3. سبز 4. قهوه ای 5. خاکستری 6. سفید 7. قرمز 8. سیاه 9. زرد 10. بنفش 11. صورتی 12. آبی فیروزه ای |
|
| زیر واحد | قطر (±0.15mm): 3.0mm تقویت کننده هسته: نخ آرامید جنس روکش: PVC/LSZH رنگ: زرد برای کابل تک حالته، نارنجی برای کابل چند حالته؛ یا رنگ های دیگر در صورت درخواست موجود است |
|
| مکمل | پرکننده | |
| عضو کششی | تقویت کننده مرکزی: FRP | |
| روکش خارجی | جنس روکش: PVC/LSZH رنگ: زرد برای کابل تک حالته، نارنجی برای کابل چند حالته؛ یا رنگ های دیگر در صورت درخواست موجود است |
| کابل | تعداد فیبر | تعداد زیر واحد (12 عدد/مجموعه) | قطر خارجی (mm) | وزن کابل (کیلوگرم بر کیلومتر) | حداکثر نیروی کششی (N) | مقاومت فشاری (N/100mm) | حداقل شعاع خمش (D) | دمای عملیاتی |
|---|---|---|---|---|---|---|---|---|
| 2-24 | / | 3.0 | 8 | 80/150 | 1000 | 20/10 | -20 °C ~+70 °C | |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 1000 | 20/10 | -20 °C ~+70 °C | |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 1000 | 20/10 | -20 °C ~+70 °C | |
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 1000 | 20/10 | -20 °C ~+70 °C | |
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 1000 | 20/10 | -20 °C ~+70 °C |
تصویر محصول
چرا TAKFLY را انتخاب کنید؟
تولید کننده حرفه ای:
- با بیش از 25 سال تجربه تولید در محصولات فیبر نوری
- بیش از 450 کارگر مونتاژ با 3 سال تجربه
- بیش از 10 مهندس تحقیق و توسعه
- 16 دستگاه تزریق وارداتی آلمان و 16 خط تولید
- بیش از 30 مجموعه دستگاه تست: OTDR، 3D، VFL، دستگاه تست IL&RL؛ دستگاه تست استحکام کششی، دستگاه تست مقاومت فشاری، دستگاه تست پاور متر، چک کننده نور و غیره
- برند OEM قابل قبول است
- نمایشگاه: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، نمایشگاه الکترونیک Global Soure و غیره
کنترل کیفیت:
- بازرسی ورودی مواد اولیه قبل از تولید به صورت نقطه ای
- بررسی کامل پس از اتمام هر فرآیند فردی
- بررسی کامل تولید در نیمه راه
- بررسی کامل محصولات نهایی قبل از بسته بندی
- بررسی نقطه ای قبل از حمل و نقل
تحویل:
- نمونه ها: 1-3 روز کاری
- سفارش تولید انبوه: 3-7 روز کاری
- بسته بندی: کیسه پلاستیکی، کارتن و پالت طبق درخواست شما موجود است
