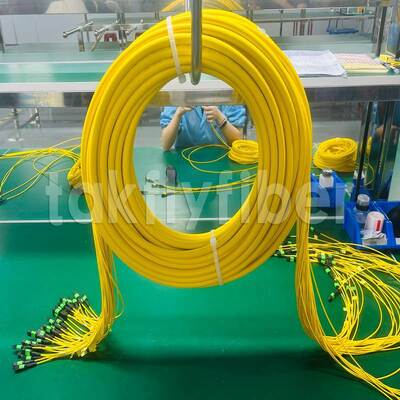

سیم پیچ فوق ضخیم با فیبر 288 از Takfly
جزئیات محصول:
| محل منبع: | شنژن، چین |
| نام تجاری: | Takfly/OEM |
| گواهی: | CE, ISO, RoHS, GS |
| شماره مدل: | پچ کورد MPO/MTP |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US $9.88-US $19.88/ Pcs |
| جزئیات بسته بندی: | کیف PP سپس در کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون، پی پال |
| قابلیت ارائه: | 50000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| هسته: | چند هسته ای | رابط A: | SC |
|---|---|---|---|
| رابط B: | MPO /MTP | حالت فیبر: | 50/125um |
| قطر کابل: | 0.9/2.0/3.0 | نوع لهستانی: | رایانه شخصی/APC |
| ضرر برگشتی: | MM/PC: 20dB/SM/APC:60dB | از دست دادن درج: | حداکثر 0.35dB (نوع 0.15dB) |
| مواد غلاف بیرونی: | PVC/LSZH | شعاع خمشی استاتیک/دینامیک: | 10d/20d |
| کد HS: | 854470000 | جنسیت: | زن/زن |
| برجسته کردن: | سیم پیچ MPO 288 فیبر,سیم پیچ MTP با تراکم فوق العاده,کابل MTP MPO با ظرفیت بالا |
||
توضیحات محصول
سیم پیچ فوق ضخیم با فیبر 288 از Takfly
راه حل کابل کشی اصلی با تعداد فیبر بالا برای زیرساخت های نسل بعدی، پشتیبانی از شبکه های نوری 400G/800G و شبکه های نوری 1.6T.
خلاصه ی محصول
کابل پیچ MPO/MTP 288 فایبر برای محیط های هیپراسکیل طراحی شده است که در آن تراکم پورت و بودجه پیوند بسیار مهم است.استفاده از تکنولوژی فرول MT با دقت دقیق با پین های راهنمای با دقت بالا، این کابل اصلی صدها فیبر را در یک اثر فشرده برای گسترش سریع در هم قرار می دهد.
دو سطح عملکرد در دسترس است:درجه استاندارداز دست دادن ورودی معمولی 0.35 دبیل را ارائه می دهد، در حالی کهدرجه کم ضررهر مجموعه از 100٪ آزمایش کارخانه برای از دست دادن ورودی، از دست دادن بازگشت و هندسه 3D پایان چهره را تجربه می کند.
ویژگی های کلیدی
- ۲۸۸ فیبردر یک صندوق واحد با شمارش بالا (حساب قابل تنظیم در دسترس است)
- فرول MT با شکل گیری دقیق با تراز زیر میکروونی
- عملکرد با از دست دادن کم: IL معمولی ≤0.20 dB، IL حداکثر ≤0.35 dB
- عملکرد استاندارد: IL معمولی ≤0.35 dB، IL حداکثر ≤0.70 dB
- سازگاری SM (G.652 / G.655 / G.657) و MM (OM1-OM5)
- ساختارهای کابل های کوچک گرد یا صاف
- گزینه های پوشش بیرونی PVC یا LSZH
- مدیریت قطبی کامل نوع A / B / C با کفش های کد رنگ
- پیکربندی های کانکتورهای مردانه (پین شده) و زنانه (پین نشده)
مشخصات فنی
عملکرد نوری
| پارامتر | درجه استاندارد | درجه کم ضرر |
|---|---|---|
| از دست دادن ورودی معمولی | ≤0.35 دی سی بی | ≤0.20 دی سی بی |
| حداکثر از دست دادن ورودی | ≤0.70 دی سی بی | ≤0.35 دی سی بی |
| ضایعات بازگشت (SM APC) | ≥60 دبیل | ≥60 دبیل |
| ضایعات بازده (MM PC) | ≥20 دبیل | ≥20 دبیل |
| طول موج آزمایش (SM) | 1310 / 1550 nm | 1310 / 1550 nm |
| طول موج آزمایش (MM) | 850 / 1300 nm | 850 / 1300 nm |
دوام مکانیکی
| پارامتر | مشخصات |
|---|---|
| چرخه های جفت گیری | ≥500 (ΔIL ≤0.2 دی بی) |
| مقاومت کششی (2،0 میلی متر کابل) | ≥50 N |
| تکرار | ≤0.1 دبیل |
| دوام | ≤0.2 دبیل |
| قابل تعویض | ≤0.2 دبیل |
ثبات محیط زیست
| پارامتر | مشخصات |
|---|---|
| دمای کار | -20°C تا +70°C |
| حداکثر دمای کوتاه مدت | +85°C |
| دمای ذخیره سازی | -40°C تا +80°C |
| چرخه گرما رطوبت | ΔIL ≤0.3 dB پس از 5 چرخه (-10°C تا +65°C، 93% RH) |
| پیری سریع | ΔIL ≤0.3 dB پس از 168 ساعت در +85°C |
| ذخیره سازی کوتاه مدت | ΔIL ≤0.2 dB پس از 24 ساعت در -40°C |
| لرزش و شوک | مطابق با GR-1435-CORE |
ویژگی های فیزیکی
| پارامتر | گزینه ها |
|---|---|
| تعداد فیبر | 288 (تخصیص پذیر) |
| ساخت کابل | دور کوچک (≤4.5 mm OD) / نوار (≤3.0 × 5.0 mm) |
| مواد ژاکت | PVC / LSZH (CPR Bca / Cca / Dca) |
| شعاع خم (استاتیک / پویا) | 10D / 20D |
| طول های موجود | 0.5 متر تا 200 متر |
سناریوهای اعزام
| بخش | ماموریت های معمول | مزیت تراکم |
|---|---|---|
| مراکز داده های هیپراسکیل | ستون های ستون فقرات تا برگ 800G، اتصال کلاستر GPU AI | یک صندوق جایگزین ده ها کابل دوگانه می شود |
| دفتر مرکزی مخابرات | ارتقاء ستون فقرات ODF، 400G اپتیک های منسجم آماده | استفاده سریع از ماژول های MPO-LC |
| زیرساخت های 5G | ارتباطات BBU/DU به AAU/RU در خط مقدم و وسط | نصب 60٪ سریعتر در مقایسه با پیوند فیبر فردی |
| شبکه های صنعتی | استخوان های ستون فقرات زمین گیاهی | مقاومت در برابر شوک، لرزش و قالب |
مزایا در تولید
- مقیاس تولید:30،000 متر مربع در سراسر شنژن تحقیق و توسعه (6,000 متر مربع) و تولید ژونگشان (24,000 متر مربع)
- قدرت انتقال:19 خط MPO اختصاصی که بیش از 200،000 قطعه در ماه تحویل می دهند
- سرپرستی شمارش فیبر:ساقه های استاندارد فیبر 288 با سفارشی سازی در دسترس
- چرخه عمر طولانی:≥500 چرخه جفت گیری در مقایسه با میانگین 200 چرخه صنعتی
- اتاق سر حرارتیکار کوتاه مدت در درجه +85 درجه سانتیگراد
- قطبي بودن وضوح:پشتیبانی کامل از نوع A / B / C با کد رنگ
- اثبات محیط زیست:گزارش کامل آزمایش گرما مرطوب، چرخه حرارتی و لرزش ارائه شده است
راهنمای سفارش
با استفاده از مشخصات زیر سیم پیچ خود را تنظیم کنید:
- تعداد فیبر:۲۸۸ (تعداد دیگر در صورت درخواست در دسترس است)
- درجه از دست دادن:استاندارد / کم ضرر
- نوع کابل:مینی گرد / نوار
- پوشش:PVC / LSZH
- لهستانی:PC / APC
- قطبيت:نوع A / نوع B / نوع C
- جنس:مرد (با پین) / زن (بدون پین)
- طول:0.5 متر تا 200 متر
- فانوت:کابل های MPO-to-LC/SC/FC در دسترس هستند
مثال کد سفارش
MPO-288-LL-ROUND-LSZH-10M-APC-TYPE-MALE
تضمین کیفیت
- تست 100٪ IL / RL با گزارش های آزمایش فردی
- بازرسی 3D با واسطه (قطر، ارتفاع فیبر، جابجایی قله)
- مطابقت با IEC 61754-7 و EIA/TIA-604-5
- گواهینامه: CE، ISO 9001، ISO 14001، RoHS، REACH، FCC، CPR EN50575، ANATEL
- ردیابی دسته از طریق شماره های سریال منحصر به فرد
پرسش های مکرر
کي اين سيم ها رو درست ميکنه؟
شرکت Takfly Communications که در سال 2000 تأسیس شد، یک شرکت ملی با فناوری بالا است که 30،000 متر مربع از فضای تولیدی را اداره می کند (6،000 متر مربع دفتر مرکزی شنژن، 24،000 متر مربع کارخانه ژونگشان).بخش MPO دارای 19 خط تولید اختصاصی با تولید بیش از 200،000 قطعه در ماه، خدمات به شرکای از جمله کورنینگ، آمفنول، NVIDIA، و منسجم در سراسر 128+ کشور.
مقدار سفارشات چقدر است؟
يه قطعه براي نمونه ها قيمت حجم بر اساس اندازه اعمال ميشه
شرايط پرداخت و حمل و نقل چيست؟
T/T، وسترن یونیون و پی پال استاندارد هستند برای سفارشات بالاتر از 50 دلار،000گزینه های حمل و نقل شامل EXW از طریق DDP ، با حمل و نقل هوایی (DHL ، FedEx ، UPS) برای نیازهای فوری و حمل و نقل دریایی برای عمده است.
زمان تحویل چقدر است؟
کالاهای استاندارد موجود در 2-3 روز ارسال می شوند. صندوق های فیبر 288 سفارشی معمولاً بسته به پیکربندی دقیق 3-9 روز کاری نیاز دارند.
آیا OEM/ODM پشتیبانی می شود؟
بله، پوشش های سفارشی، لوگوها، رنگ ژاکت، گزارش های تست و مونتاژ تحت حفاظت MNDA در دسترس هستند.
چه تضميني وجود داره؟
یک سال از زمان تحویل در برابر نقص های مواد و کاری، تضمین های طولانی مدت در دسترس است.
