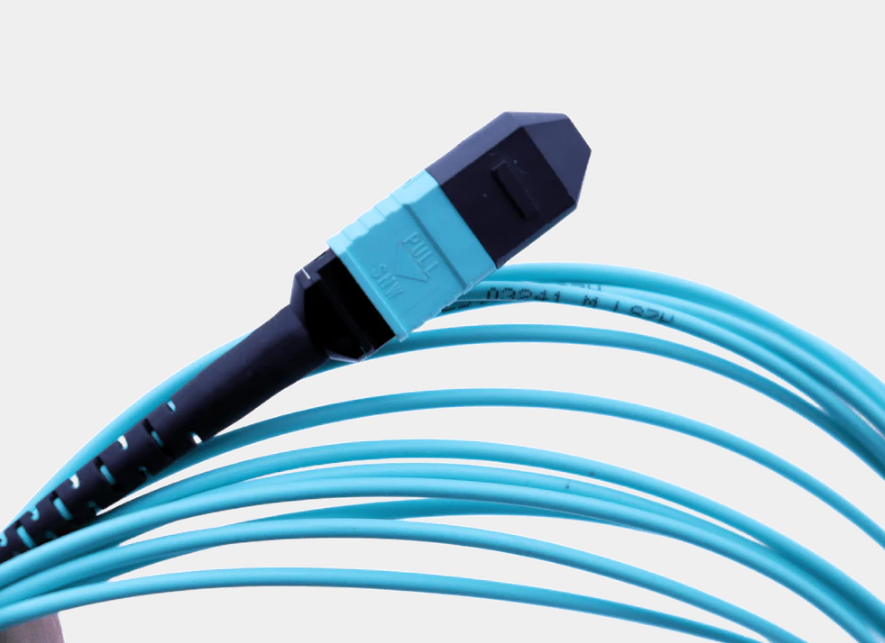

پچ بند ناف چند فیبر با چگالی بالا MPO MTP – 8/12/24 هسته، کم اتلاف، 500 چرخه جفت گیری، سازگار با IEC و TIA
جزئیات محصول:
| محل منبع: | شنژن، چین |
| نام تجاری: | Takfly/OEM |
| گواهی: | CE, ISO, RoHS, GS |
| شماره مدل: | پچ کورد MPO/MTP |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US $9.88-US $19.88/ Pcs |
| جزئیات بسته بندی: | کیف PP سپس در کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون، پی پال |
| قابلیت ارائه: | 50000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| هسته: | چند هسته ای | رابط A: | SC |
|---|---|---|---|
| رابط B: | MPO /MTP | حالت فیبر: | 50/125um |
| قطر کابل: | 0.9/2.0/3.0 | نوع لهستانی: | رایانه شخصی/APC |
| ضرر برگشتی: | MM/PC: 20dB/SM/APC:60dB | از دست دادن درج: | حداکثر 0.35dB (نوع 0.15dB) |
| مواد غلاف بیرونی: | PVC/LSZH | شعاع خمشی استاتیک/دینامیک: | 10d/20d |
| کد Hs: | 854470000 | جنسیت: | زن/زن |
| برجسته کردن: | پچ کورد MPO MTP 24 هسته ای,کابل فیبر MPO MTP کم افت,سیم پچ MPO MTP سازگار با IEC |
||
توضیحات محصول

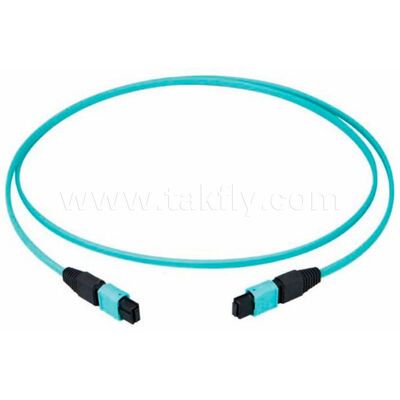

سیم پیچ چند فیبر با چگالی بالا MPO MTP
8/12/24 هسته ها، از دست دادن کم، 500 چرخه جفت گیری، IEC و TIA مطابق
خلاصه ی محصول
سری کانکتورهای چند فیبر MPO / MTP برای اتصال های نوری با چگالی بالا در مراکز داده ، دفاتر مرکزی مخابرات ، سرهای CATV و محیط های صنعتی طراحی شده است.یک فیروول MT با دقت قالب بندی شده در ترکیب با پین های راهنمای با دقت بالا، هماهنگی دقیق تا 24 فیبر را در یک رابط واحد تضمین می کند. دو درجه عملکرد: استاندارد و کم ضرر برای مطابقت با نیازهای مختلف بودجه پیوند در دسترس هستند. همه محصولات مطابق با IEC 61754-7 و EIA / TIA-604-5 با آزمایش 100٪ کارخانه هستند.
ویژگی های کلیدی
- فرول MT به صورت دقیق برای هندسه ی ثابت هسته
- پین های راهنمای با دقت بالا برای تراز قابل اطمینان پس از جفت گیری مکرر
- از فیبر های 4، 8، 12 یا 24 در یک فرم فشرده پشتیبانی می کند
- از دست دادن استاندارد (≤0.35dB معمولی / ≤0.70dB حداکثر) و از دست دادن کم (≤0.20dB معمولی / ≤0.35dB حداکثر)
- سازگار با فیبرهای تک حالت (G652, G655, G657) و چند حالت (OM1-OM5)
- انواع کابل های متعدد: کابلی کوچک گرد (≤4.5mm OD) یا نوار (≤3.0×5.0mm)
- گزینه های ژاکت: PVC یا LSZH (دخان کم، بدون هالوجن)
- مدیریت قطبی: نوع A، B، C با کد رنگ و برچسب گذاری
ویژگی های عملکرد بهبود یافته
دوام مکانیکی
- چرخه های جفت گیری:≥500 (تغییر از دست دادن ورودی ≤0.2dB)
- مقاومت کششی:≥50N برای کابل 2.0mm (کانکتور به کابل)
- لرزش و شوک:با الزامات GR-1435-CORE برای استفاده صنعتی مطابقت دارد
اطمینان از محیط زیست
- چرخه گرما رطوبت:-10°C تا +65°C، 93٪ RH، 5 چرخه → تغییرات IL ≤0.3dB
- پیری در دمای بالا:85°C برای 168 ساعت → تغییرات IL ≤0.3dB
- نگهداری در دمای پایین:-40°C در طول 24 ساعت → تغییرات IL ≤0.2dB
پشتیبانی از مدیریت قطب پذیری
- نوع A (راست):موقعیت کلیدی موازی با موقعیت فیبر
- نوع B (به عقب):کلید معکوس، موقعیت فیبر منعکس شده
- نوع C:جفت های فیبر مجاور در حال تعویض هستند
- کفش های رنگی و برچسب های موجود برای شناسایی آسان
سازگاری
کاملا سازگار با تمام آداپتورهای استاندارد MTP / MPO و پورت های تجهیزات (QSFP-DD، OSFP، SFP-DD، و غیره).
مشخصات فنی
| پارامتر | LC، SC، ST، FC (یک فیبر) | MPO/MTP (متعدد فیبر) |
|---|---|---|
| نوع صفحه ی پایینی | UPC / APC | PC / APC |
| نوع فیبر | SM (G652, G655, G657) ؛ MM (OM1-OM5) | همینطور |
| تعداد هسته ها | 8، 12، 24 | همینطور |
| قطر کابل | 0.9 / 2.0 / 3.0 میلی متر | دور کوچک: ≤4.5 میلی متر نوار: ≤3.0×5.0 میلی متر |
| از دست دادن ورودی (درجه استاندارد) | ≤0.3 dB (یک فیبر) | نوع ≤0.35 دی سی بی / حداکثر ≤0.70 دی سی بی |
| ضایعات ورودی (درجه ضایعات پایین) | ... | نوع ≤0.20 دی سی بی / حداکثر ≤0.35 دی سی بی |
| خسارت بازده (دقیقه) | UPC SM: 40dB؛ APC SM: 60dB؛ UPC MM: 25dB | SM APC: 60dB؛ MM PC: 20dB |
| طول موج آزمایش | SM: 1310/1550 nm؛ MM: 850/1300 nm | همینطور |
| تکرار | ≤0.1 دبیل | همینطور |
| دوام | ≤0.2 دبیل | همینطور |
| قابل تعویض | ≤0.2 دبیل | همینطور |
| دمای کار | -20°C ~ +70°C | همینطور |
| دمای ذخیره سازی | -40°C ~ +80°C | همینطور |
| مواد پوشش بیرونی | PVC / LSZH | همینطور |
| شعاع خم (استاتیک/دینامیک) | 10D / 20D | همینطور |
| طول | سفارشی | سفارشی |
| چرخه های جفت گیری | ... | ≥500 (ΔIL ≤0.2dB) |
| مقاومت کششی (2،0 میلی متر کابل) | ... | ≥50N |
| آزمایش گرما رطوبت | ... | ΔIL ≤0.3dB پس از 5 چرخه |
| پیری در دمای بالا | ... | ΔIL ≤0.3dB پس از 168h @85°C |
سناریوهای کاربرد
مرکز داده - لینک های 40G / 100G / 400G
مثال:کابل پیچ MPO با تلفات کم 12 فیبر که QSFP-40G-SR4 را به منطقه پیچ متصل می کند.
سود:جايگزين 4 جفت LC دوپليکس ميشه، 75 درصد از فضاي سيني کابل رو صرفه جويي ميکنه.
سود:جايگزين 4 جفت LC دوپليکس ميشه، 75 درصد از فضاي سيني کابل رو صرفه جويي ميکنه.
دفتر مرکزی مخابرات - ارتقای ستون فقرات
مثال:کابل ربن 24 فایبر MPO که زیر استخر های ODF را با ماژول های MPO-LC متصل می کند.
سود:تعيين سريع، آماده براي اپتيک هاي منسجم 400G
سود:تعيين سريع، آماده براي اپتيک هاي منسجم 400G
ارتباط بین المللی صنعتی
مثال:پرنده مقاوم به لرزش، دمای کار -40 درجه سانتیگراد تا +85 درجه سانتیگراد، آزمون شوک و لرزش را پشت سر گذاشت.
سود:مقاومت در برابر اسپری نمک و قالب برای محیط های خشن
سود:مقاومت در برابر اسپری نمک و قالب برای محیط های خشن
CATV Headend - توزیع ویدیوی چند کانال
مثال:1×12 MPO splitter که 12 گیرنده نوری را تغذیه می کند.
سود:چگالي بالاي، کم کردن گندگي کابل ها
سود:چگالي بالاي، کم کردن گندگي کابل ها
مزیت های رقابتی
| مقایسه | MPO استاندارد | این سری MPO/MTP |
|---|---|---|
| از دست دادن ورودی معمولی | 0.5 دی سی بی | 0.35 دبیل (std) / 0.20 دبیل (از دست دادن کم) |
| چرخه های جفت گیری | 200 | ≥500 |
| حداکثر دمای عملیاتی | ۷۰ درجه سانتیگراد | 85°C (به مدت کوتاه مدت) ، 70°C (به مدت طولانی) |
| مدیریت قطبی | اختیاری | نوع کامل A/B/C با کد رنگ |
| داده های آزمایش محیط زیست | مشخص نشده | گرما رطوبت، چرخه حرارتی، گزارش لرزش |
| طول های سفارشی | محدود | هر طولی از 0.5 متر تا 200 متر |
سفارش و سفارشی سازی
| گزینه سفارشی سازی | انتخاب |
|---|---|
| تعداد هسته ها | 8، 12، 24 |
| درجه از دست دادن | ضایعات استاندارد / کم |
| نوع کابل | ميني دور / نوار |
| پوشش بیرونی | PVC / LSZH |
| صورت آخر | PC / APC |
| قطب گرایی | نوع A / B / C |
| جنس کانکتور | مرد (با پین) / زن (بدون پین) |
| طول | 0.5 متر تا 200 متر |

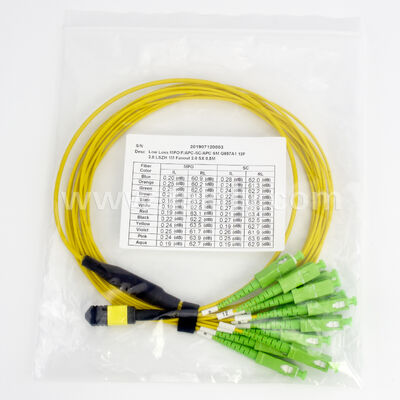

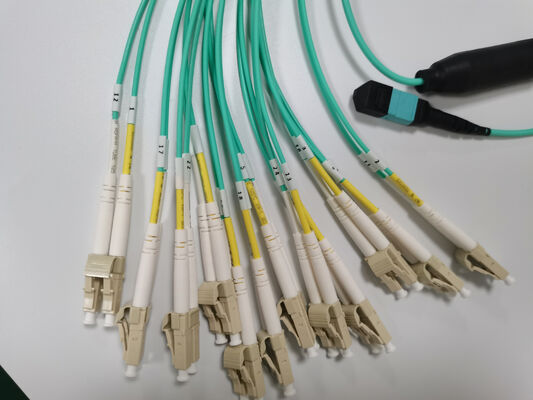

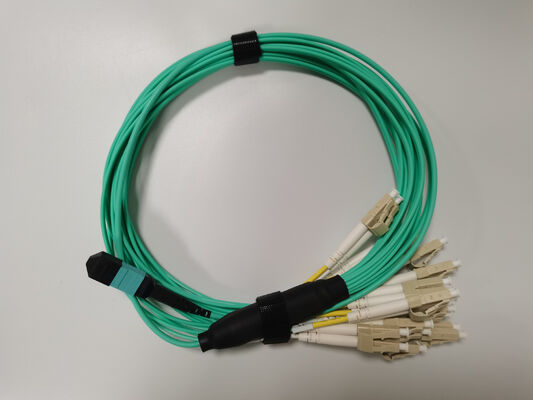

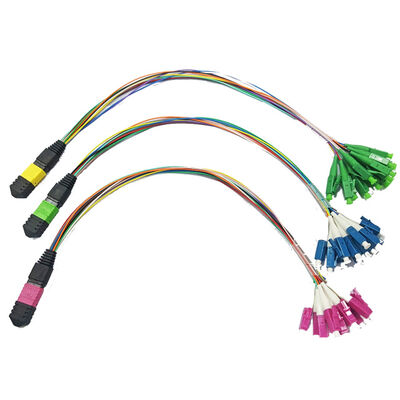

| فرار کردن | کابل های MPO به LC/SC |
مثال کد سفارش:
MPO-12-LL-ROUND-LSZH-3M-APC-TYPE-MALEتضمین کیفیت و گواهینامه
- 100% تست IL & RL-هر پلاستري با گزارش آزمايش همراهه
- بازرسی 3D اینترفرومتر- شعاع انحرافی، ارتفاع فیبر، آفست بر اساس استانداردهای IEC
- مطابق با RoHS و REACH
- لیست UL(برای مواد LSZH)
خلاصه محصول
این سری سیم پیچ چند فیبر MPO / MTP دارای درجه استاندارد و کم ضرر، دوام مکانیکی بهبود یافته (≥500 چرخه جفت گیری) ، ثبات محیط زیست اثبات شده (گرمی مرطوب، پیری در دمای بالا) ،و مدیریت قطبی کامل (نوع A/B/C). این ایده آل برای تراکم بالا، قابلیت اطمینان بالا فیبر اتصال در مراکز داده، مخابرات، CATV، و کاربردهای صنعتی است.و پیکربندی سفارشی در دسترس هستند.
پرسش های مکرر
سوال: شما تولید کننده هستید؟
A: بله، ما یک تولید کننده، راه حل FTTH و ارائه دهنده راه حل کل مرکز داده در شنژن، چین، در سال 2000 تاسیس شده است.
سوال: مقدار تولید شما چقدر است؟
A: MOQ می تواند 1pcs باشد، اما قیمت رقابتی نیست. مقدار بیشتر، قیمت رقابتی تر خواهد بود.
سوال: می توانید قیمت FOB را نقل کنید؟
A: بله. ما می توانیم تحویل از طریق هوا، DHL، TNT، UPC، FEDEX، و غیره. برای مقدار زیادی ما آن را از طریق دریا تحویل می دهیم. ما می توانیم قیمت را با حمل و نقل و زمان سرب برای شما نقل کنیم،بعد از اینکه شما به ما نیاز های دقیق با مقدار را اطلاع دهید. ما انتقال دهنده های حمل و نقل رقابتی داریم. برای راه حل های بیشتر، شما می توانید احساس رایگان برای تماس با ما.
سوال: کیفیت شما چطوره؟
A: تولید ما مطابق با استاندارد IEC، اروپا است. CE، ISO، RoHS، CPR و ANATEL گواهی شده است. تمام محصولات قبل از تحویل 100٪ آزمایش شده اند.
سوال: زمان تحویل شما چقدر است؟
A: این بستگی به مقدار و محصولات دارد. برای سیم پیچ فیبر نوری، زمان سرب می تواند 2-3 روز کاری در 5000 پی سی باشد. ما محصولات معمولی را در انبار نگه می داریم. همچنینما ميتونيم با سفارشات عجله اي سروکار داشته باشيم.
سوال: گارانتی شما چیست؟
A: بستگی به محصول مختلف دارد، ما از زمان تحویل یک سال گارانتی برای سیم پیچ داریم، اما فقط مسئول آسیب های غیر مصنوعی هستیم. برای آسیب های مصنوعی، ما می توانیم آن را برای شما به صورت رایگان تعمیر کنیم،حمل و نقل از طرف شما پرداخت خواهد شد.
سوال: بسته بندی شما چیست؟
A: بسته استاندارد صادرات بین المللی. اگر شما نیاز به چاپ لوگو خود را در بسته بندی, لطفا قبل از ما نقل قول.
س: آیا می توانید OEM / ODM را ارائه دهید؟
A: بله، می توانیم. همه محصولات OEM / ODM را قبول می کنند. ما می توانیم قرارداد محرمانه را امضا کنیم.
س: میتونم یه نمونه بگیرم؟
A: این بستگی به محصولات دارد، نمونه رایگان زیر 10 دلار ارائه می شود. حمل و نقل توسط خریدار قبل از تحویل پرداخت می شود.
سوال: چطور می توانم سفارش دهم؟
الف:
- ارسال ایمیل یا تحقیقات با نام محصول، مشخصات و مقدار به ما. آدرس دریافت خود را در صورت نیاز به قیمت FOB، CIF، CFR ارائه دهید.
- ما با زمان عرضه پیشنهاد خود را ارائه می دهیم.
- بعد از اينکه پيشنهاد تاييد شد، ما يه جاسوس رو با حساب بانکي ما ميفرستيم.
- بعد از دریافت پول، برنامه ی تولید انجام می شود.
- قبل از اينکه تحویلش بديم، با شما در مورد پيگيري تاييد کنيد.
- شماره ردیابی بعد از تحویل داده خواهد شد.
سوال: مدت پرداخت شما چیست؟
A: T / T، اتحادیه غربی، Paypal، در یک بار. برای مقادیر بزرگ، می تواند 50٪ سپرده در پیش، 50٪ تعادل قبل از تحویل پرداخت.
