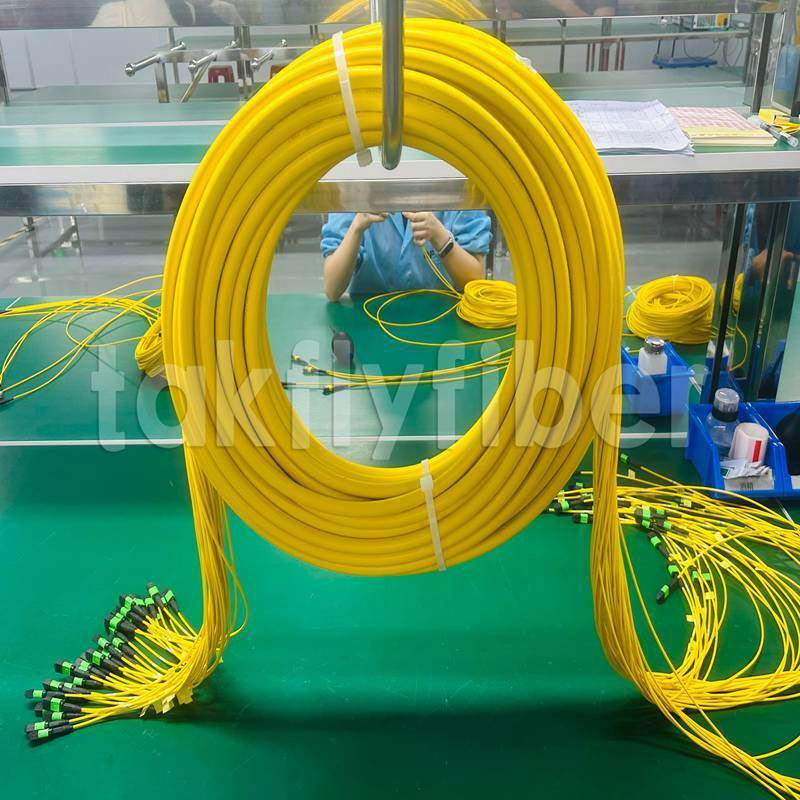

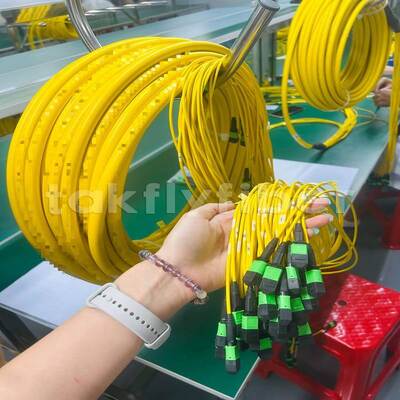

کابل پچ MPO/MTP تکفلای 8/12/24 هسته تا 576 هسته با افت کم، 500 چرخه جفتگیری، مطابق با IEC و TIA
جزئیات محصول:
| محل منبع: | شنژن، چین |
| نام تجاری: | Takfly/OEM |
| گواهی: | CE, ISO, RoHS, GS |
| شماره مدل: | پچ کورد MPO/MTP |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US $9.88-US $19.88/ Pcs |
| جزئیات بسته بندی: | کیف PP سپس در کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون، پی پال |
| قابلیت ارائه: | 50000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| هسته: | چند هسته ای | رابط A: | SC |
|---|---|---|---|
| رابط B: | MPO /MTP | حالت فیبر: | 50/125um |
| قطر کابل: | 0.9/2.0/3.0 | نوع لهستانی: | رایانه شخصی/APC |
| ضرر برگشتی: | MM/PC: 20dB/SM/APC:60dB | از دست دادن درج: | حداکثر 0.35dB (نوع 0.15dB) |
| مواد غلاف بیرونی: | PVC/LSZH | شعاع خمشی استاتیک/دینامیک: | 10d/20d |
| کد HS: | 854470000 | جنسیت: | زن/زن |
| برجسته کردن: | از دست دادن کم کابل پیچ MPO MTP,کابل MPO MTP 500 چرخه جفتگیری,فیبر نوری MPO MTP مطابق با IEC |
||
توضیحات محصول
کابل پچ فیبر چندگانه با چگالی بالا Takfly MPO/MTP
8/12/24 هسته تا 576 هسته | تلفات کم | 500 چرخه اتصال | مطابق با IEC و TIA
مرور کلی محصول
سری کانکتور فیبر چندگانه MPO/MTP برای اتصالات نوری با چگالی بالا در مراکز داده، دفاتر مرکزی مخابرات، هدهد CATV و محیطهای صنعتی مهندسی شده است. یک فرول MT با دقت قالبگیری شده همراه با پینهای راهنمای با دقت بالا، همترازی دقیق تا 24 فیبر را در یک رابط واحد تضمین میکند، با پیکربندیهای سفارشی موجود تا576 فیبر برای استقرار در مقیاس فوقالعاده.
شرکت مخابراتی Takfly میآوردبیش از 25 سال تجربه تولید ODM/OEMبه این سری. ما فعالیت میکنیم30,000 متر مربع فضای تولیددر سراسر6,000 متر مربع مقر تحقیق و توسعه در شنژنو24,000 متر مربع کارخانه تولید انبوه در ژونگشان، در حال اجرا19 خط تولید اختصاصی MPOبا خروجی ماهانه بیش از200,000 قطعه. دو درجه عملکرد - استاندارد و کم تلفات - برای مطابقت با الزامات بودجه لینک متنوع موجود است. تمام محصولات مطابق با IEC 61754-7 و EIA/TIA-604-5 هستند، باتست 100% کارخانهایقبل از تحویل.
ویژگیهای کلیدی
- فرول MT با دقت قالبگیری شده برای هندسه هسته ثابت
- پینهای راهنمای با دقت بالا برای همترازی قابل اعتماد پس از اتصال مکرر
- پشتیبانی از4، 8، 12، 24 فیبردر یک فرم فاکتور فشرده؛ راهحلهای سفارشی تا576 فیبر
- تلفات استاندارد: ≤0.35 دسیبل معمول / ≤0.70 دسیبل حداکثر
- تلفات کم: ≤0.20 دسیبل معمول / ≤0.35 دسیبل حداکثر
- سازگار با فیبرهای تکمد (G.652، G.655، G.657) و چند حالته (OM1~OM5)
- انواع کابلهای متعدد: گرد کوچک (≤4.5 میلیمتر OD) یا روبان (≤3.0×5.0 میلیمتر)
- گزینههای روکش: PVC یا LSZH (دود کم، بدون هالوژن، دارای گواهینامه CPR Bca/Cca/Dca)
- مدیریت قطبیت: نوع A، B، C با کدگذاری رنگی و برچسبگذاری
- نسخههای نر (با پین) و ماده (بدون پین) موجود است
مشخصات فنی
پارامترهای نوری و رابط
| پارامتر | مشخصات |
|---|---|
| نوع کانکتور | MPO / MTP (نر با پین / ماده بدون پین) |
| سطح پایانی | PC (MM) / APC (SM) |
| نوع فیبر | SM: G.652، G.655، G.657؛ MM: OM1، OM2، OM3، OM4، OM5 |
| تعداد هسته | 4، 8، 12، 24 (سفارشی تا 576 فیبر) |
| نوع کابل | گرد کوچک (≤4.5 میلیمتر OD) / روبان تخت (≤3.0×5.0 میلیمتر) |
| جنس روکش | PVC / LSZH (دارای گواهینامه CPR Bca/Cca/Dca) |
| طول | 0.5 متر ~ 200 متر (سفارشی) |
| طول موج تست | SM: 1310/1550 نانومتر؛ MM: 850/1300 نانومتر |
| تلفات درج (درجه استاندارد) | معمول ≤0.35 دسیبل / حداکثر ≤0.70 دسیبل |
| تلفات درج (درجه کم تلفات) | معمول ≤0.20 دسیبل / حداکثر ≤0.35 دسیبل |
| تلفات بازگشت (SM APC) | ≥60 دسیبل |
| تلفات بازگشت (MM PC) | ≥20 دسیبل |
| تکرارپذیری | ≤0.1 دسیبل |
| دوام | ≤0.2 دسیبل |
| قابلیت تعویض | ≤0.2 دسیبل |
| شعاع خمش (ایستا / پویا) | 10D / 20D |
قابلیت اطمینان محیطی و مکانیکی
تمام کابلهای پچ MPO/MTP تحت غربالگری محیطی دقیقی قرار میگیرند تا از پایداری طولانیمدت در استقرارهای پرتقاضا اطمینان حاصل شود:
- چرخههای اتصال: ≥500 (تغییر تلفات درج ≤0.2 دسیبل)
- مقاومت کششی: ≥50 نیوتن (برای کابل 2.0 میلیمتر، کانکتور به کابل)
- چرخههای حرارت مرطوب: -10 درجه سانتیگراد تا +65 درجه سانتیگراد، 93% رطوبت نسبی، 5 چرخه -> ΔIL ≤0.3 دسیبل (IEC 61300-2-19)
- پیری در دمای بالا: 85 درجه سانتیگراد به مدت 168 ساعت -> ΔIL ≤0.3 دسیبل
- ذخیرهسازی در دمای پایین: -40 درجه سانتیگراد به مدت 24 ساعت -> ΔIL ≤0.2 دسیبل
- لرزش و ضربه: مطابق با الزامات GR-1435-CORE برای استفاده صنعتی
- چرخههای حرارتی: مطابق با IEC 61300-2-22
- دمای عملیاتی: -20 درجه سانتیگراد ~ +70 درجه سانتیگراد
- دمای ذخیرهسازی: -40 درجه سانتیگراد ~ +80 درجه سانتیگراد
سناریوهای کاربرد
| کاربرد | مثال | مزیت |
|---|---|---|
| مرکز داده - لینکهای 40G/100G/400G | کابل پچ MPO کم تلفات 12 هستهای که QSFP-40G-SR4 را به ناحیه پچ متصل میکند | 4 جفت LC دوبلکس را جایگزین میکند، 75% از فضای سینی کابل را صرفهجویی میکند |
| مرکز داده - اتصال متقابل خوشه 800G/AI | کابل اصلی MPO 24 هستهای یا 576 هستهای بین سوئیچهای اسپاین و رکهای GPU | از اپتیکهای نسل بعدی 800G و خوشههای آموزش هوش مصنوعی با بودجه تلفات فوقالعاده کم پشتیبانی میکند |
| دفتر مرکزی مخابرات - ارتقاء ستون فقرات | کابل روبانی MPO 24 هستهای که زیررکهای ODF را با ماژولهای خروجی MPO-LC متصل میکند | استقرار سریع، آماده برای اپتیکهای همدوس 400G |
| 5G Front-haul & Mid-haul | سیم جامپر MPO 8 هستهای که BBU/DU را به AAU/RU از طریق CPRI/eCPRI متصل میکند | زمان نصب را 60% نسبت به اتصال فیبر منفرد کاهش میدهد |
| صنعتی - اتصال متقابل مقاوم | سیم جامپر MPO مقاوم در برابر لرزش، دمای عملیاتی -40 درجه سانتیگراد تا +85 درجه سانتیگراد، تست ضربه و لرزش را گذرانده است | مقاومت در برابر اسپری نمک و کپک برای محیطهای سخت |
| هدهد CATV - توزیع ویدیوی چند کاناله | تقسیمکننده MPO 1×12 که 12 گیرنده نوری را تغذیه میکند | چگالی بالا، شلوغی کابل را کاهش میدهد |
| شبکه محلی/SAN سازمانی - ستون فقرات پردیس | کابل اصلی MPO 24 هستهای بین قاب توزیع اصلی و کمد ساختمان | مقیاسپذیری آیندهنگر برای اتصال سرور 10G/25G/40G |
مزایای رقابتی
| مورد مقایسه | MPO استاندارد (میانگین بازار) | سری Takfly MPO/MTP |
|---|---|---|
| مقیاس تولید | ظرفیت محدود | مجموع 30,000 متر مربع (6,000 متر مربع مقر شنژن + 24,000 متر مربع کارخانه ژونگشان) |
| خطوط تولید MPO | 3-5 خط معمول | 19 خط MPO اختصاصی |
| خروجی ماهانه | 20,000-50,000 قطعه | 200,000+ قطعه در ماه |
| حداکثر تعداد فیبر | 24-48 هسته | تا 576 هسته |
| تلفات درج معمول | 0.50 دسیبل | 0.35 دسیبل (استاندارد) / 0.20 دسیبل (کم تلفات) |
| چرخههای اتصال | 200 | ≥ 500 |
| حداکثر دمای عملیاتی | 70 درجه سانتیگراد | 85 درجه سانتیگراد (کوتاه مدت)، 70 درجه سانتیگراد (بلند مدت) |
| مدیریت قطبیت | اختیاری / دستی | نوع A/B/C کامل با کدگذاری رنگی |
| دادههای تست محیطی | مشخص نشده است | گزارشهای حرارت مرطوب، چرخه حرارتی، لرزش موجود است |
| طولهای سفارشی | محدود | هر طولی از 0.5 متر تا 200 متر |
| قطر کابل | حجم استاندارد | گرد کوچک ≤4.5 میلیمتر / روبان ≤3.0×5.0 میلیمتر |
سفارش و سفارشیسازی
Takfly کابلهای پچ MPO/MTP کاملاً سفارشی را برای مطابقت با الزامات دقیق پروژه شما ارائه میدهد. گزینههای موجود عبارتند از:
- تعداد هسته: 4 / 8 / 12 / 24 فیبر (سفارشی تا 576 فیبر)
- درجه تلفات: استاندارد یا کم تلفات
- نوع کابل: گرد کوچک یا روبان تخت
- غلاف بیرونی: PVC یا LSZH (دارای گواهینامه CPR Bca/Cca/Dca)
- سطح پایانی: PC (چند حالته) یا APC (تک حالته)
- قطبیت: نوع A (مستقیم)، نوع B (معکوس)، یا نوع C (جفتی) با روکشهای کدگذاری شده رنگی
- جنسیت کانکتور: نر (با پینهای راهنما) یا ماده (بدون پین)
- طول: هر طولی از 0.5 متر تا 200 متر
- فناوت خروجی: کابلهای خروجی MPO به LC/SC/FC در صورت درخواست موجود است
مثال کد سفارش
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALE
│ │ │ │ │ │ │ │
│ │ │ │ │ │ │ └─ جنسیت: نر (با پین)
│ │ │ │ │ │ └─ قطبیت: نوع A
│ │ │ │ │ └─ سطح پایانی: APC
│ │ │ │ └─ طول: 3 متر
│ │ │ └─ غلاف: LSZH
│ │ └─ نوع کابل: گرد (کوچک)
│ └─ درجه تلفات: کم تلفات
└─ تعداد فیبر: 12 هسته
تضمین کیفیت و گواهینامهها
- تست 100% IL و RL -- هر کابل پچ با گزارش تست فردی ارائه میشود
- بازرسی تداخلسنجی سهبعدی -- شعاع انحنا، ارتفاع فیبر و افست راس مطابق با استانداردهای IEC
- استانداردهای تولید -- IEC، استاندارد اروپا، معیارهای ساخت IPC/WHMA-A-620
- گواهینامهها -- CE، ISO 9001، ISO 14001، RoHS، REACH، FCC، CPR EN50575، ANATEL
- قابلیت ردیابی -- شماره سریال منحصر به فرد و سوابق تست دسته برای هر محموله
خلاصه محصول
این سری کابل پچ فیبر چندگانه MPO/MTP درجههای استاندارد و کم تلفات، دوام مکانیکی بهبود یافته (≥500 چرخه اتصال)، پایداری محیطی اثبات شده (حرارت مرطوب، پیری در دمای بالا، ذخیرهسازی در دمای پایین) و مدیریت قطبیت کامل (نوع A/B/C) را ارائه میدهد. تولید شده در30,000 متر مربع تأسیساتبا19 خط MPO اختصاصیو ظرفیت ماهانه بیش از200,000 قطعه، Takfly اتصالات فیبر مقیاسپذیر و با قابلیت اطمینان بالا را برای مراکز داده، مخابرات، 5G، خوشههای هوش مصنوعی، CATV و کاربردهای صنعتی ارائه میدهد. تمام مشخصات در کارخانه تست شدهاند و پیکربندیهای سفارشی تا576 فیبرموجود است.
سوالات متداول (FAQ)
س1: آیا شما تولید کننده مستقیم هستید یا شرکت بازرگانی؟
پاسخ: ما یکتولید کننده مستقیم و ارائهدهنده راهحل کاملبا مقر اصلی در شنژن، چین، تأسیس شده درسال 2000هستیم. به عنوان یکشرکت ملی با فناوری پیشرفته، ما فعالیت میکنیم30,000 متر مربع فضای تولیددر سراسر6,000 متر مربع مقر تحقیق و توسعه در شنژنو24,000 متر مربع کارخانه تولید انبوه در ژونگشان. بخش MPO/MTP ما19 خط تولید اختصاصیبا ظرفیت ماهانه بیش از200,000 قطعهرا اجرا میکند و از پیکربندیهای تا576 هستهپشتیبانی میکند. ما به مشتریان دربیش از 128 کشورخدمت میکنیم، از جمله شرکای سطح اول مانندCorning، Amphenol، NVIDIA و CoherentT/T، Western Union و PayPal
س2: حداقل مقدار سفارش (MOQ) شما چقدر است؟
پاسخ: MOQ میتواند1 قطعهبرای ارزیابی نمونه و تست دستهای کوچک باشد. با این حال، قیمتگذاری با حجم به صورت مطلوب مقیاس میشود - مقادیر بیشتر قیمتگذاری طبقهبندی شده رقابتی را باز میکنند. برای پروژههای مرکز داده که به هزاران واحد نیاز دارند، ما تخفیفهای حجمی مبتنی بر پروژه و مدیریت حساب اختصاصی ارائه میدهیم.
س3: آیا میتوانید قیمتهای FOB، CIF یا DDP را ارائه دهید؟
پاسخ: بله. ما اینکوترمزهای انعطافپذیری از جمله EXW، FOB شنژن، CIF، CFR و DDP (به مناطق منتخب) را ارائه میدهیم. برای تحویلهای فوری، ما از طریق حمل و نقل هوایی (DHL، FedEx، TNT، UPS) ارسال میکنیم؛ برای سفارشات انبوه، ما حمل و نقل دریایی را از طریق فورواردرهای رقابتی هماهنگ میکنیم. مقصد، مقدار و شرایط ترجیحی خود را به اشتراک بگذارید، و ما ظرف 24 ساعت یکپیشنهاد قیمت کلید در دست با حمل و نقل و زمان تحویلارائه خواهیم داد.
س4: چگونه کیفیت و سازگاری محصول را تضمین میکنید؟
پاسخ: تولید ما مطابق با استانداردهای IEC و اروپایی است و توسط CE، ISO 9001، ISO 14001، RoHS، REACH، FCC، CPR و ANATEL تأیید شده است. کنترلهای کلیدی کیفیت عبارتند از:
- تست 100% تلفات درج و تلفات بازگشتروی هر کابل پچ بازرسی تداخلسنجی سهبعدی
- برای هندسه سطح پایانی کانکتور غربالگری محیطیمطابق با سری IEC 61300-2 (حرارت مرطوب، چرخه حرارتی، لرزش) شماره سریال منحصر به فرد
- و گزارشهای تست دسته برای قابلیت ردیابی کاملس5: زمان تحویل استاندارد شما چقدر است؟
- پاسخ: زمان تحویل به مقدار و پیکربندی بستگی دارد: محصولات استاندارد: 2-3 روز کاری برای حداکثر 5,000 قطعه (در انبار نگهداری میشود) پیکربندیهای سفارشی:
3-9 روز کاری بسته به نوع کابل، قطبیت و طول
سفارشات فوری:
ما موجودی بافر از پیکربندیهای محبوب را حفظ میکنیم و میتوانیم تولید را برای استقرارهای حساس به زمان تسریع کنیم
- س6: سیاست گارانتی شما چیست؟پاسخ: ما
- 1 سال گارانتیاز تاریخ تحویل ارائه میدهیم که شامل نقص در مواد و ساخت تحت شرایط عملیاتی عادی میشود. برای آسیبهای مصنوعی، ما خدمات تعمیر رایگان ارائه میدهیم (مشتری هزینه حمل و نقل برگشت را پوشش میدهد). برنامههای گارانتی تمدید شده (2-3 سال) برای قراردادهای سازمانی و مراکز داده موجود است.
- س7: استاندارد بستهبندی شما چیست؟پاسخ: تمام محصولات در
بستهبندی استاندارد صادرات بینالمللی
با کیسههای ضد الکتریسیته ساکن، درپوشهای محافظ و کارتنهای مقاوم ارسال میشوند. مابستهبندی OEMشامل چاپ لوگوی سفارشی، برچسبهای برند، بارکد و پیکربندی پالت را ارائه میدهیم. لطفاً قبل از قیمتگذاری، الزامات بستهبندی را مشخص کنید.
س8: آیا میتوانید خدمات OEM/ODM را ارائه دهید؟
پاسخ: بله. تمام محصولات سفارشیسازی OEM/ODM را میپذیرند، از جمله رنگهای محفظه کانکتور، لوگوهای علامتگذاری شده با لیزر، رنگهای روکش کابل، گزارشهای تست سفارشی و مونتاژهای تخصصی. ما میتوانیم یکتوافقنامه محرمانگی (MNDA)برای محافظت از طرحهای شما امضا کنیم.س9: آیا میتوانم قبل از سفارش انبوه، نمونه درخواست کنم؟پاسخ: بله.
نمونههای رایگان
برای محصولاتی با ارزش کمتر از 10 دلار ارائه میشود. برای نمونههای با ارزش بالاتر (مانند MPO کم تلفات، کابلهای خروجی)، ما هزینه تولید را بااعتبار کامل اعمال شدهدر برابر سفارش انبوه بعدی شما دریافت میکنیم. هزینه حمل و نقل نمونه توسط خریدار پرداخت میشود و تحویل معمولاً ظرف
1 تا 3 روز کاری
انجام میشود.س10: چگونه میتوانم سفارش بدهم؟پاسخ: فرآیند ساده شده ما:
استعلام -- نام محصول، مشخصات و مقدار را ایمیل کنید. آدرس تحویل خود را برای قیمتگذاری شامل حمل و نقل وارد کنید.
پیشنهاد قیمت -- پیشنهاد قیمت دقیق با زمان تحویل و شرایط ظرف12 تا 24 ساعتT/T، Western Union و PayPal
-- پیشنهاد قیمت را تأیید کنید؛ ما یک
فاکتور پیشفاکتور (PI)
- صادر میکنیم. پرداخت -- T/T، Western Union یا PayPal. برای سفارشات بزرگ:
- 50% ودیعه + 50% ماندهقبل از حمل و نقل. تولید -- تولید با بهروزرسانیهای هفتگی پیشرفت آغاز میشود. تحویلT/T، Western Union و PayPal
- -- پشتیبانی اختصاصی پیگیری نصب و عملکرد را انجام میدهد.س11: چه شرایط پرداختی را میپذیرید؟پاسخ: ماT/T، Western Union و PayPal
- را میپذیریم. برای شرکای تثبیت شده و قراردادهای حجمی بزرگ (بیش از 50,000 دلار)، ماشرایط حساب باز Net-30 یا Net-60را با تأیید اعتبار ارائه میدهیم. گزینههای ارز: USD، EUR، CNY.س12: آیا پشتیبانی فنی و راهنمایی نصب را ارائه میدهید؟
- پاسخ: بله. تیم پشتیبانی فنی ما (انگلیسی، اسپانیایی، چینی) ارائه میدهد: مشاوره طراحی زیرساخت فیبر پیش از فروش آموزش مدیریت قطبیت (نوع A/B/C) بهترین شیوههای نصب برای کانکتورهای MPO/MTP عیبیابی پس از استقرار و تجزیه و تحلیل ردیابی OTDR پشتیبانی در محل برای پروژههای بزرگ مرکز داده (با هماهنگی)
