پانل پیچ MPO با چگالی بالا طراحی جدید و نصب قفسه با اندازه کوچک، سبک وزن و مقاوم در برابر ضربه
جزئیات محصول:
| Place of Origin: | Guangdong, SHENZHEN |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
پرداخت:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
اطلاعات تکمیلی |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| برجسته کردن: | پانل پیچ MPO نصب شده روی قفسه,پنل پیچ MPO با چگالی بالا,پانل پیچ MPO سبک وزن,High Density MPO Patch Panel,Lightweight MPO Patch Panel |
||
توضیحات محصول
توضیحات:

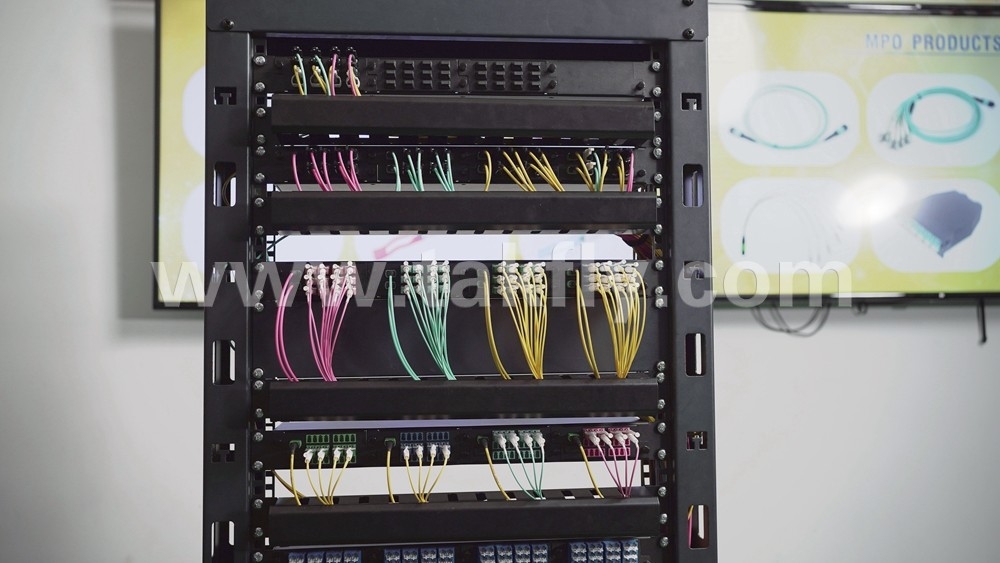

1U-19اینچMPO/MTPپانل پیچ فیبر با تراکم بالابرای اتاق های بزرگ مرکز داده طراحی شده است: کاربرد MDF، سیم کشی IDF، اتصال ستون فقرات فیبر نوری، مدیریت واحد توزیع فیبر،و سایر محیط های فیبر نوری با تراکم بالا، و غیره در قفسه ها و کابینت های 19 اینچی نصب می شود.

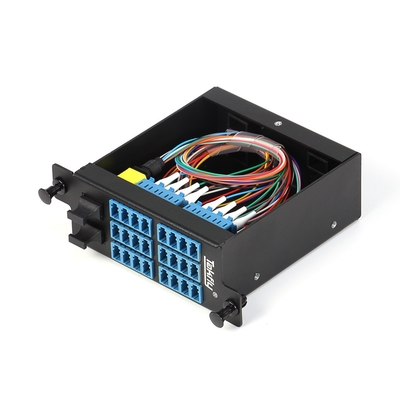

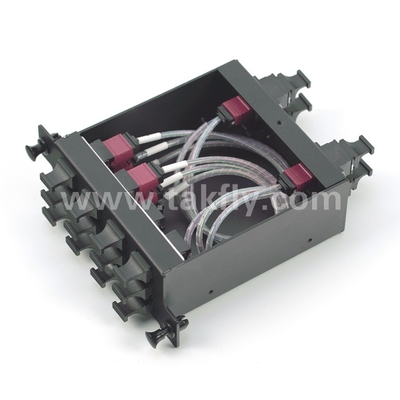

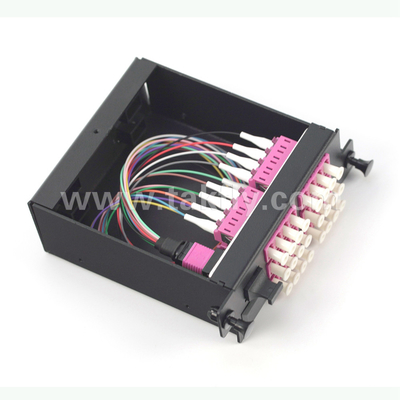

1U 19 اینچ MPO / MTP Patch Panel می تواند 4 ماژول کاسه از قبل متصل را بارگیری کند و حداکثر ظرفیت قابل مدیریت 1152 هسته برای رابط MPO یا 96 هسته برای رابط LC است.هر جعبه ماژول مستقل از قبل پایان داده شده در قاب توزیع فیبر نوری قرار می گیردبرای تکمیل مجموعه کامل پنل پیچ.
ویژگی ها:
uنصب شده در 19 اینچ قفسه نصب و کابینت، برنامه برای ماژول های کاسیت مدیریت متمرکز.
uظرفیت 1U با چگالی بالا 1152 فیبر برای رابط MPO و 96 فیبر برای رابط LC.
uپورت ورودی می تواند در پنل جلو یا عقب برای گزینه استفاده شود و پورت خروجی در پنل جلو است.
uکانکتور MPO / MTP مرد یا زن در دسترس است. برای دستیابی به اتصال دقیق و بسیار پایدار با PIN و آداپتور متصل و قرار داده می شود.
uطراحی ماژولار، ساختار قفل پلاگین، فیبر دارای یک ردیف ردیف خط مشخص است، آسان برای آزمایش، نصب، حذف و تنظیم جفت گیری است.
uمواد آلومينيوم با کیفیت بالا، قوي و با دوام، سطح پوشش الکترواستاتيک پس از فرآیند توليد سخت
uماژول کاسیت و پنل پیچ کوچک هستند، سبک وزن، مقاوم در برابر ضربه، فشار بالا، ضد شعله، مقاوم در برابر خوردگی، ساختار قوی برای محافظت از فیبر نوری داخلی،عملکرد بسیار بالا مهر و موم برای تسهیل ضد گرد و غبار، طراحی نوآورانه برای تجهیزات پیشرفته شبکه
کاربردها:
Øارتباطات فیبر نوریسیم کشی متراکمسیستم بین ساختمان ها.
Øاتصال بین المللی پیوند نوری در تجهیزات فعال نوری برای کابل کشی LAN.
Øمرکز مخابرات
Øاتاق مرکز اطلاعات منطقه صنعتی
Øاتاق مرکز اطلاعات ساختمان تجاری
ØCATV
Øشبکه محلی
ØWAN
ØFTTX
Cدر شکل گیریSشیمی:
1.
|
مدل |
ظرفیت کاست LGX |
LGX |
کل ظرفیت |
نوع کانکتور |
اندازه |
درخواست |
|
|
A1 |
R |
72F MPO*4 عدد |
4 |
1152F |
MPO*16*4 |
1U |
1 عددی از A1 LGX کاست متصل با 12 عددی از C3 LGX کاست، مجموعه کامل از A1 متصل با 12 مجموعه کامل C3 |
|
T |
24F MPO*12 پی سی =288F |
||||||
|
C3 |
R |
24F MPO*1 pc |
4 |
96F |
MPO*1*4 |
1U |
|
|
T |
24F LC |
LC*24*4 |
|||||
2.
|
مدل |
ظرفیت کاست LGX |
LGX |
کل ظرفیت |
نوع کانکتور |
اندازه |
درخواست |
|
|
A2 |
R |
72F MPO*4 عدد |
4 |
1152F |
MPO*10*4 |
1U |
1 تا کاسه A2 LGX با 3 تا کاسه C1 LGX متصل میشه 3 مجموعه کامل C1 |
|
T |
48FMPO*6 پی سی=288F |
||||||
|
C1 |
R |
48F MPO*2 عدد |
4 |
384F |
MPO*10*4 |
1U |
1 عدد از C1 LGX کاست متصل با4 دستگاه D2 LGX کاست، مجموعه کامل C1 متصل با4 مجموعه های کامل D2 |
|
T |
12F MPO*8 pcs=96F |
||||||
|
D2 |
R |
12F MPO*2 عدد |
4 |
96F |
MPO*2*4 |
1U |
R:12F MPO*2*4، T:24F*4 LC، با دستگاه پایانی از طریق سیم پیچ LC متصل شوید |
|
T |
24FLC |
LC*24*4 |
|||||
3.
|
مدل |
ظرفیت کاست LGX |
LGX |
کل ظرفیت |
نوع کانکتور |
اندازه |
درخواست |
|
|
B1 |
R |
72F MPO*1 عدد |
4 |
288F |
MPO*5*4 |
1U |
R:72F MPO*1*4، T:16F MPO می تواند با دستگاه انتقال 400G از طریق کابل پچ MPO متصل شود، T:24F MPO می تواند با C3 LGX Cassette متصل شود |
|
T |
16F MPO*3 عدد 24F MPO*1 پی سی=72F |
||||||
|
BG1 |
R |
72F MPO*2 عدد |
4 |
576F |
MPO*11*4 |
1U |
100G، 400G كاسيت اختصاصي |
|
T |
16F MPO*9 pcs=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
MPO*1*4 |
1U |
R:24F MPO*1*4، T:24F*4LC، از طریق سیم پیچ LC به تجهیزات پایانی متصل شود |
|
T |
24F LC |
LC*24*4 |
|||||
پارامترهای محصول:
|
نوع فیبر |
SM ((G652, G655, G657) ؛ MM (OM1-OM5) |
||
|
کانکتور |
مرد ((برنج) ، زن |
LC |
|
|
MPO/MTP |
|||
|
قطر کابل(ملی متر) |
کابل کوچک گرد: حداکثر 4.5 میلی متر کابل نوار: Max3.0*5.0mm |
0.9/06 |
|
|
از دست دادن ورودی (dB) |
استاندارد:≤0.35/0.7 (نمادین/ حداکثر) خسارت کم:≤0.2/0.35 (نمادین/ حداکثر) |
≤ 0.3 |
|
|
ضایعات بازده (دقیقه) |
APC SM:60dB |
PC MM: 20dB |
UPC SM: 40dB APC SM: 60dB PC MM: 25dB |
|
طول موج تست (nm) |
SM: 1310/1550 MM: 850/1300 |
||
|
تکرار |
≤ 0.1dB |
||
|
دوام |
≤ 0.2dB |
||
|
قابل تعویض |
≤ 0.2dB |
||
|
شعاع خم(پویا/استاتیک) |
20/10 |
||
|
نام محصول |
جعبه ماژول |
جعبه ماشین |
|
|
اندازه ((L*W*H) |
93*100*39 |
482*200*44.2 میلی متر |
|
|
مواد |
Aنور |
||
بسته بندی:
|
وزن |
اندازه جعبه داخلی |
ابعاد جعبه بیرونی(5 عدد/ جعبه) |
وزن هر کارتن(کیلوگرم) |
|
1.5 کیلو |
500*280*80mm |
510*300*420mm |
11 |
FQA:
1سوال: شما تولید کننده هستید؟
A: بله، ما یک تولید کننده، راه حل FTTH و ارائه دهنده راه حل کل مرکز داده در شنجن، چین، در سال 2000 تاسیس شده است.
2. س: MOQ شما چیست؟
A: MOQ می تواند 1pcs باشد، اما قیمت رقابتی نیست. مقدار بیشتر، قیمت رقابتی تر خواهد بود.
3س: می تونید قیمت FOB رو نقل کنید؟
A: بله. ما می توانیم حمل و نقل را با هوا، DHL، TNT، UPC، FEDEX و غیره انجام دهیم. برای مقدار زیادی، ما آن را با دریا تحویل می دهیم.
ما می توانیم قیمت را با حمل و نقل و زمان سرب برای شما نقل کنیم، پس از اینکه شما به ما نیاز های دقیق با کمیت را اطلاع دهید.
ما شرکت های حمل و نقل رقابتی داریم. برای راه حل های بیشتر، شما می توانید آزادانه با ما تماس بگیرید.
4س: کیفیت شما چطوره؟
A: تولید ما مطابق با استاندارد IEC، اروپا است. CE، ISO، RoHS، CPR، و ANATEL گواهی شده است.
تمام محصولات قبل از تحویل 100 درصد تست شده اند.
5. سوال: زمان تحویل شما چقدر است؟
A: این بستگی به مقدار و محصولات دارد. برای سیم پیچ فیبر نوری، زمان سرب می تواند 2 -3 روز کاری در 5000 پی سی باشد. ما محصولات معمولی را در انبار نگه می داریم. همچنینما ميتونيم با سفارشات عجله اي سروکار داشته باشيم.
6. سوال: گارانتی شما چیست؟
A: بستگی به یک محصول متفاوت دارد، ما یک سال گارانتی برای سیم پچ از زمان تحویل داریم، اما فقط مسئول آسیب های غیر مصنوعی هستیم. برای آسیب های مصنوعی، ما می توانیم آن را برای شما به صورت رایگان تعمیر کنیم،حمل و نقل از طرف شما پرداخت خواهد شد.
7. س: بسته بندی شما چیست؟
A: بسته استاندارد صادرات بین المللی.اگر شما نیاز به چاپ لوگو خود را بر روی بسته بندی، لطفا قبل از نقل قول به ما بگویید.
8س: آیا می توانید OEM / ODM را ارائه دهید؟
A: بله، می توانیم. همه محصولات OEM / ODM را قبول می کنند. ما می توانیم توافقنامه محرمانه را امضا کنیم.
9س: ميتونم يه نمونه داشته باشم؟
A: این بستگی به محصولات دارد، نمونه رایگان زیر 10 دلار ارائه می شود. حمل و نقل توسط خریدار قبل از تحویل پرداخت می شود.
10. س: چطور میتونم سفارش بدم؟
الف:1. ارسال پست یا تحقیقات با نام محصول، مشخصات و مقدار به ما. ارائه آدرس دریافت اگر شما نیاز به قیمت FOB، CIF، CFR.
2ما با زمان پيشرفت پيشنهاد خود را ارائه می دهیم.
3. بعد از اينکه پيشنهاد تایید شد ، ما با حساب بانکي خودمون يه جاسوس رو ميفرستيم
4بعد از پرداخت پول، برنامه ي توليد انجام ميشه.
5قبل از اينکه تحویلش بديم، با شما در مورد پيگيري تاييد کنيد.
6شماره ردیابی بعد از تحویل داده خواهد شد.
11مدت پرداخت شما چيه؟
A: T / T، اتحادیه غربی، Paypal، MoneyGram در یک بار. برای مقادیر بزرگ، می تواند 50٪ سپرده در پیش، 50٪ تعادل قبل از تحویل پرداخت شده است.
