قطبی سازی حفظ فیبر نوری PM جدا کننده و WDM ترکیبی برای ICT AI محاسبات
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | ISO, CE RoHS |
| شماره مدل: | DF-PM-Isolator-WDM |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | USD90-160/pc |
| جزئیات بسته بندی: | جعبه تاله |
| زمان تحویل: | 5-8 روز کاری |
| شرایط پرداخت: | T/T، پی پال |
| قابلیت ارائه: | 1000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| سفارشی سازی: | بله | ||
|---|---|---|---|
| برجسته کردن: | جداساز فیبر نوری حفظ قطبش,جداکننده PM WDM هیبرید,جداکننده فیبر نوری ICT AI Computing |
||
توضیحات محصول

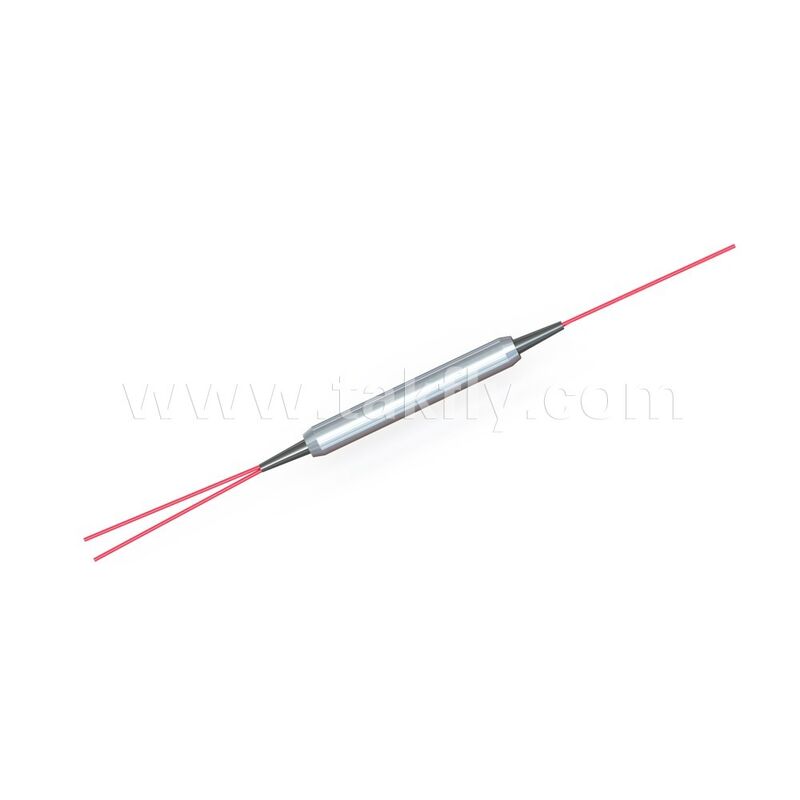

فیبر نوری حفظ کننده قطبش (PM) ایزولاتور و WDM هیبریدی برای محاسبات هوش مصنوعی ICT
ایزولاتور PM و WDM هیبریدی
ایزولاتور PM و WDM هیبریدی یک جزء تخصصی است که یک ایزولاتور نوری و یک کوپلر نوری WDM را در یک بسته فشرده ادغام میکند. این ترکیب ایزولاتور به علاوه کوپلر WDM به ویژه برای طراحی و کاربردهای تقویت کننده فیبر نوری دوپ شده مفید است. دو نوع کوپلر WDM موجود است: 1480 نانومتر/1550 نانومتر و 980 نانومتر/1550 نانومتر. سیگنال در پنجره 1550 نانومتر ابتدا از ایزولاتور عبور کرده و سپس با توان لیزر پمپاژ در کوپلر WDM ترکیب میشود. مراحل قبلی مدارهای نوری به دلیل ایزولاسیون نوری محافظت میشوند. هر دو گزینه ایزولاسیون تک مرحلهای و دو مرحلهای موجود هستند.
این محصول ضمن ارائه عملکرد و قابلیت اطمینان بهبود یافته، هزینههای کلی را کاهش داده و ساختار سیستم را ساده میکند.
ویژگیهای کلیدی
- افت درج کم
- افت بازگشت بالا
- نسبت خاموشی بالا
- ایزولاسیون بالا
- پایداری و قابلیت اطمینان بالا
نمودار ساختار
مشخصات فنی
| پارامتر | واحد | مقدار | |
|---|---|---|---|
| مرحله | - | تک | دو | تک | دو | |
| کانال سیگنال | محدوده طول موج سیگنال | نانومتر | 1064±10 | 1550±15 |
| حداکثر افت درج | dB | 2.6 | 3.8 | 0.9 | 1.0 | |
| ایزولاسیون معکوس سیگنال پیک (معمولاً)، در 23 درجه سانتیگراد | dB | 40 | 52 | 40 | 52 | |
| حداقل ایزولاسیون معکوس سیگنال، در 23 درجه سانتیگراد | dB | 28 | 45 | 28 | 45 | |
| حداقل ایزولاسیون (کام به عبور @ طول موج باند عبور) | dB | 30 | |
| حداقل نسبت خاموشی در 23 درجه سانتیگراد | dB | 20 | |
| کانال بازتاب | محدوده طول موج | نانومتر | 960~990 |
| حداکثر افت درج | dB | 0.6 | |
| حداقل ایزولاسیون (کام به بازتاب @ طول موج باند عبور) | dB | 15 | |
| حداقل نسبت خاموشی در 23 درجه سانتیگراد | dB | 18 | |
| حداقل افت بازگشت | dB | 50 | |
| پایداری حرارتی حداکثر افت درج | dB/°C | 0.005 | |
| حداکثر توان نوری (CW) | mW | 300 | |
| حداکثر بار کششی | N | 5 | |
| دمای عملیاتی | °C | -5~+70 | |
| دمای ذخیرهسازی | °C | -40~+85 |
* برای دستگاه با کانکتور، IL 0.3dB بیشتر، RL 5dB کمتر و ER 2dB کمتر است.
* کلید کانکتور پیشفرض با محور کند همتراز است.
* کلید کانکتور پیشفرض با محور کند همتراز است.
کاربردها
- لیزر فیبر
- تقویت کننده فیبر
- تجهیزات تست
