تقسیمکننده فیبر نوری تکمد PLC (مدار نور مسطح) 1*N، 9/125 میکرومتر
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | شکاف مدار موج نور مسطح PLC |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | Western Union ، T/T ، /PayPal |
| قابلیت ارائه: | 1000 عدد در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | 1*32 فیبر نوری 9/125 um PLC تک حالته مدار موج نور مسطح | طول موج عملیاتی (nm): | 1260 تا 1650 |
|---|---|---|---|
| نوع (1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | حداکثر از دست دادن درج (DB): | 3.9 7.2 10.3 13.5 16.8 20.3 |
| حداقل ضرر بازده (dB): | 55 | نوع فیبر: | ITU-T G657A1، G657A2 و G.652D |
| حداکثر پایداری دما (dB): | 0.5 (معمولی 0.3) | دمای عملیاتی (℃): | -40 ~ +85 |
| برند فیبر: | کورنینگ، YOFC، OFS، دراکا | ||
| برجسته کردن: | تقسیم کننده PLC تک حالت,تقسیمکننده فیبر نوری 9/125 میکرومتر,مدار امواج نوری مسطح Splitter |
||
توضیحات محصول
1 × 32 فیبر نوری 9/125 μm PLC Splitter تک حالت
تقسیم کننده PLC (داروی موج نوری طوسی) یک دستگاه توزیع قدرت با عملکرد بالا بر اساس فناوری بستر کوارتز یکپارچه است.این تقسیم کننده های تک حالت 1 × N و 2 × N به طور یکسان سیگنال های نوری را از یک یا دو ورودی به خروجی های متعدد تقسیم می کنند، و همچنین می تواند در جهت عقب کار کند تا سیگنال های متعدد را به یک یا دو فیبر ترکیب کند.
درخواست ها
- شبکه های مخابراتی
- سیستم های PON (شبکه های نوری منفعل)
- توسعه FTTH (فیبر به خانه)
- سیستم های توزیع CATV
- شبکه های انتقال ویدیو
ویژگی های کلیدی
- دامنه طول موج عملیات پهن باند
- عملکرد کم ضایعات ورودی
- حداقل از دست دادن وابسته به قطب بندی (PDL)
- طراحی کامپکت و فضا کارآمد
- یکنواختی عالی از کانال به کانال
- قابلیت اطمینان بالا و ثبات بلند مدت
مشخصات فنی
| پارامتر | ارزش |
|---|---|
| طول موج عملیاتی (nm) | 1260 ~ 1650 |
| نوع فیبر | ITU-T G657A1, G657A2 و G.652D |
| حداکثر ثبات دمایی (dB) | 0.5 (معمولاً 0.3) |
| دمای کار (°C) | -40 ~ +85 |
| دمای ذخیره (°C) | -40 ~ +85 |
1×N عملکرد تقسیم کننده
| نوع | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| حداکثر از دست دادن ورودی (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| حداکثر یکسانی (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| حداکثر PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N عملکرد تقسیم کننده
| نوع | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| حداکثر از دست دادن ورودی (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| حداکثر یکسانی (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| حداکثر PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
توجه: تمام اندازه گیری ها در دمای اتاق انجام می شود و اتصال دهنده ها شامل نمی شوند.
ابعاد بسته بندی
1×N بسته بندی تقسیم کننده
| نوع بسته بندی | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| جعبه فلزی پایه (L × W × H mm) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| جعبه فلزی مینی ماژول (ملی متر) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| جعبه پلاستیکی ماژول (ملی متر) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×N بسته بندی تقسیم کننده
| نوع بسته بندی | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| جعبه فلزی پایه (L × W × H mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| جعبه فلزی مینی ماژول (ملی متر) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| جعبه پلاستیکی ماژول (ملی متر) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |

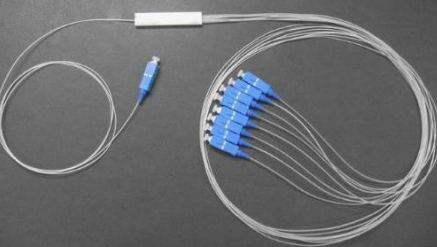

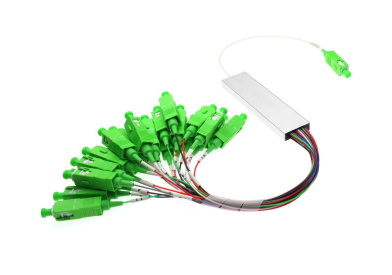

تصاویر محصول
چرا TAKFLY را انتخاب کردید؟
- 26 سال تجربه در تولید فیبر نوری
- 450+ کارگر تجارب تجمعی با تجربه 3+ سال
- ۱۰+ مهندس تخصصی تحقیق و توسعه که نوآوری را پیش می برند
- 16 ماشین آلات تزریق و خطوط تولید وارد شده از آلمان
- 30 دستگاه آزمایش پیشرفته از جمله ابزارهای آزمایش OTDR، 3D، VFL، IL&RL
- تجهیزات کامل آزمایش کیفیت: آزمایش کننده های مقاومت تنش، آزمایش کننده های مقاومت خرد، آزمایش کننده های اندازه گیری قدرت، بررسی کننده های نور
- نام تجاری OEM پذیرفته شده است
- مشارکت در نمایشگاه جهانی: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، نمایشگاه الکترونیکی منبع جهانی
فرآیند کنترل کیفیت
- بررسی نقطه ای مواد اولیه قبل از تولید
- بازرسی کامل پس از هر فرآیند
- کنترل کامل تولید نیمه آماده
- بازرسی کامل محصول نهایی قبل از بسته بندی
- کنترل های پیش از حمل
اطلاعات تحویل
- نمونه ها: 1-3 روز کاری
- سفارشات تولید انبوه: 3-7 روز کاری
- بسته بندی: کیسه های پلاستیکی، کارتون ها و پالت ها در صورت درخواست در دسترس هستند
پرسش های مکرر
سوال1: چطور می توانم فهرست و لیست قیمت شما را بدست آورم؟
A1: لطفا ایمیل یا اطلاعات تماس خود را از طریق وب سایت ما برای دریافت کاتالوگ و لیست قیمت ما ارائه دهید.
سوال2: آیا می توانم قیمت ها را مذاکره کنم؟
A2: بله، ما ممکن است تخفیف را برای بارگذاری چندین کانتینر از کالاهای مخلوط در نظر بگیریم.
سوال 3: هزینه حمل و نقل چقدر خواهد بود؟
A3: هزینه های حمل و نقل بستگی به اندازه حمل و نقل و روش حمل و نقل شما دارد. ما هزینه ها را بر اساس درخواست ارائه خواهیم داد.
سوال 4: می تونم ازت دیدن کنم؟
A4: مطمئناً! کارخانه ما در شنژن، چین واقع شده است. لطفاً برای قرار ملاقات با ما تماس بگیرید.
Q5: چه اگر وجود دارد مشکل کیفیت زمانی که ما کالاها را دریافت کنید؟
A5: اگر در هنگام بسته بندی با مشکلات کیفیت روبرو شوید، لطفاً برای مرجع ما عکس بگیرید. بخش QC ما تحقیقات می کند و بهترین راه حل ها را ارائه می دهد.همراه با اجرای بهبود کیفیت برای تولید آینده.
س6: شرایط بسته بندی شما چیست؟
A6: ما معمولاً کالاها را در جعبه های پف و کارتن بسته بندی می کنیم ، اما می توانیم درخواست بسته بندی سفارشی را از مشتریان برآورده کنیم.
سوال 7: شرایط پرداخت شما چیست؟
A7: T / T 30٪ به عنوان سپرده و 70٪ تعادل قبل از تحویل. ما عکس محصولات و بسته بندی را قبل از پرداخت نهایی ارائه می دهیم.
س8: شرایط تحویل شما چیست؟
A8: EXW، FOB، CFR، CIF، DDU
سوال9: زمان تحویل شما چطوره؟
A9: به طور کلی 5-7 روز کاری پس از دریافت پیش پرداخت. زمان تحویل خاص بستگی به اقلام و مقدار سفارش دارد.
Q10: آیا می توانید بر اساس نمونه ها تولید کنید؟
A10: بله، ما می توانیم محصولات را بر اساس نمونه ها یا نقشه های فنی شما تولید کنیم.
اگر به محصولات ما علاقه مند هستید یا سوالی دارید، در هر زمان با ما تماس بگیرید!
