پچ پنل MPO با چگالی بالا و پایه رک | مجموعه های کابل MPO | برای راه حل شبکه فیبر
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | پچ پنل MPO با چگالی بالا و پایه رک | مجموعه های کابل MPO | برای راه حل شبکه فیبر |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | Western Union ، T/T ، MoneyGram/PayPal |
| قابلیت ارائه: | 1000 عدد در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | پچ پنل MPO با چگالی بالا و پایه رک | مجموعه های کابل MPO | برای راه حل شبکه فیبر | نوع چهره پایانی: | UPC و APC؛ PC و APC |
|---|---|---|---|
| نوع فیبر: | SM (G652، G655، G657)، MM (OM1-OM5) | قطر کابل: | 2.0، 3.0 یا سفارشی (Simplex/Duplex) |
| از دست دادن درج: | ≤ 0.3 دسی بل | ضرر برگشتی: | UPC SM≥50dB, APC SM≥ 60dB, PC MM ≥ 35dB |
| تکرارپذیری: | ≤ 0.1 | طول موج: | SM:1310/1550 MM:850/1300 |
| دمای عملیاتی: | -20℃~70℃ | دمای ذخیره سازی: | -40 ℃ ~ 80 ℃ |
| مواد غلاف بیرونی: | PVC، LSZH | شعاع خمشی (استاتیک/دینامیک): | 10d/20d |
| طول: | سفارشی | برند فیبر: | کورنینگ، YOFC، OFS، دراکا |
| برجسته کردن: | پنل پیچ MPO با چگالی بالا,مجموعه کابل های MPO نصب شده بر روی قفسه,راه حل MPO شبکه فیبر |
||
توضیحات محصول

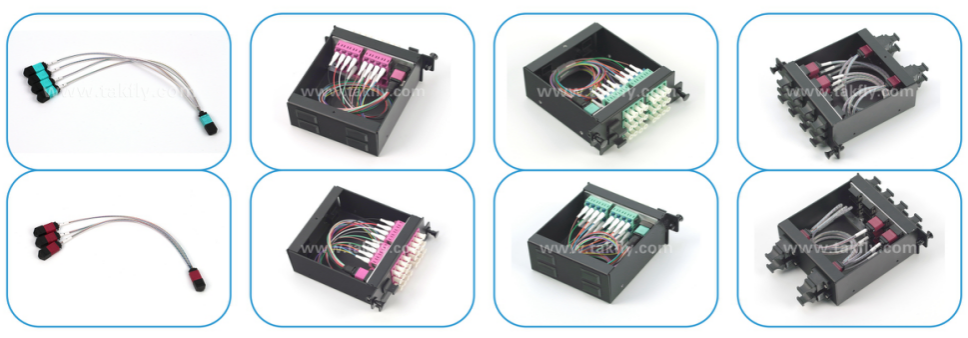

پانل پیچ MPO با چگالی بالا و نصب قفسه
نو طراحی شده 1U-19 اینچ MPO/MTP پانل پیچ فیبر با تراکم بالا برای برنامه های مرکز داده بزرگ، نصب MDF، مناطق سیم کشی IDF، اتصالات ستون فقرات فیبر نوری،مدیریت واحد توزیع فیبر، و دیگر محیط های فیبر یکپارچه با چگالی بالا.
این پنل پچ MPO / MTP 19 اینچی 1U دارای 4 ماژول کاسه از قبل متصل است ، با حداکثر ظرفیت 1152 هسته برای رابط MPO یا 96 هسته برای رابط LC.هر جعبه ماژول مستقل از قبل پایان داده شده در چارچوب توزیع فیبر نوری قرار داده می شود تا مونتاژ پانل پچ کامل را تکمیل کند.
درخواست ها
- سیستم های سیم کشی متراکم بین ساختمان ها برای ارتباطات فیبر نوری
- اتصال متقابل پیوندهای نوری در تجهیزات فعال نوری برای کابل کشی LAN
- ایستگاه های پایه مخابراتی
- اتاق های مرکز داده در مناطق صنعتی
- اتاق های مرکز داده در ساختمان های تجاری
- سیستم های CATV
- شبکه های LAN
- شبکه های WAN
- استفاده از FTTX
ویژگی های کلیدی
- نصب شده در کابینت های 19 اینچی برای مدیریت متمرکز ماژول کاسه
- طراحی 1U با چگالی بالا با ظرفیت 1152 فیبر (MPO) یا 96 فیبر (LC)
- پورت ورودی موجود در پنل جلو یا عقب، پورت خروجی در پنل جلو
- کانکتورهای مردانه یا زنانه MPO/MTP با PIN دقیق و موقعیت گذاری آداپتور در دسترس هستند
- طراحی ماژولار با ساختار قفل کردن پلاگین و شناسایی واضح دنباله خط
- مواد آلومینیومی با کیفیت بالا با سطح پوشش الکترواستاتیک
- ساخت و ساز جمع و جور، سبک وزن، مقاوم به ضربه، ضد شعله و مقاوم به خوردگی
طرح های پیکربندی
تنظیمات مدل A1
| ظرفیت کاست LGX | LGX | کل ظرفیت | نوع کانکتور | اندازه | درخواست |
|---|---|---|---|---|---|
| R: 72F MPO × 4 عدد T: 24F MPO × 12 pcs = 288F |
4 | 1152F | MPO×16×4 | 1U | 1 کیست A1 LGX با 12 کیست C3 LGX متصل می شود |
پیکربندی مدل A2
| ظرفیت کاست LGX | LGX | کل ظرفیت | نوع کانکتور | اندازه | درخواست |
|---|---|---|---|---|---|
| R: 72F MPO × 4 عدد T: 48F MPO × 6 pcs=288F |
4 | 1152F | MPO×10×4 | 1U | 1 کیست A2 LGX با 3 کیست C1 LGX متصل می شود |
ساختار مدل B1
| ظرفیت کاست LGX | LGX | کل ظرفیت | نوع کانکتور | اندازه | درخواست |
|---|---|---|---|---|---|
| R: 72F MPO × 1 pc T: 16F MPO × 3 پی سی + 24F MPO × 1 پی سی = 72F |
4 | 288F | MPO×5×4 | 1U | اتصال به دستگاه های انتقال 400G و کاست های C3 LGX |
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| نوع فیبر | SM (G652, G655, G657) ؛ MM (OM1-OM5) |
| کانکتور | مرد/زن MPO/MTP، LC |
| قطر کابل | مینی گرد: حداکثر 4.5mm; نوار: حداکثر 3.0×5.0mm; 0.9/0.6 |
| از دست دادن ورودی | استاندارد: ≤0.35/0.7dB؛ از دست دادن کم: ≤0.2/0.35dB؛ LC: ≤0.3dB |
| بازده از دست دادن | APC SM: 60dB؛ PC MM: 20dB؛ UPC SM: 40dB |
| طول موج تست | SM: 1310/1550nm؛ MM: 850/1300nm |
| ابعاد | جعبه ماژول: 93×100×39mm؛ کیس ماشین: 482×200×44.2mm |
| مواد | آلومینیوم |
اطلاعات بسته بندی
| وزن | اندازه جعبه داخلی | ابعاد جعبه بیرونی | وزن هر کارتن |
|---|---|---|---|
| 1.5 کیلو | 500×280×80 میلی متر | ۵۱۰×۳۰۰×۴۲۰ میلی متر | 11 کیلوگرم |
چرا TAKFLY را انتخاب کردید؟
تولید حرفه ای
- 26+ سال تجربه تولید در محصولات فیبر نوری
- 450+ کارگر مونتاژ با تجربه 3+ سال
- 10+ مهندسان تحقیق و توسعه
- 16 آلمان واردات ماشین آلات تزریق و خطوط تولید
- 30 دستگاه آزمایش از جمله ابزارهای آزمایش OTDR، 3D، VFL، IL&RL
- نام تجاری OEM در دسترس است
- مشارکت در نمایشگاه جهانی
کنترل کیفیت
- بازرسی واردات مواد اولیه
- بازرسی کامل پس از هر فرآیند تولید
- کنترل کیفیت نیمه تولید
- بازرسی محصول قبل از بسته بندی
- کنترل های پیش از حمل
تحویل
- نمونه ها: 1-3 روز کاری
- تولید انبوه: 3-7 روز کاری
- گزینه های بسته بندی انعطاف پذیر در دسترس
پرسش های مکرر
سوال1: چطور می توانم فهرست و لیست قیمت شما را بدست آورم؟
A1: لطفا ایمیل یا اطلاعات تماس خود را از طریق وب سایت ما برای دریافت کاتالوگ و لیست قیمت ما ارائه دهید.
سوال2: آیا می توانم قیمت ها را مذاکره کنم؟
A2: بله، ما تخفیف هایی را برای بارگذاری چندین کانتینر از کالاهای مخلوط ارائه می دهیم.
سوال 3: هزینه حمل و نقل چقدر خواهد بود؟
A3: هزینه های حمل و نقل بستگی به اندازه و روش حمل و نقل دارد. ما با درخواست ارائه می دهیم.
س4: می تونم از کارخانه شما دیدن کنم؟
A4: بله، کارخانه ما در شنجن، چین واقع شده است. لطفا با ما تماس بگیرید تا یک قرار ملاقات را برنامه ریزی کنید.
Q5: چه اگر مشکلات کیفیت با کالاها وجود دارد؟
A5: اگر مشکلات کیفیت وجود داشته باشد، لطفا عکس ها را برای بخش QC ما برای تجزیه و تحلیل و حل فراهم کنید. ما به طور مداوم فرآیندهای کیفیت خود را بهبود می بخشیم.
اگر به محصولات ما علاقه مند هستید یا سوالی دارید، در هر زمان با ما تماس بگیرید!
