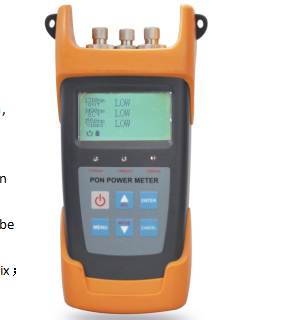

توان سنج نوری PON | برای شبکه های GPON / EPON و XGPON / XGSPON
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | توان سنج نوری PON |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | Western Union ، T/T ، MoneyGram/PayPal |
| قابلیت ارائه: | 1000 عدد در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | توان سنج نوری PON | برای شبکه های GPON / EPON و XGPON / XGSPON | منطقه عبور (nm): | 1470 نانومتر تا 1505 نانومتر |
|---|---|---|---|
| مواد: | -40dBm×+10dBm | Isolation@1490/1550(dB): | > 40 دسی بل |
| نوع کانکتور رابط نوری: | آداپتور جهانی FC/SC/ST قابل تعویض/2.5 | نوع فیبر: | SM 9/125um |
| دمای عملیاتی (℃): | -10℃ تا 60℃ | وزن: | 425 گرم |
| برند فیبر: | کورنینگ، YOFC، OFS، دراکا | ||
| برجسته کردن: | توان سنج نوری PON برای شبکه های GPON,توان سنج نوری EPON با گارانتی,ابزار فیبر نوری شبکه XGSPON |
||
توضیحات محصول
اندازه گیری قدرت نوری PON برای GPON/EPON و XGPON/XGSPON
اندازه گیری قدرت نوری 10G XGS PON می تواند مقادیر قدرت سیگنال های uplink و downlink را در شبکه های GPON/EPON و XGPON/XGSPON اندازه گیری کند.و همچنین طول موج قدرت سیگنال اتصال پایین را در 1490/1550/1577nm اندازه گیری کنید.
خلاصه ی محصول
برای برنامه های کاربردی FTTx و تعمیر و نگهداری طراحی شده است، این اندازه گیری قدرت به طور همزمان تست و تخمین صدا، داده ها و سیگنال های ویدئویی.این یک ابزار ضروری برای ساخت و نگهداری پروژه های PON است.
درخواست ها
- استفاده به عنوان کابل پرتاب / دریافت OTDR
- از دست دادن پیوند تست با OTDR
- از دست دادن ورودی و بازتاب کانکتورهای نزدیک و دور را اندازه گیری کنید
- سرکوب کننده پالس برای اولین بازتاب در شروع فیبر
ویژگی های کلیدی
- اندازه گیری همزمان و نمایش سیگنال های صوتی، داده و ویدئویی در BPON/EPON/GPON
- اندازه گیری همزمان برای هر سه طول موج (1490nm، 1550nm، 1310nm)
- اندازه گیری حالت انفجار از 1310nm رو به جلو
- اتصال نرم افزار کامپیوتر برای تنظیم آستانه، انتقال داده و کالیبراسیون طول موج
- پورت ارتباطی USB برای انتقال داده به کامپیوتر
- ذخیره 1000 مورد اندازه گیری در دستگاه یا کامپیوتر
- اندازه گیری قدرت نوری و VFL با یک پورت (مدل 3213A)
- صفحه نمایش اختیاری زبان چینی/انگلیسی
- 10 مجموعه محدوده مختلف با LEDهای وضعیت (پاس، هشدار، شکست)
- عملکرد خاموش شدن خودکار 10 دقیقه ای (فعال/غیرفعال)
- طراحی کلید ارگونومیک با حساسیت بالا
- طراحی فشرده و سبک
- مدل های متعدد برای عملکردهای مختلف در دسترس هستند
مشخصات فنی
ماژول PON
| پارامتر | مشخصات |
|---|---|
| 1310 اندازه گیری در جریان بالا | |
| منطقه عبور (nm) | 1260nm 1360nm |
| محدوده اندازه گیری (dBm) | -40دبلم+10دبلم |
| قدرت خروجی (حداکثر) | 15دبلم |
| عایق @1490/1550 (دبی) | >40dB |
| خطای اندازه گیری حالت انفجار | <±0.5dB |
| 1490 اندازه گیری پایین رودخانه | |
| منطقه عبور (nm) | 1470nm ≈ 1505nm |
| محدوده اندازه گیری (dBm) | -40دبلم+10دبلم |
| قدرت خروجی (حداکثر) | 15دبلم |
| عایق @1310/1550 (دبی) | >40dB |
| 1550 اندازه گیری پایین رودخانه | |
| منطقه عبور (nm) | 1535nm 1570nm |
| محدوده اندازه گیری (dBm) | -40دبلم+10دبلم |
| قدرت خروجی (حداکثر) | 25dBm |
| عایق بندی @1310/1490nm | >40dB |
| دقت اندازه گیری | |
| عدم قطعیت طبیعی (dB) | ±0.5dB |
| خطی بودن (dB) | ± 0.1dB |
| از دست دادن ورودی از طریق عبور (dB) | <1.5dB |
| اطلاعات عمومی | |
| نوع آشکارساز | InGaAs |
| کانکتور نوری | آداپتور جهانی FC/SC/ST قابل تعویض/2.5 |
| نوع فیبر | SM 9/125um |
| واحد اندازه گیری | dB/dBm/xW |
| رزولوشن (dB) | 0.01دبي |
| ولتاژ کار (V) | DC 3.3V/5.5V |
| منبع برق | باتری 3pc 1.5V |
| زمان کار مداوم (ساعت) | PON:90h OPM:100h VFL:50h |
| دمای کار (°C) | -10°C~60°C |
| دمای ذخیره (°C) | -25 درجه سانتیگراد ≈70 درجه سانتیگراد |
| وزن (کیلوگرم) | ۴۲۵ گرم |
توجه: زمان کار باتری برای ابزار که چراغ عقب را روشن نمی کند، اگر چراغ عقب روشن شود، زمان کار کوتاه می شود.
ماژول اندازه گیری قدرت نوری عادی
| پارامتر | مشخصات |
|---|---|
| دقت اندازه گیری | |
| عدم قطعیت طبیعی (dB) | ±0.5dB |
| خطی بودن (dB) | ± 0.1dB |
| محدوده اندازه گیری (dBm) | -70دبلم+6دبلم |
| اطلاعات عمومی | |
| واحد اندازه گیری | dB/dBm |
| رزولوشن (dB) | 0.01دبي |
| طول موج کالیبراسیون (nm) | 1310/1490/1550/1625 |
| نوع آشکارساز | InGaAs |
| کانکتور نوری | آداپتور جهانی FC/SC/ST قابل تعویض/2.5 |
ماژول VFL
| پارامتر | مشخصات |
|---|---|
| قدرت خروجی | >0.5mW |
| طول موج | 650nm |
| کانکتور نوری | آداپتور جهانی FC/SC/ST قابل تعویض/2.5 |
| نوع فیبر | SM/MM |
بسته استاندارد
| ماده | توضیحات | مقدار |
|---|---|---|
| 1 | تست کننده PON | 1 واحد |
| 2 | راهنمای کاربری | ۱ درصد |
| 3 | کابل USB | ۱ درصد |
| 4 | سی دی نرم افزار | ۱ درصد |
| 5 | 1باطری 5 ولت AA | 3 درصد |
چرا TAKFLY را انتخاب کردید؟
- 26+ سال تجربه تولید در محصولات فیبر نوری
- 450+ کارگر مونتاژ با تجربه 3+ سال
- ۱۰+ مهندس تحقیق و توسعه متعهد به نوآوری
- 16آلمان ماشین های تزریق و 16 خط تولید وارد کرد
- 30 دستگاه آزمایش از جمله ابزارهای آزمایش OTDR، 3D، VFL، IL&RL
- نام تجاری OEM پذیرفته شده است
- مشارکت در نمایشگاه های جهانی: OFC، ECOC، CommunicAsia و موارد دیگر
کنترل کیفیت
- بازرسی مواد اولیه قبل از تولید
- بازرسی کامل پس از هر فرآیند
- کنترل کامل تولید نیمه آماده
- بازرسی کامل محصول نهایی قبل از بسته بندی
- کنترل های پیش از حمل برای اطمینان از کیفیت
اطلاعات تحویل
نمونه ها:۱ تا ۳ روز کاری
سفارش تولید انبوه:3-7 روز کاری
بسته بندی:کیسه پلاستیکی، کارتن و پالت در صورت درخواست در دسترس است
