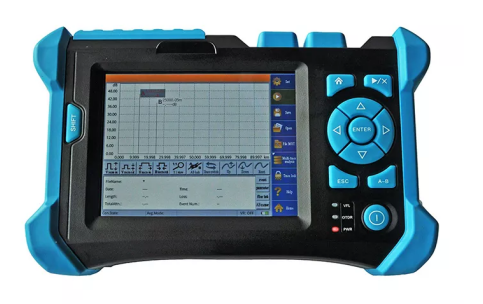

رفلکتومتر دامنه زمانی نوری. تجهیزات تست کننده OTDR. عملکرد قدرتمند و کار آسان تر و کار کارآمد.
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | رفلکتومتر دامنه زمانی نوری |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | Western Union ، T/T ، /PayPal |
| قابلیت ارائه: | 1000 عدد در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | بازتاب سنج دامنه زمان نوری | تجهیزات تستر OTDR | عملکرد قدرتمند و عملکرد آسان تر و کار کارآمد | طول موج: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| رابط نوری: | FC/UPC (PC و APC قابل انتخاب هستند) | رابط داده: | رابط USB، رابط کارت SD |
| پورت ارتباطی: | یو اس بی | حداکثر فاصله تست: | 3 کیلومتر |
| دمای عملیاتی (℃): | -10 تا 50 درجه سانتیگراد | ابعاد (H x W x D): | 150 × 235 × 66 میلی متر |
| وزن: | 1.5 کیلوگرم | برند فیبر: | کورنینگ، YOFC، OFS، دراکا |
| برجسته کردن: | تجهیزات تستر OTDR با گارانتی,بازتاب سنج دامنه زمانی نوری برای فیبر نوری,تستر OTDR عملکرد قدرتمند |
||
توضیحات محصول
یک رفلکتومتر زمان دامنه نوری (OTDR) یک ابزار حیاتی است که برای توصیف و آزمایش فیبر نوری استفاده می شود، به شناسایی نقص ها، اندازه گیری تلفات،و اطمینان از یکپارچگی شبکه های فیبر نوری.

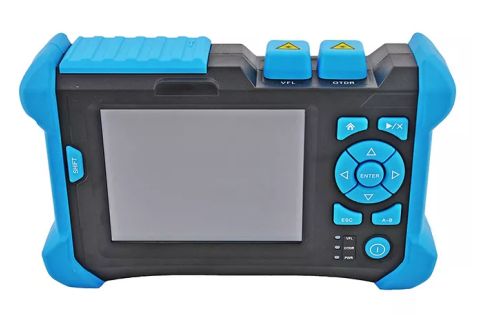

بازتاب سنج دامنه زمانی نوری
طراحی شده برای پاسخگویی به الزامات اندازه گیری برای FTTx، شبکه های منطقه بزرگ، شبکه های ستون فقرات و سایر برنامه های شبکه های نوری.

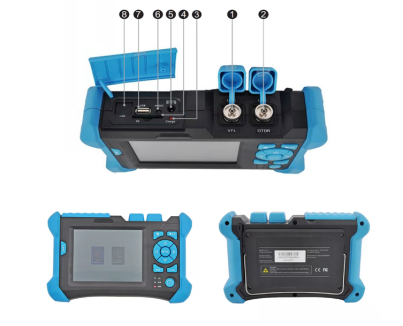

برنامه های کاربردی رفلکتومتر دامنه زمانی نوری
- رابط نوری 1/VFL
- رابط نوری 2/OTDR
- شاخص شارژ
- رابط کارتهای SD
- رابط آداپتور برق
- رابط گوشواره ای
- رابط USB
- رابط Ethernet
ویژگی های رفلکتومتر دامنه زمانی نوری
- صفحه نمایش بزرگ لمسی با کلید های میانبر برای کار آسان
- باتری لیتیوم پلیمر با ظرفیت بزرگ با ساعات کار طولانی
- آزمایش هوشمند با عملکرد ساده و قابلیت های قدرتمند
- کارت حافظه + رسانه های کارت SD با ظرفیت ذخیره سازی گسترده
- قادر به پاسخگویی به الزامات تست FTTx
- گزینه های چند موج در دسترس است
- طراحی قفس جامد با حفاظت ضد گرد و غبار و ضد ضربه
مشخصات فنی
| طول موج (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| محدوده پویا ((dB) | 21/19 | 32/30 | 32/30/30 | 344، 365 |
| عرض پالس (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| منطقه نابینا | 10 | ≤1.8 | ||
| منطقه کور ضعیفی (m) | 20 | ≤10 | ||
| نمايش | 5صفحه لمسی LCD ۶ اینچی | |||
| خطی بودن (dB/dB) | ±0.05 | |||
| آستانه ی از دست دادن (dB) | 0.05 | |||
| نسبت رزولوشن از دست دادن (dB) | 0.01 | |||
| نسبت رزولوشن نمونه برداری ((m) | 0.125 تا 8 | |||
| محل نمونه گیری | 32K | |||
| عدم قطعیت فاصله (m) | ± ((۱ متر + ۵ × ۱۰ × فاصله + فواصل نمونه گیری) | |||
| دامنه فاصله (کیلومتر) | 0.3 تا 180 | |||
| مدت زمان (زمان ها) تازه سازی معمولی در زمان واقعی | 0.2 | |||
| ظرفیت حافظه ردیابی | کارت SD (4G) > 10000 قطعه | |||
| مدت زمان اندازه گیری | تعریف شده توسط کاربر؛ 5 ثانیه، 10 ثانیه، 15 ثانیه، 30 ثانیه، 1 دقیقه، 2 دقیقه و 3 دقیقه قابل انتخاب است | |||
مشخصات عمومی
| ابعاد (H x W x D) | 150 × 235 × 66 میلی متر |
|---|---|
| وزن | 1.5 کیلوگرم |
| درجه حرارت | دمای کار -10°C تا 50°C دمای حافظه -40°C تا 70°C |
| رطوبت نسبی | 0 تا 95 درصد (غیر فشرده سازی) |
| منبع برق | باتری لیتیوم؛ مدت زمان کار مداوم ≥ 8 ساعت |
دسته بندی رابط
| رابط نوری | FC/UPC (PC و APC قابل انتخاب هستند) |
|---|---|
| رابط داده | رابط USB، رابط کارت SD |
جهت گیری شکست قابل مشاهده VFL
| طول موج | 650nm |
|---|---|
| قدرت خروجی (dBm) | ≥ -3 |
| حداکثر فاصله آزمایش | 3 کيلومتر |
قابلیت های اندازه گیری OTDR
- حالت اندازه گیری خودکار: تنظیم پارامترهای خودکار، ذخیره داده های ردیابی و تجزیه و تحلیل
- حالت اندازه گیری چند طول موج: تجزیه و تحلیل ضعیف فیبر در طول موج های مختلف
- عملکرد ثابت کردن ردی: مقایسه ردی برای نصب فیبر چند هسته ای در همان صفحه
- عملکرد تجزیه و تحلیل چند موج: مقایسه و تجزیه و تحلیل فایل های ردیابی
- آزمایش آنلاین FTTx با شناسایی قطعات و پای فیبر
- باتری لیتیوم یون قابل شارژ با ظرفیت بزرگ با بیش از 8 ساعت زمان ایستادگی
- فرمت فایل Bellcore (.sor) با ذخیره سازی بیش از 10،000 ردیاب
- شناسایی نور ارتباطی برای حفاظت از تجهیزات
- تشخیص وضعیت اتصال برای نظارت بر وضعیت ابزار
- تغییر انعطاف پذیر بین حالت اندازه گیری در زمان واقعی و حالت اندازه گیری متوسط
نرم افزار PC OTDR Traces Manager
- قابلیت های اصلاح عمده و چاپ دسته
- تولید گزارش آزمایش قابل تنظیم
- حالت چاپ چندگانه: یک صفحه، یک ردیف، دسته، چند ردیف، چند موج
- گزینه های چاپ شخصی و تنظیم صفحه
- مقایسه تفاوت شکل موج برای تجزیه و تحلیل تغییرات پارامتر
رفلکتومتر دامنه زمانی نوری
چرا TAKFLY را انتخاب کردید؟
- 26+ سال تجربه تولید در محصولات فیبر نوری
- 450+ کارگر مونتاژ با تجربه 3+ سال
- ۱۰+ مهندس تحقیق و توسعه متعهد به نوآوری
- 16آلمان ماشین های تزریق و 16 خط تولید وارد کرد
- 30 دستگاه آزمایش از جمله ابزارهای آزمایش OTDR، 3D، VFL، IL&RL
- نام تجاری OEM پذیرفته شده است
- مشارکت در نمایشگاه های جهانی: OFC، ECOC، CommunicAsia و موارد دیگر
کنترل کیفیت
- بازرسی مواد اولیه قبل از تولید
- بازرسی کامل پس از هر فرآیند
- کنترل کامل تولید نیمه آماده
- بازرسی کامل محصول نهایی قبل از بسته بندی
- کنترل های پیش از حمل برای اطمینان از کیفیت
اطلاعات تحویل
نمونه ها:۱ تا ۳ روز کاری
سفارش تولید انبوه:3-7 روز کاری
بسته بندی:کیسه پلاستیکی، کارتن و پالت در صورت درخواست در دسترس است
پرسش های مکرر
سوال1: چطور می توانم فهرست و لیست قیمت شما را بدست آورم؟
A1: لطفا ایمیل یا اطلاعات تماس خود را از طریق وب سایت ما برای کاتالوگ و قیمت گذاری ارائه دهید.
سوال2: آیا می توانم قیمت ها را مذاکره کنم؟
A2: بله، ما تخفیف را برای حمل چندین کانتینر از کالاهای مخلوط در نظر می گیریم.
سوال 3: هزینه حمل و نقل چقدر خواهد بود؟
A3: هزینه های حمل و نقل بستگی به اندازه و روش حمل و نقل دارد. ما با درخواست ارائه می دهیم.
سوال 4: می تونم ازت دیدن کنم؟
A4: بله، کارخانه ما در شنجن، چین است. لطفا با ما تماس بگیرید تا قرار ملاقات را تعیین کنید.
Q5: چه اگر وجود دارد مشکل کیفیت زمانی که ما کالاها را دریافت کنید؟
A5: اگر مشکلات کیفیت وجود داشته باشد، عکس ها را برای مرجع ما ارائه دهید. بخش QC ما تحقیقات و ارائه راه حل در حالی که بهبود کیفیت آینده را اجرا می کند.
س6: شرایط بسته بندی شما چیست؟
A6: بسته بندی استاندارد شامل جعبه پفک و کارتن است. بسته بندی سفارشی بر اساس نیازهای مشتری موجود است.
سوال 7: شرایط پرداخت شما چیست؟
A7: T / T 30٪ سپرده، 70٪ تعادل قبل از تحویل. ما تصاویر محصول و بسته قبل از پرداخت نهایی را ارائه می دهیم.
س8: شرایط تحویل شما چیست؟
A8: EXW، FOB، CFR، CIF، DDU در دسترس است.
سوال9: زمان تحویل شما چطوره؟
A9: به طور کلی 5-7 روز کاری پس از دریافت پیش پرداخت. زمان مشخص به موارد و مقدار سفارش بستگی دارد.
Q10: آیا می توانید بر اساس نمونه ها تولید کنید؟
A10: بله، ما می توانیم بر اساس نمونه ها یا نقاشی های فنی شما تولید کنیم.
