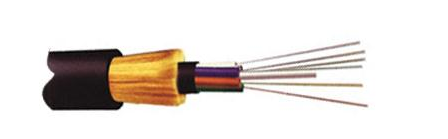

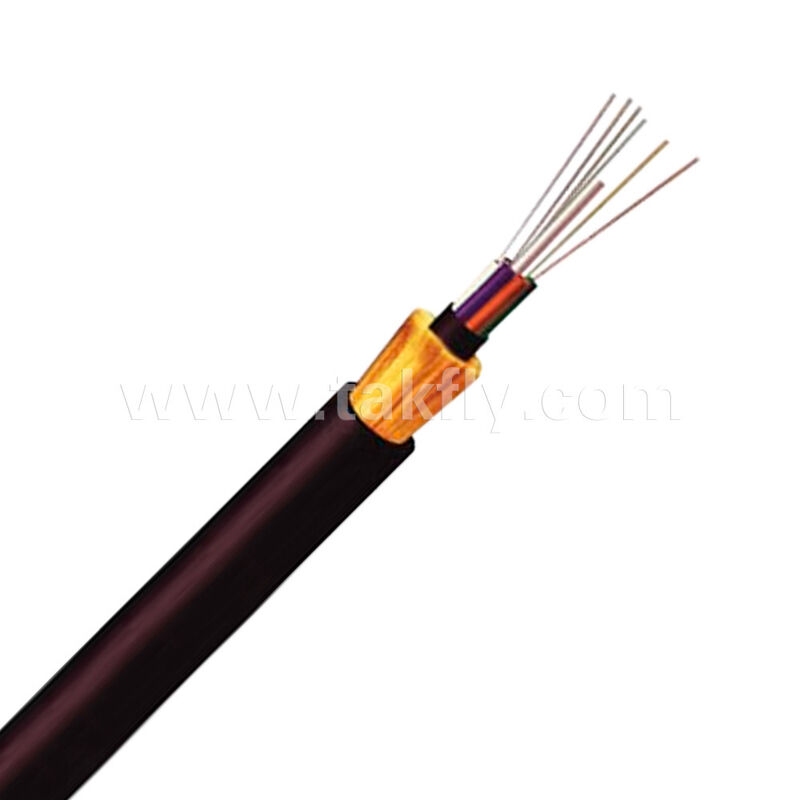

کابل هوایی تمام دی الکتریک ADSS-100M - 4 تا 96 فیبر، دهانه 100 متر
جزئیات محصول:
| محل منبع: | گوانگدونگ، شنژن |
| نام تجاری: | TAKFLY |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | DX-Armored-T1771 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | US$0.01 ~ US$1200/PC |
| جزئیات بسته بندی: | اسپون + جعبه + کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |
|
اطلاعات تکمیلی |
|||
| شعاع خمشی: | 20D/15D | نصب و راه اندازی: | هوایی |
|---|---|---|---|
| غلاف: | LSZH | Connetcor: | SC/PC به SC/PC |
| قطر: | 8.5 تا 16 میلی متر | نوع کابل: | تک حالته |
| دمای عملیاتی: | -40 تا +70 درجه سانتی گراد | قدرت کششی مجاز: | 100n <1000n |
| طول: | 2000 متر در هر رول یا سفارشی | تعداد فیبر: | 2 هسته / 4 هسته |
| بسته حمل و نقل: | طبل چوبی | بسته بندی: | درام چوبی |
| ژاکت: | پی وی سی | روش نصب: | داخلی/خارجی |
| نوع رابط: | LC/UPC | تعداد فیبر: | 12 |
| مواد ژاکت بیرون: | PE | هسته: | 12، اختیاری |
| زمان گارانتی: | 20 سال | مقاومت در برابر خرد: | ≥1000N/100mm |
| ساخت کابل: | بافر محکم نوع کمان | کد محصول: | GJYXCH-1B |
| مواد غلاف بیرونی: | MDPE | استحکام کششی: | ≥100N |
| حداکثر مقاومت کششی: | 1000n | مدل: | SC/APC~SC/APC |
| از دست دادن درج: | 0.2db | قطر بیرونی: | 4.5 میلی متر یا طبق درخواست مشتری |
| مواد بیرونی: | سیم های فلزی | استاندارد: | IEC60794 |
| عضو قدرت: | OEM | شماره فیبر: | 12 هسته |
| سال تولید: | 2010 | رنگ غلاف بیرونی: | مشکی، خاکستری، سفید |
| طول موج تست: | 1310nm ~ 1550nm | مدل کابل: | GJPFJV |
| لرزش: | ≤0.2dB | بسته: | قوچ چوبی |
| تقویت: | آهن یا KFRP یا FRP | غلاف بیرونی: | PE |
| هسته فیبر: | 2 تا 144 هسته | نرخ داده: | 4*10 گرم |
| گزینه های فیبر: | G652D,G657A,OM1,OM2,OM3,OM4 | وزن اسمی: | 83 |
| طول موج قطع کابل: | λcc≤1260um | راه را نصب کنید: | نصب گرد و غبار/مستقیم مدفون |
| لوله: | طراحی لوله شل | مواد: | PE/LSZH |
| بندر: | نینگبو | رنگ: | زرد یا سفارشی |
| جنس ژاکت: | پی وی سی | تعداد هسته: | در درخواست شما |
| حمل و نقل: | TNT,DHL,UPS,FEDEX یا EMS | داخلی یا خارجی: | سرپوشیده |
| اندازه طبل: | 300x300x300 | طول فیبر: | 1 متر یا سفارشی |
| حالت فیبر: | حالت تک G652D G657A | کلمات کلیدی: | کابل ADSS |
| شبکه: | 4 گرم، 3 جی | OEM: | خوش آمدید |
| تعداد هادی: | 10 پوند | ||
| برجسته کردن: | کابل فیبر نوری ADSS 100 متر طول,کابل هوائی تمام دی الکتریک 96 فیبر,کابل فیبر نوری خودپذیر 4 فیبر |
||
توضیحات محصول
کابل هوایی تمام دی الکتریک ADSS-100M - 4 تا 96 فیبر، دهانه 100 متر
این کابل سربار غیر فلزی و کاملا دی الکتریک برای دهانه استاندارد 100 متر طراحی شده است. تعداد فیبرهای موجود: 4، 6، 12، 24، 48، 96 (تک حالت G.652D). کابل را می توان مستقیماً روی تیرها یا برج ها بدون پیام رسان فولادی نصب کرد. مناسب برای خطوط انتقال برق (10kV-220kV) و شبکه های مخابراتی.
فیبر نوری و داده های هندسی (G.652D)
پارامترهای تضعیف، پراکندگی و PMD
| پارامتر | واحد | قبل از کابل کشی | بعد از کابل کشی |
|---|---|---|---|
| تضعیف @1310 نانومتر | دسی بل در کیلومتر | ≤0.34 | ≤0.38 |
| تضعیف @1550 نانومتر | دسی بل در کیلومتر | ≤0.21 | ≤0.28 |
| طول موج پراکندگی صفر | نانومتر | 1300-1324 | - |
| شیب پراکندگی صفر | ps/(nm²*km) | 0.092 ≤ | - |
| طول موج قطع کابل λcc | نانومتر | ≤1260 | - |
| ضریب پراکندگی @1550 نانومتر | ps/(nm*km) | ≤18 | - |
| ضریب پراکندگی @1625 نانومتر | ps/(nm*km) | ≤22 | - |
| PMD (حداکثر فیبر فردی) | ps/√km | ≤0.1 | - |
| PMD (طراحی پیوند، M=20، Q=0.01%) | ps/√km | ≤0.06 | - |
| PMD (معمولی) | ps/√km | 0.04 | - |
| شاخص گروه (نوع) @1310 نانومتر | - | 1.466 | - |
| شاخص گروه (نوع) @1550 نانومتر | - | 1.467 | - |
| کاهش خمش ماکرو (1 دور، شعاع 16 میلیمتر) @1550 نانومتر | دسی بل | ≤0.05 | - |
| افت خمش ماکرو (100 دور، شعاع 25 میلی متر) @1550 نانومتر | دسی بل | ≤0.05 | - |
| کاهش خمش ماکرو (100 دور، شعاع 30 میلیمتر) @1550 نانومتر | دسی بل | ≤0.05 | - |
مشخصات هندسه فیبر
| پارامتر | واحد | ارزش |
|---|---|---|
| قطر روکش | میکرومتر | 0.7 ± 125 |
| غیر دایره ای روکش | % | ≤1.0 |
| قطر پوشش | میکرومتر | 235-250 |
| خطای تمرکز روی پوشش/روکش | میکرومتر | ≤12.0 |
| غیر دایره ای بودن پوشش | % | ≤6.0 |
| خطای تمرکز هسته/روکش | میکرومتر | ≤0.6 |
| قطر میدان حالت (MFD) @1310 نانومتر | میکرومتر | 8.7-9.5 |
| قطر میدان حالت (MFD) @1550 نانومتر | میکرومتر | 9.8-10.8 |
مشخصات ساخت و ساز و مکانیکی کابل

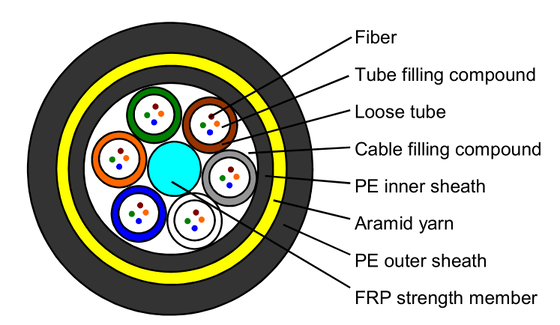

جدول زیر جزئیات طرح رشته ای لوله شل را برای فیبرهای 24، 48 و 96 نشان می دهد. پیکربندی برای فیبرهای 4، 6 و 12 در صورت درخواست در دسترس است.
| پارامتر | 24-فیبر | 48-فیبر | 96-فیبر |
|---|---|---|---|
| نوع سازه | 1+6 | 1+6 | 1+8 |
| قطر عضو استحکام مرکزی (FRP). | 2.0 میلی متر | 2.0 میلی متر | 2.0 / 3.7 میلی متر |
| مواد لوله شل | PBT | PBT | PBT |
| قطر لوله شل | 2.0 میلی متر | 2.0 میلی متر | 2.0 میلی متر |
| تعداد لوله های شل | 4 | 4 | 8 |
| الیاف در هر لوله | 6 | 12 | 12 |
| تعداد پرکننده ها | 2 | 0 | 0 |
| مسدود کردن آب | نخ + نوار | نخ + نوار | نخ + نوار |
| Ripcords | 2 عدد | 2 عدد | 2 عدد |
| عضو قدرت محیطی | نخ های آرامید | نخ های آرامید | نخ های آرامید |
| مواد غلاف بیرونی | MDPE (مشکی) | MDPE (مشکی) | MDPE (مشکی) |
| ضخامت اسمی غلاف | 1.7 میلی متر | 1.7 میلی متر | 1.7 میلی متر |
| قطر کابل(±0.5 میلی متر) | 9.5 میلی متر | 10.0 میلی متر | 11.8 میلی متر |
| وزن کابل(±10٪، کیلوگرم بر کیلومتر) | 70 کیلوگرم بر کیلومتر | 75 کیلوگرم بر کیلومتر | 110 کیلوگرم بر کیلومتر |
| حداکثر کشش مجاز (MAT) | 2700 نیوتن | 2700 نیوتن | 2700 نیوتن |
| طول دهانه | 100 متر | 100 متر | 100 متر |
| مقاومت در برابر خرد شدن - کوتاه مدت | 2200 نیوتن / 100 میلی متر | 2200 نیوتن / 100 میلی متر | 2200 نیوتن / 100 میلی متر |
| شعاع خمش - عملیات | 15 × OD | 15 × OD | 15 × OD |
| شعاع خمش - نصب | 25 × OD | 25 × OD | 25 × OD |
| دما - عملکرد | -40℃ ~ +70℃ | -40℃ ~ +70℃ | -40℃ ~ +70℃ |
| دما - نصب | -20℃ ~ +60℃ | -20℃ ~ +60℃ | -20℃ ~ +60℃ |
| دما - ذخیره سازی / حمل و نقل | -40℃ ~ +70℃ | -40℃ ~ +70℃ | -40℃ ~ +70℃ |
OD = قطر خارجی کابل
بسته بندی، درام و علامت گذاری کابل
| مورد | مشخصات |
|---|---|
| طول قرقره استاندارد | 2.0 - 4.0 کیلومتر در هر درام کامپوزیت چوبی (نوع صادراتی) |
| بخور | گزارش و مهر در صورت درخواست ارائه می شود |
| علامت گذاری کابل | چاپ جوهر افشان در هر متر: سال، نوع کابل، تعداد فیبر، طول. علامت گذاری سفارشی در دسترس است. |
استانداردهای قابل اجرا
- DL/T 788-2016 / YD/T 980-2002
- IEC 60794-4 / IEEE 1222
- Telcordia GR-20
گزینه های سفارش
| مدل | تعداد فیبر | دهانه | رنگ غلاف |
|---|---|---|---|
| ADSS‑100M‑4X | 4 | 100 متر | مشکی |
| ADSS‑100M‑6X | 6 | 100 متر | مشکی |
| ADSS‑100M‑12X | 12 | 100 متر | مشکی |
| ADSS‑100M‑24X | 24 | 100 متر | مشکی |
| ADSS‑100M‑48X | 48 | 100 متر | مشکی |
| ADSS-100M-96X | 96 | 100 متر | مشکی |
برای نقشه های ساخت و ساز دقیق انواع فیبر 4/6/12، لطفاً با ما تماس بگیرید.
