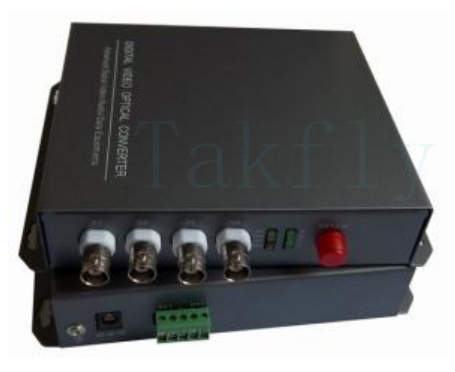

مبدل نوری ویدیوی دیجیتال 4CH - 2 ویدیو + 1-2 داده RS485 روی تک فیبر
جزئیات محصول:
| محل منبع: | شنژن و ژونگ شان، چین |
| نام تجاری: | OEM/Nuetral |
| گواهی: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| شماره مدل: | 4 کانال |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | can be negotiated |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | T/T، وسترن یونیون، پی پال |
| قابلیت ارائه: | 1000 عدد در روز |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | 4CH تبدیل ویدئویی دیجیتال نوری,مبدل فیبر نوری با داده RS485,مبدل فیبر ویدئو و داده,video and data fiber converter |
||
|---|---|---|---|
توضیحات محصول
مبدل نوری ویدیوی دیجیتال 4CH - 2 ویدیو + 1-2 داده RS485 روی تک فیبر
این سری از مبدل های نوری ویدئویی دیجیتال ازفناوری ارتباطات تمام دیجیتال، امکان انتقال همزمان2 کانال ویدیویی فورواردو1 یا 2 کانال داده معکوس RS485/422بیش از یکتک فیبر.
سیگنال های ویدئویی استفاده می شودرمزگذاری ویدیوی دیجیتال غیر فشردهو سازگار هستندPAL، NTSC و SECAMفرمت ها، تحویلکیفیت تصویر در سطح پخشبرای برآوردن نیازهای مختلف برنامه
ویژگی های کلیدی
- انتقال فیبر نوری تمام دیجیتال، غیر فشرده و با کیفیت پخش
- محدوده دینامیکی نوری گسترده - بدون نیاز به تنظیم میدان
- سازگار با PAL، NTSC، SECAM، و سایر فرمت های انتقال ویدئو
- پشتیبانی از ارتباط داده RS485 / RS422
- طراحی سه مرحله ای حفاظت در برابر صاعقه
- طراحی در سطح صنعتی با قابلیت اطمینان بالا برای محیط های سخت
- مدار تنظیم خودکار قدرت و جبران دما
- محافظت از اضافه بار با بازیابی خودکار
- طراحی Plug-and-play برای نصب سریع
- نشانگرهای وضعیت LED برای نظارت در زمان واقعی
- حفاظت داخلی در برابر صاعقه و مقاومت EMI/RFI
مشخصات عملکرد
عملکرد ویدئو
| پارامتر | مشخصات |
|---|---|
| کانال های ویدئویی | 4 |
| پهنای باند ویدئو | 0 ~ 6.5 مگاهرتز |
| نرخ نمونه | 8 بیت / 10 بیت |
| نسبت سیگنال به نویز | ≥ 65dB |
| سود دیفرانسیل | <1% (معمولی) |
| فاز دیفرانسیل | <0.8 درجه (معمولی) |
| شیب عمودی | <0.5٪ (حداکثر) |
| امپدانس ورودی/خروجی | 75Ω (نامتعادل) |
| سطح ورودی/خروجی | 1.0Vpp (معمولی) |
| سیستم سیگنال | PAL / NTSC / SECAM |
عملکرد داده ها
| پارامتر | مشخصات |
|---|---|
| کانال های داده | 1 یا 2 طرفه |
| رابط داده | RS485/422 (اختیاری) |
| رابط فیزیکی | پنج پایانه صنعتی |
| نرخ داده | 0 تا 100 کیلوبیت بر ثانیه |
| نرخ خطای بیت | <10E-12 |
عملکرد نوری
| پارامتر | مشخصات |
|---|---|
| طول موج انتقال | 1310 نانومتر/1550 نانومتر |
| رابط نوری | FC / PC |
| انتقال قدرت نوری | -8dB |
| حساسیت گیرنده | -25dB |
| محدوده دینامیکی نوری | 17 دسی بل |
| حداکثر تلفات نوری | 14 دسی بل |
| فاصله انتقال | بیش از 20 کیلومتر (تک حالت) |
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| دمای عملیاتی | -10℃ ~ +55℃ |
| رطوبت | 0 ~ 95٪ (بدون تراکم) |
| مصرف برق | 2.5W @ DC5V |
| ابعاد | 483mm (L) x 170mm (W) x 55mm (H) |
| وزن | 6.0 کیلوگرم |
| MTBF | بیش از 100000 ساعت |
برنامه های کاربردی معمولی
امنیت و نظارت
سیستم های حمل و نقل
حمل و نقل عمومی
ایمنی عمومی
امور مالی و بانکی
انرژی و تاسیسات
نظارت صنعتی
مدیریت آب
هوانوردی
رسانه و صدا و سیما
آموزش و پرورش
تجاری و مسکونی
لجستیک
پتروشیمی
تسهیلات اصلاحی
دولت
فرمان و کنترل
خدمات اضطراری
راهنمای شماره مدل
- ① شماره سیگنال ویدیویی
- ② شماره سیگنال داده (D = داده رو به جلو، d = داده معکوس)
- ③ شماره سیگنال صوتی (A = صدای رو به جلو، a = صدای معکوس)
- ④ مقدار سوئیچینگ (K = مقدار سوئیچینگ رو به جلو، k = مقدار سوئیچینگ معکوس)
- ⑤ رابط اترنت
- ⑥ رابط تلفن
- ⑦ SM = حالت تک، MM = چند حالته
- ⑧ گزینه های رابط نوری FC، SC
- ⑨ C = نوع کارت شاسی، E = مستقل
چرا TAKFLY را انتخاب کنید؟
26 سال سابقه تولیددر محصولات فیبر نوری
قابلیت های تولید
- تیم مجرب مجمع:بیش از 80 کارگر مونتاژ با بیش از 6 سال تجربه
- قابلیت تحقیق و توسعه قوی:بیش از 10 مهندس تحقیق و توسعه
- تجهیزات پیشرفته تولید:16 ست دستگاه تزریق وارداتی آلمان و 16 خط تولید
- امکانات آزمون جامع:بیش از 30 مجموعه ابزار تست از جمله OTDR، ILD، VFL، RL، IL، تسترهای مقاومت کششی، تسترهای مقاومت در برابر له شدن، تستر سنج های قدرت، چک کننده های نور و غیره.
- نام تجاری OEM پذیرفته شد- آرم سفارشی / نام تجاری در دسترس است
فرآیند کنترل کیفیت
- بازرسی ورودی:بررسی نقطه ای مواد اولیه قبل از تولید
- بازرسی در حین فرآیند:بازرسی کامل در هر تکمیل فرآیند فردی
- بازرسی پیش بسته بندی:بازرسی کامل محصولات نهایی قبل از بسته بندی
- بازرسی قبل از حمل و نقل:قبل از ارسال چک نقطه ای
مشارکت در صنعت
مشارکت فعال در رویدادهای مهم صنعت از جمله OFC، FOCC، ConnecAsia، NFTCOM، AFRICACOM، SMART ICT، Contelem، چین و نمایشگاه منبع الکترونیک.
اطلاعات تحویل
| خدمات | جدول زمانی |
|---|---|
| نمونه ها | 1-3 روز کاری |
| سفارشات تولید انبوه | 3-7 روز کاری |
گزینه های بسته بندی:گزینه های کیسه پلاستیکی، کارتن و پالت با توجه به نیاز شما موجود است.
