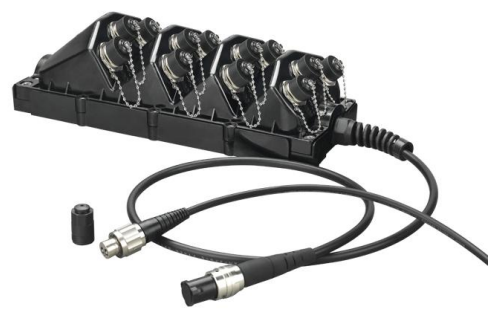

محفظه میدان نوری FTTX چین برای شبکه های میدانی FTTX محفظه ضد آب از پیش متصل شده در فضای باز
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | محفظه میدان نوری FTTX چین برای شبکه های میدانی FTTX محفظه ضد آب از پیش متصل شده در فضای باز |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | Western Union ، T/T ، MoneyGram/PayPal |
| قابلیت ارائه: | 1000 عدد در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | محفظه میدان نوری FTTX چین برای شبکه های میدانی FTTX محفظه ضد آب از پیش متصل شده در فضای باز | بندر: | 1-12 |
|---|---|---|---|
| بعد: | 365*137*90mm بدون پوشش 375*142*120mm با روکش | حفاظت از ورود: | IP67 |
| شعاع خمشی: | 20d | استحکام کششی: | 1200N بلند مدت |
| آداپتور: | Mini SC (1F)، Harened (1F)، ODVA (1F & 2F)، PTLC (2F)، AARC (2F&4F)، سوکت برق 3P | دمای عملیاتی: | -40℃ ~ +80℃ |
| گارانتی: | 1-3 سال | برند فیبر: | کورنینگ، YOFC، OFS، دراکا |
| برجسته کردن: | محفظه ضد آب بیرونی FTTX,جعبه ی فیبر نوری از پیش متصل شده,محفظه شبکه ی میدان FTTX |
||
توضیحات محصول
محاصره میدان FTTX برای شبکه های بیرونی
محفظه میدان FTTX چین یک محفظه خارجی ضد آب پیش از اتصال است که برای شبکه های میدان FTTX طراحی شده است.این راه حل توزیع فیبر اقتصادی قابلیت سازگاری بالا و عملکرد آسان را برای روش های مختلف نصب از جمله نصب روی دیوار ارائه می دهد، نصب هوايي و نگهداري قطب.
خلاصه ی محصول
محفظه FTTX یک راه حل توزیع فیبر پیشرفته برای کاربردهای بیرونی است. در مقایسه با محصولات سنتی، آسان بودن عملکرد و سازگاری بالا را ارائه می دهد.مناسب برای FTTH، FTTA و دیگر محیط های چالش برانگیز، این محفظه عملکرد قابل اعتماد را در سناریوهای مختلف نصب فراهم می کند.
سناریوهای کاربرد
برنامه های کاربردی میدان FTTH
در پیاده سازی FTTH ، محفظه FTTX می تواند جایگزین واحدهای سنتی ONU یا FDH شود. این محفظه دارای 2-4 قطعه از تقسیم کننده های PLC 1 × 8 یا 1 × 16 و حداکثر 24 پوشه محافظت از اتصال فیبر است.در صورت جفت شدن با کانکتورهای ضد آب از پیش مونتاژ شده 1-48F IP67، امکان اتصال مستقیم به ساختمان ها و سیلو های ولتاژ پایین را فراهم می کند.کاهش نیاز به اپراتورهای بسیار ماهر و افزایش بهره وری نصب تا 40٪.
کاربرد های زمینه ای FTTA
در برنامه های FTTA، محفظه به عنوان یک جعبه جمع آوری/معیاری که واحدهای RRU و BBU را به هم متصل می کند، عمل می کند.آن را جایگزین توپولوژی های شبکه ستاره ای که نیاز به کابل های دوگانه جداگانه برای هر RRU با یک کابل هیبریدی چند فیبر تک کارآمدتر از BBU به محفظهتوزیع برق به RRU ها از طریق کانکتورهای برق یکپارچه تسهیل می شود.
مدیریت کابل ها
این محفظه به چالش های اتصال کابل اصلی با غدد کابل ضد تورشن (پلاستیک یا فلزی) که کابل های قطر بیرونی 5mm-14mm را در بر می گیرد، پاسخ می دهد.اتصال داخلی کابل های اصلی و اعضای قدرت را برای مقاومت در برابر نیروی کششی 1200N در دراز مدت ایمن می کندظرفیت تا 24 محافظ حفاظت از اسپلیس و 2 PLC splitter توزیع فیبر کارآمد را امکان پذیر می کند. طراحی پایه ضد لغزش نصب ایمن بر روی سیم ها یا ستونهای را تضمین می کند.
برنامه های جستجو و ارتباطات
ایده آل برای ارتباطات زمینی که نیاز به جابجایی مکرر کابل دارد، ساخت محکم محفظه با کشش قوی و استفاده مکرر مقاومت می کند.کابل های زرهی و اعضای قدرت با اتصال برای حفظ ظرفیت مقاومت کششی 1200N ثابت می شوندمواد با قدرت بالا و طراحی رابط قوس، عملکرد قابل اعتماد را در شرایط شوک تضمین می کنند.
ویژگی های کلیدی
- سازگاری بالا با ODVA، Hconn (موافق OptiTap) ، Mini SC، ODC، PTLC، PTMPO و آداپتورهای برق
- گزینه های بسته شده در کارخانه یا مونتاژ در میدان
- مقاومت نیروی کششی طولانی مدت 1200N
- ۲ تا ۱۲ پورت برای اتصال های سخت تک یا چند فیبر
- قابلیت های PLC یا تقسیم فیبر پوشه ای
- درجه ضد آب IP68
- دستگاه نصب در دیوار، هوا یا نگه داشتن ستونی
- سطح زاویه ای کاهش یافته و ارتفاع بهینه شده مانع از تداخل کانکتور می شود
- انطباق با استانداردهای IEC 61753-1
- ۴۰ درصد صرفه جویی در زمان عملیاتی
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| ابعاد L × W × H | 365×137×90mm (بدون پوشش) 375×142×120mm (با پوشش) |
| حفاظت از ورود | IP67 |
| محدوده دما | -40°C تا +80°C |
| عضوی که قدرت کابل را دارد | زره دار یا بدون زره |
| نوع کابل | هیبریدی یا غیر هیبریدی |
| OD کابل گرد | 5.0mm تا 14mm |
| ابعاد کابل صاف | 4.6×8.9 میلی متر |
| مواد ژاکت کابل | LSZH، TPU یا PE |
| شعاع خم | 20D |
| مقاومت به خرد شدن کابل | 200N/cm بلند مدت |
| قدرت کششی | 1200N بلند مدت |
| مقاومت در برابر اشعه UV | ISO 4892-3 |
| درجه بندی حفاظت از آتش | UL 94-V0 |
| تعداد PLC ها | 1-2 PCS |
| تعداد پوشش های حفاظتی | ۱- ۲۴ PCS |
اطلاعات سفارش
| پارامتر | گزینه ها |
|---|---|
| آداپتور | Mini SC (1F) ، Harened (1F) ، ODVA (1F & 2F) ، PTLC (2F) ، AARC (2F & 4F) ، سوکت برق 3P |
| بندر | 1 تا 12 |
| حالت فیبر | SM/MM |
| کابل | 1/2/4/8/تخصیص شده |
| نوع کابل | PLC های هیبریدی گرد زره دار، گرد بدون زره دار، صاف و گرد |
| PLC | با PLC/بدون PLC |
| آستین فیوژن | با آستین ذوب/بدون آستین ذوب |
| ترمیناتور | SC سخت شده، ODVA، AARC، PTLC، PTMPO |
| روش نصب | نصب روی دیوار، هوا، نگه داشتن قطب |
نقشه های فنی
تصاویر محصول
چرا TAKFLY را انتخاب کردید؟
- 26+ سال تجربه تولید فیبر نوری
- 450+ کارگر مونتاژ با 3+ سال تجربه
- 10+ مهندسان تخصصی تحقیق و توسعه
- 16 ماشین آلات تزریق و خطوط تولید وارد شده از آلمان
- 30 دستگاه آزمایش از جمله ابزارهای آزمایش OTDR، 3D، VFL، IL&RL
- تجهیزات آزمایشی جامع: قدرت کششی، مقاومت خرد کردن، اندازه گیری قدرت، چک کننده های نور
- نام تجاری OEM پذیرفته شده است
- مشارکت در نمایشگاه جهانی: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، نمایشگاه الکترونیکی منبع جهانی
کنترل کیفیت
- بررسی نقطه ای مواد اولیه قبل از تولید
- بازرسی کامل پس از هر فرآیند
- کنترل کامل تولید نیمه آماده
- بازرسی کامل محصول نهایی قبل از بسته بندی
- کنترل های پیش از حمل
اطلاعات تحویل
- نمونه ها: 1-3 روز کاری
- سفارشات تولید انبوه: 3-7 روز کاری
- بسته بندی: کیسه های پلاستیکی، کارتون ها و پالت ها در صورت درخواست در دسترس هستند
