رفلکتومتر دامنه زمانی نوری otdr کلید های میانبر صفحه لمسی بزرگ آسان برای کار
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | Takfly/OEM |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | رفلکتومتر دامنه زمانی نوری |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | can be negotiable |
| جزئیات بسته بندی: | اسپون + جعبه + کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | رفلکتومتر دامنه زمانی نوری | وزن: | 1.5 کیلوگرم |
|---|---|---|---|
| دمای در حال اجرا: | -10 تا 50 درجه سانتی گراد | دمای حافظه: | -40 تا 70 درجه سانتی گراد |
| حداکثر فاصله تست: | 3 کیلومتر | ابعاد (H x W x D): | 150 × 235 × 66 میلی متر |
| برجسته کردن: | تستر فیبر نوری OTDR با صفحه لمسی,کلیدهای میانبر رفلکتومتر زمان دامنه نوری,OTDR صفحه بزرگ برای تست فیبر,optical time domain reflectometer shortcut keys,large screen OTDR for fiber testing |
||
توضیحات محصول

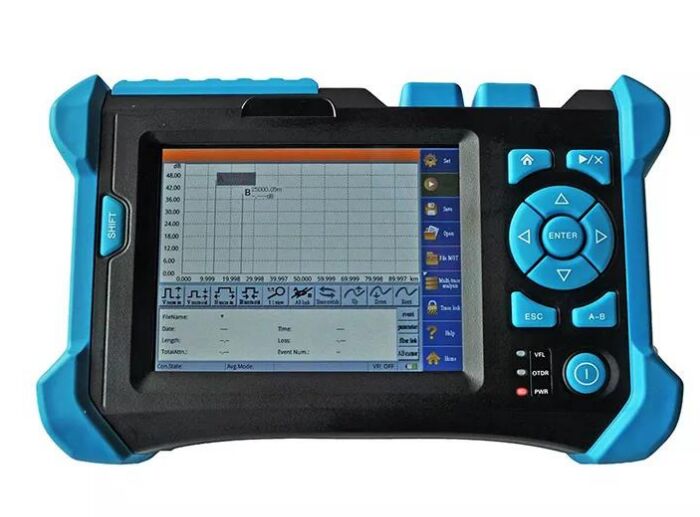

بازتابسنج زمانسنجی نوری (OTDR)
مرور کلی محصول
بازتابسنج زمانسنجی نوری پیشرفته با صفحه نمایش لمسی بزرگ و کلیدهای میانبر برای عملکرد آسان، طراحی شده برای تست جامع شبکه فیبر نوری.
- صفحه نمایش لمسی بزرگ + کلیدهای میانبر برای عملکرد بصری
- باتری لیتیوم پلیمری با ظرفیت بالا و ساعات کار طولانی
- تست هوشمند با عملکرد ساده و قابلیتهای قدرتمند
- کارت حافظه + رسانه کارت SD با ظرفیت ذخیرهسازی ردپای گسترده
- قابلیتهای جامع تست FTTx
- گزینههای طول موج متعدد موجود است
- طراحی بدنه جامد و مستحکم با محافظت ضد گرد و غبار و ضد ضربه
مزایای عملکرد بهبود یافته
عملکرد قدرتمندتر، عملکرد بسیار آسانتر، کارایی بیشتر.
طراحی شده برای برآورده کردن الزامات اندازهگیری در FTTx، شبکههای منطقه شهری، شبکههای ستون فقرات و سایر کاربردهای شبکه نوری.

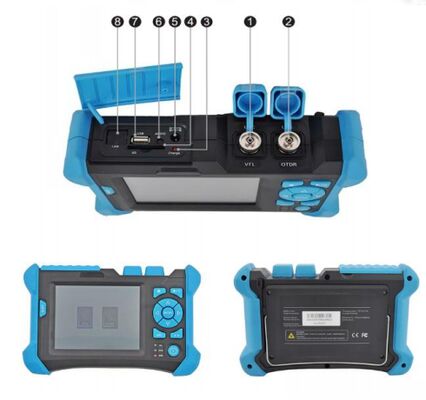

شناسایی رابط
- رابط نوری 1/VFL
- رابط نوری 2/OTDR
- نشانگر شارژ
- رابط کارت SD
- رابط آداپتور شارژ
- رابط هدفون
- رابط USB
- رابط اترنت
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| طول موج (نانومتر) | 850/1300، 1310/1550، 1310/1490/1550، 1625 |
| محدوده دینامیکی (dB) | 21/19، 32/30، 32/30/30، 344، 365 |
| عرض پالس (نانوثانیه) | 5، 10، 20، 40، 80، 160، 320، 640، 1280، 2560، 5120، 10240، 20480 |
| منطقه کور رویداد (متر) | 10، ≤1.8 |
| منطقه کور تضعیف (متر) | 20، ≤10 |
| نمایشگر | صفحه نمایش لمسی LCD 5.6 اینچی |
| خطی بودن (dB/dB) | ±0.05 |
| آستانه تضعیف (dB) | 0.05 |
| نسبت تفکیک تضعیف (dB) | 0.01 |
| نسبت تفکیک نمونهبرداری (متر) | 0.125 تا 8 |
| نقطه نمونهبرداری | 32K |
| عدم قطعیت فاصله (متر) | ±(1 متر + 5 × 10 × فاصله + فاصله نمونهبرداری) |
| محدوده فاصله (کیلومتر) | 0.3 تا 180 |
| مدت زمان معمول بهروزرسانی بیدرنگ (ثانیه) | 0.2 |
| ظرفیت حافظه ردپا | کارت SD (4 گیگابایت)، > 10,000 قطعه |
| مدت زمان اندازهگیری | کاربر تعریف شده؛ 5 ثانیه، 10 ثانیه، 15 ثانیه، 30 ثانیه، 1 دقیقه، 2 دقیقه، 3 دقیقه قابل انتخاب |
مشخصات عمومی
| پارامتر | مشخصات |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 150 × 235 × 66 میلیمتر |
| وزن | 1.5 کیلوگرم |
| دما | عملیاتی: -10 درجه سانتیگراد تا 50 درجه سانتیگراد ذخیرهسازی: -40 درجه سانتیگراد تا 70 درجه سانتیگراد |
| رطوبت نسبی | 0% تا 95% (بدون میعان) |
| منبع تغذیه | باتری لیتیومی؛ عملکرد مداوم ≥ 8 ساعت |
مشخصات رابط
| نوع رابط | مشخصات |
|---|---|
| رابط نوری | FC/UPC (PC و APC قابل انتخاب) |
| رابط داده | رابط USB، رابط کارت SD |
جهتیابی خطای قابل مشاهده (VFL)
| پارامتر | مشخصات |
|---|---|
| طول موج | 650 نانومتر |
| توان خروجی (dBm) | ≥ -3 |
| حداکثر فاصله تست | 3 کیلومتر |
یادداشتهای فنی
- مشخصات فنی عملکرد تضمین شده را با استفاده از اندازهگیریهای کانکتور مدل PC معمولی توصیف میکند
- محدوده دینامیکی تحت حداکثر عرض پالس و شرایط زمان میانگینگیری چند دقیقهای اندازهگیری میشود
- شرایط اندازهگیری منطقه کور: رویداد بازتابی در فاصله 4 کیلومتری، قدرت بازتابی< -45dB، با حداقل عرض پالس اندازهگیری شده است
- محدوده دینامیکی با و بدون فیلتر اندازهگیری میشود
ویژگیهای متر OTDR
- حالت اندازهگیری خودکار: تنظیم خودکار پارامترها، ذخیره دادههای ردپا و تجزیه و تحلیل
- حالت اندازهگیری چند طول موج: تعویض خودکار طول موج برای تجزیه و تحلیل تضعیف
- عملکرد تثبیت ردپا: مقایسه در همان صفحه از ردپاهای اندازهگیری بیدرنگ و میانگین
- تجزیه و تحلیل چند طول موج: مقایسه، نمایش و تجزیه و تحلیل هر فایل ردپا
- تست آنلاین FTTx با شناسایی تقسیمکننده و انتهای فیبر
- باتری لیتیوم یون با ظرفیت بالا با بیش از 8 ساعت زمان آماده به کار
- قالب فایل Bellcore (.sor) با بیش از 10,000 ظرفیت ذخیرهسازی ردپا
- تشخیص نور ارتباطی برای محافظت از تجهیزات
- تشخیص وضعیت اتصال برای نظارت سریع وضعیت
- سوئیچینگ انعطافپذیر حالت اندازهگیری از طریق کلیدهای میانبر
نرمافزار کامپیوتر OTDR Traces Manager
- قابلیتهای اصلاح انبوه و چاپ دستهای
- تولید گزارش تست سفارشی بر اساس الزامات کاربر
- حالتهای چاپ انعطافپذیر: تک صفحه تک ردپا، چاپ دستهای، چند ردپا در یک صفحه، نمایش چند موج
- گزینههای چاپ شخصیسازی شده و تنظیم صفحه
- مقایسه تفاوت موج: نمایش چند موج در یک پنجره برای تجزیه و تحلیل تغییر پارامتر
