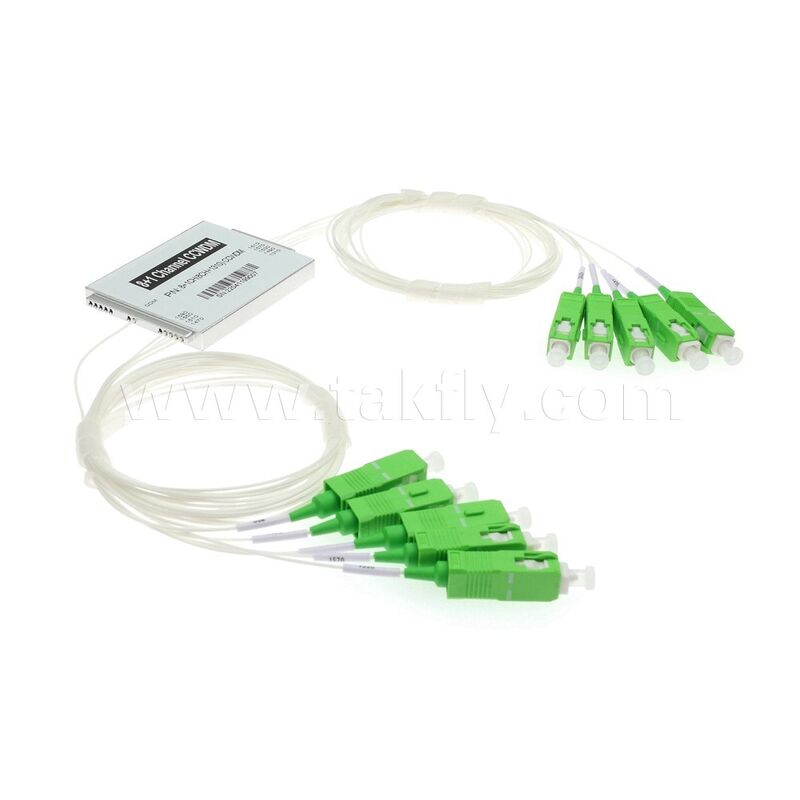

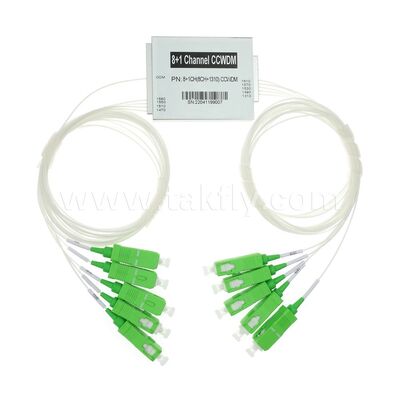

CCWDM 8 + 1 کانال فشرده طول موج ضخیم تقسیم چندگانه G657A1 فیبر نوری برای مرکز داده FTTX
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | ISO, CE RoHS |
| شماره مدل: | DF-8+1 CCWDM-1 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | USD38-48/pc |
| جزئیات بسته بندی: | بسته بندی تاول + کارتن |
| زمان تحویل: | 5-8 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 50000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نوع رابط: | تعیین شود | ||
|---|---|---|---|
| برجسته کردن: | CCWDM 8+1 کانال WDM Mux Demux,مولتی پلکسر کمکت WDM G657A1,مرکز داده WDM برای FTTX |
||
توضیحات محصول
CCWDM 8 + 1 کانال فشرده طول موج ضخیم تقسیم چندگانه G657A1 برای مرکز داده FTTX
خلاصه ی محصول
ماژول چندگانه تقسیم طول موج کامپکت / ماژول CCWDM Takfly از فناوری چندگانه تقسیم طول موج مبتنی بر TFF (فیلتر فیلم نازک) استفاده می کند. این کار مشابه ماژول های CWDM است.اما از تکنولوژی فضای آزاد استفاده می کند که منجر به اندازه بسته بسیار کوچکتر می شود.، کاهش ضایعات ورودی و بهبود ثبات.
ویژگی های کلیدی
- از دست دادن ورودی کم
- ابعاد فشرده
- بسیار پایدار و بسیار قابل اعتماد
- دمای کار طولانی در دسترس است
تکنولوژی فضایی آزاد
ماژول CCWDM Takfly از تکنولوژی فضای آزاد با یک فضای بسته مستقل برای انتقال سیگنال نوری استفاده می کند. سیگنال نوری از پورت COM وارد / خروجی می شود،در حالی که پورت های دیگر سیگنال های نوری را از طریق TFF (فیلتر فیلم نازک) انتقال می دهند.
درخواست ها
به طور گسترده ای در ارتباطات، شبکه های سازمانی، شبکه های PON، تلویزیون کابلی و سایر زمینه های مرتبط استفاده می شود.
مشخصات فنی
| پارامتر | 4 CH | 4 + UPG | 8 CH | 8 + UPG1 | 8 + UPG2 |
|---|---|---|---|---|---|
| طول موج عملیاتی (nm) | ۱۲۶۰ تا ۱۶۲۰ | ||||
| طول موج کانال (nm) | 1270، 1290،...، 1590، 1610، یا 1271، 1291،...، 1591, 1611 | ||||
| محدوده طول موج پورت UPG (nm) | NA | TBD | NA | 1260 ~ 1360 | 1260 تا 1457 |
| فاصله کانال (nm) | 20 | ||||
| باند عبور کانال (nm) | CWL+/-6.5nm | ||||
| از دست دادن ورودی (dB) * | ≤0.8 | ≤0.8 | ≤1.4 | ≤1.4 | ≤1.7 |
| کانال ریپل (dB) | ≤0.3 | ||||
| عایق بندی (dB) مجاور | >30 | ||||
| عایق بندی (dB) غیر مجاور | >40 | ||||
| جداسازی UPG (dB) | NA | >15 | NA | >15 | >15 |
| پراکندگی حالت قطبی (PS) | ≤0.2 | ||||
| از دست دادن وابسته به قطبی شدن (dB) | ≤0.2 | ||||
| جهت گیری (dB) | >45 | ||||
| از دست دادن بازگشت (dB) | >45 | ||||
| حداکثر قدرت کنترل (mW) | 500 | ||||
| دمای کار (°C) | -5~+70 | ||||
| دمای ذخیره (°C) | -40 تا 85 | ||||
| نوع فیبر | G657A1 | ||||
| کانکتور | TBD | ||||
| ابعاد بسته بندی (ملی متر) | L55 x W45 x H6 یا L44 x W25 x H6 | ||||
* مقادیر از دست دادن ورودی با پیکربندی متفاوت است
