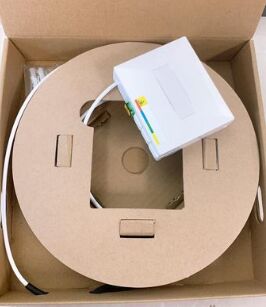

کیت خروجی از پیش پایان شده فیبر نوری (PTO) برای شبکه Fttx Field سریع و آسان برای نصب
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | TK-PC-48F-SC-OS2-50M |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | Western Union ، T/T ، /PayPal |
| قابلیت ارائه: | 1000 قطعه در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | فیبر نوری، کیت خروجی از قبل خاتمه یافته (PTO) | نوع فیبر: | G657A2 |
|---|---|---|---|
| قطر میدان: | 1310/1550 | قطر روکش: | 0.7±125.0 |
| قطر پوشش: | 7 ± 242 | ضریب تضعیف: | <=0.35 |
| اثبات سطح استرس: | ≥100 | تعداد فیبر نوری: | 1/2/4 رنگ طبیعی/قرمز آبی سبز زرد |
| مواد زیر واحد: | LSZH | مواد عضو قدرت: | نخ آرامید |
| برند فیبر: | کورنینگ، YOFC، OFS، دراکا | ||
| برجسته کردن: | کیت خروجی فیبر نوری از پیش خاتمه یافته,جعبه پایان فیبر نوری,کیت فیبر نوری PTO |
||
توضیحات محصول
کیت خروجی قطع شده فیبر نوری (PTO) برای شبکه میدانی Fttx برای نصب سریع و آسان
نمای کلی کیت خروجی از قبل پایان یافته فیبر نوری
کیت خروجی Pre-Terminated (PTO) برای نصب سریع و ساده در استقرار Fiber to the Home (FTTH) و Fiber to the Business (FTTB) مهندسی شده است. این کیت جامع شامل یک جعبه خروجی فیبر نوری با مشخصات پایین است که از قبل با آداپتورها و یک کابل از پیش بسته شده است که به راحتی با یک قرقره کابل در داخل یک کارتن محافظ بسته بندی شده است.
با سیستم PTO، نصب کابل قطره نهایی و خروجی فیبر نوری به یک فرآیند فوق العاده ساده و کارآمد تبدیل می شود. نصابها میتوانند به سرعت کابل قرقرهشده را از کارتن جدا کرده و با استفاده از پیچ، خروجی از قبل را بدون نیاز به باز کردن خروجی و ایجاد مزاحمت در انتهای فیبر داخلی، مستقیماً روی دیوار نصب کنند. از طرف دیگر، PTO را می توان به راحتی روی یک ریل استاندارد DIN محکم کرد.
نصب PTO نیاز به ابزارهای تخصصی یا تخصص فنی را از بین می برد و نیاز به خاتمه یا اتصال در محل را از بین می برد. این منجر به کاهش قابل توجهی در زمان نصب، هزینه و نرخ خرابی در هر استقرار مشتری می شود.
ویژگی های کیت خروجی از قبل پایان یافته فیبر نوری
- کانکتورهای SC یا LC با آداپتورهای کرکره ای
- در رنگ های UPC و APC فینیش انتهایی موجود است
- فیبر تک حالته G657A2 (سایر موارد در صورت درخواست در دسترس هستند)
- نصب سریع بدون ابزار
- کابل LSZH داخلی 4 میلی متری (سایر کابل در صورت درخواست موجود است)
- چندین گزینه طول کابل
- 1، 2، یا 4 پیکربندی فیبر
- محدوده دمای عملیاتی گسترده
- سازگار با RoHS
- کابل نوری با استانداردهای CPR Dca مطابقت دارد
مشخصات کیت خروجی قطع شده فیبر نوری
| مورد | واحد | مشخصات |
|---|---|---|
| قطر میدان حالت G.657A2 | 1310 نانومتر | 0.4 ± 8.6 میلی متر |
| قطر میدان حالت G.657A2 | 1550 نانومتر | 0.5 ± 9.6 میلی متر |
| قطر روکش | میلی متر | 0.7 ± 125.0 |
| روکش غیر دایره ای | % | ≤ 0.8 |
| خطای تمرکز مرکزی | میلی متر | ≤ 0.5 |
| قطر پوشش | میلی متر | 242 ± 7 |
| خطای تمرکز روی پوشش/روکش | میلی متر | ≤ 12 |
| طول موج قطع کابل | نانومتر | ≤ 1260 |
| ضریب تضعیف | 1310 نانومتر | ≤ 0.35 دسی بل در کیلومتر |
| ضریب تضعیف | 1550 نانومتر | ≤ 0.21 دسی بل در کیلومتر |
| از دست دادن ماکرو خم (1 دور، شعاع 10 میلی متر) | 1550 نانومتر | ≤ 0.75 دسی بل در کیلومتر |
| از دست دادن ماکرو خم (1 دور، شعاع 10 میلی متر) | 1625 نانومتر | ≤ 1.5 دسی بل در کیلومتر |
| اثبات سطح استرس | kpsi | ≥ 100 |
ساختار کابل
| موارد | توضیحات | 1 فیبر | 2 فیبر | 4 فیبر |
|---|---|---|---|---|
| فیبر نوری | تعداد فیبر | 1 | 2 | 4 |
| فیبر نوری | رنگ | رنگ طبیعی | قرمز آبی | زرد سبز |
| زیر واحد | رنگ | قرمز | قرمز / آبی | قرمز |
| زیر واحد | مواد | LSZH | ||
| زیر واحد | قطر | فیبر میکرو خوشه ای 1.0 میلی متری | فیبر میکرو خوشه ای 1.1 میلی متری | فیبر میکرو خوشه ای 1.1 میلی متری |
| عضو قدرت | مواد | نخ آرامید | ||
| غلاف | مواد | LSZH Anti-UV | ||
| غلاف | رنگ | سفید | ||
| غلاف | قطر | 4.0±0.2 میلی متر | ||
تصاویر کیت خروجی از قبل پایان یافته فیبر نوری
مشخصات مکانیکی و محیطی
| موارد | توضیحات |
|---|---|
| استحکام کششی | کوتاه مدت: 200 نیوتن، بلند مدت: 100 نیوتن |
| مقاومت در برابر شکست | کوتاه مدت: 400N/100mm، بلند مدت: 200N/100mm |
| شعاع خمشی | دینامیک: ≥20D، استاتیک: ≥10D |
| محدوده دما | -20 تا +70 درجه سانتیگراد |
اطلاعات فنی برای Outlet
| توضیحات | ارزش |
|---|---|
| ابعاد (H x W x D) | 83 × 100 × 30 میلی متر |
| نوع آداپتور | SC سیمپلکس، کرکره ای |
| ظرفیت فیبر | 4 فیبر |
| رابط IL | 0.30 دسی بل |
| رابط RL | 60 دسی بل (APC)، 50 دسی بل (UPC) |
چرا TAKFLY را انتخاب کنید؟
- بیش از 26 سال تجربه در تولید محصولات فیبر نوری
- بیش از 450 کارگر مونتاژ با بیش از 3 سال تجربه
- 10+ مهندس تحقیق و توسعه اختصاصی
- 16 مجموعه از آلمان ماشین های تزریق و 16 خط تولید وارد کرد
- بیش از 30 مجموعه از ماشینهای تست شامل ابزارهای تست OTDR، 3D، VFL، IL و RL، تستکنندههای مقاومت کششی، تستکنندههای مقاومت در برابر له شدن، تستکنندههای قدرت سنج، و چککنندههای نور
- نام تجاری OEM در دسترس است
- مشارکت فعال در نمایشگاه های صنعتی بزرگ از جمله OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، و نمایشگاه جهانی منبع الکترونیک
کنترل کیفیت
- بازرسی ورودی مواد اولیه با چک های نقطه ای قبل از تولید
- بازرسی جامع پس از اتمام هر فرآیند فردی
- بازرسی کامل مراحل نیمه تمام تولید
- قبل از بسته بندی، بازرسی کامل محصول نهایی را انجام دهید
- بررسی نهایی نقطه قبل از حمل و نقل
اطلاعات تحویل
- نمونه: 1-3 روز کاری
- سفارشات تولید انبوه: 3-7 روز کاری
- بسته بندی: کیسه های پلاستیکی، کارتن ها و پالت ها با توجه به نیاز مشتری موجود است
سوالات متداول
Q1: چگونه می توانم کاتالوگ و لیست قیمت شما را دریافت کنم؟
A1: لطفا ایمیل یا اطلاعات تماس خود را از طریق وب سایت ما برای دریافت کاتالوگ و لیست قیمت ما ارائه دهید.
Q2: آیا می توانم در مورد قیمت ها مذاکره کنم؟
A2: بله، ممکن است برای بارهای کانتینری چندگانه کالاهای مخلوط تخفیف در نظر بگیریم.
Q3: هزینه حمل و نقل چقدر خواهد بود؟
A3: هزینه های حمل و نقل به اندازه و روش حمل و نقل شما بستگی دارد. ما در صورت درخواست هزینه را ارائه خواهیم کرد.
Q4: آیا می توانم شما را ملاقات کنم؟
A4: مطمئناً، کارخانه ما در شنژن، چین واقع شده است. لطفا برای تعیین وقت با ما تماس بگیرید.
Q5: اگر هنگام دریافت کالا مشکل کیفیت وجود داشته باشد؟
A5: اگر هنگام باز کردن بسته بندی با مشکلات کیفیت روبرو شدید، لطفاً برای مرجع ما عکس بگیرید. بخش QC ما بهترین راه حل ها را همراه با اجرای بهبودها برای تولید آینده بررسی و ارائه خواهد کرد.
Q6: شرایط بسته بندی شما چیست؟
A6: بسته بندی استاندارد شامل جعبه های تاول و کارتن است. ما همچنین مشخصات بسته بندی سفارشی را از مشتریان می پذیریم.
Q7: شرایط پرداخت شما چیست؟
A7: T/T 30٪ سپرده، با 70٪ مانده قبل از تحویل. ما قبل از پرداخت نهایی عکس محصولات و بسته بندی را ارائه می دهیم.
Q8: شرایط تحویل شما چیست؟
A8: شرایط تحویل موجود شامل EXW، FOB، CFR، CIF، DDU است.
Q9: در مورد زمان تحویل شما چطور؟
A9: به طور کلی، تحویل 5-7 روز کاری پس از دریافت پیش پرداخت طول می کشد. زمان بندی خاص به نوع محصول و مقدار سفارش بستگی دارد.
Q10: آیا می توانید با توجه به نمونه ها تولید کنید؟
A10: بله، ما می توانیم محصولاتی را بر اساس نمونه ها یا نقشه های فنی شما تولید کنیم.
