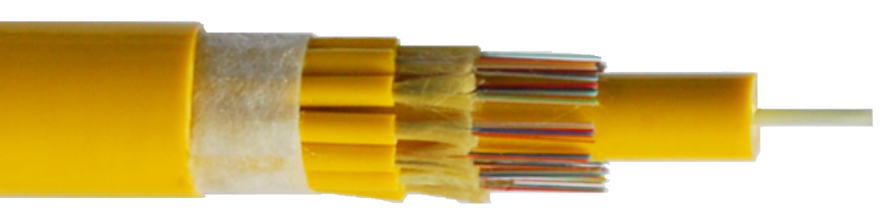

کابل فیبر نوری MINI داخلی 2000M LSZH/PVC/PU | برای مخابرات و مرکز داده
جزئیات محصول:
| محل منبع: | چین ، شنژن |
| نام تجاری: | DF/OEM/Nuetral |
| گواهی: | CE/ROHS/REACH/ISO9001/ISO14001 |
| شماره مدل: | کابل فیبر نوری MINI داخلی 2000M LSZH/PVC/PU | برای مخابرات و مرکز داده |
پرداخت:
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | negotiable denpend on QTY |
| جزئیات بسته بندی: | جعبه تاول + کارتن |
| زمان تحویل: | 5-9 روز کاری به QTY بستگی دارد |
| شرایط پرداخت: | Western Union، T/T،/Paypal |
| قابلیت ارائه: | 1000 قطعه در روز |
|
اطلاعات تکمیلی |
|||
| نام محصول: | کابل فیبر نوری MINI داخلی 2000M LSZH/PVC/PU | برای مخابرات و مرکز داده | قطر خارجی (میلی متر): | 3.0-17.5 میلی متر |
|---|---|---|---|
| تعداد فیبر: | 2-24 یا 26-144 | هسته تقویت شود: | نخ آرامید |
| مواد: | FRP | جنس ژاکت: | LSZH/PVC |
| رنگ: | زرد برای کابل حالت تک، نارنجی برای کابل چند حالته. یا رنگ های دیگر در صورت درخواست موجود است | طول موج: | 1310 نانومتر، 1550 نانومتر |
| قطر (±1μm): | 125 میکرومتر | قطر پوشش (±5μm): | 250 میکرومتر |
| دمای عملیات: | -20℃~70℃ | طول: | 2000M یا سفارشی |
| برند فیبر: | کورنینگ، YOFC، OFS، دراکا | ||
| برجسته کردن: | Indoor MINI Optical Cable 2000M,LSZH PVC PU fiber optic cable,MINI Optical Cable for indoor use |
||
توضیحات محصول
کابل فیبر نوری مینی داخلی LSZH/PVC/PU 2000 متری | برای مخابرات و مراکز داده
کابل‌های مینی اپتیک 2 تا 24 هسته‌ای از فیبر رنگی Φ250μm به عنوان رسانه ارتباط نوری استفاده می‌کنند. فیبرهای رنگی آن در لایه‌ای از نخ آرامید به عنوان واحد تقویت کننده نیرو پیچیده شده‌اند که برای ایجاد لایه‌ای از روکش پلی وینیل کلراید (PVC) یا ماده بدون هالوژن کم دود (LSZH، کم دود، بدون هالوژن، شعله بازدار) پوشانده شده است.
کابل‌های مینی اپتیک 26 تا 144 هسته‌ای به عنوان یک زیرواحد (فیبر رنگی 250μm، نخ آرامید عنصر تقویت کننده، غلاف داخلی 3.0 میلی‌متری) استفاده می‌شوند، یک پلاستیک تقویت شده با فیبر (FRP) در مرکز هسته به عنوان تقویت کننده غیر فلزی قرار گرفته است، زیرواحد اطراف FRP را احاطه کرده است، زیرواحد یک غلاف PVC یا LSZH است و آخرین لایه روکش پلی وینیل کلراید (PVC) یا ماده بدون هالوژن کم دود (LSZH، کم دود، بدون هالوژن، شعله بازدار) است.
کاربردهای محصول
- سیم جامپر اتصال فعال فیبر نوری یا سیم دم
- مسیریابی و اتصال برای مراکز داده و مکان‌های شبکه ارتباطی داخلی
- اتصال متقابل ابزارها و تجهیزات ارتباطی
ویژگی های محصول
- فیبر پوشش داده شده به راحتی جدا می‌شود
- عنصر تقویت شده با نخ آرامید باعث مقاومت کششی عالی کابل نوری می‌شود
- تعداد هسته زیاد و قطر خارجی کوچک، ساختار تقویت کننده مرکزی غیر فلزی
- عملکرد خوب شعله بازدار، تضعیف القایی کم در محدوده دمای عملیاتی
- برآورده کردن الزامات مختلف بازار و مشتریان
پارامتر و خواص نوری
| نوع فیبر نوری | طول موج تست | تضعیف | پهنای باند تزریق کامل (MHZ.km) | پهنای باند مدال موثر (MHZ.km) | حداقل شعاع خمش (mm) |
|---|---|---|---|---|---|
| G652D | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | ... | 16 |
| G657A1 | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | ... | 10 |
| G657A2 | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | ... | 7.5 |
| 62.5/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥200/500 | 30 |
| 50/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥500/500 | 30 |
| OM3 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | 7.5 |
| OM4 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | 7.5 |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | ≥3500/1850/500 | 7.5 |
ساختار محصول
| تعداد فیبر | 2-24 | 26-144 |
|---|---|---|
| فیبر نوری | قطر (±1µm): 125µm قطر پوشش (±5µm): 250µm رنگ: 1. آبی 2. نارنجی 3. سبز 4. قهوه‌ای 5. خاکستری 6. سفید 7. قرمز 8. مشکی 9. زرد 10. بنفش 11. صورتی 12. آبی فیروزه‌ای |
|
| زیرواحد | / | قطر (±0.15mm): 3.0mm |
| تقویت کننده هسته | / | نخ آرامید |
| جنس غلاف | / | PVC/LSZH |
| رنگ | زرد برای کابل تک حالته، نارنجی برای کابل چند حالته؛ یا رنگ‌های دیگر در صورت درخواست موجود است | |
| مکمل | / | پرکننده |
| عضو کششی | / | FRP |
| غلاف بیرونی | جنس غلاف: PVC/LSZH رنگ: زرد برای کابل تک حالته، نارنجی برای کابل چند حالته؛ یا رنگ‌های دیگر در صورت درخواست موجود است |
|
| کابل | تعداد فیبر | تعداد زیرواحد (12 عدد/ست) | قطر خارجی (mm) | وزن کابل (کیلوگرم بر کیلومتر) | حداکثر نیروی کششی (N) | مقاومت فشاری (N/100mm) | حداقل شعاع خمش (D) | دمای عملیاتی |
|---|---|---|---|---|---|---|---|---|
| بلند مدت/کوتاه مدت | 2-24 | / | 3.0 | 8 | 80/150 | 1000 | 20/10 | -20 °C ~+70 °C |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 1000 | 20/10 | -20 °C ~+70 °C | |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 1000 | 20/10 | -20 °C ~+70 °C | |
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 1000 | 20/10 | -20 °C ~+70 °C | |
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 1000 | 20/10 | -20 °C ~+70 °C |
چرا TAKFLY را انتخاب کنید؟
تولید کننده حرفه ای:
- با بیش از 25 سال تجربه تولید در محصولات فیبر نوری
- بیش از 450 کارگر مونتاژ با 3 سال تجربه
- بیش از 10 مهندس تحقیق و توسعه
- 16 دستگاه تزریق وارداتی آلمان و 16 خط تولید
- بیش از 30 مجموعه دستگاه تست: OTDR، 3D، VFL، دستگاه تست IL&RL؛ دستگاه تست استحکام کششی، دستگاه تست مقاومت فشاری، دستگاه تست پاور متر، چک کننده نور و غیره
- برند OEM قابل قبول است
- نمایشگاه: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، نمایشگاه الکترونیک Global Soure و غیره
کنترل کیفیت:
- بازرسی مواد اولیه ورودی قبل از تولید به صورت نقطه ای
- بررسی کامل پس از اتمام هر فرآیند فردی
- بررسی کامل تولید در نیمه راه
- بررسی کامل محصولات نهایی قبل از بسته بندی
- بررسی نقطه ای قبل از حمل و نقل
تحویل:
- نمونه ها: 1-3 روز کاری
- سفارش تولید انبوه: 3-7 روز کاری
- بسته بندی: کیسه پلاستیکی، کارتن و پالت طبق درخواست شما موجود است
