288 هسته های گنبد گرما فشرده شدن مهر و موم فیبر نوری بسته شدن Splice FOSC طراحی شده برای عملکرد بهینه و کارایی
جزئیات محصول:
| محل منبع: | شينزين، چين |
| نام تجاری: | Takfly/OEM |
| گواهی: | CE, ISO, RoHS, GS |
| شماره مدل: | TK-SC-A11 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1PCS |
|---|---|
| قیمت: | Can be negotiated |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، T/T، Western Union، Paypal |
| قابلیت ارائه: | 50000PCS/ماه |
|
اطلاعات تکمیلی |
|||
| دمای کار: | -40 ⁰C ~ + 85 ⁰C | رطوبت نسبی: | ≤ 85٪ (+30 ⁰C) |
|---|---|---|---|
| فشار جو: | 70Kpa~106Kpa | درج ضرر: | ≤ 0.2dB |
| ضرر برگشت UPC: | ≥ 50dB | ضرر برگشت APC: | ≥ 60dB |
| زندگی را درج کنید و بیرون بکشید: | > 1000 بار | ||
| برجسته کردن: | بسته شدن جفت فیبر نوری DOME,FOSC Fiber Optic Splice Closure بسته شدن جفت فیبر نوری,288 هسته فايبر نوري Splice Close,FOSC Fiber Optic Splice Closure,288 Cores Fiber Optic Splice Closure |
||

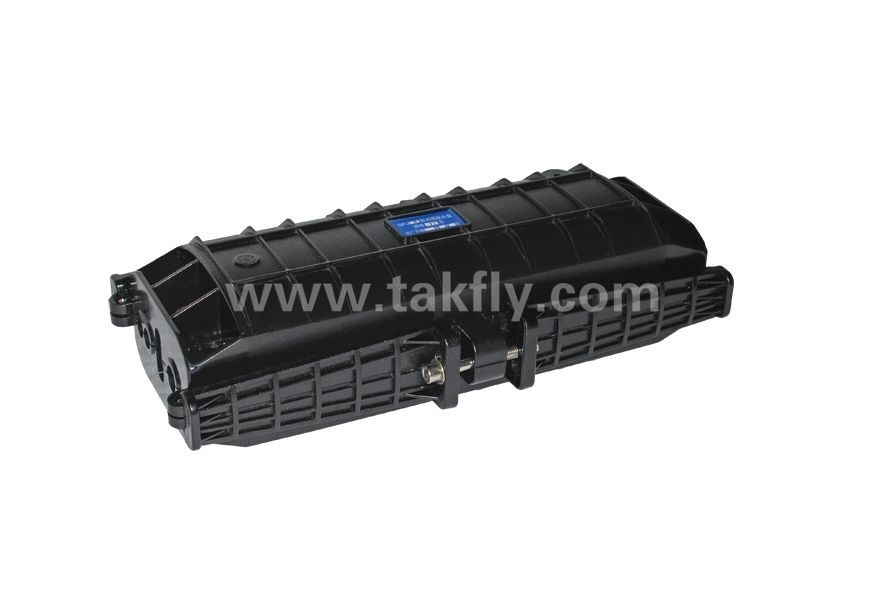

توضیحات محصول
1. دامنه کاربرد
این کتابچه راهنمای نصب برای بسته شدن اتصال فیبر نوری (که از این پس به اختصار FOSC نامیده می شود) مناسب است، به عنوان راهنمای نصب صحیح.
دامنه کاربرد: هوایی، زیرزمینی، دیواری، دیواری در کانال و هندهول می باشد. دمای محیط از -40 تا +65 درجه سانتیگراد متغیر است.
2. ساختار و پیکربندی اساسی
2.1 ابعاد و ظرفیت
| ابعاد بیرونی (LxWxH) |
410x200x120 (mm) |
| وزن (به استثنای جعبه بیرونی) |
1900-2100 گرم |
| تعداد پورت های ورودی/خروجی |
6 پورت |
| قطر کابل فیبر |
Φ8—Φ16 (میلی متر) |
| ظرفیت FOSC | دسته: 6-96 (هسته)، روبان: حداکثر. 144 (هسته) |

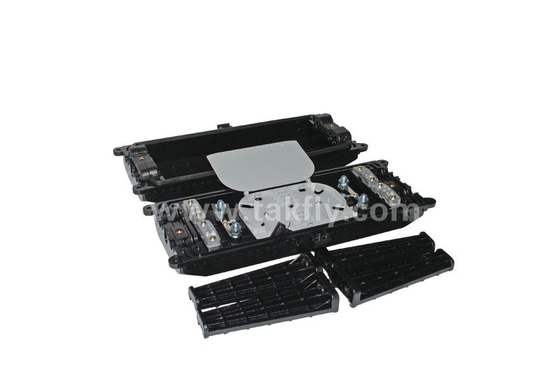

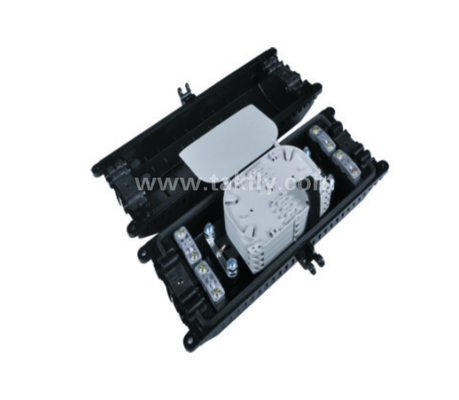

2.2 اجزای اصلی
| خیر | نام اجزاء | مقدار | استفاده | اظهارات | |
| 1 |
مسکن |
1 مجموعه | محافظت از اتصالات کابل فیبر به طور کامل |
قطر داخلی: 285x110 (mm) |
|
| 2 |
بشقاب را وارد کنید |
2 جفت |
تعمیر مسکن |
175x56x30 (mm) |
|
| 3 | سینی اتصال فیبر نوری (FOST) |
حداکثر 4 سینی (دسته ای) حداکثر 4 سینی (روبان) |
تثبیت آستین محافظ گرما انقباض پذیر و الیاف نگهدارنده |
مناسب برای: Bunchy: 6،8،12،16،24 (هسته) روبان: 3 عدد (تکه) |
|
| 4 |
بنیاد |
1 مجموعه |
رفع کابل فیبر، هسته تقویت شده و FOST |
||
| 5 | اتصالات مهر و موم | 1 مجموعه | آب بندی بین پوشش FOSC و کف FOSC | ||
| 6 |
دوشاخه پورت |
6 عدد |
آب بندی درگاه های خالی |
||
| 7 |
دستگاه ارتینگ derivin |
1 مجموعه |
استخراج قطعات فلزی کابل های فیبر در FOSC برای اتصال به زمین |
پیکربندی طبق نیاز |
|
2.3 لوازم جانبی اصلی و ابزار ویژه
| خیر | نام ازلوازم جانبی | مقدار | استفاده | اظهارات | |
| 1 |
آستین محافظ حرارتی قابل جمع شدن |
محافظت از اتصالات کابل فیبر | پیکربندی مطابق با ظرفیت |
||
| 2 |
کراوات نایلونی |
|
تثبیت فیبر با محافظکت |
پیکربندی مطابق با ظرفیت |
|
| 3 |
نوار عایق |
1 رول |
|||
| 4 |
نوار مهر و موم |
1 رول |
تعمیرو تک آب بندی |
پیکربندی طبق مشخصات | |
| 5 |
قلاب آویزان |
1 مجموعه | تثبیت و آب بندیجرمکابل فیبر | ||
| 6 |
سیم ارت |
1 عدد |
انشعاب کابل های فیبر |
برای انجام طبق نیاز واقعی |
|
| 7 |
پارچه ساینده |
1 عدد |
عبور دادن بین دستگاه های ارتینگ |
||
| 8 |
کاغذ لیبلینگ |
1 عدد |
برای خشک شدن هوا، قبل از آب بندی در FOSC قرار دهید |
||
| 9 |
آچار مخصوص |
3 قطعه |
الیاف برچسب زدن |
||
| 10 |
کاغذ اندازه گیری |
1 عدد |
مهره سفت کننده هسته تقویت شده |
برای اندازه گیری محیط با کاغذ اندازه گیری مربوطه |
|
| 11 |
لوله بافر |
توسط مشتریان تصمیم گیری شود |
به فیبرها متصل شده و با FOST ثابت می شود و بافر را مدیریت می کند |
پیکربندی طبق نیاز | |
| 12 |
خشک کننده |
1 کیسه |
برای خشک شدن هوا، قبل از آب بندی در FOSC قرار دهید. |
||
3. ابزار لازم برای نصب
3.1 مواد تکمیلی (توسط اپراتور ارائه می شود)
| نام مواد | استفاده |
| نوار چسب | برچسب زدن، به طور موقت ثابت |
| اتیل الکل | تمیز کردن |
| گاز | تمیز کردن |
3.2 ابزارهای ویژه (که توسط اپراتور ارائه می شود)
| نام ازابزار | استفاده |
|
برش فیبر |
بریدن الیاف |
|
الیاف کش |
پوشش محافظ کابل فیبر را بردارید |
|
ابزار ترکیبی |
مونتاژ FOSC |
3.3 ابزارهای جهانی (که توسط اپراتور ارائه می شود)
|
نام ابزار |
کاربرد و مشخصات |
|
نوار نواری |
اندازه گیری کابل فیبر |
|
لوله برش |
برش کابل فیبر |
|
برش برقی |
پوشش محافظ کابل فیبر را بردارید |
|
انبر ترکیبی |
برش هسته تقویت شده |
|
پیچ گوشتی |
پیچ گوشتی متقاطع/موازی |
|
قیچی |
|
|
پوشش ضد آب |
ضد آب، ضد گرد و غبار |
|
آچار فلزی |
مهره سفت کننده هسته تقویت شده |
3.4 ابزار اتصال و آزمایش (که توسط اپراتور ارائه می شود)
| نام سازها | کاربرد و مشخصات |
| دستگاه اتصال فیوژن | اتصال فیبر |
| OTDR | تست اتصال |
| ابزار اتصال موقت | تست موقت |
توجه: ابزارها و ابزارآزمايش فوق الذكر بايد توسط خود اپراتورها تهيه شود.
4. نمودار جریان نصب
5. فرآیند نصب FOSC.
5.1 مرحله اول - درب را باز کنید
5.1.1 تمیز کردن محل و تعیین محل نصب FOSC و سپس قرار دادن کابل های فیبر مورد نیاز.
5.1.2 بررسی کنید که آیا اجزای اصلی و لوازم جانبی به خوبی در داخل بسته آماده شده اند یا خیر.
5.1.3 درب را باز کنید
- پیچ ثابت صفحه ورودی را با آچار مخصوص جدا کنید. پیچ ثابت را با نخ پیچ در کنار سوراخ ثابت صفحه ورودی داخل سوراخ قرار دهید و صفحات ورودی را با آچار به بیرون فشار دهید.
- از آچار مخصوص برای بازکردن تمام پیچ‌ها روی محفظه و همچنین پیچ‌های ثابت (همچنین امکان نصب قلاب آویز بر اساس نیاز نصب) در چهار گوشه استفاده کنید، سپس موفق شوید درب را باز کنید.
5.1.4 به نقشه 1 مراجعه کنید
رامسائل مهم:اگر شرایط آب و هوایی به اندازه کافی خوب نیست، باید چادری برای ضد آب و گرد و غبار زده شود.
5.2 مرحله دوم - طول کابل فیبری را که باید داخل آن ثابت و جدا شود را تعیین کنید FOSC
5.2.1
- کابل فیبر به طول 60 میلی متر: فاصله از اتصالات مهر و موم تا تخته پرس کابل فیبر
- کابل فیبر به طول 1950 میلی متر: برای سیم پیچی و اتصال پس از جداسازی استفاده می شود.
- فیبر با پوشش محافظ در طول 350 میلی متر: فاصله از نقطه ثابت کابل فیبر تا نقطه ثابت FOST (سینی اتصال فیبر نوری).
- الیاف به طول 1600 میلی متر: پس از کندن پوشش محافظ، پس از اتصال با الیاف دیگر در داخل FOST پیچ می شود.
5.2.2 به نقشه 2 مراجعه کنید
مسائل مهم:
- طول كابل فيبري كافي را براي اتصال نگهداريد.
- طول سلب نیز می تواند توسط مشتری با توجه به نیاز نصب تعیین شود.
5.3 مرحله سوم - پوشش محافظ کابل فیبر و فیبر را بردارید
5.3.1 پوشش محافظ کابل فیبر را از درجه حرارت جدا کنید. علامت مکان با کاتر و برش دهنده، لطفاً برای طول کشیدن به نقشه 2 مراجعه کنید. طول سلب نیز می تواند با توجه به نیاز نصب تصمیم گیری شود
5.3.2 به نقشه 3 مراجعه کنید.
مسائل مهم: اگر کشیدن تمام پوشش محافظ کابل فیبر در یک زمان دشوار است، برای جلوگیری از شکستن فیبر، آن را بخش به بخش جدا کنید.
5.4 مرحله چهارم – هسته های فیبر را جدا کرده و کار را قبل از تثبیت کابل فیبر آماده کنید.
5.4.1 باد 2 لایه نوار عایق روی پوشش محافظ هسته فیبر. در همین حین، مواد را از بین ببرید تا هسته فیبر جدا شده و آنها را تمیز کنید. حلقه ای به قطر 100 میلی متر یا بیشتر درست کنید و با چسب موقتاً روی الیاف ثابت کنید.
5.4.2 این FOSC دارای 6 پورت ورودی/خروجی است. پورت‌های ورودی/خروجی را می‌توان بر اساس تعداد و قطر کابل‌های فیبری که در واقع نصب می‌شوند تعیین کرد، سپس تعداد مربوط به دوشاخه‌های پورت باید خارج شود.
5.4.3 این FOSC به ترتیب برای قطر کابل های فیبر زیر مناسب است:
پورت A: مناسب برای کابل فیبر با حداکثر. قطر ф16 میلی متر
پورت B: مناسب برای کابل فیبر با حداکثر. قطر ф13 میلی متر
5.4.4 پورت های ورودی/خروجی مربوطه باید با توجه به کابل های فیبر نصب شده واقعی انتخاب شوند. هنگامی که قطر کابل فیبر کوچکتر از درگاه ورودی/خروجی است، باید از نوار مهر و موم برای بزرگ کردن قطر کابل فیبر استفاده شود، که محیط آن را می توان با کاغذ اندازه گیری مربوطه اندازه گیری کرد (که با سوراخ A مشخص شده است، سوراخ B).
5.4.5 پوشش لوله ورودی/خروجی مربوطه را می توان با پیچ گوشتی از داخل به خارج با توجه به تعداد و قطر کابل فیبر مورد نیاز، کمی جدا کرد.
5.4.6 هسته تقویت شده را به طول 35 میلی متر ذخیره کنید و هسته های غیر ضروری را جدا کنید.
5.4.7 به نقشه 4 مراجعه کنید.
مسائل مهم:
- قبل از استفاده از نوار مهر و موم برای بزرگ کردن قطر کابل فیبر، باید خراشیده شود و با پارچه ساینده و الکل اتیلیک تمیز شود.
- هسته تقویت شده را با انبردست مخصوص برش دهید.
5.5
مرحله پنجم - هسته تقویت شده و کابل فیبر را تعمیر کنید
5.5.1 پس از اتمام مراحل بالا، سپس شاخه های پورت، تخته پرس و مهره ثابت هسته تقویت شده را جدا کنید. مطمئن شوید که آیا کابل فیبر جدا شده با پورت های ثابت مطابقت دارد یا خیر. در غیر این صورت، تنظیم باید به موقع انجام شود. در غیر این صورت بر کیفیت نصب تاثیر می گذارد.
5.5.2 تخته پرس کابل فیبر را محکم کنید. اگر قطر کابل فیبر کوچک است، آن را با نوار عایق بزرگ کنید.
5-5-3 مهره هسته تقویت شده را با آچار مخصوص (پلاستیکی) محکم کنید و سپس با آچار فلزی مجدداً محکم کنید (آچار فلزی باید توسط اپراتور تهیه شود).
5.5.4 به نقشه 5 مراجعه کنید
مرحله شش - الیاف را به هم متصل کنید
5.6.1 راهنمای کاربر دستگاه اتصال فیوژن را برای اتصال فیبر دنبال کنید.
موضوع مهم: به پیچ و خم فیبر توجه کنید.
5.7 مرحله هفتم - الیاف محافظ حرارتی و الیاف خانه را نصب کنید
5.7.1 پس از تکمیل اتصال الیاف، اولین حلقه فیبر باید در دورترین سمت FOST قرار گیرد، فیبر باقی مانده باید سیم پیچ شود و حلقه ای با قطر کمتر از 80 میلی متر تشکیل شود. سپس آن را در FOST (سینی اتصال فیبر نوری) همراه با غلاف محافظ حرارتی انقباض پذیر قرار دهید.
5.7.2 به نقشه 6 مراجعه کنید
موضوع مهم: به پیچ و خم فیبر توجه کنید.
5.8 مرحله هشتم - بررسی جامع
برای اطمینان از الزامات فنی، دستورالعمل های زیر باید دنبال شود:
5.8.1 الیاف در FOST به هم متصل شده و به طور منظم نصب می شوند. قطر منحنی فیبر با الزامات فنی مطابقت دارد.
5.8.2 سفت کننده های داخلی سفت شده اند.
5.8.3 پورت های ورودی/خروجی بدون کابل فیبر نصب شده باید با دوشاخه های پورت مسدود شوند.
5.8.4 مقدار نوار مهر و موم را در محدوده مناسب کنترل کنید.
5.8.5 اتصالات مهر و موم به طور منظم و روان نصب می شود. اگر نه، آن را با نوار مهر و موم تراز کنید.
5.8.6 درپوش اتصالات مهر و موم را ببندید
5.8.7 به نقشه 7 مراجعه کنید
5.9 مرحله نهم - محفظه FOSC را جمع کنید و FOSC را تعمیر کنید
5.9.1 پوشش FOSC را مستقیماً در پایین FOSC قرار دهید.
5.9.2 پیچ مکان یابی FOSC را وارد کرده و آن را با آچار مخصوص سفت کنید.
5.9.3 صفحات درج را در شکاف قرار دهید (یک جفت در هر طرف، یک تکه با یک سوراخ با نخ پیچ در وسط، دیگری با یک سوراخ بدون نخ پیچ در وسط). پیچ های صفحه ورودی را با آچار مخصوص محکم کنید.
5.9.4 اگر FOSC برای کاربرد هوایی است، قلاب آویزان را در یک طرف بسته قرار دهید و سپس پیچ های ثابت را در دو طرف سفت کنید. در غیر این صورت 4 پیچ ثابت را به ترتیب در چهار گوشه سفت کنید.
5.9.5 به نقشه 8 مراجعه کنید
مسائل مهم:
- خانه را تمیز کنید و به ترتیب بالا توجه کنید.
5.10 مرحله دهم - رفع FOSC.
5.10.1 ثابت کردن FOSC و بستن پیچ و مهره ها به ترتیب مطابق نقشه 9.
مسائل مهم: در پنج دقیقه دوباره سفت کنید
