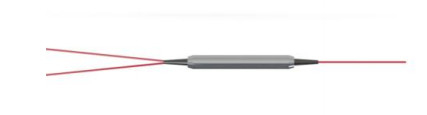

2*1 ترکیب قطب بندی پرتو با نسبت انقراض بالا و اجزای قدرت بالا برای انتقال دهنده جریان فیبر نوری
جزئیات محصول:
| محل منبع: | چین، شنژن |
| نام تجاری: | OEM |
| گواهی: | CE, ISO14001, ISO9001, RoHS |
| شماره مدل: | کمباین پرتو قطبی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Can be negotiated |
| جزئیات بسته بندی: | جعبه های اسفنجی + پلاستیکی + جعبه کارتن صادراتی |
| زمان تحویل: | 1-3 هفته به مقدار بستگی دارد |
| شرایط پرداخت: | L/C، T/T، Western Union، Paypal |
| قابلیت ارائه: | 3500 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| طول موج مرکز: | 1310nm، 1550nm، 1064nm، 980nm | شماره پورت: | 2x1 |
|---|---|---|---|
| Min. حداقل Isolation انزوا: | 50دبی | حداقل برگشت ضرر: | 50دبی |
| حداکثر توان نوری (CW): | 300 مگاوات | دمای کار: | -5~+70 |
| دمای ذخیره سازی: | -40~+85 | ||
| برجسته کردن: | ترکیب کننده پرتو پم با نسبت انقراض بالا,دو*۱ مخلوط کننده پرتو PM,اجزای PM و قدرت بالا,2*1 PM Beam Combiner,PM and High Power Components |
||
توضیحات محصول
ویژگی ها
️از دست دادن ورودی کم
️بازده بالا از دست دادن
️نسبت انقراض بالا
️قابلیت اطمینان بالا
️ثبات بالا
درخواست ها
️فرستنده جریان فیبر نوری
️حسگر فیبر
️دوربين هاي دوربيني فايبر نوري
️سیستم های مخابراتی منسجم
ابعاد بسته
مسیر مسیریابی از پورت 1، 2 به 3 است، در اینجا سه گزینه از حالت قطبی از پورت 1، 2 به پورت 3 وجود دارد:
گزینه 1: PM به SM،
پورت 1: 50%، نور قطبی خطی در، از طریق محور آهسته، پورت 2: 50%، نور قطبی خطی در، از طریق محور آهسته
پورت 3، 100 درصد، نور قطب دار مدار بسته
گزینه 2: PM به PM، پورت 1 محور آهسته 0° است که با پورت 3 تراز شده است.
پورت 1، 2 فقط از محور آهسته کار ميکنه، محور سريع رو مسدود کرد،
محور آهسته در بندر 1 با محور آهسته در بندر 3 هماهنگ است.
محور آهسته در پورت 2 با محور سریع در پورت 3 هماهنگ است.
گزینه 3: PM به PM، پورت 1 محور آهسته 45° با پورت 3 تراز شده است
پورت 1، 2 فقط از محور آهسته کار ميکنه، محور سريع رو مسدود کرد،
پورت 1 یا 2، 100٪، نور قطبی خطی از طریق محور آهسته،
پورت 3، 25٪ خطی قطب نور خارج، از طریق محور آهسته، و 25٪ توسط سریع
جداکننده های هیبریدی PM IPBCمشخصات
اطلاعات سفارش
IPBCD-1111-222-34-555
| 1111 |
مرکزطول موج
|
1550=1550nm،1310=1310nm،......،0850=850nm
|
| 222 |
درجه:
|
P=درجه کامل، A=درجه
|
| 3 | -نوع دم خرگوش |
0=250μm فیبر برهنه، 1=900μm لوله گشاده
|
| 4 | -طول فیبر | 0=0.8m، 1=1m |
| 555 |
گزینه بندر 3 به 12:
|
1=انتخاب 1، 2=انتخاب 2، 3=انتخاب 3 |
|
6
|
ابعاد بسته:
|
0=φ5.5x35mm، 1=φ5.5x50mm، S= مشخص شده
|
|
777
|
نوع فیبر برای پورت 1.2 3:
|
001=PM1550, 002=PM1310, 003=PM980, 004=Hi1060, 008=SMF-28E
|
|
88
|
کانکتور بندر 12,3:
|
0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,4=LC/UPC,5=LC/APC، N=هیچ
|
