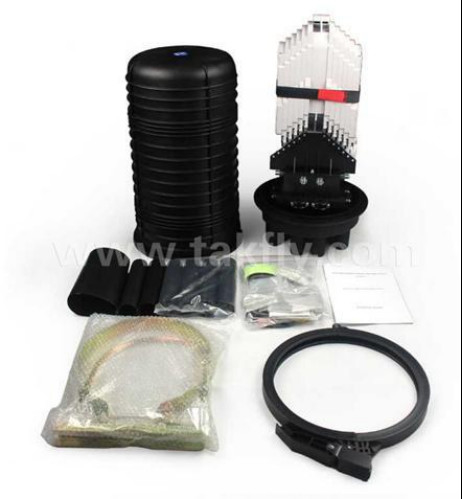

288 هسته مهر گرما کوچک می شود نوع گنبد فیبر نوری بسته شدن جفت FOSC با 1000 بار وارد و بیرون کشیدن زندگی
جزئیات محصول:
| محل منبع: | شينزين، چين |
| نام تجاری: | Takfly/OEM |
| گواهی: | CE, ISO, RoHS, GS |
| شماره مدل: | TK-023 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1PCS |
|---|---|
| قیمت: | Can be negotiated |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، T/T، Western Union، Paypal |
| قابلیت ارائه: | 50000PCS/ماه |
|
اطلاعات تکمیلی |
|||
| دمای کار: | -40 ⁰C ~ + 85 ⁰C | رطوبت نسبی: | ≤ 85٪ (+30 ⁰C) |
|---|---|---|---|
| فشار جو: | 70Kpa~106Kpa | درج ضرر: | ≤ 0.2dB |
| ضرر برگشت UPC: | ≥ 50dB | ضرر برگشت APC: | ≥ 60dB |
| زندگی را درج کنید و بیرون بکشید: | > 1000 بار | ||
| برجسته کردن: | 288 هسته فايبر نوري Splice Close,FOSC بسته شدن جفت فیبر نوری,بسته شدن فیبر نوری نوع Dome,Fiber Optic Splice Closure FOSC,dome type fiber optic splice closure |
||
توضیحات محصول
1. دامنه کاربرد
این کتابچه راهنمای نصب برای بسته شدن اتصال فیبر نوری (از این پس به اختصار FOSC) به عنوان راهنمایی برای نصب صحیح مناسب است.
دامنه کاربرد: هوایی، زیرزمینی، دیواری، کانالی و دستی. دمای محیط از -40 تا +65 درجه سانتیگراد متغیر است.
2. ساختار و پیکربندی اساسی
2.1 ابعاد و ظرفیت
| ابعاد بیرونی (ارتفاع x قطر) | 515mm×310mm |
| وزن (به استثنای جعبه بیرونی) | 3000 گرم - 4600 گرم |
| تعداد پورت های ورودی/خروجی | به طور کلی 7 عدد |
| قطر کابل فیبر | Φ5mm～Φ38mm |
| ظرفیت FOSC | دسته: 24-288 (هسته)، روبان: تا 864 (هسته) |
2.2 اجزای اصلی
| خیر | نام اجزاء | مقدار | استفاده | اظهارات | |
| 1 | پوشش FOSC | 1 عدد | محافظت از اتصالات کابل فیبر به طور کامل | ارتفاع x قطر 360mm x 177mm | |
| 2 | سینی اتصال فیبر نوری (FOST) |
حداکثر 12 سینی (دسته ای) حداکثر 12 سینی (روبان) |
رفع آستین محافظ حرارتی و الیاف نگهدارنده |
مناسب برای: Bunchy: 12،24 (هسته) روبان: 6 (قطعه) |
|
| 3 | سینی نگهدارنده فیبر | 1 عدد | الیاف نگهدارنده با پوشش محافظ | ||
| 4 | پایه | 1 مجموعه | تثبیت ساختار داخلی و خارجی | ||
| 5 | حلقه پلاستیکی | 1 مجموعه | تثبیت بین پوشش FOSC و پایه | ||
| 6 | اتصالات مهر و موم | 1 عدد | آب بندی بین پوشش FOSC و پایه | ||
| 7 | تست فشار دریچه |
1 مجموعه | پس از تزریق هوا، برای تست فشار و تست آب بندی استفاده می شود | پیکربندی طبق نیاز | |
| 8 |
دستگاه ارتینگ derivin |
1 مجموعه |
استخراج متا بخشی از کابل های فیبر در FOSC برای اتصال به زمین |
پیکربندی طبق نیاز |
|
2.3 لوازم جانبی اصلی و ابزار ویژه
| خیر | نام ازلوازم جانبی | مقدار | استفاده | اظهارات | |
| 1 |
آستین محافظ حرارتی قابل جمع شدن |
محافظت از اتصالات کابل فیبر | پیکربندی مطابق با ظرفیت |
||
| 2 |
کراوات نایلونی |
|
تثبیت فیبر با محافظکت |
پیکربندی مطابق با ظرفیت |
|
| 3 |
آستین ثابت حرارتی (تک) |
تعمیرو تک آب بندی |
پیکربندی طبق نیاز | ||
| 4 | آستین ثابت حرارتی (جرم) | تثبیت و آب بندیجرمکابل فیبر | پیکربندی طبق نیاز | ||
| 5 |
کلیپ انشعاب |
انشعاب کابل های فیبر |
پیکربندی طبق نیاز | ||
| 6 |
سیم ارت |
1 عدد |
عبور دادن بین دستگاه های ارتینگ |
||
| 7 |
خشک کننده |
1 عدد |
برای خشک شدن هوا، قبل از آب بندی در FOSC قرار دهید |
||
| 8 |
کاغذ لیبلینگ |
1 عدد |
الیاف برچسب زدن |
||
| 9 |
آچار مخصوص |
1 عدد |
مهره سفت کننده هسته تقویت شده |
||
| 10 |
لوله بافر |
تصمیم گیری توسط مشتریان |
به فیبرها متصل شده و با FOST ثابت می شود و بافر را مدیریت می کند |
پیکربندی طبق نیاز | |
| 11 |
کاغذ فویل آلومینیومی |
1 عدد |
از پایین FOSC محافظت کنید |
||
3. ابزار لازم برای نصب
3.1 مواد تکمیلی (توسط اپراتور ارائه می شود)
| نام مواد | استفاده |
| نوار چسب | برچسب زدن، تعمیر موقت |
| اتیل الکل | تمیز کردن |
| گاز | تمیز کردن |
3.2 ابزارهای ویژه (که توسط اپراتور ارائه می شود)
| نام ازابزار | استفاده |
|
برش فیبر |
قطع کابل فیبر |
|
الیاف کش |
پوشش محافظ کابل فیبر را بردارید |
|
ابزار ترکیبی |
مونتاژ FOSC |
3.3 ابزارهای جهانی (که توسط اپراتور ارائه می شود)
|
نام ابزار |
کاربرد و مشخصات |
|
نوار نواری |
اندازه گیری کابل فیبر |
|
لوله برش |
برش کابل فیبر |
|
برش برقی |
پوشش محافظ کابل فیبر را بردارید |
|
انبر ترکیبی |
برش هسته تقویت شده |
|
پیچ گوشتی |
پیچ گوشتی متقاطع/موازی |
|
قیچی |
|
|
پوشش ضد آب |
ضد آب، ضد گرد و غبار |
|
آچار فلزی |
مهره سفت کننده هسته تقویت شده |
3.4 ابزار اتصال و آزمایش (که توسط اپراتور ارائه می شود)
| نام سازها | کاربرد و مشخصات |
| دستگاه اتصال فیوژن | اتصال فیبر |
| OTDR | تست اتصال |
| ابزار اتصال موقت | تست موقت |
| سمپاش آتش نشانی | غلاف ثابت حرارتی انقباض پذیر |
توجه: ابزارها و ابزارآزمايش فوق الذكر بايد توسط خود اپراتورها تهيه شود.
4. نمودار جریان نصب
5. فرآیند نصب FOSC.
5.1 مرحله اول - درب را باز کنید
5.1.1 تمیز کردن محل و تعیین محل نصب FOSC و سپس قرار دادن کابل های فیبر مورد نیاز.
5.1.2 بررسی کنید که آیا اجزای اصلی و لوازم جانبی به خوبی در داخل بسته آماده شده اند یا خیر.
5.1.3 درب را باز کنید
- پیچ ثابت حلقه را باز کنید و سیستم قفل حلقه را بیرون بکشید، سپس به جدا کردن حلقه ادامه دهید.
- پوشش FOSC را به سمت بالا بکشید، نصب می تواند آغاز شود. 5.1.4 به نقشه 1 مراجعه کنید
رامسائل مهم:اگر شرایط آب و هوایی به اندازه کافی خوب نیست، باید چادری برای ضد آب و گرد و غبار زده شود.
5.2 مرحله دوم - طول کابل فیبری را که باید داخل آن ثابت و جدا شود را تعیین کنید FOSC
5.2.1 اگر همه الیاف برای اتصال شاخه هستند، لطفاً برای طول جداسازی به نقشه 2 (A) مراجعه کنید.
5.2.2 اگر برخی از الیاف برای اتصال مستقیم هستند، در حالی که برخی دیگر برای اتصال شاخه هستند، لطفاً برای طول کشیدن به نقشه 2 (B) مراجعه کنید.
5.2.3 به نقشه 2 مراجعه کنید.
مسائل مهم:
- طول كابل فيبري كافي را براي اتصال نگهداريد.
- طول سلب نیز می تواند توسط مشتریان با توجه به نیاز نصب تعیین شود
5.3 مرحله سوم - پوشش محافظ کابل فیبر و فیبر را بردارید
5.3.1 پوشش محافظ کابل فیبر را از درجه حرارت جدا کنید. علامت مکان با کاتر و برش دهنده، لطفاً برای طول کشیدن به نقشه 2 مراجعه کنید. طول سلب نیز می تواند با توجه به نیاز نصب تصمیم گیری شود
5.3.2 به نقشه 3 مراجعه کنید.
مسائل مهم: اگر کشیدن تمام پوشش محافظ کابل فیبر در یک زمان دشوار است، برای جلوگیری از شکستن فیبر، آن را بخش به بخش جدا کنید.
5.4 مرحله چهارم – هسته های فیبر را جدا کرده و کار را قبل از تثبیت کابل فیبر آماده کنید.
5.4.1 باد 2 لایه نوار عایق روی پوشش محافظ هسته فیبر برای محافظت. در همین حین، مواد را از بین ببرید تا هسته فیبر جدا شده و آنها را تمیز کنید. حلقه ای به قطر 100 میلی متر یا بیشتر درست کنید و با چسب موقتاً روی الیاف ثابت کنید.
5.4.2 بسته به کابل فیبر جدا شده، دو مورد زیر موجود است.
- همه الیاف باید پس از اتصال کامل منشعب شوند.
- برخی از الیاف برای اتصال مستقیم پس از سیم پیچی هستند، در حالی که برخی دیگر برای اتصال شاخه هستند.
5.4.3 FOSC دارای 3 لوله ورودی/خروجی تکی است که برای کابل های تک فیبر با حداکثر مناسب است. قطر ф16 میلی متر و 1 لوله ورود/خروج جرمی که برای 1 قطعه کابل فیبر با حداکثر مناسب است. قطر ф 25 میلی متر یا 2 قطعه کابل فیبر با حداکثر. قطر ф 21 میلی متر یا چند تکه کابل فیبر با قطر کوتاه.
5.4.4 اگر برخی از الیاف برای عبور مستقیم هستند، لوله ورود/خروج جرم مورد نیاز است
5.4.5 پوشش لوله ورودی/خروجی مربوطه را می توان با پیچ گوشتی از داخل به خارج با توجه به تعداد و قطر کابل فیبر مورد نیاز، کمی جدا کرد.
5.4.6 هسته تقویت شده را به طول 70 میلی متر ذخیره کنید و هسته های غیر ضروری را قطع کنید.
5.4.7 به نقشه 4 و نقشه 5 مراجعه کنید.
مسائل مهم: لوله های ورودی/خروجی باید با دقت انتخاب شوند تا اتصال و آب بندی آسان شود.
5.5 هسته تقویت شده را ثابت کنید، و کابل فیبر را به pyrocondense، ثابت و مهر و موم کنید.
5.5.1 کابل فیبر را در لوله ثابت کننده قابل جمع شدن حرارتی مربوطه وارد کنید، سپس آنها را در لوله ورودی/خروجی در پایین FOSC قرار دهید.
5.5.2 مهره ثابت هسته تقویت شده را با آچار مخصوص (پلاستیکی) که باید بعداً در شکاف ثابت قرار داده شود، باز کنید و آن را سفت کنید. سپس با یک آچار فلزی دوباره آن را ببندید (آچار فلزی باید توسط اپراتور تهیه شود).
5.5.3 آستین ثابت حرارتی انقباض پذیر را با دست به کابل فیبر تا ریشه آن بچسبانید.
5.5.4 لطفاً برای نصب گیره انشعاب به نقشه 5 مراجعه کنید.
5.5.5 غلاف ثابت حرارتی انقباض پذیر با اسپری آتش نشانی برای در آغوش گرفتن لوله ورودی/خروجی و کابل فیبر برای رسیدن به آب بندی کامل.
5.5.6 به نقشه 5 مراجعه کنید
موضوع مهم:
- مهره ثابت هسته تقویت شده باید سفت شود.
- در حین گرم شدن، لوله ثابت کننده حرارتی باید به طور یکنواخت منقبض شود و هیچ حباب، منافذ و سایر نقص ها در داخل لوله وجود نداشته باشد.
5.6 مرحله شش - الیاف را به هم متصل کنید
5.6.1 راهنمای کاربر دستگاه اتصال فیوژن را برای اتصال فیبر دنبال کنید.
موضوع مهم: به پیچ و خم فیبر توجه کنید
5.7 مرحله هفتم - الیاف محافظ حرارتی و الیاف خانه را نصب کنید.
5.7.1 هنگام تکمیل اتصال فیبرها، اولین حلقه فیبر باید در دورترین سمت FOST قرار گیرد، فیبر نوری باقیمانده باید سیم پیچ شود و حلقه ای با قطر کمتر از 80 میلی متر تشکیل شود. سپس آن را در FOST (سینی اتصال فیبر نوری) همراه با آستین محافظ حرارتی انقباض پذیر قرار دهید. (ابتدا آستین محافظ حرارتی قابل جمع شدن را در شکاف ثابت کنید، سپس قطر حلقه فیبر را به درستی بزرگ کنید.)
5.7.2 به نقشه 6 مراجعه کنید
موضوع مهم: به پیچ و خم فیبر توجه کنید.
5.8 مرحله هشتم - بررسی جامع
برای اطمینان از الزامات فنی، دستورالعمل های زیر باید دنبال شود:
5.8.1 الیاف با پوشش محافظ با کراوات نایلونی در ورودی FOST ثابت می شوند.
5.8.2 گرومت باید از داخل به خارج فشار داده شود تا FOST به درستی نصب شود.
5.8.3 الیاف مستقیم و محفوظ با پوشش محافظ باید به سینی نگهدارنده الیاف بپیچند.
5.8.4 بررسی کنید که آیا سفت کننده های داخلی و مهره های ثابت هسته تقویت شده به خوبی سفت شده اند یا خیر.
5.8.5 بررسی کنید که آیا اتصالات مهر و موم به طور منظم و روان نصب شده است یا خیر.
5.8.6 بررسی کنید که آیا غلاف ثابت گرما انقباض پذیر قابل اعتماد و آب بندی کامل است.
5.8.7 به نقشه 7 مراجعه کنید.
مسائل مهم:در صورت بروز هر گونه مشکلی باید فوراً برطرف شود.
5.9 مرحله نهم - محفظه FOSC را جمع کنید و FOSC را تعمیر کنید
5.9.1 ماده خشک کن را در FOSC قرار دهید.
5.9.2 پوشش FOSC را مستقیماً روی پایه قرار دهید.
5.9.3 حلقه پلاستیکی را بین پوشش FOSC و پایه نصب کنید، سیستم قفل حلقه را محکم کنید، که باید توسط پیچ ثابت حلقه ثابت شود.
5.9.4 نصب FOSC
- کاربرد هوایی: حلقه فلزی و ترانسوم را به قطب ثابت کنید. لطفاً به نقشه 8 مراجعه کنید
- کاربرد نصب دیواری: براکت را با پیچ و مهره روی دیوار ثابت کنید. (حلقه فلزی لازم نیست.)
- کاربرد زیرزمینی: حلقه فلزی مورد نیاز نیست.
5.9.5 به نقشه 8 مراجعه کنید
مسائل مهم:
- هنگام نصب حلقه پلاستیکی توجه کنید.
- مشخصات پیچ برای تثبیت براکت M8 می باشد.
FQA:
1. س: آیا شما یک تولید کننده هستید؟
A: بله، ما یک تولید کننده، راه حل FTTH و ارائه دهنده راه حل کل مرکز داده در شنژن، چین هستیم، که در سال 2000 تاسیس شد.
2. س: MOQ شما چیست؟
A: MOQ می تواند 1 عدد باشد، اما قیمت رقابتی نیست. مقدار بیشتر، قیمت رقابتی تر خواهد بود.
3. س: کیفیت شما چگونه است؟
A: تولید ما مطابق با استاندارد IEC، اروپا است. دارای گواهینامه CE، ISO، RoHS، CPR و ANATEL.
تمامی محصولات 100% قبل از تحویل تست می شوند.
4. س: زمان هدایت شما چقدر است؟
A: این بستگی به مقدار و محصولات دارد. برای پچ کورد فیبر نوری، زمان تحویل می تواند 3-5 روز کاری در 5000 عدد باشد. ما محصولات معمولی را در انبار نگهداری می کنیم. همچنین می توانیم با سفارشات فوری برخورد کنیم.
5. س: بسته بندی شما چیست؟
A: بسته استاندارد صادرات بین المللی. اگر نیاز به چاپ آرم خود بر روی بسته بندی دارید، لطفا قبل از نقل قول به ما اطلاع دهید.
6. س: آیا می توانید OEM/ODM را ارائه دهید؟
پاسخ: بله، می توانیم. همه محصولات OEM / ODM را می پذیرند. ما می توانیم توافقنامه محرمانه را امضا کنیم.
7. س: آیا می توانم نمونه ای داشته باشم؟
A: بستگی به این دارد که کدام محصولات، نمونه رایگان زیر 10 دلار ارائه می دهد. هزینه حمل و نقل قبل از تحویل توسط خریدار پرداخت می شود.
8. س: چگونه می توانم سفارش بدهم؟
A: 1. نامه یا درخواست با نام محصول، مشخصات و مقدار را برای ما ارسال کنید. اگر به قیمت FOB، CIF، CFR نیاز دارید، آدرس دریافت خود را ارائه دهید.
2. ما نقل قول خود را با زمان سرب ارائه خواهیم داد.
3. پس از تایید نقل قول، ما یک PI با حساب بانکی خود ارسال خواهیم کرد.
4.تولید پس از دریافت پرداخت ترتیب داده می شود.
5. قبل از تحویل گرفتن، گیرنده را با شما تأیید کنید.
6. شماره پیگیری پس از تحویل ارائه می شود.
9. مدت پرداخت شما چیست؟
A: T/T، Western Union، Paypal، MoneyGram به یکباره. برای مبالغ بزرگ، می توان 50٪ پیش پرداخت، 50٪ مانده قبل از تحویل پرداخت کرد.
با همان استاندارد کیفیت، اگر می توانستید قیمت بهتری از بازار دریافت کنید، TAKFLY نیز می تواند همان قیمت را از شما پشتیبانی کند.
