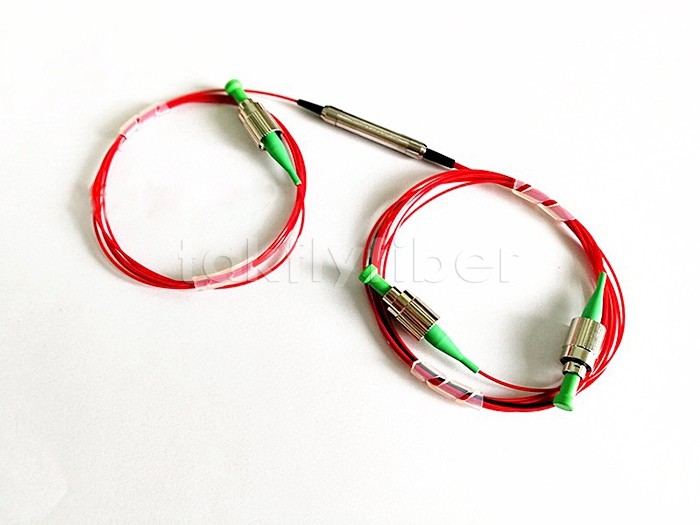

1x2 فیوز شده نوع PM کوپلر FC / APC 980nm 1064nm 1310nm 1550nm
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | CE, ISO14001, ISO9001, RoHS |
| شماره مدل: | کوپلر PM |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Can be negotiated |
| جزئیات بسته بندی: | جعبه های اسفنجی + پلاستیکی + جعبه کارتن صادراتی |
| زمان تحویل: | 1-3 هفته به مقدار بستگی دارد |
| شرایط پرداخت: | L/C، T/T، Western Union، Paypal |
| قابلیت ارائه: | 3500 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | کوپلر PM نوع فیوز شده 1x2، FC/APC، 980 نانومتر، 1064 نانومتر، 1310 نانومتر، 1550 نانومتر | طول موج: | 1064nm ± 5nm |
|---|---|---|---|
| شماره پورت: | 1x2 | نسبت تقسیم کننده: | 1/99 ~ 50/50 |
| قطر کابل: | لوله شل 900um | طول فیبر: | 1.5 متر |
| برجسته: | کوپل PM نوع فیوز,کوپل FC APC PM,کوپلر فیبر 980 نانومتری pm |
||
توضیحات محصول
کوپلر PM نوع فیوز شده 1x2، FC/APC، 980 نانومتر، 1064 نانومتر، 1310 نانومتر، 1550 نانومتر
بر اساس فناوری فیبر ذوب شده Takfly، کوپلر PM تلفات بسیار کم، مدیریت توان بالا را نشان می دهد و هیچ جریمه قیمتی برای افزودن پورت ورودی دوم وجود ندارد.طول موج عملیاتی مرکز ممکن است از میان طیف وسیعی از باندهای عبور عملیاتی از جمله 780، 820، 980 انتخاب شود.
1064، 1310، 14xx، 15xx و 16xx نانومتر.
به طور مشترک با تمام اجزای PM، برای حفظ قطبی شدن، لازم است به سمت محور کند یا سریع پرتاب شود.برای کوپلر G&H PM،
مشخصات بر اساس راه اندازی محور آهسته است، اگرچه نسخه های محور سریع نیز در صورت درخواست در دسترس هستند.
امکانات:
- Los درج کم
- ضرر بازده بالا
- نسبت انقراض بالا
- قابلیت اطمینان و پایداری بالا
برنامه های کاربردی:
- تقویت کننده EDFA و رامان
- سیستم مانیتورینگ برق
- سنسور فیبر
- ابزار فیبر نوری
مشخصات
| پارامتر | واحد | ارزش | |||||||||
| مقطع تحصیلی | / | پ | آ | پ | آ | پ | آ | ||||
| طول موج مرکز | نانومتر | 1310، 1550 | 980، 1030، 1040، 1064 | 780، 850 | |||||||
| پهنای باند عملیاتی | نانومتر | ± 15 | |||||||||
| حداکثرضرر اضافی | دسی بل | 0.3 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | ||||
| حداقلنسبت انقراض | دسی بل | 20 | 18 | 20 | 18 | 20 | 18 | ||||
| حداقلجهت دهی | دسی بل | 50 | |||||||||
| حداکثربرگشت ضرر | دسی بل | 55 | |||||||||
| حداکثرتوان نوری (CW) | دبلیو | 3 | |||||||||
| نوع فیبر | - | PM Panda Fiber | |||||||||
| ابعاد بسته | میلی متر |
φ3*54 (فیبر لخت، لوله شل 0.9 میلی متر)، 90*20*10 (0.9mm/2.0mm/3.0mm شل لوله) |
|||||||||
| دمای عملیاتی | ℃ | -5~+75 | |||||||||
| دمای ذخیره سازی | ℃ | -40~+85 | |||||||||
| تحمل نسبت تقسیم | درجه P | درجه A | |||||||||
| نسبت تقسیم | 50/50 | % | 4.8 ± | ± 7.0 | |||||||
| 40/60 | % | ± 3.9 | ± 5.5 | ||||||||
| 30/70 | % | 2.5± | ± 4.0 | ||||||||
| 20/80 | % | 2.3 ± | ± 3.1 | ||||||||
| 10/90 | % | ± 2.1 | 2.6 ± | ||||||||
| 5/95 | % | 1.4 ± | 1.5± | ||||||||
| 1/99 | % | 0.5± | 0.6± | ||||||||
برای دستگاه دارای کانکتور، IL 0.3dB بالاتر، RL 5dB کمتر، ER 2dB کمتر است.
کلید رابط پیش‌فرض روی محور کند تراز شده است.
برای نوع 1x2، مسیر مسیریابی 3 تا 1،2 است (ضربه بزنید).برای نوع 2x2، مسیر مسیریابی 1 به 3، 4 (ضربه زدن) و 3 به 1، 2 (ضربه بزنید) است.
ترتیب اطلاعات
PMFUC-1111-2344-555-678-9999
| 1111 | طول موج: | 980=980nm، 1064=1064nm، 1310=1310nm، 1550=1550nm |
| 2 | مقطع تحصیلی: | P = درجه P، A = درجه A |
| 3 | نوع بندر: | 1=1x2،2=2x2 |
| 44 | نسبت ضربه بزنید: | 01=01٪، 05=05٪، ......، 50=50٪ |
| 555 | نوع فیبر: | 001=PM1550، 002=PM1310، 003=PM980، 004=Hi1060، 008=SMF-28E |
| 6 | ابعاد بسته: | 0=φ3.0x54mm |
| 7 | نوع پیگتیل: | 0=250μm فیبر لخت، 1=900μm لوله شل، 2=2.0mm لوله شل، 3=3.0mm لوله شل |
| 8 | طول فیبر: | 0=0.8m،1=1m |
| 9999 | نوع رابط: | 0=FC/UPC،1=FC/APC،2=SC/UPC،3=SC/APC،4=LC/UPC،5=LC/APC |
