روی PM Isolator WDM Hybrid Polarization Insensitve T1064 / R980 T1550 / R980 ضربه بزنید
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | CE, ISO14001, ISO9001, RoHS |
| شماره مدل: | جداساز PM |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Can be negotiate |
| جزئیات بسته بندی: | جعبه های اسفنجی + پلاستیکی + جعبه کارتن صادراتی |
| زمان تحویل: | 1-3 هفته به مقدار بستگی دارد |
| شرایط پرداخت: | L/C، T/T، Western Union، Paypal |
| قابلیت ارائه: | 3500 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | Tap & Isolator & WDM Hybrid Polarization Insensitve T1064/R980 T1550/R980 | طول موج: | 1064 نانومتر |
|---|---|---|---|
| صحنه: | دو مرحله ای | Min. حداقل Isolation at 23℃ ایزوله در 23 درجه سانتیگراد: | 45 دسی بل |
| قطر کابل: | 250 میلی متر فیبر لخت | طول فیبر: | 1 متر |
| برجسته کردن: | روی جداساز PM,جداساز PM 1064 نانومتری,جداساز PM فیبر برهنه ضربه بزنید |
||
توضیحات محصول

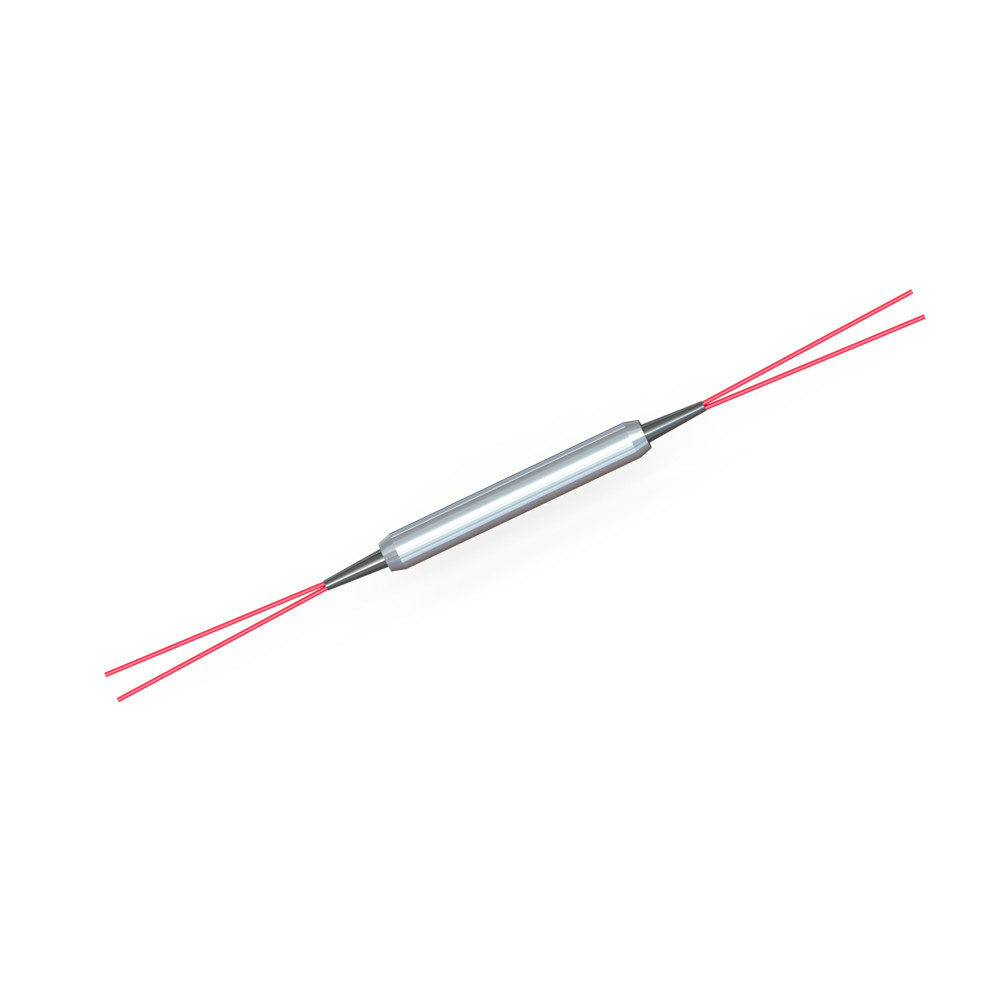

Tap & Isolator & WDM Hybrid Polarization Insensitve T1064 / R980 T1550 / R980
شرح:
Tap & Isolator & WDM Hybrid Polarization Insensitive T1064 / R980 T1550 / R980،
حداکثرتلفات اضافی، λc، در 23 ℃ (ورودی به خروجی) 3.5dB خواهد بود
حداقلجداسازی سیگنال، λc، ± 15 در 23 ℃ (خروجی به ورودی) 5dB خواهد بود
طول موج مرکز سیگنال: 1064 نانومتر
محدوده طول موج سیگنال: 1020 ~ 1080 نانومتر
محدوده طول موج پمپ: 10±980 نانومتر
امکانات:
تلفات درج کم، تلفات بازده بالا، نسبت خاموشی بالا، ایزوله بالا
برنامه های کاربردی:
سیستم های ارتباطی؛ابزار تست؛سنسور فیبر؛پژوهش
| پارامتر | واحد | ارزش | ||||
| صحنه | - | تنها | دوگانه | تنها | دوگانه | |
| طول موج مرکز سیگنال | نانومتر | 1064 | 1550 | |||
| محدوده طول موج سیگنال | نانومتر | 1020 تا 1080 | 1520 تا 1580 | |||
| حداکثرتلفات اضافی، λc، در 23 ℃ (ورودی به خروجی) | دسی بل | 2.5 | 3.5 | 1.3 | 1.4 | |
| حداقلجداسازی سیگنال، λc، ± 15 در 23 ℃ (خروجی به ورودی) | دسی بل | 35 | 45 | 31 | 45 | |
| جداسازی برای کانال ها | کانال سیگنال | دسی بل | 30 | |||
| کانال پمپ | دسی بل | 12 | ||||
| روی نسبت ضربه بزنید | % | 1 تا 50 | ||||
| محدوده طول موج پمپ | نانومتر | 980±10 | ||||
| حداکثرفقدان درج (کانال پمپ) | دسی بل | 0.7 | ||||
| حداکثراز دست دادن وابسته به قطبش در 23 ℃ | دسی بل | 0.15 | ||||
| حداقلبرگشت ضرر | دسی بل | 50 | ||||
| حداکثرتوان نوری (CW) | میلی وات | 300 | ||||
| حداکثرنیروی کششی | ن | 5 | ||||
| دمای عملیاتی | ℃ | -5~+50 | ||||
| دمای ذخیره سازی | ℃ | -40~+85 | ||||
گزینه 1، پمپ جلو
ورودی ضربه بزنید: PI
پمپ به خروجی: PI
ورودی به خروجی: PS
گزینه 2، پمپ جلو
ورودی ضربه بزنید: PI
پمپ به خروجی: PI
ورودی به خروجی: PI
گزینه 3، پمپ عقب
ورودی ضربه: PS
پمپ به ورودی: PI
ورودی به خروجی: PS
PI: Polarization Insensitive
PS: حساس به قطبش
ترتیب اطلاعات:
PMIS-1111-2345-66
| 1111 | طول موج مرکز: | 1030=1030 نانومتر، |
| 2 | صحنه: | S = مرحله تک هسته ای، |
| 3 | تراز محوری | F=محور آهسته کار می کند محور سریع مسدود شده است، B=هر دو محور کار می کنند |
| 4 | نوع پیگتیل: | 0=250 فیبر لخت، 1=900m لوله شل، 2=2.0mm لوله شل، 3=3.0 لوله شل |
| 5 | طول فیبر: | 0=0.8m،1=1m |
| 66 | نوع رابط | 0=FC/UPC،1=FC/APC،2=SC/UPC،3=SC/APC،4=LC/UPC،5=LC/APC |
