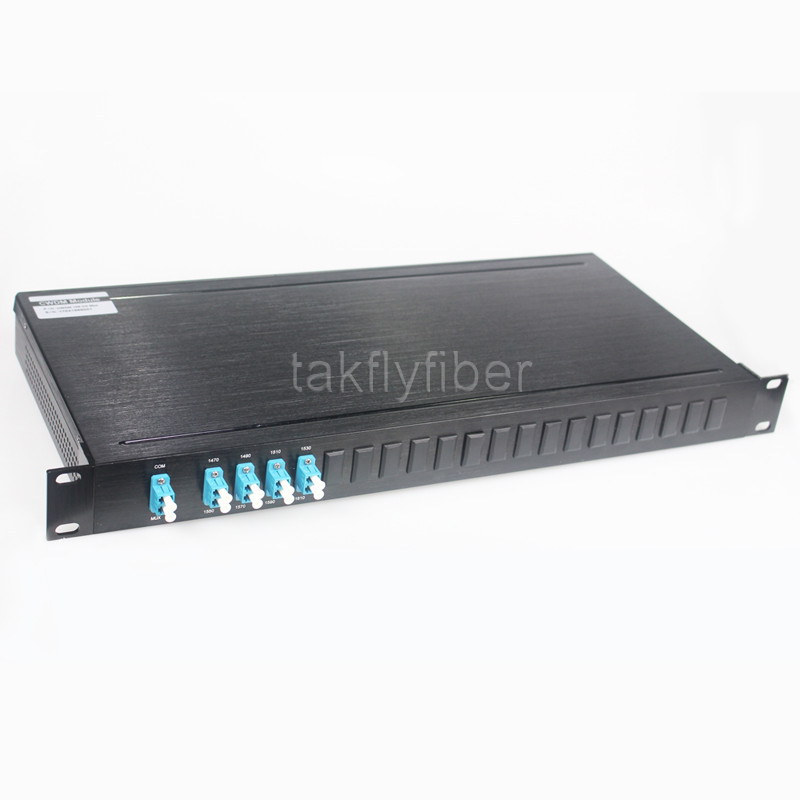

8+1CH CWDM Mux Demux 1U Chassis Coarse Wavelength Division Multiplexing With Express Port
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Takfly/OEM |
| گواهی: | CE,ROHS,REACH,ISO9001,ISO14001 |
| شماره مدل: | 8 + 1CH CWDM |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD80/pcs ~ USD120/pcs |
| جزئیات بسته بندی: | اسپون + جعبه + کارتن |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، MoneyGram ، Paypal ، L / C |
| قابلیت ارائه: | T / T ، Western Union ، MoneyGram ، Paypal ، L / C |
|
اطلاعات تکمیلی |
|||
| کانال: | 8 + 1 | طول موج: | 1270 ~ 1610nm / 1271 1611nm |
|---|---|---|---|
| بعد، ابعاد، اندازه: | شاسی 1U | اتصال دهنده: | LC ، SC ، ST ، LC ، FC ، E2000 |
| دمای کارکرد: | -5 ~ + 75 | دمای ذخیره سازی: | -40 ~ 85 |
| برجسته: | 1U chassis CWDM Mux Demux,1610nm Wavelength Division Multiplexing,Takfly CWDM Mux Demux,1610nm Wavelength Division Multiplexing,Takfly CWDM Mux Demux |
||
توضیحات محصول
مالتی پلکسینگ با طول موج درشت موج 8 + 1CH CWDM با پورت Express
8 + 1CH CWDM شرح
8 + 1CH CWDM Mux Demux Fiber Optical Multiplexer Modules ماژول های نوری با استفاده از پلتفرم اختصاصی نیمکت نوری Takfly است که می تواند عملکرد نوری را به طور قابل توجهی بهبود بخشد ، در حالی که هزینه تولید را نیز کاهش می دهد.
8 کانال + 1 کانال اکسپرس می تواند کمبود فیبر و انتقال شفاف تجارت را برطرف کرده و هزینه های ساخت شبکه را کاهش دهد.با مصرف کم انرژی کم و کم حجم ، به طور گسترده ای در تجمع مترو و لایه دسترسی برای انجام انتقال در مدت زمان کوتاه استفاده می شود.
محصولات CWDM Mux / Demux ما امکان چندگانه سازی 16 کاناله یا حتی 18 کاناله را روی یک فیبر دارند.نوع بسته استاندارد CWDM Mux / Demux شامل: بسته جعبه ABS ، بسته LGX و نصب رک 19 "1U.
8 + 1CH CWDM Mux امکانات
CWDM Takfly دارای ویژگی هایی است: یکنواختی خوب کانال به کانال ،از دست دادن درج کم،PDL کم ، جداسازی زیاد ،طول موج عملیاتی گسترده ،طراحی جمع و جور ، قابلیت اطمینان و پایداری بالا ، دمای عملیاتی گسترده
</s></s>
برنامه CWDM 8 + 1CH
8 + 1CH CWDM عمدتا برای نظارت بر خط ، شبکه WDM ، ارتباطات از راه دور ، تقویت کننده فیبر نوری و غیره استفاده می شود.
8 + 1 CWDM مشخصات
| مولفه های | واحد | مشخصات | ||
| تعداد کانال | Ch | 8 + 1 | ||
| کانال کانال طول موج | نانومتر | 1470/1490/1510/1530/1550/1570/1590/1610 / UPGRADE1270-1350 | ||
| باند کانال | حداقل | نانومتر | 7.5 پوند | |
| از دست دادن درج | حداکثر | دسی بل | <2.2 | |
| انزوا | کانال مجاور | حداقل | دسی بل | 30 |
| کانال غیرهمجوار | حداقل | دسی بل | 40 | |
| Passband Ripple | حداکثر | دسی بل | 0.3 | |
| ضرر وابسته به قطبش | حداکثر | دسی بل | 0.1 | |
| جهت دهی | حداقل | دسی بل | 55 | |
| برگشت ضرر | حداقل | دسی بل | 50 | |
| پراکندگی حالت قطبش | حداکثر | ps | 0.1 | |
| انتقال قدرت | حداکثر | مگاوات | 500 | |
| نوع Pigtail و اتصال دهنده | بیا | 0.9 / میلی متر سیاه لوله شل با اتصال | ||
| بنادر دیگر | 0.9 / میلی متر سفید لوله شل با اتصال | |||
| نوع فیبر | SMF-28e | |||
| طول الیاف | متر | ≥1 | ||
| دمای کار | درجه سانتیگراد | -10 ~ 70 | ||
| دمای ذخیره سازی | درجه سانتیگراد | -40 ~ 85 | ||
| ابعاد بسته بندی | میلی متر | (L) 100 × (W) 80 × (H) 10 | ||
اطلاعات سفارش
| CWDM | شماره کانال | کانال | نوع Pigtail | طول الیاف | اتصال دهنده | ابعاد (میلی متر) |
|
M = حداکثر D = دموکس O = OADM |
04 = 4 کانال 08 = 8 کانال 16 = 16 کانال
N = N کانال ...... |
27 = 1270nm 47 = 1470nm 49 = 1490nm ...... 61 = 1610 نانومتر SS = ویژه |
0 = 250um لوله سست 1 = 900um 2 = 2.0 میلی متر |
1 = 1 دقیقه 2 = 1.5 متر 3 = دیگران |
0 = هیچ 5 = ST 6 = LC |
1 = L100 x W80 xH10 2 = L140xW100xH15 3 = 19 رک 1U
|
نقاشی پیکربندی
